Спектрофотометры ND-100
| Номер в ГРСИ РФ: | 99142-26 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | Hangzhou Miu Instruments Co., Ltd, КИТАЙ |
Спектрофотометры ND-100 (далее - спектрофотометры) предназначены для измерений оптической плотности жидких образцов при исследовании белков, нуклеиновых кислот, культур микробных клеток и др.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99142-26 | ||||||||||||
| Действует | по 10.08.2031 | ||||||||||||
| Наименование | Спектрофотометры | ||||||||||||
| Модель | ND-100 | ||||||||||||
| Модификации |
ND-100 ND-100C ND-100F |
||||||||||||
| Приказы |
№1585 от
10.08.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3c3f66d2-9e8e-b19b-602c-d61390ca6cde | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Hangzhou Miu Instruments Co., Ltd, КИТАЙ, 2F, Block1, Deyu Building, No. 1418-3, Moganshan Road, Gongshu District, Hangzhou
Поверка
| Методика поверки / информация о поверке |
МП 032.Д4-25 ГСИ. Спектрофотометры ND-100. Методика поверки
(с 10.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99142-26: Описание типа
2026-99142-26.pdf
|
Скачать | 133.6 КБ | |
|
99142-26: Методика поверки
МП 032.Д4-25
2026-mp99142-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Спектрофотометры ND-100 (далее - спектрофотометры) предназначены для измерений оптической плотности жидких образцов при исследовании белков, нуклеиновых кислот, культур микробных клеток и др.
Описание
Принцип действия спектрофотометров основан на измерении на установленной длине волны отношения потока оптического излучения, прошедшего через исследуемый образец, к потоку оптического излучения в отсутствии исследуемого образца.
Таким образом, в зависимости от изменения пропускания (поглощения) исследуемого образца на различных длинах волн, изменяется величина потока оптического излучения, прошедшего через образец и падающего на фотоприёмник измерительного канала. Ток фотоприёмника регистрируется электронной схемой, обрабатывается с помощью встроенного программного обеспечения (далее - ПО), и результаты измерений выводятся на встроенный дисплей.
В качестве источника оптического излучения в спектрофотометрах применена ксеноновая лампа, в качестве фотодетектора - линейная ПЗС-матрица.
Спектрофотометры выпускаются в трёх модификациях ND-100, ND-100C, ND-100F, отличающихся внешним дизайном, ПО и функциональными возможностями.
Спектрофотометры предназначены для проведения измерений спектрофотометрическим методом в жидких пробах объёмом от 0,5 до 2,0 мкл (модификация ND-100, ND-100C, ND-100F), в кюветах размером 12,5*12,5*45 мм (модификация ND-100C, ND-100F). В модификации ND-100F есть возможность проведения исследований флуоресценции образцов в жидких пробах объёмом от 0,2 до 0,5 мл в оптически прозрачные ПЦР-пробирки объемом 0,5 мл. Исследование флуоресценции проводится в зелёной области спектра эмиссии (от 510 до 580 нм), который испускает исследуемый образец при воздействии на него оптическим источником в виде светодиода, излучающего в синей области спектра (от 430 до 495 нм). Детектором флуоресцентного сигнала является фотодиод.
Конструктивно спектрофотометры выполнены в виде настольных приборов. На передней панели расположены:
- полноцветный жидкокристаллический дисплей, на котором отображается меню управления, результаты измерений, графики, спектры и др.
В верхней части спектрофотометров расположен пьедестал для проб (модификация ND-100, ND-100C, ND-100F), кюветное отделение (модификация ND-100C, ND-100F) и отверстие для пробирок (модификация ND-100F), закрываемое специализированным рычагом для предотвращения посторонних засветок, попадания пыли и других загрязнений при работе.
На боковой панели корпуса расположен выключатель питания.
Пломбирование от несанкционированного доступа спектрофотометров осуществляется в виде нанесения наклейки на боковую поверхность, представлено на рисунке 1.
Спектрофотометры выпускаются под торговой маркой NEXISENSE.
Серийный номер в виде буквенно-цифрового обозначения наносится методом цифровой лазерной печати на шильдик, расположенный на задней панели корпуса спектрофотометров.

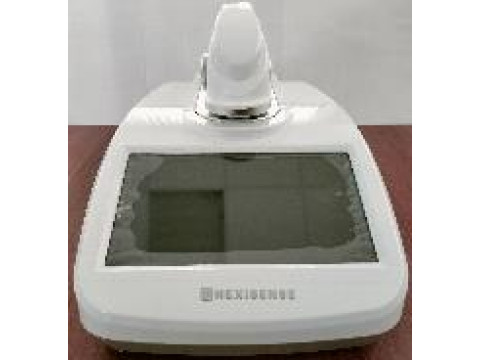

Общий вид спектрофотометров представлен на рисунке 1.
Место нанесения торговой марки и схема маркировки представлены на рисунке 2.
Нанесение знака поверки на спектрофотометры не предусмотрено.
ND-100F
ND-100C
ND-100

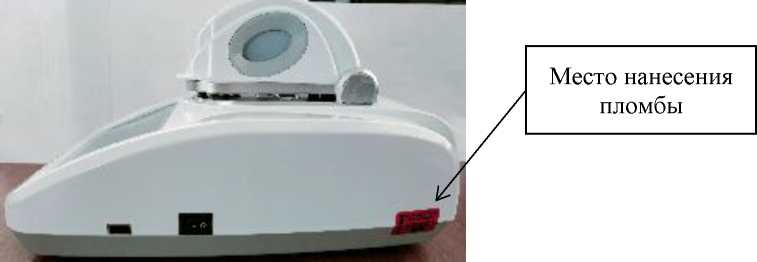

Рисунок 1 - Общий вид и место пломбировки спектрофотометров
Место нанесения наименования средства измерений, изготовителя, торговой марки и серийного номера (задняя панель)
Рисунок 2 - Схема маркировки спектрофотометра
Программное обеспечение
Спектрофотометры оснащены встроенным ПО, которое содержит функции для управления спектрофотометром, настройки параметров измерений, проверки рабочего состояния прибора, обработки и сохранения результатов измерений.
Метрологически значимая часть ПО прошита в индустриальной карте памяти, установленной во встроенную процессорную плату спектрофотометров.
Интерфейсная часть ПО запускается на спектрофотометре и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UV-Vis Spectrophotometer |
|
Номер версии (идентификационный номер) ПО, не ниже модификация ND-100C модификация ND-100, ND-100F |
2.1.2.20230708 2.1.10 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики спектрофотометров
|
Наименование характеристики |
Значение |
|
Диапазон измерений оптической плотности, Б |
от 0,030 до 3,000 |
|
Пределы допускаемой абсолютной погрешности измерений оптической плотности (при измерениях в кювете), Б 1) - в диапазоне измерений от 0,030 до 0,100 Б включ. |
± 0,015 |
|
- в диапазоне измерений св. 0,100 до 2,000 Б включ. |
± 0,100 |
|
- в диапазоне измерений св. 2,000 до 3,000 Б |
± 0,200 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемо абсолютной погрешности измерений оптической плотности (при измерениях в отделении для микропроб), Б - в диапазоне измерений от 0,030 до 0,060 Б включ. - в диапазоне измерений св. 0,060 до 1,000 Б включ. - в диапазоне измерений св. 1,000 до 3,000 Б |
± 0,080 ± 0,400 ± 0,600 |
|
1) Для модификаций ND-100C, ND-100F | |
Таблица 3 - Основные технические характеристики спектрофотометров
|
Наименование характеристики |
Значение |
|
Рабочая область спектра, нм |
от 200 до 850 |
|
Диапазон показаний оптической плотности, Б |
от 0,000 до 3,900 |
|
Диапазон длин волн возбуждения флуоресценции для модификации ND-100F, нм |
от 430 до 495 |
|
Диапазон длин волн регистрации излучения флуоресценции для модификации ND-100F, нм |
от 510 до 580 |
|
Диапазон показаний интенсивности флуоресценции для модификации ND-100F, ОЕФ |
от 0,2 до 16,0 |
|
Габаритные размеры, мм, не более: - ширина - глубина - высота |
197 327 181 |
|
Масса, кг, не более |
3,1 |
|
Параметры электрического питания: - от сети переменного тока при помощи адаптера 5А, В |
12 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +35 70 от 86,6 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр ND-100 модификация ND-100/ND-100C/ND-100F |
- |
1 шт. |
|
Блок питания 12В 5А DC 20Вт |
- |
1 шт. |
|
Кювета кварцевая с наружными размерами 12,5 х 12,5 х 45 мм (длина оптического пути 10 мм)* |
- |
2 шт. |
|
Чехол для защиты от пыли |
- |
1 шт. |
|
Упаковка |
- |
1 комплект |
|
Руководство по эксплуатации |
- |
1 экз. |
|
модификаций ND-100C, ND-100F | ||
Сведения о методах измерений
приведены в главе 4 «Руководство по эксплуатации» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 года № 2085 «Об утверждении государственной поверочной схемы для средств измерений оптической плотности»;
Стандарт предприятия Hangzhou Miu Instruments Co., Ltd, Китай.
