Спектрометры оптико-эмиссионные Metal Power
| Номер в ГРСИ РФ: | 99145-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Metal Power Analytical Pvt. Ltd", Индия |
Спектрометры оптико-эмиссионные Metal Power (далее - спектрометры) предназначены для измерений массовой доли элементов в металлах и сплавах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99145-26 | ||||||
| Действует | по 10.08.2031 | ||||||
| Наименование | Спектрометры оптико-эмиссионные | ||||||
| Модель | Metal Power | ||||||
| Модификации |
Metavision 8i-SX Metavision 8i-VX |
||||||
| Приказы |
№1585 от
10.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1a5ddf45-b8ad-bb1b-b43b-06243784f3d4 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма «Metal Power Analytical Pvt. Ltd», ИНДИЯ, Metal Power House, 87, Marol Industrial Area Andheri East, Mumbai – 400 059, Bharat
Поверка
| Методика поверки / информация о поверке |
МП 46-251-2025 ГСИ. Спектрометры оптико-эмиссионные Metal Power. Методика поверки
(с 10.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99145-26: Описание типа
2026-99145-26.pdf
|
Скачать | 217.1 КБ | |
|
99145-26: Методика поверки
МП 46-251-2025
2026-mp99145-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Спектрометры оптико-эмиссионные Metal Power (далее - спектрометры) предназначены для измерений массовой доли элементов в металлах и сплавах.
Описание
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.
Конструктивно спектрометры представляют собой настольные лабораторные приборы, состоящие из генератора электрического разряда, искрового штатива, оптической системы, выполненной по схеме Пашен-Рунге, с голографической дифракционной решеткой и системой регистрации эмиссионного излучения на основе светочувствительных детекторов - КМОП (CMOS)-Mampu^ системы подачи аргона и управляющей электроники.
С помощью генератора электрического разряда между пробой и электродом искрового штатива создается искра. Излучение плазмы попадает сквозь входную щель в оптическую систему спектрометра, где при помощи дифракционной решетки происходит разложение эмиссионного излучения в спектр, после чего при помощи светочувствительных детекторов фиксируется интенсивность излучения на выбранных для целевого элемента пробы длинах волн. Массовая доля элемента пробы определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и массовой долей элемента в градуировочных образцах. Весь анализ и расчет массовой доли компонента пробы выполняется автоматически под управлением персонального компьютера с установленным специализированным программным обеспечением (далее - ПО).
ПО спектрометров поставляется по заказу с требуемыми для анализа «основами» - аналитическими программами для измерений массовой доли элементов в различных металлах и сплавах.
Спектрометры выпускаются следующих моделей: Metavision 8i-SX, Metavision 8i-VX. Модели отличаются между собой метрологическими и техническими характеристиками.
Корпуса спектрометров изготовлены из металлических сплавов, пластиков и окрашены в цвета в соответствии с технической документацией производителя.
Каждый экземпляр спектрометров имеет серийный номер, расположенный на табличке на задней стороне спектрометра. Серийный номер имеет цифровой формат и наносится ударным или типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид спектрометров и место нанесения серийного номера представлены на рисунках 1 - 2.

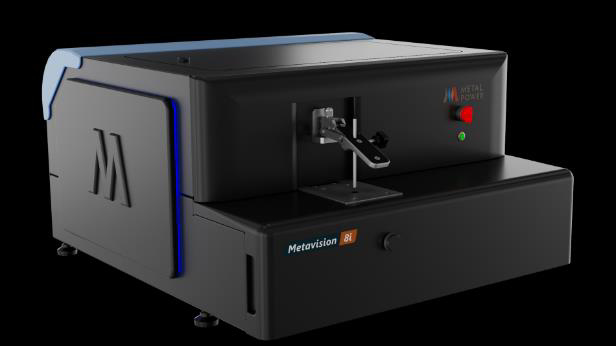

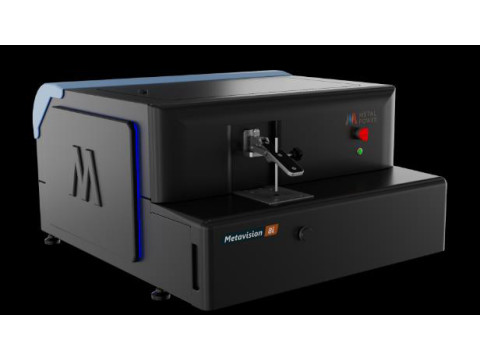

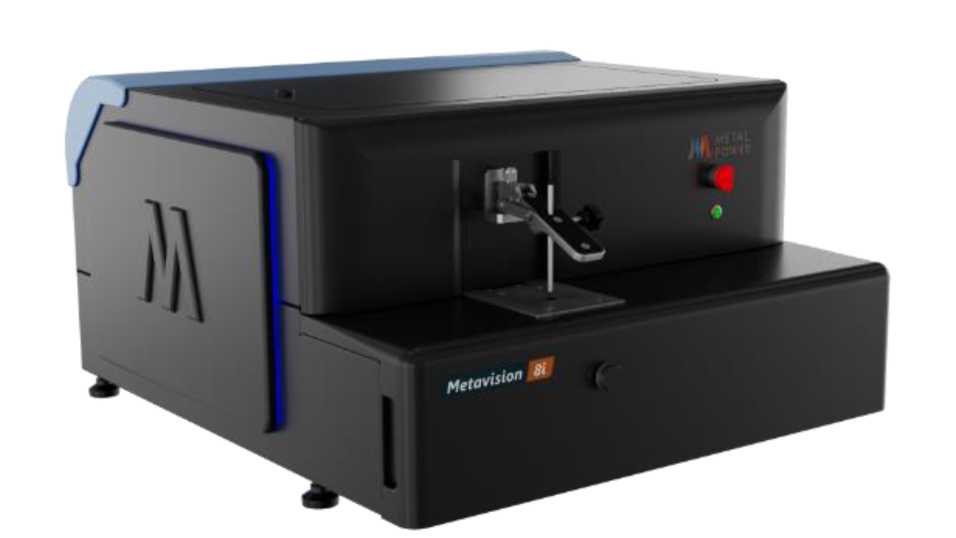

Рисунок 1 - Общий вид спектрометров оптико-эмиссионных Metal Power моделей Metavision 8i-SX и Metavision 8i-VX

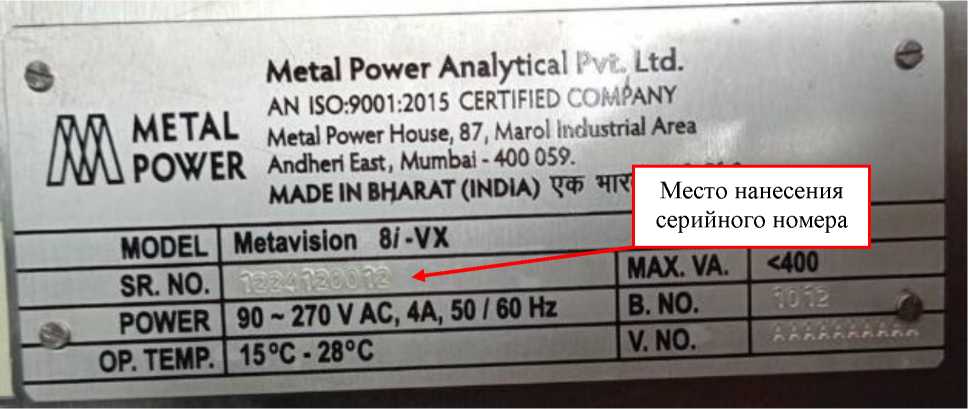

Рисунок 2 - Место нанесения серийного номера
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и к местам настройки (регулировки).
Программное обеспечение
Спектрометры оснащены ПО, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
The Analyst |
|
Номер версии (идентификационный номер) ПО |
10.X.X.X1) |
|
Цифровой идентификатор ПО |
_ |
|
1) «Х» не относится к метрологически значимой части ПО и может принимать значения от 0 до 9. | |
Влияние ПО на метрологические характеристики спектрометров учтено при нормировании характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики___________________________________________
|
Наименование характеристики |
Значение для модели | |
|
Metavision 8i-SX |
Metavision 8i-VX | |
|
Диапазон измерений массовой доли элементов, % |
от 0,001 до 100,01) |
от 0,0005 до 100,01) |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, %, в поддиапазонах измерений: - от 0,0005 % до 0,01 % включ. - от 0,001 % до 0,01 % включ. - св. 0,01 % до 0,1 % включ. - св. 0,1 % до 1,0 % включ. - св. 1,0 % до 100,0 % |
- 8 5 4 2 |
10 - 5 4 2 |
|
Чувствительность, усл. ед./%, не менее2) |
2 000 |
2 000 |
|
1) Результат измерения массовой доли основного элемента пробы (массовая доля элемента более 50 %) рассчитывается по схеме «100 % минус сумма определенных примесей». 2) Значение нормировано для интенсивности излучения марганца на длине волны (293 ± 1) нм; диапазон значений массовой доли марганца в стандартном образце - от 0,01 % до 2,5 %. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |
|
Metavision 8i-SX |
Metavision 8i-VX | |
|
Спектральный диапазон, нм |
от 170 до 430 |
от 140 до 620 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 90 до 270 | |
|
- частота переменного тока, Гц |
50/60 | |
|
Потребляемая мощность, В-А, не более |
400 | |
|
Габаритные размеры, мм, не более: - высота |
470 | |
|
- ширина |
750 | |
|
- длина |
810 | |
|
Масса, кг, не более |
50 | |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +28 | |
|
- относительная влажность, % |
от 20 до 80 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр оптико-эмиссионный |
Metal Power |
1 шт. |
|
Персональный компьютер |
- |
1 шт. |
|
Программное обеспечение |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «Cпектрометры оптико-эмиссионные Metal Power. Модели Metavision 8i-SX, Metavision 8i-VX. Руководство по эксплуатации» (раздел 5 «Начало использования спектрометра»).
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 23.03.2026 г. № 534 «Об утверждении Государственного первичного эталона единиц массовой (молярной, атомной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе кулонометрии и Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах»;
Техническая документация фирмы «Metal Power Analytical Pvt. Ltd», Индия.
