Приборы приемно-контрольные и управления пожарные адресные ЭЛСАР-Р-ПК
| Номер в ГРСИ РФ: | 99147-26 |
|---|---|
| Производитель / заявитель: | ООО "Комита Автоматизация", г. Санкт-Петербург |
Приборы приемно-контрольные и управления пожарные адресные ЭЛСАР-Р-ПК предназначены для измерений напряжения, силы, сопротивления постоянного электрического тока, а также сигналов от первичных термопреобразователей сопротивления и преобразователей термоэлектрических.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99147-26 | ||||||
| Действует | по 10.08.2031 | ||||||
| Наименование | Приборы приемно-контрольные и управления пожарные адресные | ||||||
| Модель | ЭЛСАР-Р-ПК | ||||||
| Приказы |
№1585 от
10.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | af96c7c0-6a77-4dc7-944c-a9594bcd00da | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Комита Автоматизация», РОССИЯ, 194352, г. Санкт-Петербург, вн. тер. г. муниципальный округ Сергиевское, аллея Придорожная, д. 8, литера А, помещ. 433
Поверка
| Методика поверки / информация о поверке |
РТ-МП-381-442-2026 ГСИ. Приборы приемно-контрольные и управления пожарные адресные ЭЛСАР-Р-ПК. Методика поверки
(с 10.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99147-26: Описание типа
2026-99147-26.pdf
|
Скачать | 215.1 КБ | |
|
99147-26: Методика поверки
РТ-МП-381-442-2026
2026-mp99147-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Приборы приемно-контрольные и управления пожарные адресные ЭЛСАР-Р-ПК предназначены для измерений напряжения, силы, сопротивления постоянного электрического тока, а также сигналов от первичных термопреобразователей сопротивления и преобразователей термоэлектрических.
Описание
Конструктивно приборы приемно-контрольные и управления пожарные адресные ЭЛСАР-Р-ПК (далее - ПКА) выполнены в виде металлического ящика (шкафа), внутри которого размещены модуль центрального процессора, модули ввода-вывода аналоговых и дискретных сигналов, модули питания, релейные модули и колодки для подключения первичных преобразователей и исполнительных устройств.
Принцип действия ПКА основан на приеме сигналов, поступающих от различных первичных преобразователей, измерении и обработке их и выработке соответствующих запрограммированной задаче управляющих сигналов для исполнительных устройств.
ПКА соответствует требованиям технического регламента Евразийского экономического союза ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения».
Нанесение знака поверки на ПКА не предусмотрено.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится в виде цифрового обозначения методом типографской печати на табличку (рисунок 1), прикрепленную к металлическому ящику.

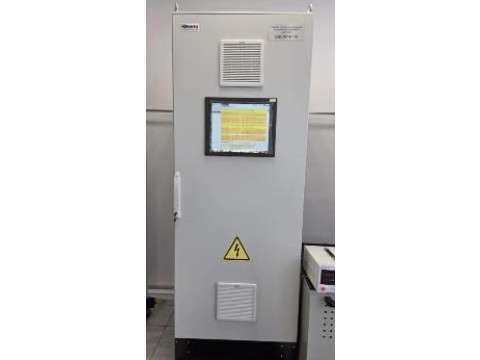

Общий вид средства измерений представлен на рисунке 2. Количество модулей, размещенных внутри, может отличаться в зависимости от количества подключаемых первичных преобразователей.

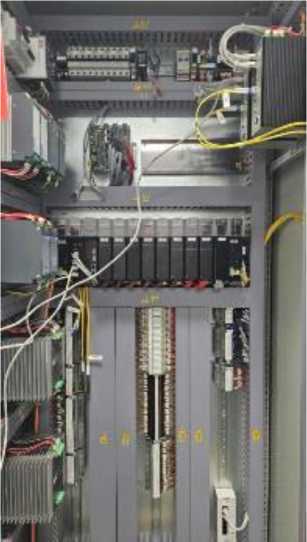

Рисунок 2 - Общий вид средства измерений

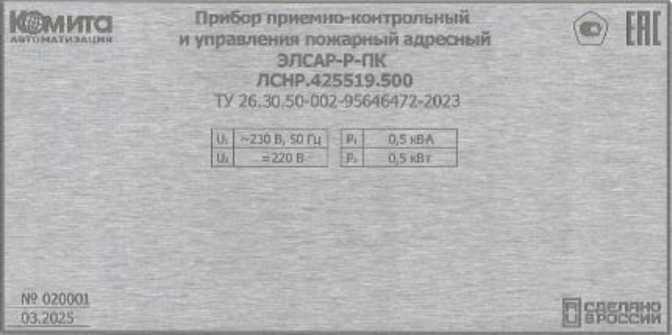

Рисунок 1 - Вид таблички
Пломбирование средства измерений не предусмотрено.
Программное обеспечение
Программное обеспечение ПКА состоит из:
- программного обеспечения панели сигнализации и управления (далее - ПСУ);
- программного обеспечения автоматизированного рабочего места (далее - АРМ);
- программного обеспечения программируемого логического контроллера (далее - ПЛК): базовое, системное и встроенное программное обеспечение ПЛК.
Программное обеспечения АРМ, программное обеспечение ПСУ выполняют функции диспетчеризации и отображения информации.
Базовое и системное программное обеспечение ПЛК выполняет функции управления контроллером и реализации алгоритмов управления.
Программное обеспечение АРМ, программное обеспечение ПСУ, базовое и системное программное обеспечение ПЛК относятся к автономной части программного обеспечения и не являются метрологически значимой частью программного обеспечения. Автономная часть программного обеспечения устанавливается на контроллер и АРМ оператора.
Встроенная (метрологическая значимая) часть программного обеспечения является фиксированной и может быть изменена только на заводе-изготовителе.
Уровень защиты программного обеспечения «высокий» в соответствии с рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RegulRTS |
|
Номер версии (идентификационный номер) ПО |
_ |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_ |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименования характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока*, В |
от -10 до +10 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока, % |
±0,5 |
|
Диапазон измерений силы постоянного тока*, мА |
от -20 до +20 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % |
±0,5 |
|
Диапазон измерений электрического сопротивления постоянного тока*,Ом |
от 0 до 400 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений электрического сопротивления постоянного тока, % |
±0,5 |
|
Диапазон измерений температуры термопреобразователями сопротивления*, °С 50 П 100 П Pt 100 50 М 100 М |
от -197 до +834 от -197 до +834 от -197 до +834 от -180 до +200 от -180 до +200 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений температуры термопреобразователями сопротивления, % |
±0,5 |
|
Диапазон измерений температуры преобразователями термоэлектрическими*, °С ТХА (К) ТХК (L) |
от -200 до +1300 от -200 до +800 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений температуры преобразователями термоэлектрическими, % |
±0,5** |
|
Примечания: *- в таблице указаны максимально возможные диапазоны измерений, конкретные значения устанавливаются в зависимости от заказа, но не превышают указанных в таблице, при этом приведенная погрешность рассчитывается относительно максимального диапазона, указанного в таблице; **- без учета погрешности измерений температуры свободных концов. | |
аблица 3 - Технические характеристики
|
Наименования характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, %, не более |
от +5 до +50 80 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
230+34 50±1 230+34 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, паспорта и на табличку, прикрепленную к металлическому ящику в месте, указанном на рисунке 1.
Комплектность
|
Таблица 4 - Комплектность средства изме |
рений | |
|
Наименование |
Обозначение |
Количество |
|
Приборы приемно-контрольные и управления пожарные адресные ЭЛСАР-Р-ПК |
ЭЛСАР-Р-ПК (ЛСНР.425519) |
1 шт. |
|
Руководство по эксплуатации |
ЛСНР.425519.500 РЭ |
1 экз. |
|
Паспорт |
ЛСНР.425519.500 ПС |
1 экз. |
|
Таблица подключения |
ЛСНР.425519.500 ТЭ5 |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Использование ЭЛСАР-Р-ПК» руководства по эксплуатации ЛСНР.425519.500 РЭ.
Нормативные документы
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ТУ 26.30.50-002-95646472-2023 «Приборы приемно-контрольные и управления пожарные адресные ЭЛСАР-Р-ПК. Технические условия».
