Трансформаторы напряжения НТМИ
| Номер в ГРСИ РФ: | 99149-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Трансформаторный завод, Таджикистан |
|
99149-26: Описание типа
2026-99149-26.pdf
|
Скачать | 121.3 КБ |
Трансформаторы напряжения НТМИ (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99149-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | НТМИ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
НТМИ-6-66 НТМИ-6-66У3 НТМИ-10-66 НТМИ-10-66У3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1585 от
10.08.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6c8d4ba2-7b32-8a49-453f-dce0dce92bb3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Трансформаторный завод, ТАДЖИКИСТАН, 735140, Таджикистан, г. Курган-Тюбе, ул. Б. Гафурова, 1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
(с 10.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99149-26: Описание типа
2026-99149-26.pdf
|
Скачать | 121.3 КБ |
Описание типа
Назначение
Трансформаторы напряжения НТМИ (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильный треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.
Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К средствам измерений данного типа относятся трансформаторы напряжения модификации НТМИ-6-66 зав. № 93, 2589, 2661, 7149, 7180, модификации НТМИ-6-66У3 з ав. № 3981, 5883, 5953, 6195, 6264, 6511, 8983, 9065, 9469, 11819, 12557, ЕУХА, ППУХВ, ПРЕВА, ПТАЕУ, УВ1У, модификации НТМИ-10-66 зав. № 1282 и модификации НТМИ-10-66У3 зав. № 0368, 1734, 2983, 3194, 3986, ДСТ, ППСЦ, ХРХ.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового, либо буквенного обозначения. Конструкция трансформатора напряжения обеспечивает защиту от несанкционированного доступа к внутренним частям и элементам путем нанесения защитной пломбы в месте соединения крышки и бака трансформатора напряжения.

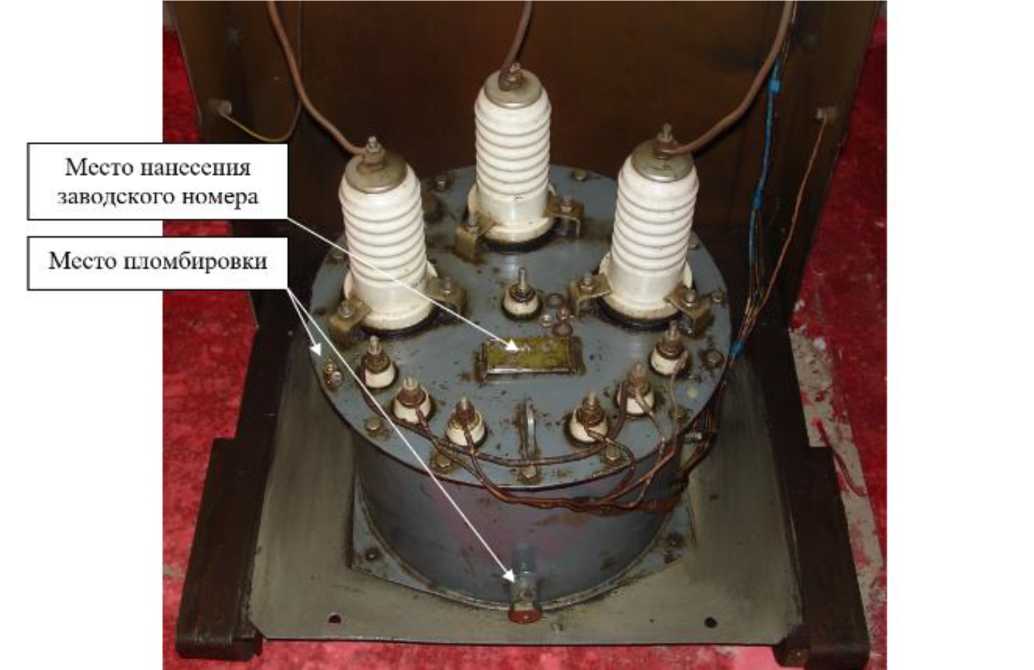

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | ||
|
93 |
2589, 2661, 3981, 5883,5953,6195, 6264, 6511, 7149, 7180, 8983, 9065, 9469, 11819, 12557, ЕУХА, ППУХВ, ПРЕВА, ПТАЕУ, УВ1У |
0368, 1282, 1734, 2983, 3194, 3986, ДСТ, ППСЦ, ХРХ | |
|
Номинальное напряжение первичной обмотки Ui^m, кВ |
6 |
6 |
10 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100 |
100 |
100 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
0,5 |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
50 |
75 |
120 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НТМИ-6-66; НТМИ-6-66У3; НТМИ-10-66; НТМИ-10-66У3 |
1 шт. |
|
Паспорт |
НТМИ-6-66; НТМИ-6-66У3; НТМИ-10-66; НТМИ-10-66У3 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
