Антенны рамочные СТВ439
| Номер в ГРСИ РФ: | 99152-26 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ООО "Центр технической безопасности материалов, оборудования и сложных систем" (ООО "ЦТБ МОС"), г. Москва |
Антенны рамочные СТВ439 (далее - антенны СТВ439) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) для измерений напряженности магнитного поля (далее - НМП).
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99152-26 | |||||||||||||||||||||
| Действует | по 11.08.2031 | |||||||||||||||||||||
| Наименование | Антенны рамочные | |||||||||||||||||||||
| Модель | СТВ439 | |||||||||||||||||||||
| Модификации |
СТВ439-1 СТВ439-2 |
|||||||||||||||||||||
| Приказы |
№1601 от
11.08.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b622f84b-756e-3da8-c68b-4526ffeaa163 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «ЦТБ МОС», РОССИЯ, 125414, г. Москва, вн. тер. г. Муниципальный округ Ховрино, ул. Клинская, д. 6, стр. 5
Поверка
| Методика поверки / информация о поверке |
МП СТВ439-2026 ГСИ. Антенны рамочные СТВ439. Методика поверки.
(с 11.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.08.2026 |
Поверители
Скачать
|
99152-26: Описание типа
2026-99152-26.pdf
|
Скачать | 230.3 КБ | |
|
99152-26: Методика поверки
МП СТВ439-2026
2026-mp99152-26.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Антенны рамочные СТВ439 (далее - антенны СТВ439) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) для измерений напряженности магнитного поля (далее - НМП).
Описание
Принцип действия антенн СТВ439 при измерении НМП основан на преобразовании наведенной под действием магнитного поля на рамке антенны СТВ439 электродвижущей силы в сигнал, пропорциональный НМП и передачи его в коаксиальный тракт.
Антенны СТВ439 имеют две модификации: антенна СТВ439-1 и антенна СТВ439-2. Модификации отличаются диапазоном рабочих частот и значением сопротивления нагрузки.
Антенны СТВ439 представляют собой многовитковую рамку (экранированная рамка). К выходному ВЧ соединителю подключается кабель соединительный.

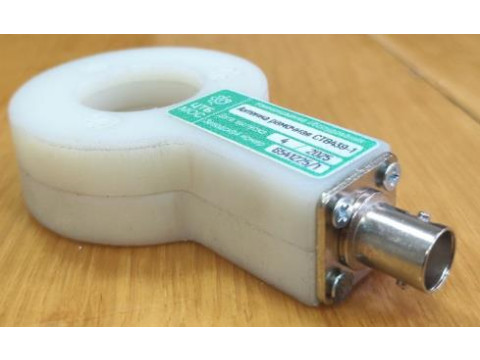

Общий вид антенны СТВ439-1 представлен на рисунке 1.

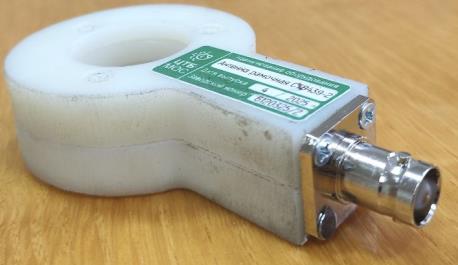

Общий вид антенны СТВ439-2 представлен на рисунке 2.
Схема пломбировки антенны СТВ439-1 от несанкционированного доступа представлена на рисунке 1.
Схема пломбировки антенны СТВ439-2 от несанкционированного доступа представлена на рисунке 2.
Место нанесения знака утверждения типа антенны СТВ439-1 представлено
на рисунке 1.
Место нанесения знака утверждения типа антенны СТВ439-2 представлено
на рисунке 2.
Место нанесения заводского номера антенны СТВ439-1 в виде цифрового обозначения, состоящего из 7 (семи) цифр, косая черта, 1 (один), нанесенных типографским способом, представлено на рисунке 1.
Место нанесения заводского номера антенны СТВ439-2 в виде цифрового обозначения, состоящего из 7 (семи) цифр, косая черта, 2 (два), нанесенных типографским способом, представлено на рисунке 2.
Знак поверки антенны СТВ439-1 в виде оттиска клейма или наклейки
с изображением знака поверки наносится на обратной стороне ее корпуса.
Знак поверки антенны СТВ439-2 в виде оттиска клейма или наклейки
с изображением знака поверки наносится на обратной стороне ее корпуса.
1
4
ж*
I Антенна рамочная СТВ459-1
SSL*
3
2
а) Лицевая сторона

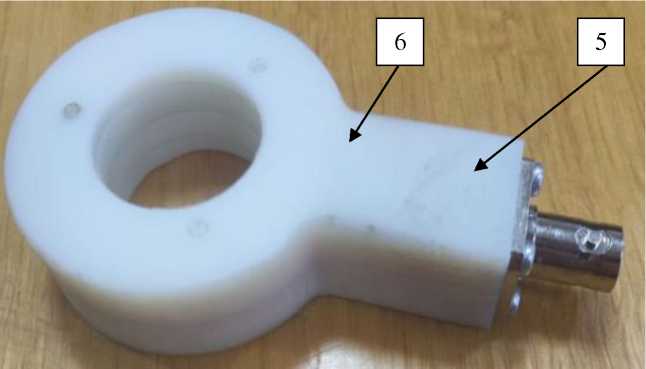

б) Обратная сторона
1 - экранированная рамка;
2 - место нанесения заводского номера;
3 - выходной ВЧ соединитель;
4 - место пломбирования от несанкционированного доступа в виде одной пломбы на винте крепления;
5 - место нанесения знака утверждения типа;
6 - место нанесения знака поверки

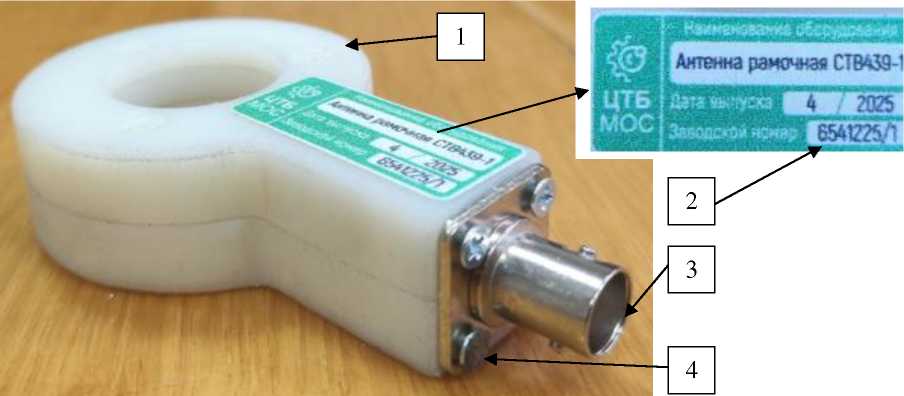

Рисунок 1 - Общий вид антенны СТВ439-1 с местами пломбирования от несанкционированного доступа и местами нанесения знака утверждения типа, заводского номера и знака поверки
Г Антенна рамочная СЦ&59-2
4 2025
Г 6120525/2
2
3
1
4
& ЦТБ мос
Нагганокание оборувоним
Дат* выпуиа
Заводе»1*’ номад
а) Лицевая сторона

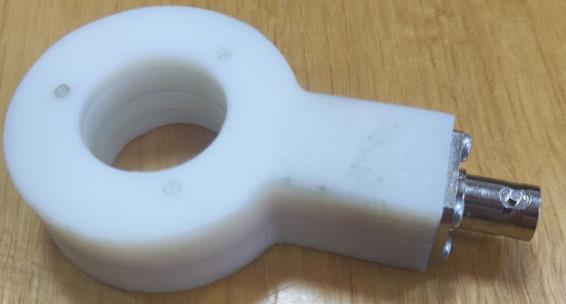

б) Обратная сторона
1 - экранированная рамка;
2 - место нанесения заводского номера;
3 - выходной ВЧ соединитель;
4 - место пломбирования от несанкционированного доступа в виде одной пломбы на винте крепления;
5 - место нанесения знака утверждения типа;
6 - место нанесения знака поверки

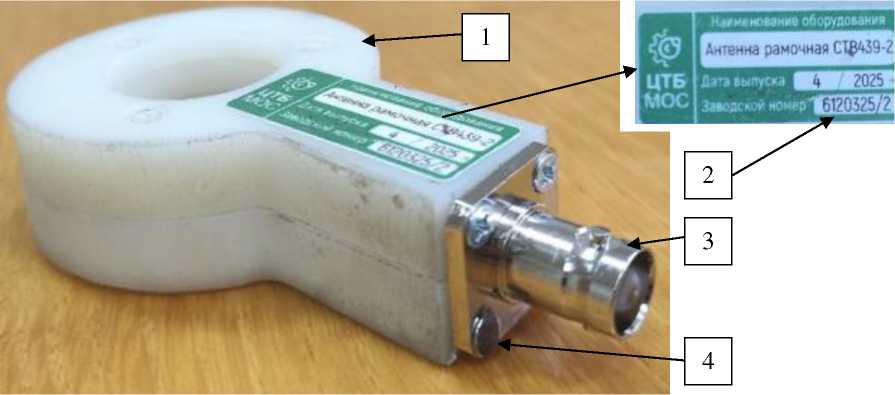

Рисунок 2 - Общий вид антенны СТВ439-2 с местами пломбирования от несанкционированного доступа и местами нанесения знака утверждения типа, заводского номера и знака поверки
Технические характеристики
Таблица 1 - Метрологические характеристики антенны СТВ439-1
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, кГц |
от 9 до 150 включ. |
|
Диапазон коэффициента калибровки при работе на нагрузку 50 Ом, дБ (1 Ом-1^м-1) |
от 30 до 60 включ. |
|
Диапазон коэффициента калибровки при работе на нагрузку 1 МОм, дБ (1 Ом-1^м-1) |
от 20 до 50 включ. |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
Таблица 2 - Метрологические характеристики антенны СТВ439-2
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц |
от 0,15 до 26,00 включ. |
|
Диапазон коэффициента калибровки при работе на нагрузку 50 Ом, дБ (1 Ом-1^м-1) |
от 8 до 60 включ. |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
Таблица 3 - Основные технические характеристики антенн СТВ439
|
Наименование характеристики |
Значение |
|
Тип выходного ВЧ соединителя антенн |
BNC (розетка) |
|
Ослабление кроссполяризационной составляющей при повороте плоскости магнитного поля на 90°, дБ, не менее |
10 |
|
Масса, г, не более |
60 |
|
Габаритные размеры антенны, мм, не более: - длина - ширина - высота |
100 55 25 |
|
Условия применения: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт.ст.) - относительная влажность воздуха, %, |
от +15 до +30 от 84,0 до 106,7 (от 630 до 800) от 30 до 80 |
Знак утверждения типа
наносится на титульный лист документов 26.51.66-004-47550742 РЭ «Антенна рамочная СТВ439-1. Руководство по эксплуатации» и 26.51.66-004-47550742 ПС «Антенна рамочная СТВ439-1. Паспорт» для антенны СТВ439-1, на титульный лист документов 26.51.66-004-47550742.1 РЭ «Антенна рамочная СТВ439-2. Руководство по эксплуатации» и 26.51.66-004-47550742.1 ПС «Антенна рамочная СТВ439-2. Паспорт» для антенны СТВ439-2 типографским способом, на корпус антенны СТВ439-1 и корпус антенны СТВ439-2 в виде наклейки, выполненной типографским способом.
Комплектность
Таблица 4 - Комплектность антенны СТВ439-1
|
Наименование, тип |
Обозначение |
Количество |
|
Антенна рамочная СТВ439-1 |
1 шт. | |
|
Паспорт |
26.51.66-004-47550742 ПС |
1 экз. |
|
Руководство по эксплуатации |
26.51.66-004-47550742 РЭ |
1 зкз. |
Таблица 5 - Комплектность антенны СТВ439-2
|
Наименование, тип |
Обозначение |
Количество |
|
Антенна рамочная СТВ439-2 |
1 шт. | |
|
Паспорт |
26.51.66-004-47550742.1 ПС |
1 экз. |
|
Руководство по эксплуатации |
26.51.66-004-47550742.1 РЭ |
1 зкз. |
Сведения о методах измерений
приведены в разделе 4 «Порядок работы» документа 26.51.66-004-47550742 РЭ «Антенна рамочная СТВ439-1. Руководство по эксплуатации» и в разделе 4 «Порядок работы» документа 26.51.66-004-47550742.1 РЭ «Антенна рамочная СТВ439-2. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 29 января 2026 г. № 144 «Об утверждении Государственного первичного эталона единиц напряженности магнитного поля в диапазоне частот от 0,009 до 50 МГц и магнитного дипольного момента в диапазоне частот от 0,009 до 30 МГц и Государственной поверочной схемы для средств измерений напряженности магниного поля в диапазоне частот от 0,000005 до 1000 МГц и магнитного дипольного момента в диапазоне частот от 0,009 до 30 МГц»
ТУ 26.51.66-004-47550742-2025 «Антенны рамочные СТВ439 в модификациях СТВ439-1 и СТВ439-2. Групповые технические условия»
