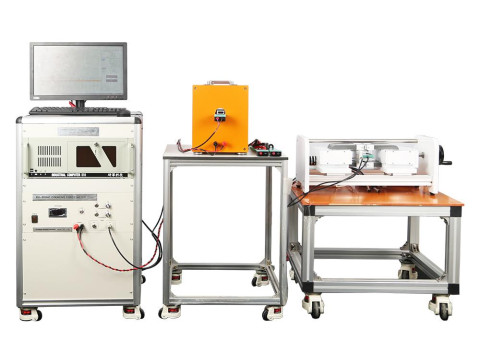

Коэрцитиметр DX-320HC
| Номер в ГРСИ РФ: | 99154-26 |
|---|---|
| Категория: | Коэрцитиметры |
| Производитель / заявитель: | Xiamen Dexing Magnet Tech. Co., Ltd., КИТАЙ |
Коэрцитиметр DX-320HC (далее - коэрцитиметр) предназначен для измерений коэрцитивной силы магнитных материалов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99154-26 | ||||||
| Наименование | Коэрцитиметр | ||||||
| Модель | DX-320HC | ||||||
| Приказы |
№1601 от
11.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d89a9ca3-b47c-c416-8239-55b3251a2b71 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Компания «Xiamen Dexing Magnet Tech. Co., Ltd.», КИТАЙ, Unit 405,4/F, 10th Factory Building of Lianfa, No.34, Yuehua Road, Huli District, 361006
Поверка
| Методика поверки / информация о поверке |
МП 106-261-2025 ГСИ. Коэрцитиметр DX-320HC. Методика поверки.
(с 11.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.08.2026 |
Поверители
Скачать
|
99154-26: Описание типа
2026-99154-26.pdf
|
Скачать | 161.4 КБ | |
|
99154-26: Методика поверки
МП 106-261-2025
2026-mp99154-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Коэрцитиметр DX-320HC (далее - коэрцитиметр) предназначен для измерений коэрцитивной силы магнитных материалов.
Описание
Принцип действия коэрцитиметра основан на измерении намагниченности образца. К образцу прикладывается постоянное магнитное поле и проводится измерение петли магнитного гистерезиса, на основе которой определяется значение коэрцитивной силы по намагниченности. Коэрцитивная сила по намагниченности соответствует полю, в котором намагниченность образца равна нулю.
Коэрцитиметр состоит из источника питания, соленоида, магнитометра, измерительных катушек, флюксметра, модуля сбора данных и промышленного компьютера. Источник питания служит для создания постоянного электрического тока заданной величины в соленоиде и магнитометре. Соленоид используется как вспомогательное оборудование для создания постоянного магнитного поля для намагничивания образцов в открытой магнитной цепи. Магнитометр используется для создания постоянного магнитного поля и проведения измерений в замкнутой магнитной цепи. Флюксметр служит для измерения магнитного потока, пропорционального намагниченности образца, создаваемого в измерительных катушках, в которые помещается исследуемый образец. Обработка измерительной информации происходит в модуле сбора данных. Для установки параметров измерений и вывода результатов измерений используется компьютер с установленным программным обеспечением. Источник питания, флюксметр и модуль сбора данных конструктивно объединены в один прибор и вместе с компьютером установлены в шкаф с электроникой.
К коэрцитиметру этого типа относится коэрцитиметр DX-320HC
зав. № DXG0320250327-112.
Нанесение знака поверки на коэрцитиметр не предусмотрено. Заводской номер в виде сочетания арабских цифр и латинских букв нанесен на табличке на передней части шкафа с электроникой методом гравировки.
Общий вид коэрцитиметра и место нанесения заводского номера представлены на рисунке 1. Пломбирование коэрцитиметра не предусмотрено.

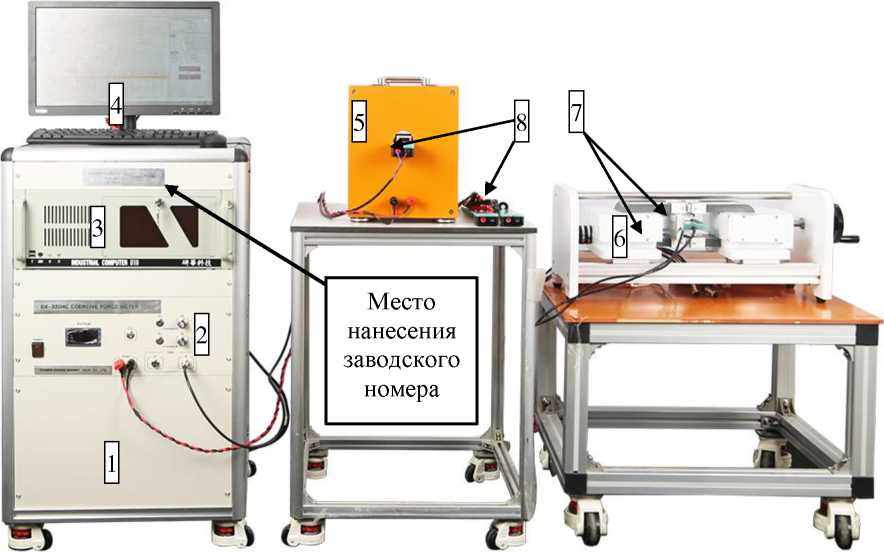

Рисунок 1 - Общий вид коэрцитиметра
1 - источник питания; 2 - флюксметр, модуль сбора данных; 3 - промышленный компьютер;
4 - монитор, клавиатура, мышь; 5 - соленоид; 6 - магнитометр; 7 - измерительные катушки;
8 - держатели образцов
Программное обеспечение
Для работы коэрцитиметра используется программное обеспечение (далее - ПО). ПО предназначено для установки параметров измерений и вывода результатов измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки (данные) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DX-320HC COERCIVE FORCE METER |
|
Номер версии (идентификационный номер) ПО |
V2.0.0.58 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений коэрцитивной силы по намагниченности, А/м |
от 50 до 1000 |
|
Пределы допускаемой относительной погрешности измерений коэрцитивной силы по намагниченности, % |
±4 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная напряженность магнитного поля в соленоиде, кА/м, |
145 |
|
не менее | |
|
Единица младшего разряда индикации напряженности магнитного поля, А/м, в поддиапазоне: от 0 до 1 А/м включ. |
0,000001 |
|
св. 1 до 10 А/м включ. |
0,00001 |
|
св.10 до 100 А/м включ. |
0,0001 |
|
св. 100 до 1 000 А/м включ. |
0,001 |
|
св. 1 000 до 10 000 А/м включ. |
0,01 |
|
св. 10 000 до 100 000 А/м включ. |
0,1 |
|
св. 100 000 до 150 000 А/м включ. |
1 |
|
Габаритные размеры, мм, не более: Шкаф с электроникой: | |
|
- длина |
610 |
|
- ширина |
550 |
|
- высота |
920 |
|
Соленоид: | |
|
- длина |
460 |
|
- ширина |
250 |
|
- высота |
350 |
|
Магнитометр: | |
|
- длина |
350 |
|
- ширина |
750 |
|
- высота |
280 |
|
Масса, кг, не более: Шкаф с электроникой |
78 |
|
Соленоид |
84 |
|
Магнитометр |
39 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +18 до +28 |
|
- относительная влажность воздуха, % |
от 30 до 70 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 200 до 240 |
|
- частота переменного тока, Гц |
от 49 до 51 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации средства измерения типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Коэрцитиметр |
DX-320HC |
1 шт. |
|
Источник питания |
_ |
1 шт. |
|
Соленоид |
LXG-150k400 |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Магнитометр |
CDJ-100B |
1 шт. |
|
Измерительные катушки |
B-Type magnetometer B coil H-coil |
2 шт. 1 шт. |
|
Держатели образцов |
- |
3 шт. |
|
Флюксметр |
- |
1 шт. |
|
Модуль сбора данных |
- |
1 шт. |
|
Контрольный образец |
25040209 25040206 25040205 |
3 шт. |
|
Соединительные кабели |
- |
6 шт. |
|
Промышленный компьютер |
IPC-610L |
1 шт. |
|
Монитор |
- |
1 шт. |
|
Принтер |
- |
1 шт. |
|
Клавиатура |
- |
1 шт. |
|
Мышь |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в п. 3 «Проведение измерений» раздела II «Эксплуатация» документа «Коэрцитиметр DX-320HC. Руководство по эксплуатации».
Нормативные документы
ЛПС 10-2025 «Коэрцитиметры. Локальная поверочная схема», утвержденная
УНИИМ-филиалом ФГУП «ВНИИМ им. Д.И. Менделеева»
