Анализаторы жидкости промышленные тип 7013
| Номер в ГРСИ РФ: | 99159-26 |
|---|---|
| Производитель / заявитель: | Сhongqing Chuanyi Analyzer Co., Ltd., КИТАЙ |
Анализаторы жидкости промышленные тип 7013 (далее - анализаторы) предназначены для непрерывных измерений удельной электрической проводимости в жидких средах.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99159-26 | |||||||||||||||
| Действует | по 11.08.2031 | |||||||||||||||
| Наименование | Анализаторы жидкости промышленные | |||||||||||||||
| Модель | тип 7013 | |||||||||||||||
| Приказы |
№1601 от
11.08.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e952bd71-a95a-eb75-7170-6db8e784e056 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Сhongqing Chuanyi Analyzer Co., Ltd., КИТАЙ, No.61, Middle Section of Huangshan Avenue, Gao Xin Yuan Northern New Area, Chongqing
Поверка
| Методика поверки / информация о поверке |
РТ-МП-18-205-2025 ГСИ. Анализаторы жидкости промышленные тип 7013. Методика поверки.
(с 11.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.08.2026 |
Поверители
Скачать
|
99159-26: Описание типа
2026-99159-26.pdf
|
Скачать | 321.6 КБ | |
|
99159-26: Методика поверки
РТ-МП-18-205-2025
2026-mp99159-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Анализаторы жидкости промышленные тип 7013 (далее - анализаторы) предназначены для непрерывных измерений удельной электрической проводимости в жидких средах.
Описание
Принцип действия основан на кондуктометрическом методе. Две пластины (или цилиндрические электроды) параллельные друг другу помещают на фиксированное расстояние в раствор. При подаче определенного потенциала на оба конца пластин, возникает ток, протекающий между пластинами. Согласно закону Ома, электрическая проводимость определяется напряжением и током. Электрическая проводимость измеряемого раствора определяется путем измерения тока между пластинами.
Конструктивно анализаторы представляют собой промышленный стационарный автоматизированный прибор, состоящий из взрывозащищенного корпуса с дисплеем и подключенного к нему одного внешнего электрода. При заказе доступны следующие электроды: электрод 4073-001, электрод 4073-01, электрод 4073-1 и электрод 4073-10. Электроды различаются диапазоном измерений, резьбовым соединением и материалом корпуса. Корпуса электродов изготавливаются в пластмассовом или металлическом исполнении в соответствии с заказом.
Результаты измерений выводятся на дисплей на передней панели анализаторов. Дискретность отображаемых результатов измерений зависит от диапазона измерений электрода.
Общий вид анализаторов и электродов представлен на рисунках 1-4.
На боковой панели анализаторов расположена маркировочная табличка, которая содержит сведения о заводском номере, дате выпуска, маркировке взрывозащиты и иную информацию. Формат заводского номера - цифровой или буквенно-цифровой, состоящий из арабских цифр или латинских букв и арабских цифр соответственно.
Информация на маркировочную табличку анализатора наносится методом лазерной печати. Пример маркировочной таблички анализатора приведен на рисунке 5.
Пломбирование анализаторов изготовителем не предусмотрено.
Нанесение знака поверки на анализаторы не предусмотрено.
Место нанесения маркировочной таблички

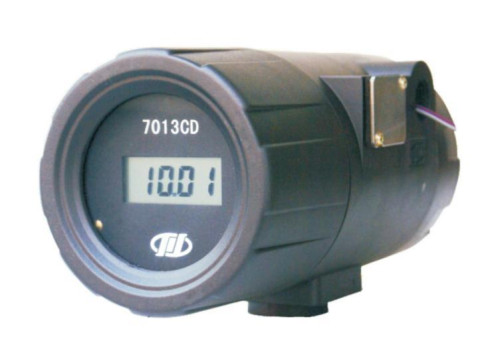

Рисунок 1 - Общий вид анализаторов

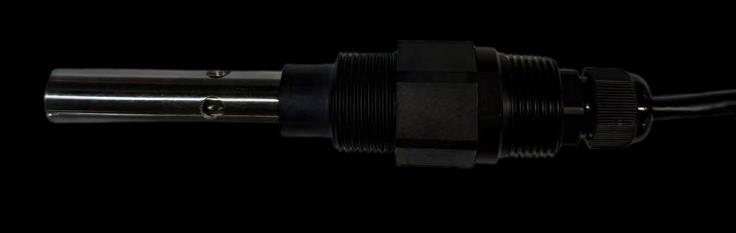

Рисунок 2 - Общий вид электрода 4073-001 в пластмассовом исполнении

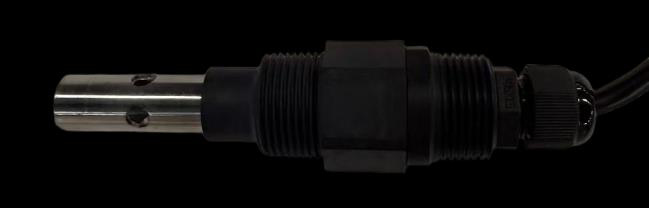

Рисунок 3 - Общий вид электрода 4073-01 в пластмассовом исполнении

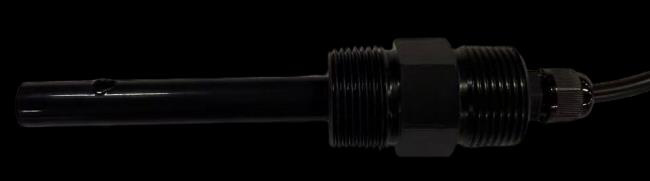

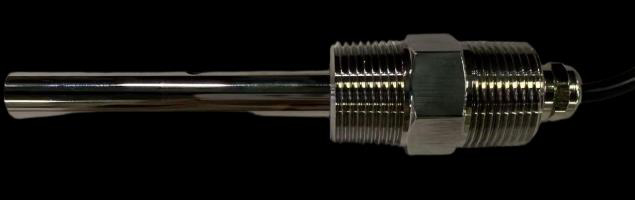

Рисунок 4 - Общий вид электродов 4073-1 и 4073-10 в металлическом и пластмассовом исполнении соответственно
<ш> Анализатор жидкости промышленный 7013
Модель
SupiieiiEuniii
Температура
Лру18ЮЩСКСр«Н
7013
24 V
от-20 до 40°С
Днмиикрени Степень защиты Маркировка взрывощциты
Место нанесения
0.01-20мкСм/см
IP65
!ExibnCT6GbX
знака утверждения типа
№ сертификата
Дата выпуска
EA3CRUC-CN.HA65.B.02673/25
2025.05 |3ав.номер | 10765752^7
CHONGQING CHUANYI ANALYZER СО., LTD.
No.61, Middle Section of Huangshan Avenue, Gao Xin Yuan Northern New Area, Chongqing, P.R..C.
Место нанесения
заводского номера
Рисунок 5 - Маркировочная табличка
Программное обеспечение
Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для анализаторов, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей.
Идентификация версии встроенного ПО не предусмотрена.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические характеристики анализаторов представлены в таблице 1, технические характеристики представлены в таблице 2, показатели надежности представлены в таблице 3.
Таблица 1 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Диапазон измерений удельной электрической проводимости, мкСм/см: - электрод 4073-001 - электрод 4073-01 - электрод 4073-1 - электрод 4073-10 |
от 0,01 до 20 от 0,1 до 200 от 1 до 2000 от 10 до 20000 |
|
Пределы допускаемой приведенной1) погрешности измерений удельной электрической проводимости, % |
±3 |
|
Дискретность измерений удельной электрической проводимости, мкСм/см: электрод 4073-001 - электрод 4073-01 - электрод 4073-1 - электрод 4073-10 |
0,01 0,1 1 10 |
|
1) Нормирующее значение - разница между верхним и нижним пределами диапазона измерений. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, Вт, не более |
0,75 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24 |
|
Масса анализатора, кг, не более |
2 |
|
Габаритные размеры анализатора (ширинахдлинахвысота), мм, не более |
115x130x230 |
|
Масса электрода (без провода и колпачка), кг, не более |
0,2 |
|
Габаритные размеры электрода (без провода и колпачка) (диаметрхвысота), мм, не более |
035x200 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при +25 °C, %, не более - атмосферное давление, кПа |
от -20 до +40 90 от 84 до 106,7 |
|
Маркировка взрывозащиты |
1Ex ib IIC T6 Gb X |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP65 |
|
Выходные сигналы, мА |
от 4 до 20 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
50000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на маркировочную табличку методом лазерной печати.
Комплектность
Таблица 4 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор жидкости промышленный |
тип 7013 |
1 шт. |
|
Электрод1) |
4073-001 4073-01 4073-1 4073-10 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
1) В соответствии с заказом | ||
Сведения о методах измерений
приведены в документе «Анализаторы жидкости промышленные тип 7013. Руководство по эксплуатации», глава 5 «Эксплуатация приборов».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 2 февраля 2026 г. № 166 «Об утверждении Государственного первичного эталона единицы удельной электрической проводимости жидкостей и Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»
Стандарт предприятия Chongqing Chuanyi Analyzer Co., Ltd.
