Системы измерительные управляющие Альбатрос ТанкМенеджер-3
| Номер в ГРСИ РФ: | 99163-26 |
|---|---|
| Производитель / заявитель: | ЗАО "Альбатрос", г.Москва |
Системы измерительные управляющие Альбатрос ТанкМенеджер-3 (далее - системы) предназначены для измерений уровня, температуры, избыточного и гидростатического давления, уровня подтоварной воды, объема и массы нефти, нефтепродуктов, газового конденсата, сжиженного газа и других жидких продуктов с плотностью от 420 до 1070 кг/м3, находящиеся под давлением до 12 МПа, в резервуарах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99163-26 | ||||||||||||
| Действует | по 13.08.2031 | ||||||||||||
| Наименование | Системы измерительные управляющие | ||||||||||||
| Модель | Альбатрос ТанкМенеджер-3 | ||||||||||||
| Модификации |
(A) (B) - (C) - (D) - (E) - (F) - (G) - (H) - (I) - (J) - (K) - (L), где: (A) - базовый тип (B) - исполнение системы (C) - количество измерителей уровня, температуры и количества жидкости Альбатрос М11 в составе системы (D) - количество измерителей количества жидкости Альбатрос М12 в составе системы (E) - количество уровнемеров радиоволновых Альбатрос R3 в составе системы (F) - количество уровнемеров радиоволновых Альбатрос R4 в составе системы (G) - количество преобразователей давления Альбатрос p20 в составе системы (H) - количество преобразователей давления Альбатрос p20 DELTA в составе системы (I) - количество концентраторов Альбатрос Hub2 в составе системы (J) - количество датчиков предельного уровня Альбатрос S7 в составе системы (K) - количество датчиков предельного уровня Альбатрос S8 в составе системы (L) - количество датчиков предельного уровня Альбатрос S8M в составе системы |
||||||||||||
| Приказы |
№1622 от
13.08.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | f93eef09-87fd-08d9-08f2-428bdaeb3661 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
АО «Альбатрос», РОССИЯ, 127254, г. Москва, Огородный пр-д, д. 5, стр. 3
Поверка
| Методика поверки / информация о поверке |
МП-1052-2025 ГСИ. Системы измерительные управляющие Альбатрос ТанкМенеджер-3. Методика поверки
(с 13.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
Для систем с пределами абсолютной погрешности измерений уровня ≤ ±3 мм
2 года
Для остальных систем
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99163-26: Описание типа
2026-99163-26.pdf
|
Скачать | 585.5 КБ | |
|
99163-26: Методика поверки
МП-1052-2025
2026-mp99163-26.pdf
|
Скачать | 3.8 MБ |
Описание типа
Назначение
Системы измерительные управляющие Альбатрос ТанкМенеджер-3 (далее - системы) предназначены для измерений уровня, температуры, избыточного и гидростатического давления, уровня подтоварной воды, объема и массы нефти, нефтепродуктов, газового конденсата, сжиженного газа и других жидких продуктов с плотностью от 420 до 1070 кг/м3, находящиеся под давлением до 12 МПа, в резервуарах.
Описание
Системы в зависимости от исполнения состоят из первичных преобразователей (далее - ПП) уровня, уровня раздела сред, температуры, давления газовой подушки, гидростатического давления, выполненные на основе датчиков и других устройств и располагающиеся непосредственно на резервуаре, и вторичного прибора (далее - ВП), установленного вне взрывоопасных зон помещений и наружной установки, собирающего информацию полевого оборудования со всех резервуаров, контролируемых системой, производящего окончательный расчет, индикацию и архивирование измеряемых системой параметров, а также осуществляющего формирование сигналов управления внешними устройствами автоматики.
Системы применяются для объемно-массового учета в парках резервуаров, реализации коммерческого и технологического учета жидких продуктов с функциями контроля технологических процессов; измерения параметров нефти, нефтепродуктов и других жидких продуктов в мерах вместимости высотой от 1,5 до 25,0 м косвенным методом статических измерений (с возможностью ручного ввода значения плотности) и косвенным методом, основанным на гидростатическом принципе. При измерении массы нефти и нефтепродуктов системы удовлетворяют требованиям ГОСТ 8.587-2019 и ГОСТ Р 8.785-2012 в рабочей области диапазона измерений.
Система изготавливается в четырех исполнениях, отличающихся наличием/отсутствием ВП, а, в случае наличия в составе системы ВП, его типом, составом поддерживаемого полевого оборудования, а также количеством реализованных в системе измерительных каналов массы (далее- ИК массы).
Исполнение 0 - измерительная система, выполненная в виде единого конструктива и функционирующая как единое целое законченное изделие, в состав которой входят:
- измерительный компонент: многопараметрический первичный преобразователь (ПП), обеспечивающий одновременное измерение уровня, температуры, давления, объема, плотности и массы;
- вычислительный компонент: встроенное вычислительное устройство (без выделенного внешнего контроллера), выполняющее машинную обработку, преобразование результатов измерений в выходные сигналы и формирование цифровой индикации измеряемой величины в установленных при настройке единицах;
- связующие компоненты: внутренние линии связи и интерфейсы, конструктивно объединенные в корпусе ПП и обеспечивающие взаимодействие измерительной и вычислительной частей в составе единого конструктива.
Вспомогательные устройства в данном исполнении отсутствуют. Измерительные каналы системы образуются совокупностью измерительного, связующего и вычислительного компонентов и предназначены для получения информации о состоянии объекта, машинной обработки, регистрации, индикации и преобразования данных в выходные сигналы.
Исполнение А17 содержит в качестве ВП контроллер А17. В зависимости от количества модулей ввода/вывода, согласно заказу, могут подключатся до 24 ПП с протоколом HART.
Исполнение А18 содержит в качестве ВП контроллер А18, к которому подключается до четырех ПП с протоколом HART и суммарным током потребления не более 20 мА.
Исполнение Post4 содержит в качестве ВП пульт оператора Post4. Максимальное количество ИК массы - 16, количество подключаемых ПП до 64. Полевое оборудование для исполнения Post4 помимо ПП включает в свой состав:
- датчики предельного верхнего и нижнего уровня жидкости Альбатрос S7, АльбатросS8, АльбатросS8М (далее - ДПУ) и концентраторы Альбатрос Hub2.
В состав систем могут входить следующие ПП с протоколом HART:
- измеритель уровня, температуры и количества жидкости Альбатрос М11 (далее - Альбатрос М11);
- измеритель количества жидкости Альбатрос М12 (M11+Q1) (далее - Альбатрос М12);
- уровнемер радиоволновый Альбатрос R3 (далее - Альбатрос R3);
- уровнемер радиоволновый Альбатрос R4 (далее - Альбатрос R4);
- преобразователь давления Альбатрос р20 тип 403025 (далее - Альбатрос р20);
- преобразователь давления Альбатрос р20 тип 403026 (далее - Альбатрос р20);
- преобразователь давления Альбатрос р20 DELTA тип 403022 (далее - Альбатрос р20 DELTA);
- преобразователь давления Альбатрос р20 DELTA тип 403023 (далее - Альбатрос р20 DELTA).
Системы имеют следующую структуру условного обозначения:
(A) (B) (C) (D) (E) (F) (G) (H) (I) (J) (K) (L)
Назначение полей условного обозначения
(A) Базовый тип (сокращенное наименование системы)
АТМ-3 Система измерительная управляющая Альбатрос ТанкМенеджер-3
(B) Исполнение системы (наличие и тип ВП в составе системы)
0 Для систем исполнения 0 (поставляется одиночный ПП)
А17 В составе системы в качестве ВП используется контроллер А17
А18 В составе системы в качестве ВП используется контроллер А18
Post4 В составе системы в качестве ВП используется пульт оператора Альбатрос Post4
(C) Количество измерителей уровня, температуры и количества жидкости Альбатрос М11 в составе системы
от 0 до 24 Для системы исполнения А17
от 0 до 4 Для системы исполнения А18
от 0 до 64 Для системы исполнения Post4
0 или 1 Для системы исполнения 0
(D) Количество измерителей количества жидкости Альбатрос М12 в составе системы
от 0 до 24 Для системы исполнения А17
от 0 до 4 от 0 до 64 0 или 1
(E)
от 0 до 24
от 0 до 4
от 0 до 64
0 или 1
(F)
от 0 до 24
от 0 до 4
от 0 до 64
0 или 1
(G)
от 0 до 24
от 0 до 4
от 0 до 64
0 или 1
(H)
от 0 до 24
от 0 до 4
от 0 до 64
0 или 1
(I)
0
от 1 до 16
(J)
0 от 0 до 32
(K)
0
от 0 до 16
(L)
0 от 0 до 16
Для системы исполнения А18
Для системы исполнения Post4
Для системы исполнения 0
Количество уровнемеров радиоволновых Альбатрос R3 в составе системы
Для системы исполнения А17
Для системы исполнения А18
Для системы исполнения Post4
Для системы исполнения 0
Количество уровнемеров радиоволновых Альбатрос R4 в составе системы
Для системы исполнения А17
Для системы исполнения А18
Для системы исполнения Post4
Для системы исполнения 0
Количество преобразователей давления Альбатрос p20 в составе системы
Для системы исполнения А17
Для системы исполнения А18
Для системы исполнения Post4
Для системы исполнения 0
Количество преобразователей давления Альбатрос p20 DELTA в составе системы
Для системы исполнения А17
Для системы исполнения А18
Для системы исполнения Post4
Для системы исполнения 0
Количество концентраторов Альбатрос Hub2 в составе системы
Для системы исполнений А17, А18 и 0
Для системы исполнения Post4
Количество датчиков предельного уровня Альбатрос S7 в составе системы
Для системы исполнений А17, А18 и 0
Для системы исполнения Post4
Количество датчиков предельного уровня Альбатрос S8 в составе системы
Для системы исполнений А17, А18 и 0
Для системы исполнения Post4
Количество датчиков предельного уровня Альбатрос S8M в составе системы
Для системы исполнений А17, А18 и 0
Для системы исполнения Post4
Заводской номер систем в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на корпусе ВП, входящего в состав систем.
Для исполнения 0 заводской номер систем соответствует заводскому номеру ПП. Общий вид составных частей систем представлен на рисунках 3 и 4.
ПП пломбируются предприятием-изготовителем с помощью проволоки и свинцовой пломбы, А17, А18- этикетками контроля вскрытия, выполненными в виде самоклеящихся пломб на пленочной подложке с нанесенными на них торговым знаком предприятия-изготовителя. Пульт Post4 пломбируется после подключения к нему концентраторов, сети электропитания и линий интерфейсов связи уполномоченным представителем заказчика. Нанесение знака поверки на системы не предусмотрено. Места пломбировки от несанкционированного доступа представлена на рисунке 5.

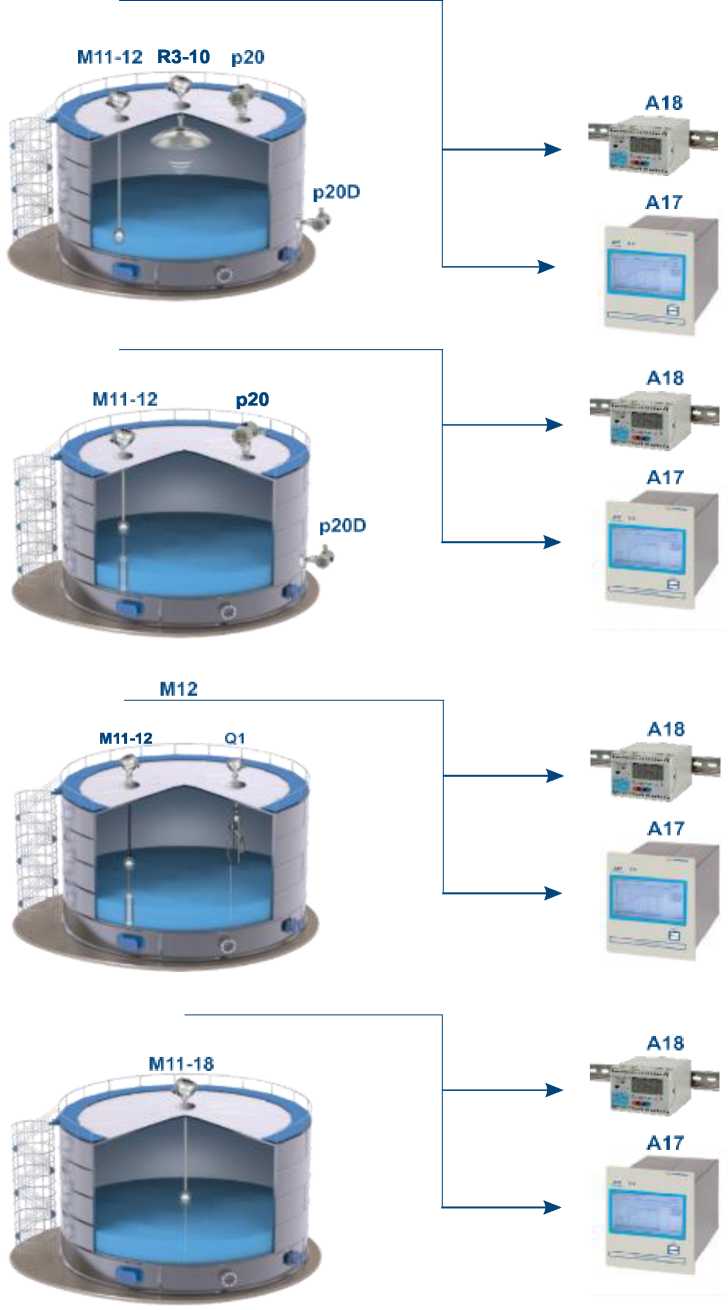

Общий вид систем представлен на рисунках 1, 2 и 3. Маркировка ПП, ВП и систем также представлена на рисунках 4, 6.
М11-02, -04, -10, М11-06, -18
-12
Измеритель уровня, температуры и количества жидкости Альбатрос М11
Измеритель количества
жидкости
Альбатрос М12 (M11+Q1)
Уровнемер радиоволновый R4
Уровнемер
радиоволновый R3-10
Преобразователь давления Альбатрос р20 DELTA
Уровнемер
Уровнемер
радиоволновый R3-30
радиоволновый R3-40/41
Преобразователь давления Альбатрос р20
М12
Post4

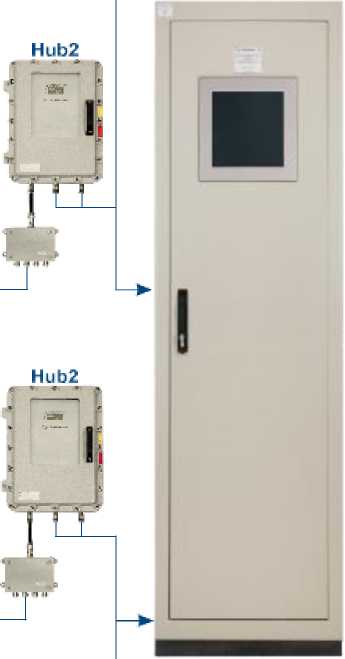

Рисунок 3 - Общий вид систем исполнения Post4
А17
- ЛльвЭТрос
Г«Л4-1-15-3
знака утверждения
Место нанесения

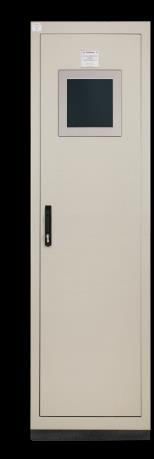

Рисунок 4 - Общий вид ВП входящих в состав систем
А18
Post4

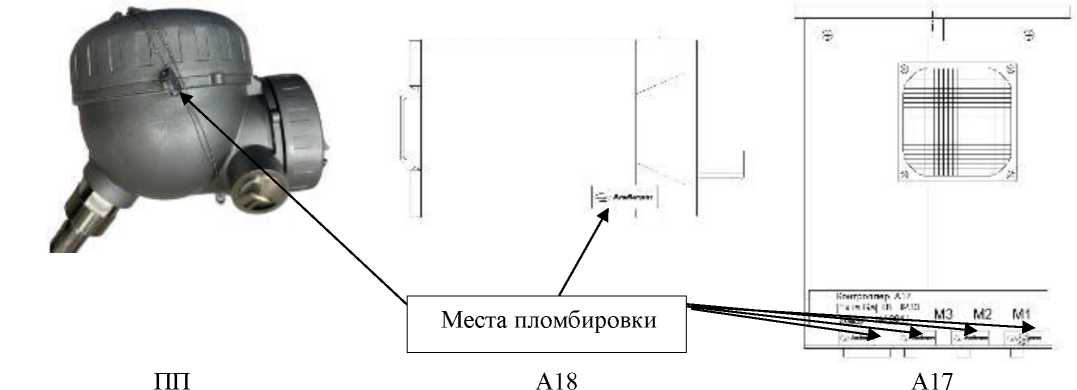

Рисунок 5 - Схема пломбировки от несанкционированного доступа
Альбатрос & Система измерительная управляющая ’ Альбатрос ТанкМенеджер-3™
20241 N001
С//*гм<г к I *:»:гмл
Ап>батро< [х <" М11 12-0-15.50 0 1 -00-1-0-0-0-000-5 IP 8Н ^5 • С < L < • 75 С
OExia НВ Тв Ga X Ex ia IIIB T-m 85 ’CDaX \-ea3crl с-шбнвзоажгз гп24 г, N сот
ПП
Контрэппео А17 [ExiaGa]IIB IP30 . .~ ...
2024г №001 М3 М2 М1
А17
, I RS-485
Земля -ф----j—р
--------1 d 7) й
Z2 23 31 25 23 27
А18
Программное обеспечение
Программное обеспечение (далее - ПО) систем является встроенным и метрологически значимым. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
ПО систем предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
ПО систем не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя. Исключена возможность удалённого доступа к ПО и несанкционированной перезаписи массива параметров данных.
Таблица 1 - Идентификационные данные ПО ВП Post4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
cMath.dll |
|
Номер версии ПО |
1.0.YYYY.YYYY* |
|
Цифровой идентификатор ПО |
4B2D3D34 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
*1.0 - номер версии метрологически значимой части ПО, YYYY.YYYY - номер текущей версии метрологически незначимой части ПО и принимает значения от 0 до 9. | |
Таблица 2 - Идентификационные данные ПО ВП А18
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
yak17.hex |
|
Номер версии ПО |
не ниже 1.ХХ* |
|
Цифровой идентификатор ПО |
AC7F |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
*1 - номер версии метрологически значимой части ПО, «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Таблица 3 - Идентификационные данные ПОВП А17
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
a17 |
|
Номер версии ПО |
не ниже 1.ХХ** |
|
Цифровой идентификатор ПО |
27D1 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
*1 - номер версии метрологически значимой части ПО, «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Таблица 4 - Идентификационные данные ПО Альбатрос М11
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
m11h_328p.hex |
|
Номер версии ПО |
не ниже 1.ХХ** |
|
Цифровой идентификатор ПО |
_ |
|
*1 - номер версии метрологически значимой части ПО, «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Таблица 5 - Идентификационные данные ПО Альбатрос М12
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
m11h_328p.hex |
|
Номер версии ПО |
не ниже 1.ХХ** |
|
Цифровой идентификатор ПО |
_ |
|
*1 - номер версии метрологически значимой части ПО, «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Таблица 6 - Идентификационные данные ПО Альбатрос R3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
R3_hart.hex |
|
Номер версии ПО |
не ниже 3.ХХ** |
|
Цифровой идентификатор ПО |
_ |
|
*3 - номер версии метрологически значимой части ПО, «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Таблица 7 - Идентификационные данные ПО Альбатрос R4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
R4_hart.hex |
|
Номер версии ПО |
не ниже 3.ХХ** |
|
Цифровой идентификатор ПО |
_ |
|
*3 - номер версии метрологически значимой части ПО, «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Таблица 8 - Идентификационные данные ПО Альбатрос р20
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
p20_yapr96_pic16lf1939.hex |
|
Номер версии ПО |
не ниже 1.ХХ** |
|
Цифровой идентификатор ПО |
F01E |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
*1 - номер версии метрологически значимой части ПО, «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Таблица 9 - Идентификационные данные ПО Альбатрос p20DELTA
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
p20_yapr96_pic16lf1939.hex |
|
Номер версии ПО |
не ниже 1.ХХ** |
|
Цифровой идентификатор ПО |
F01E |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
*1 - номер версии метрологически значимой части ПО,«Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Метрологические характеристики систем нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 10 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения уровня, мм1) |
от 0 до 25000 |
|
Диапазон измерений межфазного уровня, мм1) |
от 0 до 25000 |
|
Диапазон измерений температуры, °С |
от -45 до +120 |
|
Диапазон измерений избыточного давления паров, кПа |
от -10 до 10 |
|
Диапазон измерений гидростатического давления, кПа |
от 0 до 250 |
|
Диапазоны выходного токового сигнала, мА: - при величине сопротивления нагрузки не более 500 Ом - при величине сопротивления нагрузки не более 2,2 кОм |
от 0 до 20 от 4 до 20 от 0 до 5 |
|
Диапазон измерений объема продукта, м3 2) |
от 10 до 20000 |
|
Диапазон измерений массы продукта, т2) |
от 10 до 20000 |
|
Верхний предел вычислений средней плотности жидкости, кг/м3 |
1070 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм:3) - Альбатрос М11, Альбатрос М12 - Альбатрос R3 - Альбатрос R4 |
±1; ±3; ±4 ±1; ±2; ±3; ±4; ±6 ±5; ±10 |
|
Пределы допускаемой абсолютной погрешности измерений температуры для систем в составе с Альбатрос М11, Альбатрос М12, °С3) |
±0,2; ±0,31 |
|
Пределы допускаемой приведенной погрешности измерений избыточного и гидростатического давления, % от диапазона измерений3) |
±0,075; ±0,1; ±0,25 |
|
Пределы допускаемой относительной погрешности измерений объема, %4): - без учета относительной погрешности определения вместимости резервуаров - с учетом относительной погрешности определения вместимости резервуаров5) |
от ±0,05 до ±0,206) от ±0,15 до ±0,406) |
|
Пределы допускаемой относительной погрешности обработки результатов измерений (вычисления объема и массы), % |
±0,01 |
|
Пределы допускаемой абсолютной погрешности вычисления средней/интегральной плотности продукта, кг/м3 |
±1,00 |
|
Пределы допускаемой абсолютной погрешности токовых выходов, мкА3) |
±8; ±15 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти и нефтепродуктов, %, не более: - для массы продукта до 200 тонн - для массы продукта свыше 200 тонн |
±0,65 ±0,50 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти и нефтепродуктов, %, не более: - для массы продукта до 200 тонн - для массы продукта свыше 200 тонн |
±0,75 ±0,60 |
Продолжение таблицы 10
|
Наименование характеристики |
Значение |
|
Примечания: 1) Приведен максимально возможный диапазон измерений. Фактический диапазон измерений зависит от ПП (указывается в паспорте) и характеристик объекта контроля. 2) Приведен максимально возможный диапазон измерений. Фактический диапазон измерений массы продукта брутто, массы продукта нетто, объема продукта в резервуаре указываются в паспорте системы. 3) Фактическое значение указывается в паспорте системы. 4) В зависимости от уровня и температуры продукта в резервуаре. 5) При относительной погрешности вместимости резервуаров не более ±0,2 %. 6) Нормированы для значения уровня продукта в резервуаре: - h > 850 мм для системы с пределами допускаемой абсолютной погрешности измерений уровня ±1 мм; - h > 1700 мм для системы с пределами допускаемой абсолютной погрешности измерений уровня ±2 мм; - h > 2550 мм для системы с пределами допускаемой абсолютной погрешности измерений уровня ±3 мм. | |
Таблица 11 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания1): - напряжение постоянного тока для систем исполнения А18, В |
от 21,6 до 26,4 |
|
- напряжение переменного тока для систем исполнения А17 и Post4, В |
от 180 до 265 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность: - для исполнения А17, В^А, не более |
50 |
|
- для исполнения А18, Вт, не более |
24 |
|
- для исполнения Post4, В^А, не более |
1250 |
|
Условия эксплуатации: - температура окружающей среды для ПП (Альбатрос М11, Альбатрос М12, Альбатрос R3, Альбатрос R4 - без индикации), °С |
от -45 до +85 |
|
- температура окружающей среды для ПП (Альбатрос М11, Альбатрос М12, Альбатрос R3, Альбатрос R4 - с индикацией), °С |
от -40 до +75 |
|
- температура окружающей среды для ПП (Альбатрос р20 DELTA), °С |
от -40 до +60 |
|
- температура окружающей среды для ПП (Альбатрос р20), °С |
от -40 до +50/+65/+85 |
|
- температура окружающей среды для ВП, °С |
от +5 до +45 |
|
- температура окружающей среды для пульта оператора Post4, °С |
от +5 до +35 |
|
- относительная влажность для ПП, %, не более |
95 |
|
- относительная влажность для ВП, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Избыточное давление измеряемой среды, МПа, не более |
12 |
|
Маркировка взрывозащиты: |
Продолжение таблицы 11
|
Наименование характеристики |
Значение | |
|
- Альбатрос М11 - Альбатрос М12 - Альбатрос R3 - Альбатрос R4 - Альбатрос р20 тип 403025 - Альбатрос р20 тип 403026 - Альбатрос р20 DELTA тип 403022 - Альбатрос р20 DELTA тип 403023 |
0Ex iaIIB T6...T4 Ga X 0Ex ia IIB T6...T4 Ga X 0Ex ia IIB T5...T3 Ga X 0Ex ia IIB T5...T3 Ga X 0Ex ia IIC T6...T3 Ga X 1Ex db IIC T6...T4 Ga X 0Ex ia IIC T4 Ga X 1Ex db IIC T6...T4 Ga X | |
|
Маркировка защиты от воспламенения горючей пыли: - Альбатрос М11 - Альбатрос М12 |
Ex ia IIIB T85°C. X Ex ia IIIB T85°C.. X |
,T120°C Da ,T120°C Da |
|
- Альбатрос R3 - Альбатрос R4 - Альбатрос р20 тип 403025 - Альбатрос р20 тип 403026 - Альбатрос р20 DELTA тип 403022 - Альбатрос р20 DELTA тип 403023 |
Ex ia IIIB T120°CDa X Ex ia IIIB T120°CDa X Ex ia IIIB T105°CDa X Ex ia IIIB T105°CDa X Ex ia IIIB T105°CDa X Ex ia IIIB T105°CDa X | |
|
1) Питание ПП осуществляется от ВП. | ||
Таблица 12 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
120000 |
|
Срок службы, лет, не менее |
14 |
Знак утверждения типа
наносится методом лазерной гравировки на лицевую часть ВП систем, для исполнения 0 наносится на маркировочную табличку ПП в соответствии с рисунком 4 и 6, а также на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 13 - Комплектность систем
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерительная управляющая |
АТМ-3 |
1 |
|
Руководство по эксплуатации |
УНКР.421417.013 РЭ |
1 |
|
Руководство оператора |
_ |
1 |
|
Паспорт |
УНКР.421417.013ПС |
в соответствии с исполнением |
|
УНКР.421417.013-01 ПС | ||
|
УНКР.421417.013-02 ПС | ||
|
УНКР.421417.013-03 ПС |
Сведения о методах измерений
приведены в документе «Государственная система обеспечения единства измерений. Масса и объем нефти, нефтепродуктов, сжиженных углеводородных газов и широких фракций легких углеводородов. Методика измерений системой измерительной управляющей Альбатрос ТанкМенеджер-3 (свидетельство об аттестации методики (метода) измерений № 024/RA.RU.314404/2025 от 10.11.2025.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Росстандарта от 20.10.2022 № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственной поверочной схемой для средств измерений температуры»;
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;
ТУ 28.99.39-001-29421521-2021 «Системы измерительные управляющие Альбатрос ТанкМенеджер-3. Технические условия».
