Вискозиметры шариковые высокого давления КИНГ-ВШ
| Номер в ГРСИ РФ: | 99164-26 |
|---|---|
| Категория: | Вискозиметры |
| Производитель / заявитель: | ООО "Кортех", Московская обл., г. Мытищи |
Вискозиметры шариковые высокого давления КИНГ-ВШ (далее - вискозиметры) предназначены для измерений динамической вязкости и температуры жидкости при заданном давлении.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99164-26 | ||||||
| Действует | по 13.08.2031 | ||||||
| Наименование | Вискозиметры шариковые высокого давления | ||||||
| Модель | КИНГ-ВШ | ||||||
| Приказы |
№1622 от
13.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4cb6bd39-ae56-71f1-67b7-d33758bcd83e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Кортех», РОССИЯ, 141006, Московская обл., г.о.Мытищи, г. Мытищи, ш. Волковское, стр. 15Г/2, офис 205
Поверка
| Методика поверки / информация о поверке |
МП 61-251-2022 ГСИ. Вискозиметры шариковые высокого давления КИНГ-ВШ. Методика поверки
(с 13.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99164-26: Описание типа
2026-99164-26.pdf
|
Скачать | 116.9 КБ | |
|
99164-26: Методика поверки
МП 61-251-2022
2026-mp99164-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Вискозиметры шариковые высокого давления КИНГ-ВШ (далее - вискозиметры) предназначены для измерений динамической вязкости и температуры жидкости при заданном давлении.
Описание
Принцип действия вискозиметров основан на определении времени прохождения шариком расстояния между начальным и конечным положением под действием силы тяжести. Температура образца внутри вискозиметра контролируется с помощью датчика температуры.
Конструктивно вискозиметры представляют собой блок измерений динамической вязкости жидкости, датчик температуры и термостат для поддержания заданной температуры.
Корпус вискозиметров изготавливают из металла, окрашенного в цвета, которые определяет изготовитель.
Каждый экземпляр вискозиметров имеет заводской номер, расположенный на боковой части вискозиметра. Заводской номер имеет буквенно-цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на вискозиметры не предусмотрено.
Общий вид вискозиметров представлен на рисунке 1. Место нанесения заводского номера на вискозиметры представлено на рисунке 2.

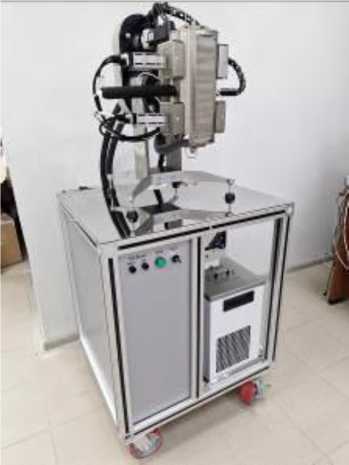

Рисунок 1 - Общий вид вискозиметров шариковых высокого давления КИНГ-ВШ
нанесения
номера
Рисунок 2 - Место нанесения заводского номера на вискозиметры шариковые высокого давления КИНГ-ВШ
Пломбирование вискозиметров не предусмотрено. Конструкция вискозиметров обеспечивает ограничение доступа к частям вискозиметров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Вискозиметры оснащены программным обеспечением (далее - ПО), позволяющим проводить настройку вискозиметра, контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО вискозиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Visko |
|
Номер версии (идентификационный номер) ПО |
1.X* |
|
Цифровой идентификатор ПО |
- |
|
* «X» относится к метрологически незначимой части и может принимать значения от 0 до 9999, буквенные символы от а до z, математические и пунктуационные знаки. Допускается наличие нескольких «X». | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений динамической вязкости, мПа^с |
от 0,5 до 6000 |
|
Пределы допускаемой относительной погрешности измерений динамической вязкости, % |
±1 |
|
Диапазон измерений температуры, °C |
от 0 до +180 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих давлений, МПа |
от 0 до 80 |
|
Диапазон показаний динамической вязкости, мПа^с |
от 0,1 до 10000 |
|
Диапазон показаний температуры, °C |
от -20 до +200 |
|
Угол наклона, градус |
от 0 до 90 |
|
Шаг вращения, градус |
1 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
1600 720 870 |
|
Масса, кг, не более |
81 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +35 от 20 до 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится на паспортную табличку вискозиметра, расположенную на боковой части блока измерений динамической вязкости жидкости, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Вискозиметр шариковый высокого давления |
КИНГ-ВШ |
1 шт. |
|
Комплект шариков для измерений |
- |
1 шт. |
|
Комплект ЗИП |
- |
1 шт. |
|
Программное обеспечение |
- |
1 шт. |
|
Руководство по эксплуатации |
01440184.441424.Z* РЭ |
1 экз. |
|
Паспорт |
01440184.441424.Z* ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* Z - числовая часть заводского номера вискозиметра | ||
Сведения о методах измерений
приведены в документе 01440184.441424.Z РЭ «Вискозиметр шариковый высокого давления
КИНГ-ВШ. Руководство по эксплуатации», раздел 2.3 «Проведение измерений динамической вязкости».
Нормативные документы
Приказ Росстандарта от 05.11.2019 г. № 2622 «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей»;
Приказ Росстандарта от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
ТУ 28.99.39-012-01440184-2022 «Вискозиметр шариковый высокого давления КИНГ-ВШ. Технические условия».
