Комплекс программно-технический САУ ГТУ-41 Прегольской ТЭС
| Номер в ГРСИ РФ: | 99167-26 |
|---|---|
| Производитель / заявитель: | ООО "ИНКОНТРОЛ", г. Москва |
Комплекс программно-технический САУ ГТУ-41 Прегольской ТЭС (далее - комплекс) предназначен для измерений сигналов силы постоянного тока, сигналов напряжения постоянного тока, сигналов от термоэлектрических преобразователей (термопар) и термопреобразователей сопротивления, частоты и формирования выходных сигналов силы постоянного тока и сигналов напряжения постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99167-26 | ||||||
| Наименование | Комплекс программно-технический САУ ГТУ-41 Прегольской ТЭС | ||||||
| Приказы |
№1622 от
13.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4f99153e-040c-045d-9804-c950ff8f3b6a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ИНКОНТРОЛ», РОССИЯ, 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, оф. 5-7
Поверка
| Методика поверки / информация о поверке |
МП-1210-2026 ГСИ. Комплекс программно-технический САУ ГТУ-41 Прегольской ТЭС. Методика поверки
(с 13.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99167-26: Описание типа
2026-99167-26.pdf
|
Скачать | 160.2 КБ | |
|
99167-26: Методика поверки
МП-1210-2026
2026-mp99167-26.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Комплекс программно-технический САУ ГТУ-41 Прегольской ТЭС (далее - комплекс) предназначен для измерений сигналов силы постоянного тока, сигналов напряжения постоянного тока, сигналов от термоэлектрических преобразователей (термопар) и термопреобразователей сопротивления, частоты и формирования выходных сигналов силы постоянного тока и сигналов напряжения постоянного тока.
Описание
Принцип действия комплекса основан на непрерывном измерении и обработке при помощи контроллера программируемого логического REGUL RX00 исполнения REGUL R500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63776-16) входных сигналов, поступающих по измерительным каналам (далее - ИК) от первичных измерительных преобразователей (далее - ИП), преобразованных в значения измеряемых физических величин, отображаемых и архивируемых на компьютере рабочей станции оператора, а также для формирования и выдачи аналоговых управляющих выходных сигналов.
Комплекс является средством измерений, состав которого базируется на:
- технических средствах автоматизации (модули процессорные, модули ввода/вывода аналоговых сигналов, модули коммутатора, модули блока питания, преобразователи, адаптеры и блоки промежуточных клемм), размещенных в электротехнических шкафах;
- линиях связи, соединяющих модули ввода/вывода аналоговых сигналов с первичными измерительными преобразователями, технологическим оборудованием,
термопреобразователями сопротивления и термопарами;
- операторских рабочих станциях.
Комплекс предназначен для эксплуатации вне взрывоопасных зон.
К данному типу средства измерений относится комплекс c заводским номером 4097.26.001.
Состав ИК комплекса приведен в таблице 1.
Таблица 1 - Состав ИК комплекса
|
Тип ИК |
Модули ввода/вывода аналоговых сигналов |
|
ИК входных сигналов силы постоянного тока |
Модуль аналогового ввода R500 AI 08 052 |
|
ИК входных сигналов напряжения постоянного тока |
Модуль аналогового ввода R500 AI 08 052 |
|
ИК входных сигналов термопреобразователей сопротивления |
Модуль аналогового ввода R500 AI 08 131 |
|
ИК входных сигналов термопар |
Модуль аналогового ввода R500 AI 08 131 |
|
ИК входных частотных сигналов |
Модуль счета импульсов R500 DA 03 011 |
|
ИК выходных сигналов силы постоянного тока |
Модуль аналогового вывода R500 AO 08 031 |
|
ИК выходных сигналов напряжения постоянного тока |
Модуль аналогового вывода R500 AO 08 031 |
Комплекс осуществляет измерение физических величин и формирование сигналов управления и регулирования следующим образом:
- аналоговые сигналы силы постоянного тока от первичных ИП поступают по линиям связи на входы модулей аналогового ввода R500 AI 08 052 и преобразуются в цифровой код, пропорциональный входному сигналу;
- аналоговые сигналы напряжения постоянного тока от первичных ИП поступают по линиям связи на входы модулей аналогового ввода R500 AI 08 052 и преобразуются в цифровой код, пропорциональный входному сигналу;
- сигналы с термопреобразователей сопротивления по ГОСТ 6651-2009 поступают по линиям связи на входы модулей аналогового ввода R500 AI 08 131 и преобразуются в цифровой код, пропорциональный входному сигналу;
- сигналы с термопар по ГОСТ Р 8.585-2001 поступают по линиям связи на входы модулей аналогового ввода R500 AI 08 131 и преобразуются в цифровой код, пропорциональный входному сигналу;
- частотные сигналы от первичных ИП поступают по линиям связи на входы модулей счета импульсов R500 DA 03 011 и преобразуются в цифровой код, пропорциональный входному сигналу;
- цифровые коды от модулей ввода аналоговых сигналов (или модулей счета импульсов) поступают в модуль центрального процессора и преобразовываются в соответствующие значения физических параметров технологического процесса, и данные с интерфейсных входов отображаются на мнемосхемах мониторов рабочих станций операторов в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируются в базу данных комплекса;
- сигналы управления и регулирования (сигналы силы постоянного тока и напряжения постоянного тока) формируются комплексом с помощью модулей вывода аналоговых сигналов R500 AO 08 031 и поступают на входы исполнительных устройств.
Заводской номер 4097.26.001 комплекса, состоящий из арабских цифр, нанесен методом лазерной гравировки на маркировочную табличку, расположенную на двери шкафа управления комплекса. Места нанесения заводского номера и знака утверждения типа, а также общий вид маркировочной таблички комплекса приведены на рисунке 1.

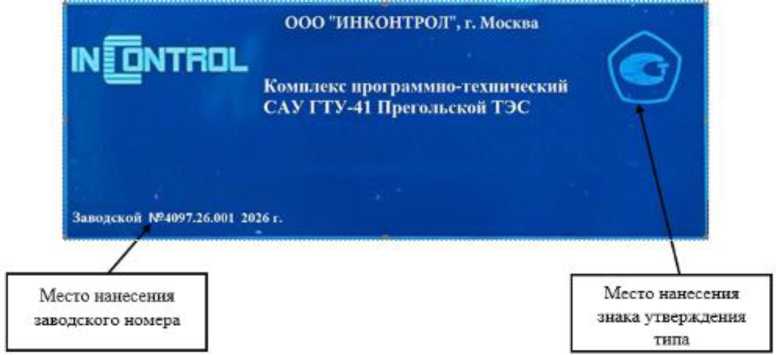

Рисунок 1 - Общий вид маркировочной таблички комплекса
Защита от несанкционированного доступа обеспечивается путем запирания шкафа на специализированные встроенные замки.
Конструкция комплекса и условия его эксплуатации не предусматривают нанесение знака поверки непосредственно на комплекс.
Пломбирование комплекса не предусмотрено.
Общий вид комплекса представлен на рисунке 2.

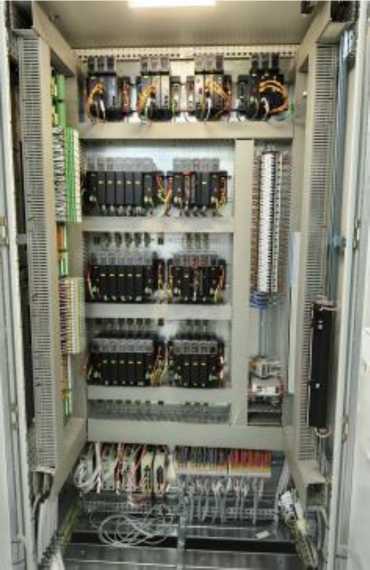

Рисунок 2 - Общий вид комплекса
Программное обеспечение
Программное обеспечение (далее - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: ПО модулей ввода/вывода и ПО модулей центрального процессора (далее - ЦП) контроллера программируемого логического REGUL RX00 исполнения REGUL R500. ПО модулей ЦП, в свою очередь, состоит из системного ПО и прикладного ПО.
ПО модулей ввода/вывода недоступно для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода «высокий» в соответствии Р 50.2.077-2014.
Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода. Уровень защиты ПО среды исполнения «средний» в соответствии с Р 50.2.077-2014.
Прикладное ПО разработано изготовителем для комплекса и загружено в среду исполнения и не относится к метрологически значимой части ПО комплекса.
Идентификационные данные ПО приведены в таблице 2. Метрологические характеристики комплекса нормированы с учетом ПО.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
RegulRTS |
|
Номер версии (идентификационный номер) ПО среды исполнения |
не ниже 3.5.6.1 |
|
Номер версии (идентификационный номер) ПО модулей ввода/вывода |
не ниже 1.0.3.4 |
Технические характеристики
Таблица 3 - Метрологические характеристики ИК комплекса
|
Тип ИК |
Диапазон измерений |
Тип модулей ввода/вывода аналоговых сигналов |
Пределы допускаемой погрешности |
|
ИК входных сигналов силы постоянного тока |
от 4 до 20 мА |
R500 AI 08 052 |
у: ±0,1 % |
|
ИК входных сигналов напряжения постоянного тока |
от -10 до +10 В |
R500 AI 08 052 |
у: ±0,1 % |
|
ИК входных сигналов термопреобразователей сопротивления |
Сигналы (Ом) термопреобразователей сопротивления с НСХ Pt1001) (а=0,00385 °C-1) в диапазонах измерений: от 0 °C до +100 °C |
R500 AI 08 131 |
Л: ±0,5 °C (четырехпровод ная схема подключения) |
|
Сигналы (Ом) термопреобразователей сопротивления с НСХ PtlOO1) (а=0,00385 °C-1) в диапазонах измерений: от -50 °C до +200 °C, от -50 °C до +150 °C, от -50 °C до +100 °C |
Л: ±0,7 °C (трехпроводная схема подключения) | ||
|
ИК входных сигналов термопар |
Сигналы (мВ) термопар с НСХ ТХА (K)2) в диапазонах измерений: от -50 °C до +700 °C, от -50 °C до +500 °C, от -50 °C до +400 °C, от -50 °C до +100 °C, от 0 °C до +100 °C, от 0 °C до +200 °C, от 0 °C до +500 °C |
R500 AI 08 131 |
Л: ±2,5 °C3) |
|
ИК входных частотных сигналов |
от 1 до 6000 Гц 4) |
R500 DA 03 011 |
6: ±0,01 % |
|
ИК выходных сигналов силы постоянного тока |
от 4 до 20 мА |
R500 AO 08 031 |
у: ±0,1 % |
|
ИК выходных сигналов напряжения постоянного тока |
от -10 до +10 В |
R500 AO 08 031 |
у: ±0,1 % |
Продолжение таблицы 3
|
Тип ИК |
Диапазон измерений |
Тип модулей ввода/вывода аналоговых сигналов |
Пределы допускаемой погрешности |
|
1) В соответствии с 2) В соответствии с i 3) Пределы допускае указаны с учетом погреш] Компенсация температур] встроенного в модуль дат 4) Диапазон измере! настроек измерительного Приняты следующи у - пределы допу принята разность между м Л - абсолютная пог 6 - относительная п а - температурный Приняты следующи НСХ - номинальная |
ГОСТ 6651-2009. ГОСТ Р 8.585-2001. ;мой погрешности измерений ИК входных сигналов термопар ности компенсации температуры холодного спая термопары. ы холодного спая термопары выполняется с использованием чика температуры. iin'i частотного сигнала зависит от типа подключаемого датчика и канала. е обозначения: скаемой приведенной погрешности, % (нормирующим значением 1аксимальным и минимальным значениями диапазона измерений); эешность; огрешность; коэффициент термопреобразователей сопротивления. е сокращения: статическая характеристика. | ||
Таблица 4 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество ИК, шт. |
375 |
|
Параметры электрического питания: - напряжение переменного тока, В - напряжение постоянного тока, В - напряжение постоянного тока, В - частота переменного тока, Гц |
230 (от 195,5 до 253) 220 (от 187 до 242) 24 (от 18 до 30) от 49 до 51 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84,0 до 106,0 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч, не менее |
150000 |
|
Срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится методом лазерной гравировки на маркировочную табличку в месте, приведенном на рисунке 1, расположенную на двери шкафа управления комплекса.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Комплекс программно-технический САУ ГТУ-41 Прегольской ТЭС |
_ |
1 |
|
Формуляр |
ИК.4097-АТХ5.ФО |
1 |
|
Инструкция по эксплуатации |
ИК.4097-АТХ5.ИС100 |
1 |
Сведения о методах измерений
приведены в разделе 2 «Общие сведения» формуляра ИК.4097-АТХ5.ФО.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
