Источники питания переменного тока АКИП-1215
| Номер в ГРСИ РФ: | 99172-26 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Фирма "UNI TREND TECHNOLOGY (CHINA) CO., LTD", Китай |
Источники питания переменного тока АКИП-1215 (далее по тексту - источники) предназначены для воспроизведения и измерений напряжения и силы переменного тока, а также для измерений частоты и мощности.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99172-26 | |||||||||
| Действует | по 13.08.2031 | |||||||||
| Наименование | Источники питания переменного тока | |||||||||
| Модель | АКИП-1215 | |||||||||
| Модификации |
АКИП-1215/1 АКИП-1215/2 |
|||||||||
| Приказы |
№1622 от
13.08.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 6cf32dd4-0608-82f1-4a7f-06eeb0687034 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
UNI-TREND TECHNOLOGY CO., LTD, КИТАЙ, No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province
Поверка
| Методика поверки / информация о поверке |
МП-ПР-19-2026 ГСИ. Источники питания переменного тока АКИП-1215. Методика поверки
(с 13.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99172-26: Описание типа
2026-99172-26.pdf
|
Скачать | 146.4 КБ | |
|
99172-26: Методика поверки
МП-ПР-19-2026
2026-mp99172-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Источники питания переменного тока АКИП-1215 (далее по тексту - источники) предназначены для воспроизведения и измерений напряжения и силы переменного тока, а также для измерений частоты и мощности.
Описание
Принцип действия источников основан на принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Источники представляют собой электронные устройства, формирующие на выходе из напряжения сети питания, регулируемые напряжение и силу переменного тока. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного регулятора, расположенных на лицевой панели источников.
Источники оснащены цифровыми измерителями напряжения, силы тока, частоты и мощности, позволяющими контролировать одновременно все эти параметры. Имеется функция создания и воспроизведения тестовых последовательностей (выходных профилей) без использования ПК.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку. На передней панели источников расположены: сенсорный цветной дисплей, предназначенный для отображения режимов работы и параметров на выходе в цифровом виде; кнопки управления меню, цифровая клавиатура, поворотный регулятор для плавной установки значений выходных параметров, розетка для подключения нагрузки (тип розетки определяется при заказе), выключатель сетевого питания.
На задней панели источников расположены: розетка подключения к сети переменного тока, выходные клеммы, разъем интерфейса управления RS-232, разъемы интерфейсов аналогового управления, дублирующая розетка для подключения нагрузки и отверстия системы вентиляции.
Источники выпускаются в двух модификациях АКИП-1215/1, АКИП-1215/2, которые отличаются максимальными значениями выходных параметров (ток и мощность).
Серийный номер, идентифицирующий каждый экземпляр источников, в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса (рисунок 2).
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора (рисунок 1).
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежный винт на задней панели корпуса (рисунок 2).

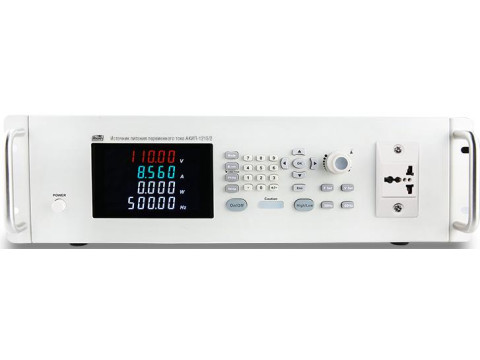

Рисунок 1. Общий вид источников с местами нанесения знака утверждения типа (А) и нанесения знака поверки (Б)

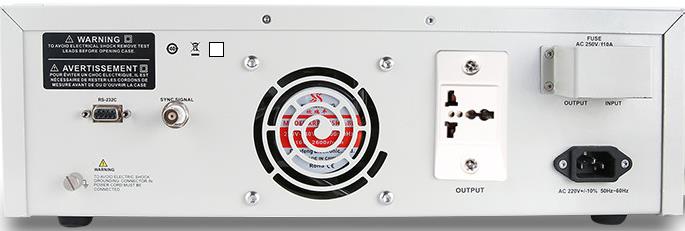

Рисунок 2. Вид задней панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Интерфейс пользователя может быть реализован на английском или русском языке (определяется условиями заказа на поставку). Цвет корпуса источников может отличаться от представленного на рисунках.
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер на заводе-изготовителе во время производственного цикла.
ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования источников. Обновление ПО в процессе эксплуатации не осуществляется. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
АКИП-1215/1 |
АКИП-1215/2 | |
|
Диапазоны установки и измерений напряжения, В - шкала 150 В - шкала 300 В |
от 0,01 до 150,00 от 0,01 до 300,00 | |
|
Дискретность установки и измерений напряжения, В |
0,01 | |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±0,01-иПреЯ | |
|
Пределы допускаемой абсолютной погрешности измерений напряжения, В |
±(0,005^пред + 0,05) | |
|
Диапазон установки и измерений частоты, Гц |
от 45 до 250 | |
|
Дискретность установки и измерений частоты, Гц |
0,01 | |
|
Пределы допускаемой абсолютной погрешности установки частоты, Гц |
±0,01^пред | |
|
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
±(0,001^Бпред + 0,05) | |
|
Нестабильность воспроизведения выходного напряжения при изменении силы тока нагрузки, В |
±0,035 •иуст | |
|
Диапазоны измерений силы тока, А: - шкала 150 В - шкала 300 В |
от 0,001 до 4,200 от 0,001 до 2,100 |
от 0,001 до 8,400 от 0,001 до 4,200 |
|
Дискретность измерений силы тока, А |
0,001 | |
|
Пределы допускаемой абсолютной погрешности измерений силы тока, А |
±(0,001<[пред + 0,005) | |
|
Максимальная выходная мощность, В^А |
500 |
1000 |
|
Дискретность измерений активной мощности, Вт |
0,01 | |
|
Пределы допускаемой абсолютной погрешности измерений активной мощности, Вт: |
±(0,005-Рпред + 0,05) | |
Примечания:
ипред - верхнее предельное значение диапазона установки и измерений напряжения, В
UycT - установленное значение напряжения на выходе источника, В
Fпред - верхнее предельное значение диапазона установки и измерений частоты, Гц
1пред - верхнее предельное значение диапазона измерений силы тока, А
Рпред - верхнее предельное значение диапазона измерений мощности, Вт
аблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
аблица 3 - Основные технические характеристики источников питания
|
Наименование характеристики |
Значение | |
|
АКИП-1215/1 |
АКИП-1215/2 | |
|
Напряжение сети питания частотой 50 Гц, В |
от 218,5 до 241,5 | |
|
Масса, кг, не более |
17,5 |
20,7 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
430x132x483 | |
|
Рабочие условия применения: температура окружающего воздуха, °C относительная влажность, %, не более |
от +5 до +40 80 | |
Знак утверждения типа
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность источников питания
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Источник питания переменного тока |
АКИП-1215 1) |
1 |
|
Сетевой шнур питания |
- |
1 |
|
Руководство по эксплуатации на CD-диске |
- |
1 |
|
1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в разделе «ПОРЯДОК РАБОТЫ» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Росстандарта от 17.03.2022 года № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 10.09.2025 года № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Стандарт предприятия UNI-TREND TECHNOLOGY CO., LTD «Источники питания переменного тока АКИП-1215».
