Трансформаторы напряжения индуктивные JDQXF-500
| Номер в ГРСИ РФ: | 99176-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Shandong Taikai Instrument Transformer Co., Ltd.", Китай |
|
99176-26: Описание типа
2026-99176-26.pdf
|
Скачать | 130.9 КБ |
Трансформаторы напряжения индуктивные JDQXF-500 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока 500 кВ промышленной частоты 50 Гц. Трансформаторы предназначены для установки в КРУЭ.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99176-26 | ||||||||||||
| Наименование | Трансформаторы напряжения индуктивные | ||||||||||||
| Модель | JDQXF-500 | ||||||||||||
| Приказы |
№1622 от
13.08.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 12b8e5b7-14b6-2bdd-3d49-39932f34fa1d | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Shandong Taikai Instrument Transformer Co., Ltd., КИТАЙ, Longteng Road 1888, Tai’an South High-tech Development Zone, Tai'an city, Shandong Province
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
(с 13.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99176-26: Описание типа
2026-99176-26.pdf
|
Скачать | 130.9 КБ |
Описание типа
Назначение
Трансформаторы напряжения индуктивные JDQXF-500 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока 500 кВ промышленной частоты 50 Гц. Трансформаторы предназначены для установки в КРУЭ.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.
К средствам измерений данного типа относятся трансформаторы напряжения индуктивные JDQXF-500 с заводскими номерами J25112604, J25112605, J25112606.
Трансформаторы являются однофазными заземляемыми индуктивными трансформаторами. Трансформаторы имеют две основные вторичные обмотки и одну дополнительную вторичную обмотку. Трансформаторы помещены в корпус, заполненный элегазом под давлением 0,5 МПа. Присоединение трансформаторов к элегазовым высоковольтным токопроводам осуществляется с помощью фланцевого стыковочного узла с герметичной прокладкой.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на табличку технических данных методом гравировки в месте, указанном на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование клеммной коробки осуществляется навесной свинцовой пломбой на проволоке.
Общий вид трансформаторов и место нанесения заводского номера представлены на рисунке 1.

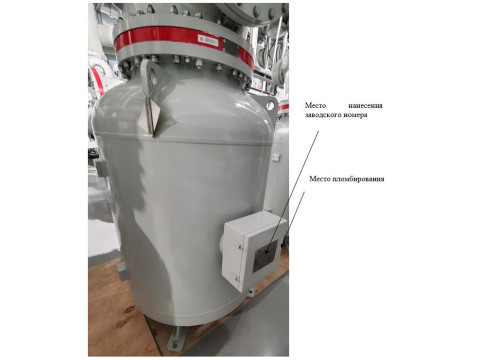

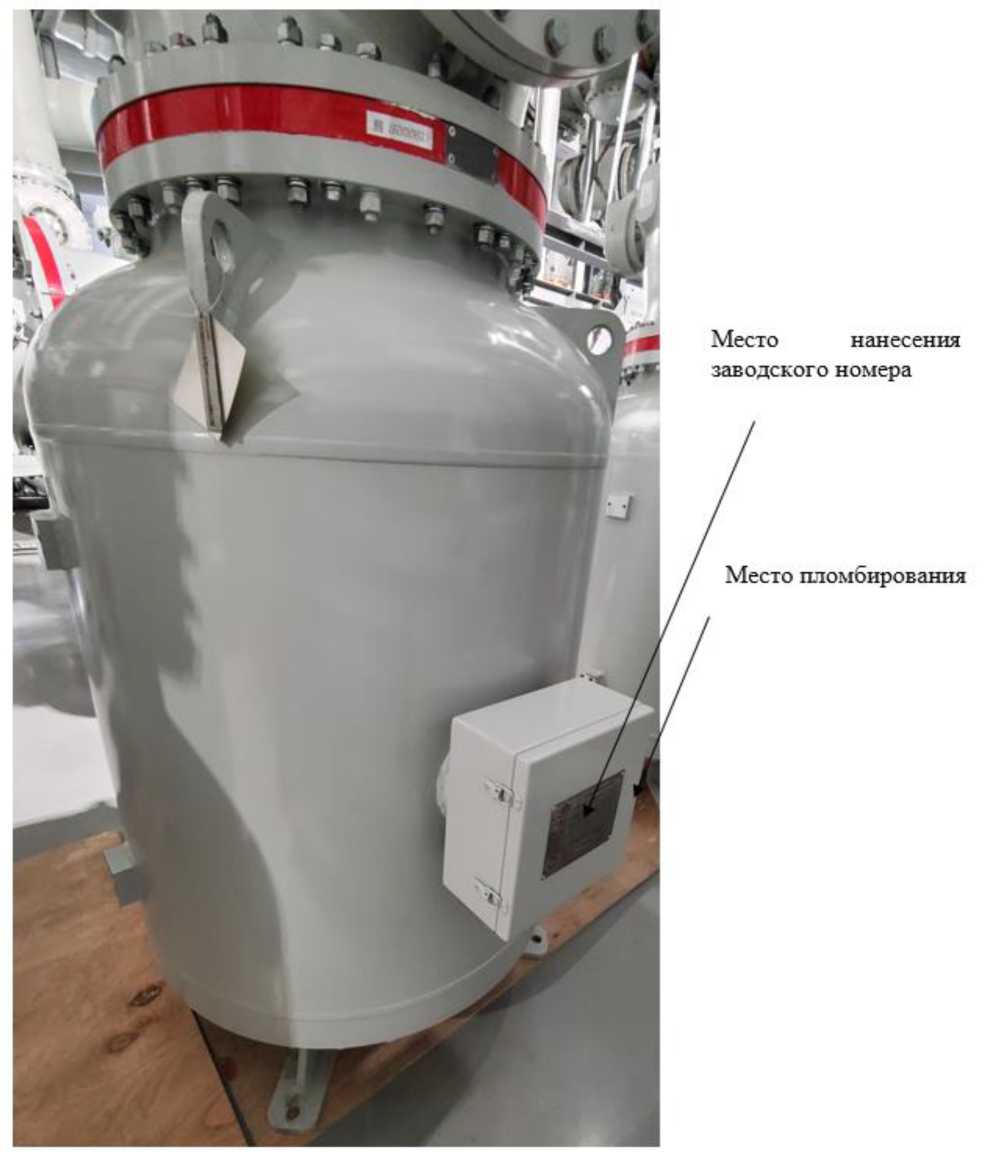

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
500/^3 |
|
Номинальные напряжения основных вторичных обмоток, кВ |
0,1^3 |
|
Класс точности основных вторичных обмоток по ГОСТ IEC 61689-32012 |
0,2 |
|
Номинальная мощность основных вторичных обмоток трансформаторов при коэффициенте мощности (cos ф) активноиндуктивной нагрузки 0,8, В^А |
50 |
|
Номинальное напряжение дополнительной вторичной обмотки, кВ |
0,1 |
|
Класс точности дополнительной вторичной обмотки по ГОСТ IEC 61689-3-2012 |
3Р |
|
Номинальная мощность дополнительной вторичной обмотки трансформаторов при коэффициенте мощности (cos ф) активноиндуктивной нагрузки 0,8, В^А |
300 |
|
Номинальная частота напряжения сети, Гц |
50 |
|
Номинальный коэффициент напряжения Fv |
1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, оС |
от -25 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплектность СИ приведена в таблице 3.
Таблица 3 - Комплектность СИ
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор напряжения индуктивный |
JDQXF-500 |
1 |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации |
0.1-VT |
1 |
|
Протокол заводских испытаний |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 «Введение» руководства по эксплуатации.
Нормативные документы
ГОСТ IEC 61689-3-2012 «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 07 августа 2023 года № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
