Анализаторы пыли PM-BAM
| Номер в ГРСИ РФ: | 99181-26 |
|---|---|
| Производитель / заявитель: | ООО «ППМ Сервис», г. Санкт-Петербург |
Анализаторы пыли PM-BAM (далее по тексту - анализаторы) предназначены для автоматических непрерывных измерений массовой концентрации пыли (общая пыль (TSP) и по фракциям PM10, PM2.5) в атмосферном воздухе.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99181-26 | |||||||||
| Действует | по 11.08.2031 | |||||||||
| Наименование | Анализаторы пыли | |||||||||
| Модель | PM-BAM | |||||||||
| Модификации |
PM-BAM 035 PM-BAM 001 |
|||||||||
| Приказы |
№1601 от
11.08.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 3b873005-3c84-58fb-e760-6782de335795 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ППМ Сервис», РОССИЯ, 196158, г. Санкт-Петербург, Дунайский пр-кт, д. 13, корп. 1, лит. А, помещ. 123
Поверка
| Методика поверки / информация о поверке |
МП-1241-2026 ГСИ. Анализаторы пыли PM-BAM. Методика поверки.
(с 11.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.08.2026 |
Поверители
Скачать
|
99181-26: Описание типа
2026-99181-26.pdf
Файл устарел
|
Скачать | 281.6 КБ | |
|
99181-26: Методика поверки
МП-1241-2026
2026-mp99181-26.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
99181-26: Описание типа
2026-99181-26-1.pdf
|
Скачать | 281.6 КБ | |
|
99181-26: Методика поверки
МП-1241-2026
2026-mp99181-26-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Анализаторы пыли PM-BAM (далее по тексту - анализаторы) предназначены для автоматических непрерывных измерений массовой концентрации пыли (общая пыль (TSP) и по фракциям PM10, PM2.5) в атмосферном воздухе.
Описание
Принцип действия - радиоизотопный. Анализируемая проба воздуха прокачивается через фильтровальную ленту с помощью побудителя расхода. Осаждённые на её поверхности частицы пыли поглощают проходящее через них бета-излучение, испускаемое источником ионизирующего излучения на основе углерода-14 (14С). Регистрация прошедшего излучения осуществляется детектором - счётчиком Гейгера-Мюллера. Ослабление бета-излучения вследствие наличия на фильтровальной ленте частиц пыли пропорционально их массе.
В анализаторе для измерений массовой концентрации общей пыли и по фракциям PM10, PM2.5 используются соответствующие элементы фракционного разделения (рисунок 1).

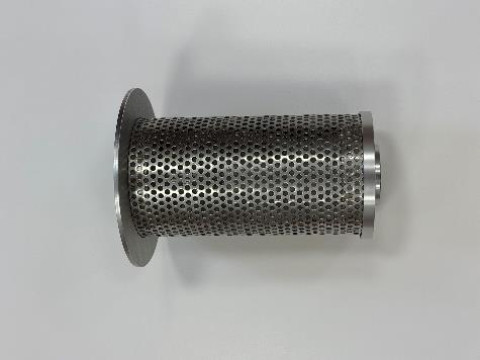

Насадок для измерений массовой концентрации общей пыли (TSP)

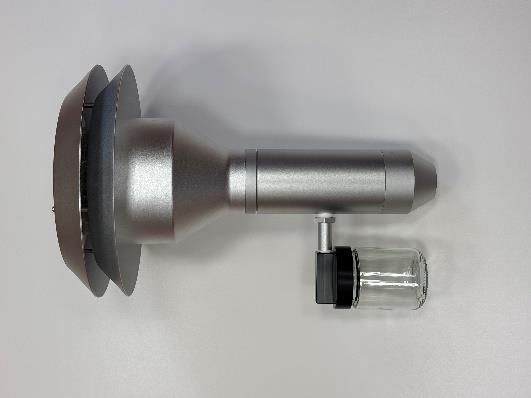

Импактор для измерений массовой концентрации пыли по фракции PM10

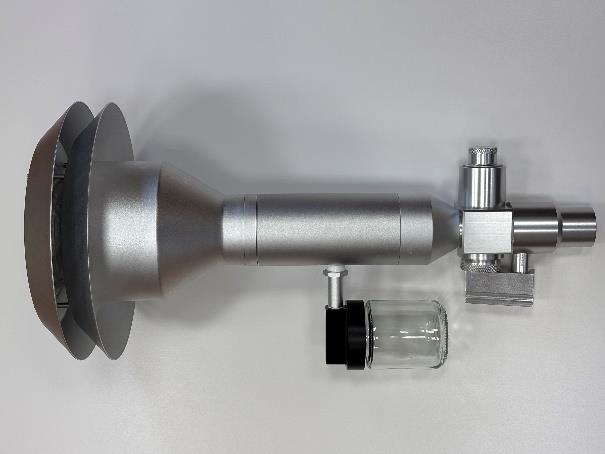

Импактор с циклоном для измерений массовой концентрации пыли по фракции PM2.5
Рисунок 1 - Общий вид элементов фракционного разделения
Конструктивно анализаторы состоят из пробоотборного устройства, системы фильтрующей, аналитической системы и системы управления:
- пробоотборное устройство включает в себя пробоотборный зонд, нагреватель, массовый расходомер и пробоотборный насос;
- система фильтрующая состоит из устройства для перемещения рулонной фильтрованной ленты;
- аналитическая система - это модуль анализа методом поглощения бета-излучения;
- система управления использует открытый коммуникационный протокол для компьютерного управления, позволяющий контролировать отбор проб, перемещать ленты, проводить подсчет и детектирование частиц, запись расхода, расчет массовой концентрации пыли и отображение результатов.
Результаты измерений отображаются на дисплее анализатора и могут выводиться в виде аналогового токового сигнала от 4 до 20 мА, а также передаваться на внешнее устройство через интерфейс связи RS 485.
Дополнительно в состав анализатора могут входить датчик параметров окружающей среды (температуры, влажности воздуха и атмосферного давления), датчик скорости и направления ветра, шумомер.
Анализаторы выпускаются в модификациях PM-BAM 035 и PM-BAM 001, которые отличаются друг от друга диапазоном измерений массовой концентрации пыли, температурой окружающей среды условий эксплуатации, габаритными размерами, массой и исполнением корпуса.
Анализатор пыли PM-BAM 035 выпускается в металлическом корпусе и предназначен для измерений массовой концентрации пыли в диапазоне от 0,02 до 35 мг/м3. Управление осуществляется с помощью сенсорного ЖК-дисплея. Данная модификация может оснащаться внешним насосом.
Анализатор пыли PM-BAM 001 выпускается в металлическом корпусе и предназначен для измерений массовой концентрации пыли в диапазоне от 0,01 до 1 мг/м3. Управление осуществляется с помощью сенсорного ЖК-дисплея.
Общий вид анализаторов представлен на рисунке 2.
Пломбирование анализаторов от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на анализаторы не предусмотрено.

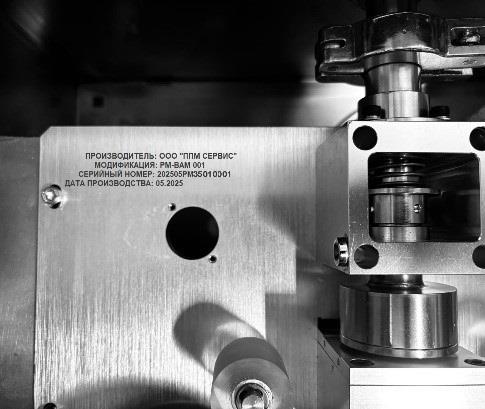

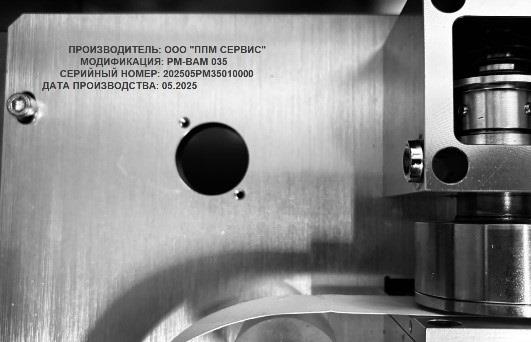

Анализаторы имеют серийные номера, которые в виде цифрового обозначения, состоящего из арабских цифр (или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита), наносятся методом лазерной гравировки на внутреннюю часть анализаторов под дверцу.

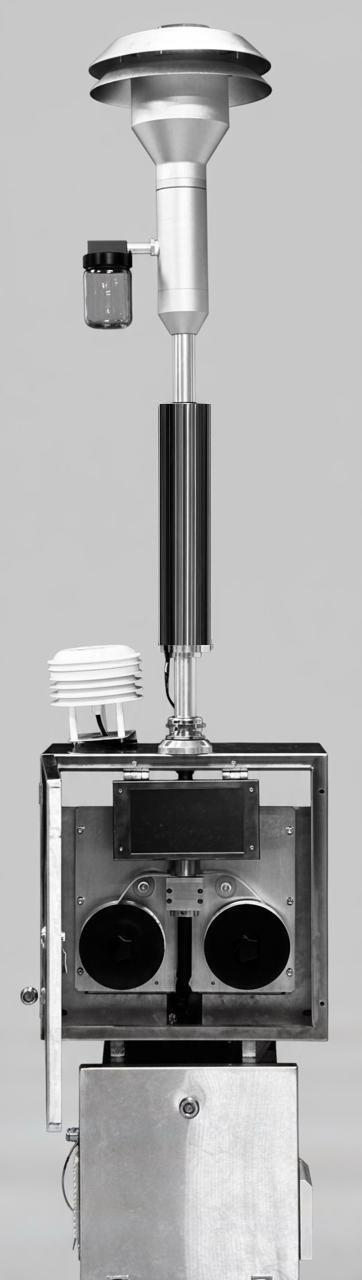

модификация PM-BAM 035
место нанесения серийного номера

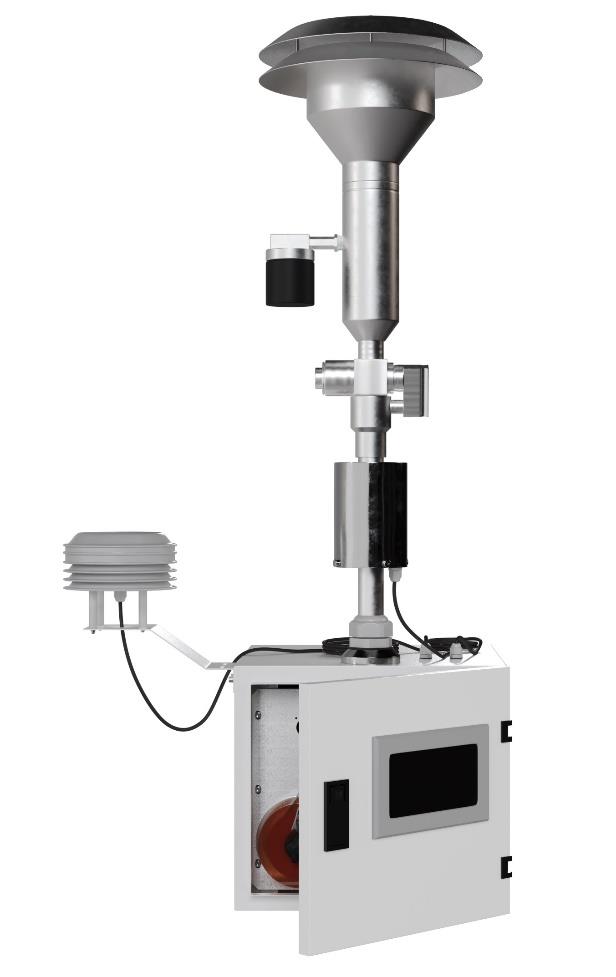

модификация PM-BAM 001
Рисунок 2 - Общий вид анализаторов
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее по тексту - ПО) и имеют защиту ПО от преднамеренных или непреднамеренных изменений.
ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи измерений, в том числе и на внешние устройства.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
311D_240624_2300_SGK |
|
Номер версии (идентификационный номер) ПО, не ниже |
311D |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации пыли (TSP, PM10, PM2.5), мг/м3: - модификация PM-BAM 035 - модификация PM-BAM 001 |
от 0,021) до 35 от 0,01 до 1 |
|
Пределы допускаемой приведённой2) погрешности измерений массовой концентрации пыли (TSP, РМ10, РМ2.5), %: - модификация PM-BAM 001 (в поддиапазоне от 0,01 до 0,023) мг/м3 включ.) |
±20 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации пыли (TSP, РМ10, РМ2.5), %: - модификация PM-BAM 035 - модификация PM-BAM 001 (в поддиапазоне св. 0,02 до 1 мг/м3) |
±20 ±20 |
|
Номинальный объемный расход отбираемой воздушной пробы, дм3/мин |
16,7 |
|
Пределы допускаемой относительной погрешности объемного расхода отбираемой воздушной пробы относительно номинального значения, % |
±5 |
|
1) граница диапазона измерений приведена для времени отбора пробы не менее 200 мин; 2) приведенная погрешность нормирована к верхнему пределу поддиапазона измерений; 3) граница поддиапазона измерений приведена для времени отбора пробы не менее 200 мин. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
|
Потребляемая мощность, Вт, не более |
150 |
|
Габаритные размеры (высотахширинахглубина), мм, не более: - модификация PM-BAM 035 - модификация PM-BAM 001 |
1460х641х410 860х641х310 |
|
Масса, кг, не более: - модификация PM-BAM 035 - модификация PM-BAM 001 |
54 26 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - модификация PM-BAM 035 - модификация PM-BAM 001 - относительная влажность, %, не более - атмосферное давление, кПа |
от -30 до +50 от 0 до +50 85 от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор пыли1) |
PM-BAM |
1 шт. |
|
Насадок для измерений массовой концентрации общей пыли (TSP)1) |
- |
1 шт. |
|
Импактор для измерений массовой концентрации пыли по фракции PM101) |
- |
1 шт. |
|
Импактор с циклоном для измерений массовой концентрации пыли по фракции PM2.51) |
- |
1 шт. |
|
Датчик параметров окружающей среды |
PM-597 |
1 шт. |
|
Насос |
- |
1 шт. |
|
Головка пробоотборная |
- |
1 шт. |
|
Опора установочная (для мод. PM-BAM 035) |
- |
1 шт. |
|
Шумомер2) |
- |
1 шт. |
|
Датчик скорости и направления ветра2) |
- |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.53-130-00158975723-2025 |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
1) в соответствии с заказом; 2) опционально (по заказу). | ||
Сведения о методах измерений
приведены в пункте 2.3 «Принцип измерения» документа РЭ 26.51.53-130-001-58975723-2025 «Анализаторы пыли PM-BAM. Руководство по эксплуатации»
Нормативные документы
Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
ТУ 26.51.53.130-001-58975723-2025 «Анализаторы пыли PM-BAM. Технические условия»
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3.1.2)
