Анализаторы качества элегаза АКЭ
| Номер в ГРСИ РФ: | 99182-26 |
|---|---|
| Производитель / заявитель: | ООО «Новые Трансформаторные Технологии - Инжиниринговая Компания» (НТТ-ИК), г. Санкт-Петербург |
Анализаторы качества элегаза АКЭ (далее - анализаторы) предназначены для измерений объемной доли гексафторида серы (элегаза, SF6) и объемной доли воды (Н2О) в дугогасительных камерах и устройствах с элегазовой изоляцией в распределительных устройствах среднего и высокого напряжения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99182-26 | ||||||
| Действует | по 17.08.2031 | ||||||
| Наименование | Анализаторы качества элегаза | ||||||
| Модель | АКЭ | ||||||
| Модификации |
АКЭ-3101-Р АКЭ-3101 АКЭ-3102 АКЭ-3102-Р АКЭ-2101 АКЭ-2102 АКЭ-1101 АКЭ-1102 АКЭ-4101-Р АКЭ-4102-Р АКЭ-5101-Р АКЭ-5102-Р АКЭ-6101-Р АКЭ-6102-Р |
||||||
| Приказы |
№1647 от
17.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 30b05a27-642c-51d0-153d-e7b1cde4a9cc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НТТ-ИК», РОССИЯ, 187330, Ленинградская обл., Кировский р-н, г. Отрадное, Ленинградское ш., д. 122, помещ. 2, каб. 15
Поверка
| Методика поверки / информация о поверке |
МП-242-2654-2026 ГСИ. Анализаторы качества элегаза АКЭ. Методика поверки.
(с 17.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99182-26: Описание типа
2026-99182-26.pdf
|
Скачать | 141.5 КБ | |
|
99182-26: Методика поверки
МП-242-2654-2026
2026-mp99182-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Анализаторы качества элегаза АКЭ (далее - анализаторы) предназначены для измерений объемной доли гексафторида серы (элегаза, SFe) и объемной доли воды (Н2О) в дугогасительных камерах и устройствах с элегазовой изоляцией в распределительных устройствах среднего и высокого напряжения.
Описание
Анализаторы представляют собой переносные приборы циклического действия. Конструктивно анализаторы выполнены одноблочными в корпусе в виде транспортного чемодана или в пластиковом корпусе с транспортным чемоданом для переноски.
Анализаторы имеют один или два измерительных канала- объемной доли гексафторида серы (элегаза, SF6) и/или объемной доли воды (Н2О) и не более четырех индикаторных каналов (SO2, HF, H2S, CO).
Анализаторы выпускаются в следующих модификациях: АКЭ-3101-Р, АКЭ-3101, АКЭ-3102, АКЭ-3102-Р, АКЭ-2101, АКЭ-2102, АКЭ-1101, АКЭ-1102, АКЭ-4101-Р, АКЭ-4102-Р, АКЭ-5101-Р, АКЭ-5102-Р, АКЭ-6101-Р, АКЭ-6102-Р, которые отличаются наличием или отсутствием измерительных каналов (SF6, Н2О), дополнительных индикаторных каналов (SO2, HF, H2S, CO), а также дополнительных опций, например, комплекта специализированных переходников.
У анализаторов модификаций АКЭ-3101-Р, АКЭ-3101, АКЭ-3102, АКЭ-3102-Р, АКЭ-5101-Р, АКЭ-5102-Р, АКЭ-6101-Р, АКЭ-6102-Р имеются измерительные каналы объемной доли гексафторида серы (элегаза, SF6) и объемной доли воды (Н2О), дополнительные индикаторные каналы (SO2, H2S, CO).
У анализаторов модификаций АКЭ-2101, АКЭ-2102 имеются измерительные каналы объемной доли гексафторида серы (элегаза, SF6) и объемной доли воды (Н2О).
У анализаторов модификации АКЭ-1101 имеется только измерительный канал объемной доли воды (Н2О).
У анализаторов модификации АКЭ-1102 имеется только измерительный канал объемной доли гексафторида серы (элегаза, SFe).
У анализаторов модификации АКЭ-4101-Р, АКЭ-4102-Р имеются измерительные каналы объемной доли гексафторида серы (элегаза, SF6) и объемной доли воды (Н2О), дополнительные индикаторные каналы (SO2, HF, H2S, CO).
Принцип действия датчика гексафторида серы в анализаторах основан на измерении скорости распространения звука в анализируемой пробе газовой смеси.
Принцип действия датчика объемной доли воды в анализаторах - емкостной.
Результаты измерений выводятся на жидкокристаллический дисплей, расположенный на передней панели анализатора. Электрическое питание анализатора осуществляется от встроенного аккумулятора.
Способ отбора пробы - принудительный. Проба подается под избыточным давлением.
Доступ в режим корректировки показаний анализаторов защищен программным способом. В анализаторах механические узлы регулировки отсутствуют. Защита от доступа к элементам конструкции не предусмотрена.
Общий вид анализаторов приведен на рисунках 1 - 4. Серийный номер анализатора в виде цифрового обозначения указан на наклейке, расположенной на верхней панели анализаторов, представленной на рисунке 5. Информация на наклейку нанесена печатным способом. Нанесение знака поверки на корпус анализаторов не предусмотрено.
Место нанесения наклейки со знаком утверждения типа

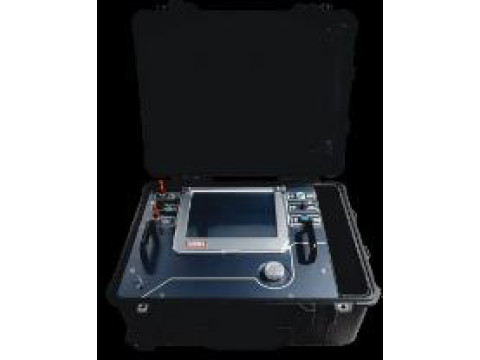

Рисунок 1 - Общий вид анализаторов модификаций АКЭ-3101-Р, АКЭ-3102-Р, АКЭ-4101-Р, АКЭ-4102-Р, АКЭ-5101-Р, АКЭ-5102-Р, АКЭ-6101-Р, АКЭ-6102-Р
Место нанесения наклейки со знаком утверждения типа
Рисунок 2 - Общий вид анализаторов модификаций АКЭ-3101, АКЭ-3102
Место нанесения наклейки со знаком утверждения типа
Рисунок 3 - Общий вид анализаторов модификаций АКЭ-2101, АКЭ-2102
Место нанесения наклейки со знаком утверждения типа
Рисунок 4 - Общий вид анализаторов модификаций АКЭ-1101, АКЭ-1102
Рисунок 5 - Общий вид наклейки с серийным номером
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО).
Во встроенном ПО реализованы функции:
- обработка сигнала газового сенсора и вычисление объемной доли измеряемого компонента;
- отображение результатов измерений на встроенном дисплее;
- выполнение автоматической самодиагностики при включении;
- контроль корректности структуры калибровочных и служебных данных;
- сохранение результатов измерений во внутреннюю энергонезависимую память. Влияние встроенного ПО учтено при нормировании метрологических характеристик. Анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО__________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SW |
|
Номер версии (идентификационный номер) ПО |
1.X.X |
|
Примечание - номер версии встроенного ПО состоит из двух частей: номер версии метрологически значимой части ПО (1.); номер версии метрологически незначимой части ПО (х.х), где «х.х» может принимать значения в диапазоне от 0.0 до 9.9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли гексафторида серы, % |
от 0 до 100 |
|
Пределы допускаемой основной абсолютной погрешности измерений объемной доли гексафторида серы, % |
± 1 |
|
Диапазон измерений объемной доли воды, млн-1 |
от 10 до 500 |
|
Пределы допускаемой основной относительной погрешности измерений объемной доли воды, % |
± 25 |
|
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
1 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах условий эксплуатации на каждые 10 °С, в долях от предела допускаемой основной погрешности |
± 0,4 |
|
Нормальные условия измерений - температура окружающей среды, °С |
от +18 до +24 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний объемной доли SO2, млн-1 |
от 0 до 2000 |
|
Диапазон показаний объемной доли HF, млн-1 |
от 0 до 10 |
|
Диапазон показаний объемной доли H2S, млн-1 |
от 0 до 100 |
|
Диапазон показаний объемной доли CO, млн-1 |
от 0 до 500 |
|
Диапазон показаний объемной доли воды, млн-1 |
от 10 до 24000 |
|
Время прогрева, мин, не более |
15 |
|
Время одного измерения, мин, не более |
15 |
|
Напряжение от сети переменного тока, В |
от 100 до 240 |
|
Частота переменного тока, Гц |
от 49 до 51 |
|
Масса, кг, не более |
25 |
|
Габаритные размеры анализаторов, мм, не более: - длина - ширина - высота |
560 460 270 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от 0 до +40 от 15 до 90 от 90,6 до 104,8 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
2000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, на титульный лист паспорта и на корпус анализатора в виде наклейки, как указано на рисунках 1 - 4.
Комплектность
Таблица 5 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор качества элегаза |
АКЭ-3101-Р, АКЭ-3101, АКЭ-3102, АКЭ-3102-Р, АКЭ-2101, АКЭ-2102, АКЭ-1101, АКЭ-1102, АКЭ-4101-Р, АКЭ-4102-Р, АКЭ-5101-Р, АКЭ-5102-Р, АКЭ-6101-Р, АКЭ-6102-Р |
1 шт. |
|
Измерительный PTFE шланг с металлической оплеткой и самозакрывающимися муфтами с двух сторон |
- |
1 шт. |
|
Соединение DN8 |
- |
1 шт. |
|
Соединение DN20 |
- |
1 шт. |
|
Кабель питания или блок питания |
- |
1 шт. |
|
Паспорт |
НБЦА.413000.001 |
1 экз. |
|
Руководство по эксплуатации |
НБЦА.413000 |
1 экз. |
Сведения о методах измерений
приведены в документе НБЦА.413000 «Анализаторы качества элегаза АКЭ. Руководство по эксплуатации», в разделах 4.2 «Подготовка к проведению измерений» и 4.3 «Интерфейс измерений».
Нормативные документы
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ТУ 26.51.53-008-65893227-2023 Анализаторы качества элегаза АКЭ. Технические условия
