Дальномер лазерный лунный ИБПА.462215.003

Назначение

Дальномер лазерный лунный ИБПА.462215.003 (далее - ЛЛД) предназначен для определения дальности до ретрорефлекторов, установленных на поверхности Луны.

Описание

Принцип действия наземной квантово-оптической станции дальномера лазерного лунного состоит в следующем: по заданным целеуказаниям телескоп информационный ТИ-3.12 выполняет программное наведение на участок поверхности Луны с панелями уголковых отражателей. Дальномер лазерный лунный, смонтированный в ТИ-3.12, при помощи системы точного наведения и под управлением оператора выполняет поиск, обнаружение и захват зоны наведения по изображению лунной поверхности вблизи зондируемой панели уголковых отражателей. Источник лазерного излучения посылает короткие зондирующие лазерные импульсы, момент генерации которых регистрируется фотоприемником стартового сигнала (сигнал СТАРТ). Эти лазерные импульсы пролетают путь от Земли до Луны, отражаются от объекта локации в направлении ЛЛД, пролетают путь от Луны до Земли в обратном направлении, пришедший световой импульс собирается телескопом на фотоприемнике, который преобразует световой импульс в электрический сигнал (сигнал СТОП), который селектируется по времени прихода. Затем производится измерение интервалов времени между соответствующими событиями СТАРТ и СТОП, привязка результатов измерений к шкале точного времени и определение дальности до объекта.

Конструктивно ЛЛД построен по модульному принципу и состоит из:

- телескопа информационного (ТИ-3.12), применяемого в качестве приемо-передающего телескопа; телескоп используется для передачи лазерного излучения от лазерного передатчика через атмосферу до панелей уголковых отражателей (УО), расположенных на поверхности Луны, и приема отраженного от УО излучения;

- приемо-передающей лазерной оптической системы (ЛОС), предназначенной для формирования зондирующего излучения и приема отраженного оптического сигнала при проведении лазерных измерений дальности;

- лазерного передатчика (ЛП), предназначенного для формирования импульсно-частотного излучения с заданной энергией, спектральными характеристиками и пространственным распределением для обеспечения измерения дальности до панелей УО, установленных на поверхности Луны;

- системы измерения двухсторонней дальности (СИД-ЛЛД), предназначенной для измерения двухсторонней дальности (оптического пути) от телескопа до ретрорефлекторов и обратно, установленных на поверхности Луны. СИД-ЛЛД измеряет интервал времени распространения лазерного импульса до лунных УО и обратно, и рассчитывает дальность до нормальной точки (точки на траектории Луны, имеющую среднюю дальность за интервал наблюдения и установленную в статистически определенной середине интервала наблюдения);

- аппаратуры комплекса метрологического обеспечения лунного лазерного дальномера (КМО ЛЛД), состоящей из системы частотно-временной синхронизации (СЧВС) и комплекта средств измерений: рабочего эталона единиц времени и частоты на основе водородных стандартов времени и частоты, а также средства высокоточного сравнения шкал времени;

- комплекта рабочих средств измерений (КРСИ) оптических параметров ЛЛД, предназначенного для измерения энергии пикосекундных импульсов, пространственноэнергетических и временных характеристик лазерного излучения ЛП;

- системы управления лунного лазерного дальномера (ЛЛД), предназначенной для обеспечения верхнего уровня управления ЛЛД, которая, взаимодействуя с системой управления комплексом, обеспечивает решение следующих задач: автоматизированную подготовку исходных данных для проведения работ; выполнение работ по технологическому графику; формирование результатов проведенных работ; отображение хода выполнения работ и текущего состояния оборудования; ведение архивов измерительной информации; отработку нештатных ситуаций;

- аппаратуры приема/передачи управляющих и измерительных данных (АППД), предназначенной для обеспечения двусторонней связи с потребителями информации; информационное взаимодействие ЛЛД с внешними абонентами обеспечивается по выделенным каналам связи по протоколу канального уровня Ethernet согласованного формата (двусторонний обмен файлов, кодовой, видео и голосовой информацией).

К данному типу средства измерений относится дальномер лунный лазерный ИБПА.462215.003, заводской номер 08235112.

Пломбирование крепёжных винтов ЛЛД не производится. Все внутренние винты залиты специальным контрящим лаком.

Заводской номер ЛЛД в числовом формате выполнен методом лазерной гравировки, наносится на планке, которая крепится на корпус блока оптико-механического (БОМ) ЛЛД, расположенного на телескопе ТИ-3.12.

Знак поверки и знак утверждения типа наносится на серверную стойку СИД-ЛЛД.

Общий вид ЛЛД с указанием места размещения заводского номера представлен на рисунке 1. Общий вид лазерного передатчика ЛЛД, СЧВС ЛЛД (из состава КМО ЛЛД), КРСИ ЛЛД представлен на рисунках 2 - 4 соответственно. Обозначение места нанесения знака поверки и знака утверждения типа представлено на рисунке 5.

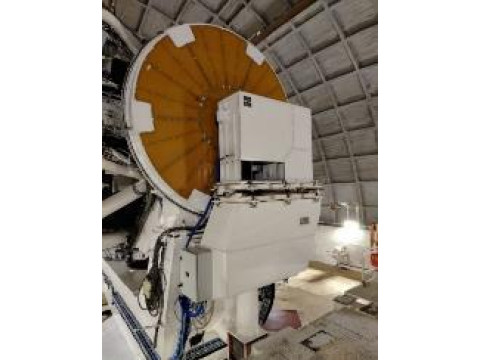

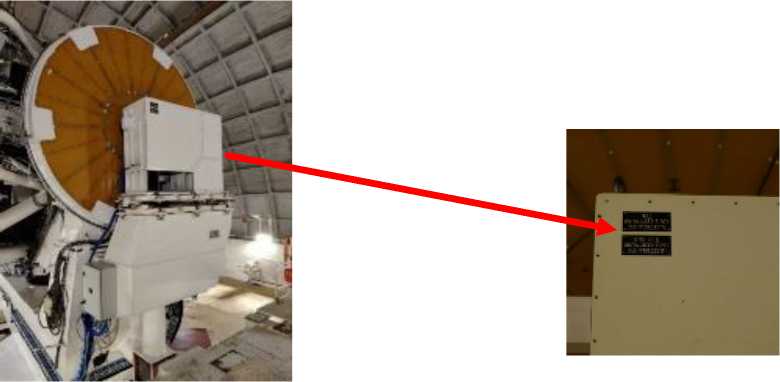

Рисунок 1 - Общий вид ЛЛД с указанием места размещения заводского номера

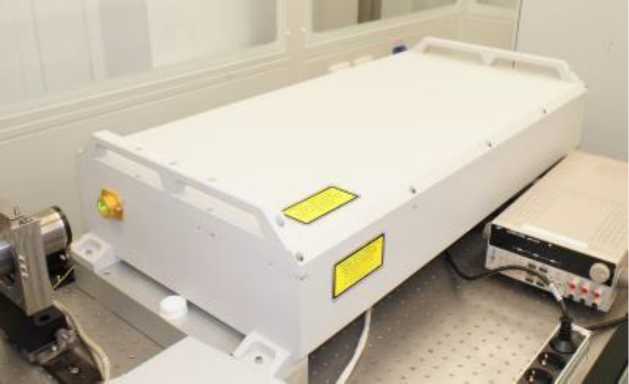

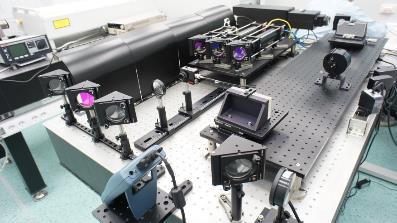

Рисунок 2 - Общий вид лазерного передатчика ЛЛД

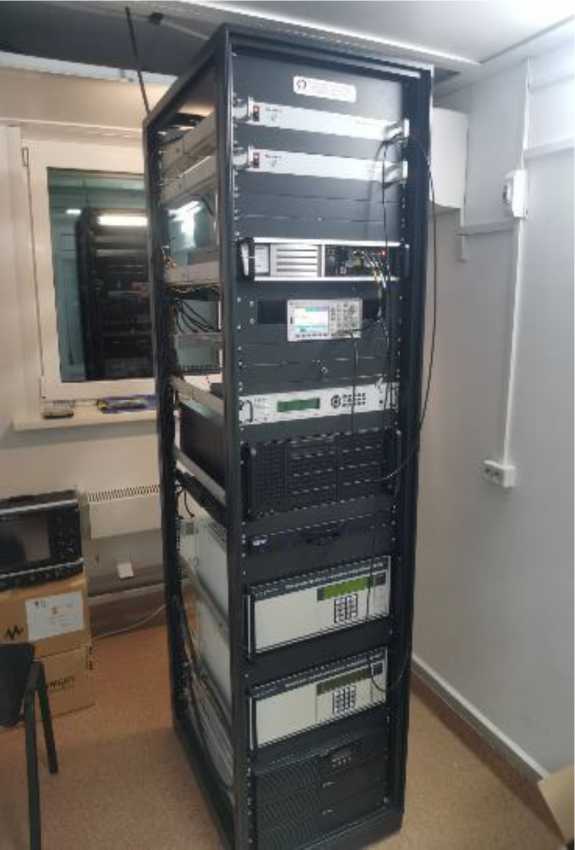

Рисунок 3 - Общий вид СЧВС ЛЛД (из состава КМО ЛЛД).

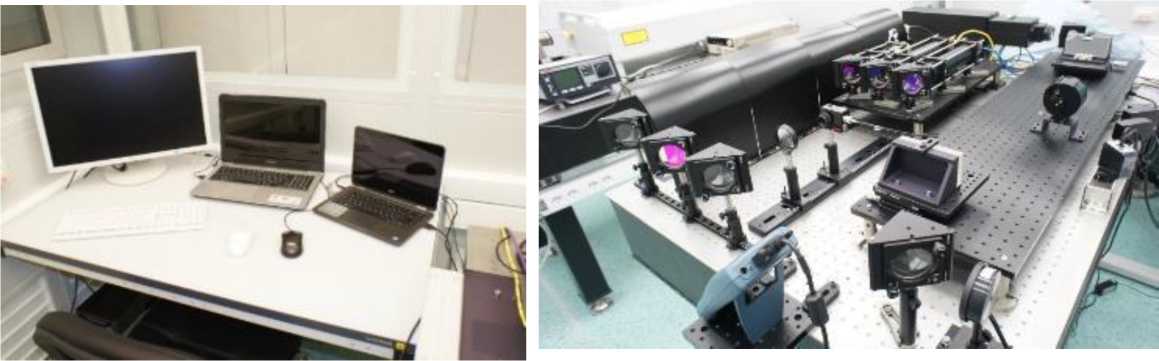

Рисунок 4 - Общий вид КРСИ ЛЛД

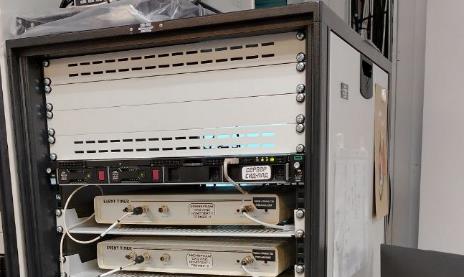

Место нанесения знака поверки и знака утверждения типа

Рисунок 5 - Обозначение места нанесения знака поверки и знака утверждения типа

Программное обеспечение

Программное обеспечение (далее - ПО) состоит из программного комплекса системы измерения дальности ЛЛД ФБВК.01043-01, предназначенного для реализации на программном уровне функциональных алгоритмов системы измерения дальности, являющимся метрологически значимым ПО. Метрологически незначимое ПО обеспечивает функционирование комплекса, формирование управляющих команд в реальном масштабе времени на проведение циклов измерения дальности, преобразование лазерных импульсов, отраженных от объектов наблюдения, в измерительные электрические сигналы, выделение отраженных от объектов наблюдения лазерных импульсов на фоне шумов освещенной Луны или дневного неба, высокоточное определение временного интервала между сигналами СТАРТ (излученный импульс) и СТОП (принятый импульс), привязку результатов измерений к шкале времени, измерение аппаратурной поправки, отображение и анализ результатов измерения дальности, архивацию и сохранение измеренных данных.

Уровень защиты ПО «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и формуляр ЛЛД типографским способом и на самоклеящуюся наклейку на боковую стенку стойки монтажной ИБПА.301421.075 из состава СИД-ЛЛД ИБПА.464413.027.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Описание и работа составных частей» документа ИБПА.462215.003 РЭ

«Лунный лазерный дальномер. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
