Люксметр цифровой LMT B 520
| Номер в ГРСИ РФ: | 99204-26 |
|---|---|
| Категория: | Люксметры |
| Производитель / заявитель: | Фирма "LMT Lichtmesstechnik Gmbh Berlin", Германия |
Люксметр цифровой LMT B 520 (далее - люксметр) предназначен для измерений освещённости в видимой области спектра излучений.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99204-26 | ||||||
| Наименование | Люксметр цифровой | ||||||
| Модель | LMT B 520 | ||||||
| Приказы |
№1673 от
20.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1bca14d9-9909-099d-698b-fd035fa3b054 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
«LMT Lichtmesstechnik GmbH Berlin», ГЕРМАНИЯ, Helmholtzstraße 2-9, 10587 Berlin
Поверка
| Методика поверки / информация о поверке |
МП 005.М4-26 ГСИ. Люксметр цифровой LMT B 520. Методика поверки.
(с 20.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
99204-26: Описание типа
2026-99204-26.pdf
|
Скачать | 151.5 КБ | |
|
99204-26: Методика поверки
МП 005.М4-26
2026-mp99204-26.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Люксметр цифровой LMT B 520 (далее - люксметр) предназначен для измерений освещённости в видимой области спектра излучений.
Описание
Принцип действия люксметра основан на преобразовании оптического излучения, падающего на фотоприемник, в аналоговый сигнал электрического тока, который затем преобразуется в цифровой сигнал, поступающий на встроенный процессор для отображения на дисплее результатов измерений освещенности.
Конструктивно люксметр выполнен в виде двух блоков: фотометрической головки P 30 SC0 (далее - ФГ) и измерительной консоли B 520.
ФГ состоит из кремниевого фотодиода, корригированного под функцию чувствительности человеческого глаза V(X), и косинусной насадки. Светочувствительная поверхность имеет диаметр 30 мм.
Измерительная консоль представляет собой операционный усилитель с обратной связью, имеющий 7 пределов усиления сигнала, установка которых осуществляется автоматически, вручную или удаленно через интерфейс RS 232. На дисплее отображаются 4 разряда результатов измерений, десятичный знак и единицы измерения (клк, лк или млк). Для подключения к компьютеру используются аналоговый выход или интерфейс RS 232. Питание осуществляется от сети.
Общий вид люксметра представлен на рисунках 1 и 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование люксметра не предусмотрено.
Заводские номера, состоящие из шести арабских цифр и латинской буквы, нанесены методом гравировки на маркировочные таблички, расположенные на задней панели корпуса измерительной консоли люксметра (№ 09B6131) и на нижней поверхности ФГ (№ 09B6132). Места нанесения заводских номеров представлены на рисунках 1 и 2.
К средству измерений данного типа относится люксметр цифровой LMT B 520 с заводским номером 09B6131 с ФГ с заводским номером 09B6132.
а) - передняя панель измерительной консоли; б) - фотометрическая головка

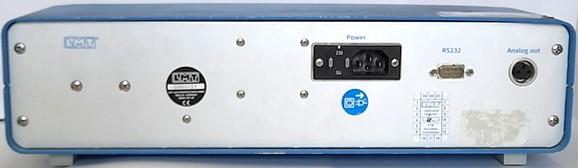

Рисунок 2 - Задняя панель измерительной консоли
Программное обеспечение
Люксметр функционирует под управлением встроенного программного обеспечения (далее по тексту - ПО), размещенного внутри неразъемного корпуса измерительной консоли. ПО осуществляет функции настройки и контроля работы люксметра в процессе измерений, обработки результатов измерений.
ПО записано в энергонезависимой памяти микропроцессора. Предусмотрена возможность передачи данных на ПК через аналоговый выход или интерфейс RS 232.
Конструкция люксметра исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений освещенности, лк |
от 10-4 до 200000 |
|
Пределы допускаемой относительной погрешности измерений освещенности, % |
± 10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - измерительная консоль (высота х длина х ширина) - фотометрическая головка: - диаметр - высота |
93 х 389 х 148 80 55 |
|
Масса, кг, не более: - измерительная консоль - фотометрическая головка |
2,8 0,2 |
|
Условия эксплуатации: - температура окружающей среды, °С относительная влажность воздуха (без образования конденсата), %, не более - атмосферное давление, кПа |
от + 15 до + 35 90 от 96 до 104 |
|
Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц |
от 207 до 253; от 103 до 126,5 от 45 до 65 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Люксметр цифровой в составе: Измерительная консоль Фотометрическая головка |
LMT B 520 B 520 P 30 SC0 |
1 шт. 1 шт. |
|
Кабель соединительный |
- |
1 шт. |
|
Кабель сетевой |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «Люксметр цифровой LMT B 520. Руководство по эксплуатации», раздел 5 «Порядок работы».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 23 октября 2024 г. № 2518 «Об утверждении Государственной поверочной схемы для средств измерений световых величин непрерывного и импульсного излучений»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2662 «Об утверждении Государственной поверочной схемы для средств измерений силы света в диапазоне от 10-6 до 10 кд, яркости в диапазоне от 10-4 до 100 кд/м2 и освещенности в диапазоне от 10-6 до 10 лк»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2414 «Об утверждении Государственной поверочной схемы для средств измерений радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра»
