Распределители тепловой энергии РТЭ
| Номер в ГРСИ РФ: | 99206-26 |
|---|---|
| Производитель / заявитель: | ООО "ИТЭЛМА Билдинг Системс" (НПП ИБС), г.Москва |
Распределители тепловой энергии РТЭ (далее - теплораспределители) предназначены для измерений температуры и интегрального суммирования разности температур в виде условного количества тепловой энергии (далее - энергия), пропорционального количеству тепловой энергии, отданной отопительным прибором (радиатор, батарея, далее - ОП), на котором установлен распределитель, в отапливаемое помещение (квартиру).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99206-26 | ||||||
| Действует | по 17.08.2031 | ||||||
| Наименование | Распределители тепловой энергии | ||||||
| Модель | РТЭ | ||||||
| Модификации |
условное обозначение РТЭ-1K-ХХ, где: ХХ – внешний интерфейс: NN – без внешнего интерфейса; NB – канал NB-IoT. на испытания представлены: РТЭ-1K-NB |
||||||
| Приказы |
№1647 от
17.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | f654c3c4-102f-bba4-d14e-f407557126b8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НПП «ИБС», РОССИЯ, 431261, Республика Мордовия, г. Краснослободск, пер. Кировский, д. 35
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-040-26 ГСИ. Распределители тепловой энергии РТЭ. Методика поверки.
(с 17.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
7436
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7436 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
99206-26: Описание типа
2026-99206-26.pdf
|
Скачать | 142.7 КБ | |
|
99206-26: Методика поверки
МП-НИЦЭ-040-26
2026-mp99206-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Распределители тепловой энергии РТЭ (далее - теплораспределители) предназначены для измерений температуры и интегрального суммирования разности температур в виде условного количества тепловой энергии (далее - энергия), пропорционального количеству тепловой энергии, отданной отопительным прибором (радиатор, батарея, далее - ОП), на котором установлен распределитель, в отапливаемое помещение (квартиру).
Описание
Принцип действия распределителей основан на измерении температуры окружающей среды и температуры теплового адаптера, установленного на поверхность ОП, и по разности температур между поверхностью ОП и значением температуры окружающей среды в помещении вычислении количества тепловой энергии в условных единицах, пропорционального энергии, отданной ОП в отапливаемое помещение.
Значение тепловой энергии индицируется на жидкокристаллическом индикаторе в условных единицах и записывается в энергонезависимую память. Это значение тепловой энергии используется для вычисления доли потребленного тепла ОП в системе теплоснабжения многоквартирного дома.
Конструктивно теплораспределители состоят из пластикового корпуса с дисплеем, находящимся на его передней части, и элемента теплопередачи, который монтируется на задней части корпуса теплораспределителя. В конструкции теплораспределителей интегрированы два датчика: датчик температуры окружающей среды и датчик температуры поверхности радиатора.
Теплораспределители выпускаются в двух модификациях, отличающихся наличием внешнего интерфейса.
Структура условного обозначения модификаций теплораспределителей:
РТЭ-1К-ХХ,
ХХ - внешний интерфейс:
NN - без внешнего интерфейса;
NB - канал NB-IoT.
Заводской номер наносится на корпус теплораспределителей любым технологическим способом в виде цифрового кода.

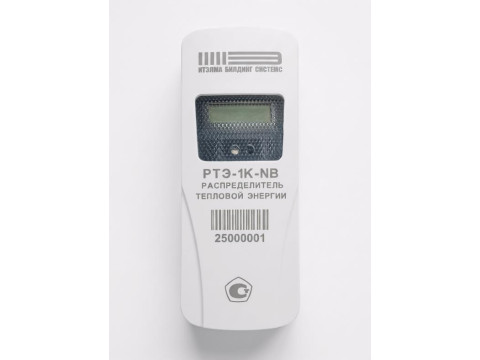

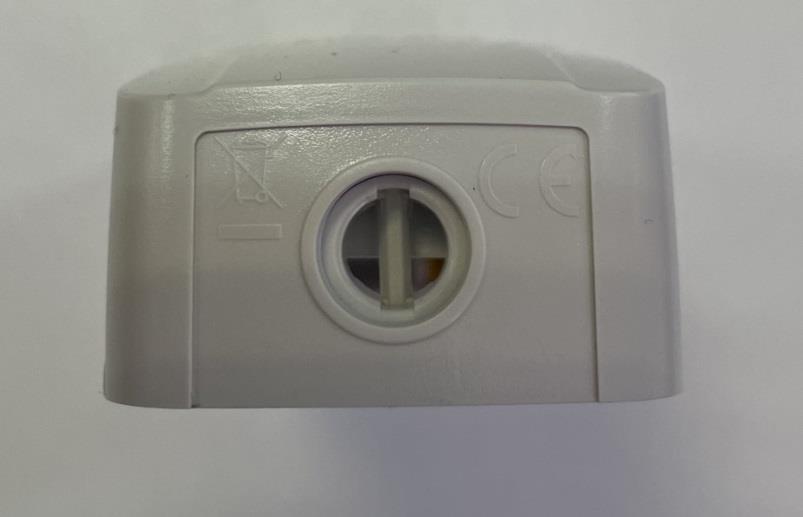

Общий вид теплораспределителей с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Вид снизу теплораспределителей с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 2. Способ ограничения места доступа к местам настройки (регулировки) - пломба-защелка (при демонтаже теплораспределителя с ОП
происходит поломка пломбы-защелки). Нанесение знака поверки на теплораспределители не предусмотрено.
Hill I
ИТЭЛМА БИЛДИНГ СИСПМС
Место нанесения
заводского номера
PT3-1K-NB
РАСПРЕДЕЛИТЕЛЬ ТЕПЛОВОЙ ЭНЕРГИИ
Место нанесения знака утверждения типа
Место пломбирования пломбой-защелкой
Рисунок 1 - Общий вид теплораспределителей с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Рисунок 2 - Вид снизу теплораспределителей с указанием места для пломбирования
Программное обеспечение
Программное обеспечение (далее - ПО) теплораспределителей состоит из встроенного и внешнего ПО. Встроенное ПО теплораспределителей выполняет следующие функции: сбор данных по измерению температуры, вычисление безразмерного параметра количества теплоты, архивирование и передача измеренных и вычисленных параметров, контроль и обновления дисплея, мониторинг питания, регистрация ошибок. Внешнее ПО «JoyCom» предназначено для отображения данных, измеряемых теплораспределителем. Внешнее ПО не является метрологически значимым.
Конструкция теплораспределителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО разделяется на метрологически значимую и незначимую часть.
Метрологические характеристики теплораспределителей нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО теплораспределителей приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
urXXX |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (ur); - номер версии метрологически незначимой части ПО (ХХХ), где «Х» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C: - поверхности радиатора - окружающей среды |
от 0 до +90 от 0 до +90 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C: - поверхности ОП - окружающей среды |
±2 ±2 |
|
Пределы допускаемой относительной погрешности интегрального суммирования разности температур в виде условного количества тепловой энергии, в диапазоне разности температур поверхности ОП и окружающей среды, %: - для 5 °C < At < 10 °C - для 10 °C < At < 15 °C - для 15 °C < At < 40 °C - для 40 °C < At |
±12 ±8 ±5 ±3 |
|
Примечание: At - разница между температурой окружающей среды, измеренной датчиком из состава теплораспределителя, и температурой поверхности радиатора, измеренной датчиком в составе теплораспределителя. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - Литиевая батарея, В |
3,6 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
100х40х32 |
|
Масса, кг, не более |
0,1 |
|
Минимальная температура радиатора для начала вычисления потребления условного количества тепловой энергии, °C |
+35 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от 0 до +90 от 30 до 80 от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
110000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на поверхность теплораспределителей любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Распределитель тепловой энергии |
РТЭ |
1 шт. |
|
Паспорт |
ПС РТЭ1626 |
1 экз. |
|
Руководство по эксплуатации |
РЭ РТЭ1626 |
1 экз. |
|
Монтажный комплект на определенный тип радиатора * |
- |
1 шт. |
|
USB преобразователь для подключения к инфракрасному порту (ИК - порт) * |
- |
1 шт. |
|
Внешнее ПО «JoyCom»** |
- |
1 шт. |
|
* - по заказу * * - доступна для скачивания на сайте: https://www.dropbox.com/scl/fo/msnhl4rwgnvb8mnodp1k1/h?rlkey=vtnrysm08aey07o2giv1vdjh0&st =wb0fdl05&dl=0 | ||
Сведения о методах измерений
приведены в разделе 6 «Установка, монтаж и порядок снятия показаний», документа РЭ РТЭ1626 «Распределитель тепловой энергии РТЭ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 29.01.2026 г. № 147 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.53-001-17331698-2025 «Распределитель тепловой энергии РТЭ. Технические условия».
