Счётчики импульсов Старорусприбор SI340-G
| Номер в ГРСИ РФ: | 99207-26 |
|---|---|
| Производитель / заявитель: | ОАО "Старорусприбор", г.Старая Русса |
Счётчики импульсов Старорусприбор SI340-G (далее по тексту - счётчики) предназначены для измерений количества импульсов, поступающих от приборов учёта энергоресурсов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99207-26 | |||||||||
| Действует | по 20.08.2031 | |||||||||
| Наименование | Счётчики импульсов | |||||||||
| Модель | Старорусприбор SI340-G | |||||||||
| Модификации |
Старорусприбор SI340-G2 Старорусприбор SI340-G2В |
|||||||||
| Приказы |
№1673 от
20.08.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
РФ
СИ соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | d898418c-1f97-20a3-ffa9-e915f4b5da5a | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Старорусприбор», РОССИЯ, 175202, Новгородская обл., г. Старая Русса, ул. Минеральная, д. 24
Поверка
| Методика поверки / информация о поверке |
РТ-МП-457-441-2026 ГСИ. Счётчики импульсов Старорусприбор SI340-G. Методика поверки.
(с 20.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
99207-26: Описание типа
2026-99207-26.pdf
|
Скачать | 189.7 КБ | |
|
99207-26: Методика поверки
РТ-МП-457-441-2026
2026-mp99207-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Счётчики импульсов Старорусприбор SI340-G (далее по тексту - счётчики) предназначены для измерений количества импульсов, поступающих от приборов учёта энергоресурсов.
Описание
Счётчики представляет собой микропроцессорное устройство, выполненное в пластмассовом корпусе, предназначенном для крепления на стену. Корпус имеет съемную переднюю крышку, обеспечивающую доступ к разъему, предназначенному для подключения к персональному компьютеру и конфигурированию. Внутри корпуса расположена печатная плата с разъёмными клеммниками, защищённая от воздействия внешней среды. Плата условно разделена на две части: модуль подсчёта импульсов, часов реального времени и памяти; модуль передачи данных GSM/GPRS. Питание модуля подсчёта импульсов, часов реального времени и памяти осуществляется от встроенной батареи со сроком службы не менее 6 лет. Батарея подлежит замене перед очередной поверкой счётчика вне зависимости от уровня заряда батареи.
Принцип действия счётчиков основан на измерении количества импульсов, поступающих на входы измерительных каналов от подключённых к ним приборов учёта воды, газа, электроэнергии и др. Обработка импульсных сигналов и хранение результатов производится на микропроцессорной плате счётчиков.
Счётчики выпускаются в двух модификациях: Старорусприбор SI340-G2 и Старорусприбор SI340-G2B. Питание модуля передачи данных GSM/GPRS для модификации Старорусприбор SI340-G2 осуществляется от внешнего сетевого блока питания, для модификации Старорусприбор SI34O-G2B - от встроенных литиевых батарей.
Счётчики предназначены для использования в системах сбора, контроля и учёта энергоресурсов и дистанционной передачи подсчитанных импульсов с привязкой к астрономическому времени по сетям сотовой связи стандарта GSM/GPRS в системы учёта и диспетчеризации.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений по системе нумерации изготовителя, в формате арабских цифр, наносится методом лазерной гравировки на верхнюю крышку корпуса счётчиков.
Пломбирование корпуса счётчика пломбами завода изготовителя не предусмотрено.

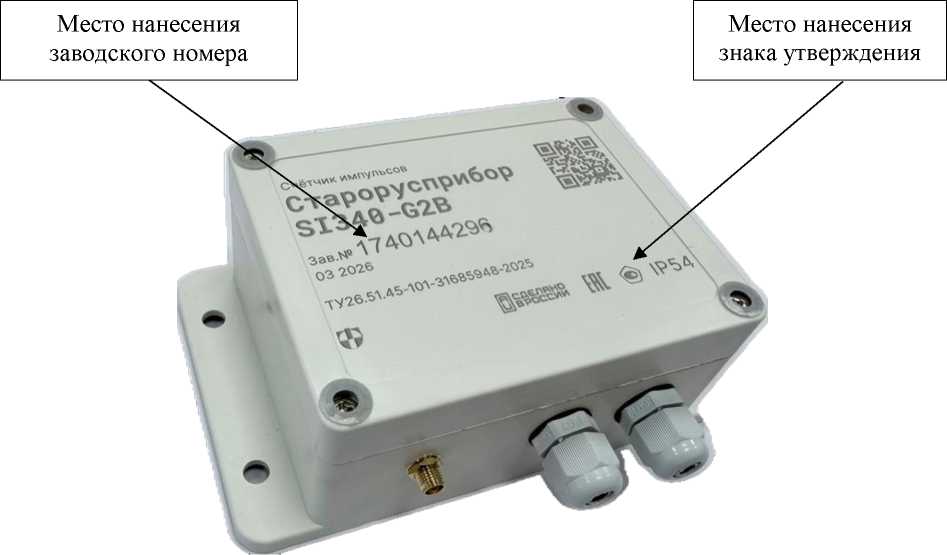

Общий вид счётчиков представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Программное обеспечение
Программное обеспечение (далее - ПО) разделяется на метрологически незначимое и метрологически значимое ПО.
Метрологически незначимое ПО программа «SAIC3Test» позволяет выполнять проверку работоспособности счётчиков, отображение результатов выполненных измерений в цифровом виде на мониторе ПК и не вносит изменения в измерительную и другую информацию.
Метрологически значимым ПО является встроенное в счётчики ПО, хранящееся в энергонезависимой памяти микроконтроллера. ПО устанавливается в процессе производственного цикла, оно недоступно пользователю и недоступно для считывания и изменения на протяжении всего срока эксплуатации. Конструкция счётчиков исключает возможность несанкционированного влияния на метрологически значимое ПО.
Метрологические характеристики счётчиков оцениваются с учетом влияния метрологически значимого ПО.
Уровень защиты метрологически значимого ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО счётчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
2.0.0.18.core |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.0.0.18 |
|
Цифровой идентификатор ПО |
0х2В86 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений количества импульсов, имп. |
от 0 до 1000000 |
|
Максимальная частота следования импульсов, Гц |
20 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов, имп. |
±1 |
|
Пределы допускаемой абсолютной погрешности точности хода часов, с/сут |
±5,0 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 6 до 14 |
|
Масса, кг, не более |
0,5 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
150x115x55 |
|
Рабочие условия применения - температура окружающей среды, °С - относительная влажность при температуре плюс 35 °С, без концентрации влаги, %, не более |
от 0 до +50 95 |
|
Степень защиты корпуса |
IP54 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, паспорта и на крышку корпуса счётчика методом лазерной гравировки в месте, указанном на рисунке 1.
Комплектность
Таблица 4 - Комплектность счётчика импульсов Старорусприбор SI340-G2
|
Наименование |
Обозначение |
Количество |
|
Счётчик импульсов |
Старорусприбор SI340-G2 |
1 шт. |
|
Блок питания 12 В |
- |
1 шт. |
|
Антенна |
- |
1 шт. |
|
Удлинитель антенного кабеля |
1 шт.* | |
|
Паспорт |
Са3.096.000 ПС |
1 экз. |
|
Руководство по эксплуатации |
Са3.096.000 РЭ |
1 экз.** |
|
Упаковка |
- |
1 шт. |
|
* Согласно заказу. * * Согласно заказу, 1 экз. в 1 адрес. | ||
Таблица 5 - Комплектность счётчика импульсов Старорусприбор SI340-G2B
|
Наименование |
Обозначение |
Количество |
|
Счётчик импульсов |
Старорусприбор SI34O-G2B |
1 шт. |
|
Комплект батарей |
- |
1 шт. |
|
Антенна |
- |
1 шт. |
|
Удлинитель антенного кабеля |
1 шт.* | |
|
Паспорт |
Са3.096.000-01 ПС |
1 экз. |
|
Руководство по эксплуатации |
Са3.096.000 РЭ |
1 экз.** |
|
Упаковка |
- |
1 шт. |
|
* Согласно заказу. * * Согласно заказу, 1 экз. в 1 адрес. | ||
Сведения о методах измерений
приведены в разделе 7 «Порядок использования ПО «SAIC3Test» руководства по эксплуатации Са3.096.000 РЭ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ТУ 26.51.45-101-31685948-2025 «Счётчики импульсов Старорусприбор SI340-G.
Технические условия»
