Комплексы измерительно-вычислительные ОРИОН
| Номер в ГРСИ РФ: | 99219-26 |
|---|---|
| Производитель / заявитель: | ООО «Орион», г. Уфа |
Комплексы измерительно-вычислительные ОРИОН (далее - комплекс) предназначены для измерения объема и объемного расхода очищенных и осушенных одно-и многокомпонентных неагрессивных газов, в том числе природного газа, приведенных к стандартным условиям (температура 293,15 К, давление 101,325 кПа).
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99219-26 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 20.08.2031 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Комплексы измерительно-вычислительные | ||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ОРИОН | ||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
ОРИОН-ТМ-07-Р ОРИОН-ТАУ-ЭК-Р ОРИОН-ЕК270-Р ОРИОН-ФЛОУГАЗ-Р ОРИОН-ТМ-07-Т ОРИОН-ТАУ-ЭК-Т ОРИОН-ЕК270-Т ОРИОН-ФЛОУГАЗ-Т |
||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1673 от
20.08.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a5122d5e-ac9c-72e4-0cef-c0d2412f827e | ||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Орион», РОССИЯ, 450065, Республика Башкортостан, г. Уфа, ул. Кулибина, д. 46, корп. 1
Поверка
| Методика поверки / информация о поверке |
МП 0506/1-311229-2026 ГСИ. Комплексы измерительно-вычислительные ОРИОН. Методика поверки.
(с 20.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
для исполнений ОРИОН-ТМ-07-Т, ОРИОН-ТАУ-ЭК-Т, ОРИОН-ЕК270-Т, ОРИОН-ФЛОУГАЗ-Т;
5 лет
для исполнений ОРИОН-ТМ-07-Р, ОРИОН-ТАУ-ЭК-Р, ОРИОН-ЕК270-Р, ОРИОН-ФЛОУГАЗ-Р
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
99219-26: Описание типа
2026-99219-26.pdf
|
Скачать | 129.5 КБ | |
|
99219-26: Методика поверки
МП 0506/1-311229-2026
2026-mp99219-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Комплексы измерительно-вычислительные ОРИОН (далее - комплекс) предназначены для измерения объема и объемного расхода очищенных и осушенных одно-и многокомпонентных неагрессивных газов, в том числе природного газа, приведенных к стандартным условиям (температура 293,15 К, давление 101,325 кПа).
Описание
Принцип действия комплексов основан на косвенном методе динамических измерений объемного расхода и объема газа, приведенных к стандартным условиям. Объемный расход газа при рабочих условиях измеряется с помощью счетчика газа и приводится к стандартным условиям корректором объема газа на основе измеренных значений давления и температуры газа, а также вычисленного или подстановочного значения коэффициента сжимаемости газа. Температура и давление газа измеряются термопреобразователем сопротивления и преобразователем давления соответственно, входящими в состав корректора объема газа.
Комплексы состоят из счетчика газа, корректора объема газа и соединительных элементов. Комплексы могут быть оснащены блоком телеметрии.
Комплексы выпускаются в четырех модификациях:
- ОРИОН-ТМ-07, в состав которого входит корректор объема газа ТМ-07 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 93381-24);
- ОРИОН-ТАУ-ЭК, в состав которого входит корректор объема газа ТАУ-ЭК (регистрационный номер 92613-24);
- ОРИОН-ЕК270, в состав которого входит корректор объема газа ЕК270 (регистрационный номер 41978-13);
- ОРИОН-ФЛОУГАЗ, в состав которого входит блок коррекции объема газа «ФЛОУГАЗ» (регистрационный номер 47254-11).
Опционально для контроля технологических параметров в состав корректоров объема газа могут входить преобразователь разности (перепада) давления и дополнительный преобразователь температуры.
Взаимодействие с комплексом для просмотра информации происходит с помощью встроенного дисплея и клавиатуры в корректоре объема газа. Обмен корректора объема газа с внешними устройствами, а также настройка корректора объема газа выполняются по цифровым интерфейсам и по каналу GSM (для комплексов с блоком телеметрии).
Корректор объема газа может монтироваться непосредственно на счетчик газа или удаленно в соответствии с проектом.
В зависимости от типа счетчика газа, входящего в состав комплекса, каждая модификация имеет два исполнения:
- ОРИОН-ТМ-07-Р, ОРИОН-ТАУ-ЭК-Р, ОРИОН-ЕК270-Р, ОРИОН-ФЛОУГАЗ-Р на базе одного из следующих счетчиков: счетчик газа ротационный РВГ (регистрационный номер 87075-22), счетчик газа ротационный РСГ СИГНАЛ (регистрационный номер 41453-13), счетчик газа ротационный RABO (регистрационный номер 54267-13), счетчик газа ротационный RVG (регистрационный номер 16422-10), счетчик газа ротационный RVG (G16, G25, G40, G65, G100, G160, G250, G400) (регистрационный номер 16422-07);
- ОРИОН-ТМ-07-Т, ОРИОН-ТАУ-ЭК-Т, ОРИОН-ЕК270-Т, ОРИОН-ФЛОУГАЗ-Т на базе одного из следующих счетчиков: счетчик газа турбинный ТАУ-ТСГ (регистрационный номер 93082-24), счетчик газа турбинный РГ-Т (регистрационный номер 88939-23), счетчик газа турбинный СТГ (регистрационный номер 28739-19), счетчик газа турбинный TRZ (регистрационный номер 31141-13, 31141-08).

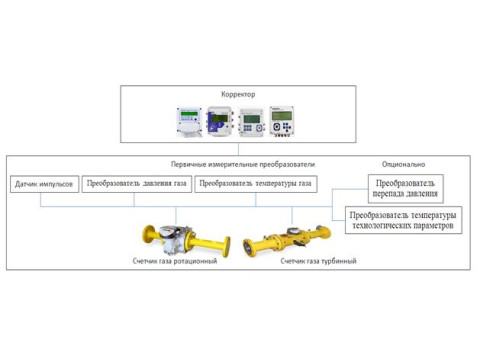

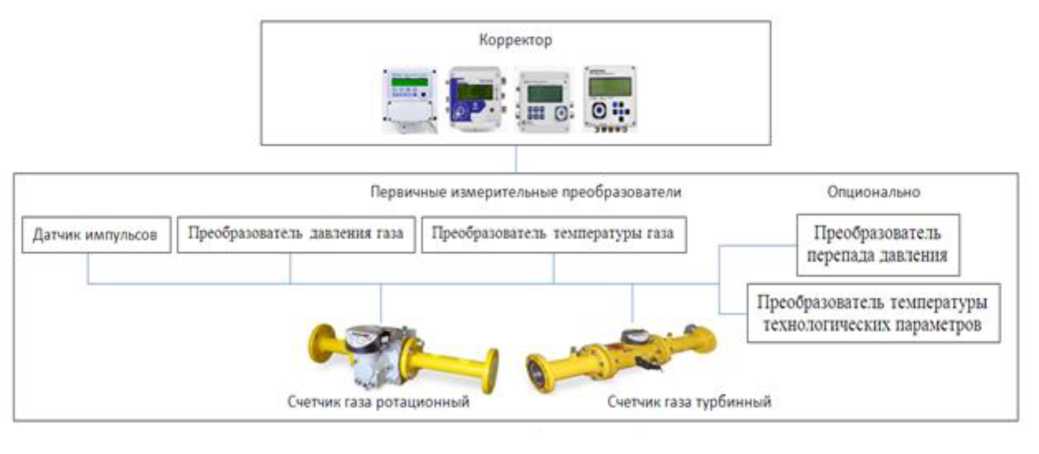

Структурная схема комплексов приведена на рисунке 1.
Рисунок 1 - Структурная схема комплексов
Комплексы обеспечивают выполнение следующих функций:
- измерение температуры, давления и объема газа при рабочих условиях;
- вычисление объема газа, приведенного к стандартным условиям;
- вычисление коэффициента сжимаемости по ГОСТ 30319.2-2015,
ГОСТ Р 70927-2023;
- опционально измерение разности давлений и температуры для контроля технологических параметров;
- регистрацию нештатных событий при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе корректора объема газа;
- формирование и хранение архивов измеренных и расчетных параметров;
- формирование архива событий;
- защиту архивных данных и настроечных параметров от изменений;
- передачу измеренной и вычисленной информации по цифровым интерфейсам связи во внешние системы обработки информации;
- удаленная передача измеренной и вычисленной информации по средствам встроенного или внешнего блока телеметрии во внешние системы обработки информации.
Заводской номер в виде цифрового обозначения нанесен типографским способом в паспорте комплекса, а также методом термопечати или металлографики, или гравировки на маркировочную табличку, закрепленную на крепежной пластине корректора.
Пломбирование корректоров объема газа и счетчиков газа, входящих в состав комплексов, от несанкционированного доступа, а также нанесение знака поверки на них, осуществляется в соответствии с описанием типа на данные средства измерений.
Пломбирование комплексов не предусмотрено.
Нанесение знака поверки на комплексы не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) комплексов является встроенным ПО корректора объема газа. ПО разделено на метрологически значимую и метрологически незначимую части. Идентификационные данные метрологически значимой части приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Модификация комплексов |
ОРИОН-ТМ-07 |
ОРИОН- ТАУ-ЭК |
ОРИОН-ЕК270 |
ОРИОН-ФЛОУГАЗ |
|
Идентификационное наименование ПО |
TM-07 |
ТАУ-ЭК22 |
- |
СЯМИ.00029-01 12 01 |
|
Номер версии (идентификационный номер) ПО |
1.XXXXXX* |
1.XX* |
2.ХХ* |
В.0.0.1.2 |
|
Цифровой идентификатор ПО |
0X9937C36** |
47614** |
23199** |
53F0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC16 |
CRC-16 |
|
* Номер версии состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части; * * Контрольная сумма для метрологически значимой части. | ||||
Технические характеристики
Таблица 2 - Метрологические и основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода газа при рабочих условиях 1), м3/ч: - исполнения ОРИОН-ТМ-07-Р, ОРИОН-ТАУ-ЭК-Р, ОРИОН-ЕК270-Р, ОРИОН-ФЛОУГАЗ-Р - исполнения ОРИОН-ТМ-07-Т, ОРИОН-ТАУ-ЭК-Т, ОРИОН-ЕК270-Т, ОРИОН-ФЛОУГАЗ-Т |
от 0,2 до 1600 от 2 до 10000 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, без учета погрешности определения исходных данных для вычисления коэффициента сжимаемости, %: - в диапазоне объемного расхода при рабочих условиях от Qmuh до Qt - в диапазоне объемного расхода при рабочих условиях от Qt до Qмакс - в диапазоне объемного расхода при рабочих условиях от Qmuh до Qмaкс со счетчиками в исполнении «2У» 4), «вариант исполнения 3» 5) |
±2,1 ±1,12); ±1,23) ±1,06); ±1,17) |
|
Диапазон изменений абсолютного давления газа 8), МПа |
от 0,08 до 10 |
|
Диапазон изменений разности давления 8), кПа |
от 0 до 40 |
|
Диапазон изменений температуры газа 8), °С |
от -40 до +60 |
|
Условия эксплуатации: - температура окружающей среды 9), °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +60 95 от 84,0 до 106,7 |
|
Габаритные размеры (длина х высота х ширина), мм, не более: - счетчика газа - корректора объема газа |
932x580x640 160x200x210 |
|
Масса, кг, не более |
375 |
|
1) Указаны максимальные границы измерений. Диапазон измерений объемного расхода газа при рабочих условиях определяется типоразмером применяемого счетчика газа и указан в паспорте на комплекс; 2) Кроме комплексов модификации ОРИОН-ФЛОУГАЗ; 3) Для комплексов модификации ОРИОН-ФЛОУГАЗ; 4) Для всех типов счетчиков газа, входящих в состав комплексов, кроме счетчиков газа ротационных РСГ СИГНАЛ и счетчиков газа турбинных СТГ; 5) Для счетчиков газа ротационных РСГ СИГНАЛ и счетчиков газа турбинных СТГ, входящих в состав комплексов; 6) Кроме комплексов модификации ОРИОН-ФЛОУГАЗ, в состав которых входят счетчики газа в исполнении «2У»; 7) Для комплексов модификации ОРИОН-ФЛОУГАЗ, в состав которых входят счетчики газа в исполнении «2У»; 8) Указаны максимальные границы диапазона изменений. Диапазон изменений выбирается при заказе и указан в паспорте на комплекс; 9) Определяется характеристиками средств измерений, входящих в состав комплекса. Примечание - Приняты следующие обозначения: Qmu h - минимальный объемный расход при рабочих условиях, м3/ч; Qt - значение переходного объемного расхода при рабочих условиях, которое зависит от типа счетчика газа, м3/ч; Qма кс - максимальный объемный расход при рабочих условиях, м3/ч. | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
60000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на крепежной пластине корректора, методом термопечати или металлографики, или гравировки и на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительно-вычислительный ОРИОН |
- |
1 шт. |
|
Паспорт |
ВЕЮС.407369.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ВЕЮС.407369.001 РЭ |
1 экз. |
|
Комплект монтажных частей |
- |
1 шт. |
|
* Поставляется по заказу. | ||
Сведения о методах измерений
приведены в разделе 2 «Устройство и принцип действия» документа ВЕЮС.407369.001 РЭ «Комплексы измерительно-вычислительные ОРИОН. Руководство по эксплуатации».
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.7.1)
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ВЕЮС.407369.001 ТУ «Комплексы измерительно-вычислительные ОРИОН.
Технические условия»
