Аппаратура геодезическая спутниковая МонТерра LYNQ
| Номер в ГРСИ РФ: | 99223-26 |
|---|---|
| Производитель / заявитель: | ООО «МонТерра», г. Москва |
Аппаратура геодезическая спутниковая МонТерра LYNQ (далее - аппаратура) предназначена для определения приращений координат и измерений длин базисных линий.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99223-26 | |||||||||
| Действует | по 24.08.2031 | |||||||||
| Наименование | Аппаратура геодезическая спутниковая | |||||||||
| Модель | МонТерра LYNQ | |||||||||
| Модификации |
LYNQ E50 LYNQ A10 |
|||||||||
| Приказы |
№1686 от
24.08.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 6e9d0d73-572c-d3c3-b294-300b558c5bee | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «МонТерра», РОССИЯ, 127106, г. Москва, вн. тер. г. муниципальный округ Отрадное, Нововладыкинский пр-д, д. 8, стр. 5
Поверка
| Методика поверки / информация о поверке |
МП-1207-2026 ГСИ. Аппаратура геодезическая спутниковая МонТерра LYNQ. Методика поверки.
(с 24.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
99223-26: Описание типа
2026-99223-26.pdf
Файл устарел
|
Скачать | 174.6 КБ | |
|
99223-26: Методика поверки
МП-1207-2026
2026-mp99223-26.pdf
Файл устарел
|
Скачать | 2.4 MБ | |
|
99223-26: Описание типа
2026-99223-26-1.pdf
|
Скачать | 174.6 КБ | |
|
99223-26: Методика поверки
МП-1207-2026
2026-mp99223-26-1.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Аппаратура геодезическая спутниковая МонТерра LYNQ (далее - аппаратура) предназначена для определения приращений координат и измерений длин базисных линий.
Описание
Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представлена модульной системой: спутниковый геодезический приёмник глобальных навигационных спутниковых сетей (далее - приёмник) и отдельно спутниковая геодезическая антенна (далее - антенна). Электропитание аппаратуры осуществляется от внешнего источника питания.
На корпусе приёмника расположена панель с разъёмами ля подключения антенны, интерфейсные разъемы и разъем питания. Типы разъемов и их количество определяются конструктивным исполнением аппаратуры.
Управление аппаратурой осуществляется через web-интерфейс приёмника при подключении к нему по WiFi или LAN. Принимаемая со спутников информация записывается во внутреннюю память приёмника или на внешний носитель информации.
Аппаратура является многочастотным и многосистемным приемником.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: ГЛОНАСС: L1, L2, L3; GPS: L1, L2, L5; BeiDou: B1, B2, B3; Galileo: E1, E5, E6; QZSS: L1, L2, L5, L6; IRNSS: L5.
К средствам измерений данного типа относится аппаратура геодезическая спутниковая МонТерра LYNQ, изготавливаемая в следующих модификациях: LYNQ E50 и LYNQ A10 отличающаяся конструктивным исполнением корпуса, компоновкой элементов и вариантами размещения интерфейсных разъемов.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на корпусе аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится, в процессе эксплуатации внешних механических регулировок не предусмотрено.
Общий вид аппаратуры представлен на рисунке 1.
а)
ООО «МонТерра»
MQNTtWHR
АППАРАТУРА ГЕОДЕЗИЧЕСКАЯ СПУТНИКОВАЯ
® СДЕЛАНО В РОССИИ
в)
Место нанесения маркировочной наклейки с заводским номером средства измерений
Модель: LYNQ АЮ
Заводской номер:_____10160

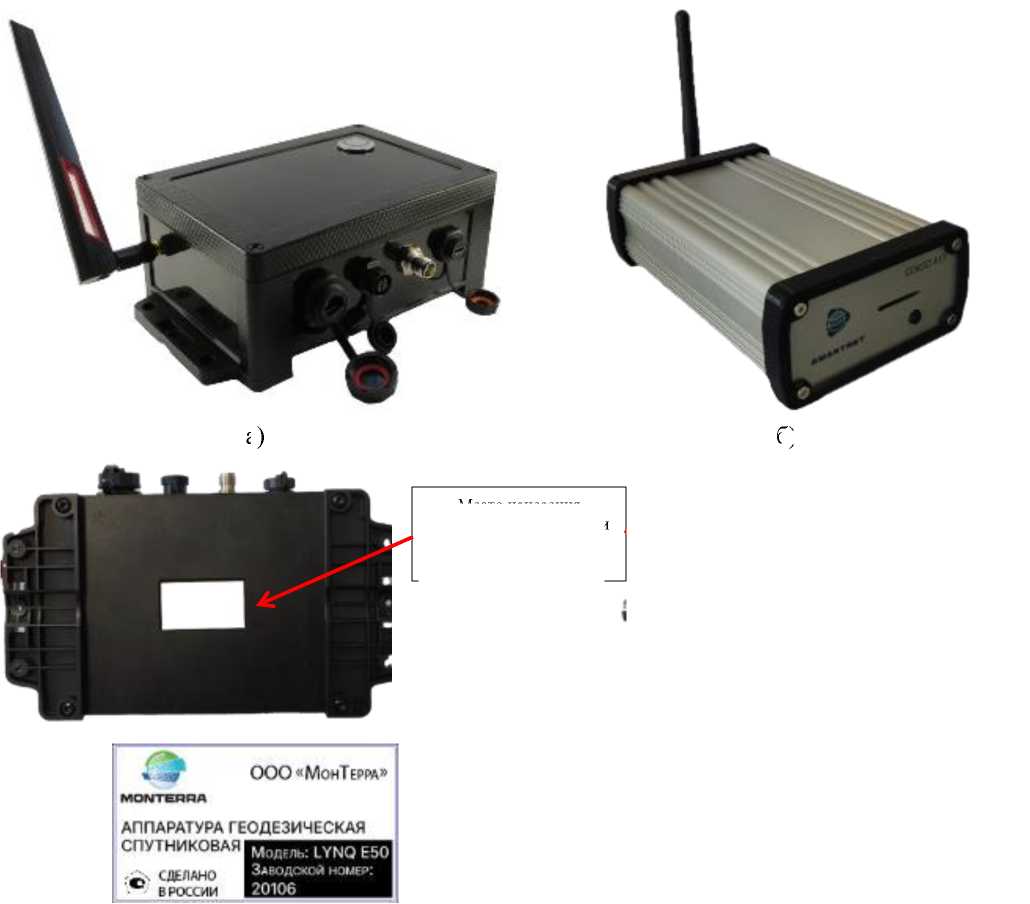

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой МонТерра LYNQ: а) Модификация LYNQ E50; б) Модификация LYNQ A10;
в) Место нанесения маркировочной наклейки
б)
Программное обеспечение
Аппаратура работает под управлением встроенного метрологически значимого микропрограммного обеспечения (далее - МПО) МонТерра LYNQ. С помощью указанного МПО осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений. МПО является частью аппаратуры, недоступно для изменения пользователем. Обновление МПО в процессе эксплуатации не осуществляется, идентификационные данные отсутствуют.
Сбор, хранение, передача и обработка результатов измерений может осуществляться с использованием внешнего программного обеспечения (далее - ПО) Leica GNSS Spider и НЕВОД, устанавливаемого на персональный компьютер. Данное ПО не является метрологически значимым.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
МонТерра LYNQ |
Leica GNSS Spider |
НЕВОД |
|
Номер версии (идентификационный номер ПО) |
- |
не ниже 7.8.3.9486 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Модификация |
LYNQ E50 | LYNQ A10 |
|
Диапазон измерений длин базисов, м |
от 0 до 30000 |
|
Границы допускаемой абсолютной погрешности измерений длин базисов в режимах : - «Статика», мм: - в плане - по высоте |
±2-(2,5+0,5-10-6-L) ±2-(5,0+0,5-10-6-L) |
|
- «Кинематика», «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте |
±2-(8,0+1,0-10-6-L) ±2-(15,0+1,0-10-6-L) |
|
- «Дифференциальные кодовые измерения», мм: - в плане - по высоте |
±500 ±1000 |
|
Границы допускаемой абсолютной погрешности определения координат в режиме «Автономный» , мм: - в плане - по высоте |
±6000 ±6000 |
|
Допускаемое среднее квадратическое отклонение измерений длин базисов в режимах, мм: - «Статика», мм: - в плане - по высоте |
2,5+0,5-10-6-L 5,0+0,5-10-6-L |
|
- «Кинематика с постобработкой», мм: - в плане - по высоте |
8,0+1,0-10-6-L 15,0+1,0-10-6-L |
|
- «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте |
8,0+1,0-10-6-L 15,0+1,0-10-6-L |
|
- «Дифференциальные кодовые измерения», мм: - в плане - по высоте |
250 500 |
|
* При доверительной вероятности 0,95; При работе аппаратуры в режимах «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры; L - измеряемая длина, мм. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
LYNQ E50 |
LYNQ A10 |
|
Диапазон рабочих температур, °С |
от -40 до +60 |
от -10 до +50 |
|
Напряжение источника питания постоянного тока, В |
от 5 до 20 |
от 5 до 20 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
222x130x80 |
150x90x46 |
|
Масса, кг, не более |
0,5 |
0,8 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
50000 |
|
Средний полный срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на маркировочную наклейку на корпусе аппаратуры и на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аппаратура геодезическая спутниковая МонТерра |
LYNQ |
1 шт. |
|
ГНСС антенна |
- |
1 шт. |
|
Антенна радио модема |
- |
1 шт. |
|
Комплект кабелей подключения |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе: 4 «Порядок работы» документа «Аппаратура геодезическая спутниковая МонТерра LYNQ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»
ТУ 26.51.20-001-47236710-2026 «Аппаратура спутниковая геодезическая МонТерра
LYNQ. Технические условия»
