Резервуар стальной горизонтальный цилиндрический ЕП-40-2400-1200-А-С-У1
| Номер в ГРСИ РФ: | 99231-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Связь Энерго", Рязанская обл., г. Сасово |
|
99231-26: Описание типа
2026-99231-26.pdf
|
Скачать | 164 КБ |
Резервуар стальной горизонтальный цилиндрический ЕП-40-2400-1200-А-С-У1 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99231-26 | ||||||
| Наименование | Резервуар стальной горизонтальный цилиндрический | ||||||
| Модель | ЕП-40-2400-1200-А-С-У1 | ||||||
| Приказы |
№1686 от
24.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 21c40e7f-1172-de1a-4e30-24c9ad271bab | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Связь Энерго», РОССИЯ, 391430, Рязанская обл., г. Сасово, ул. Пушкина, 21.
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
(с 24.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99231-26: Описание типа
2026-99231-26.pdf
|
Скачать | 164 КБ |
Описание типа
Назначение
Резервуар стальной горизонтальный цилиндрический ЕП-40-2400-1200-А-С-У1 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуара - стальной горизонтальный цилиндрически, номинальной вместимостью 40 м3 подземного расположения.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен ударным способом на маркировочную табличку резервуара (рисунок 1). Табличка крепится к горловине резервуара.
Резервуар ЕП-40-2400-1200-А-С-У1 с заводским номером 361 расположен на территории «МН «Лисичанск-Тихорецк-3». Участок км 129,9 - км 228,9 до лупинга 30,5 км. «МН «Лисичанск-Тихороцк-1,2». Камера приема 228,9 (438,7) км. КП СОД 229,6 км по адресу: Краснодарский край, Тихорецкий район, Фастовецкое сельское поселение.
Эскиз общего вида резервуара приведен на рисунке 2. Фотография горловин и измерительного люка приведена на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.

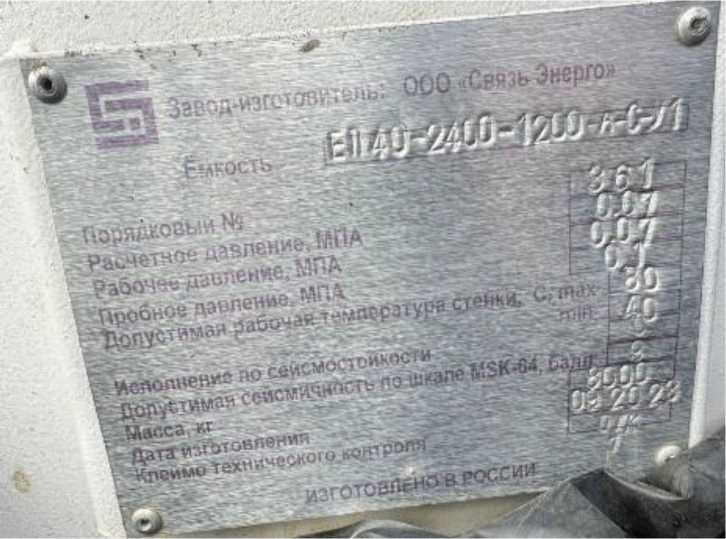

Рисунок 1 - Маркировочная табличка резервуара

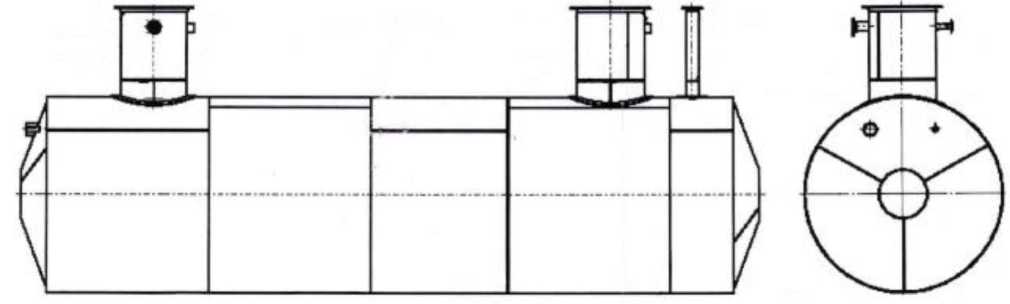

Рисунок 2 - Эскиз общего вида резервуара

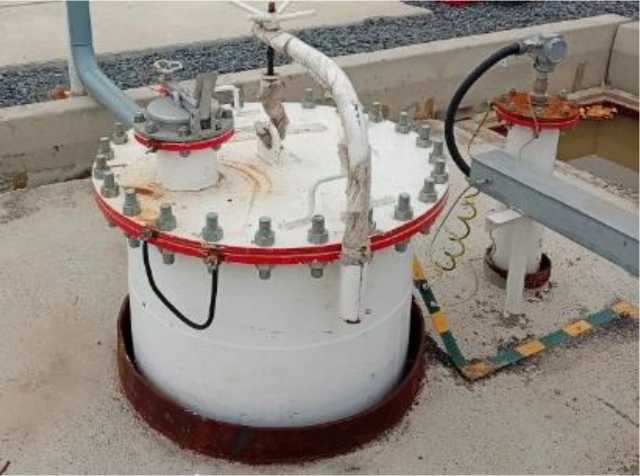

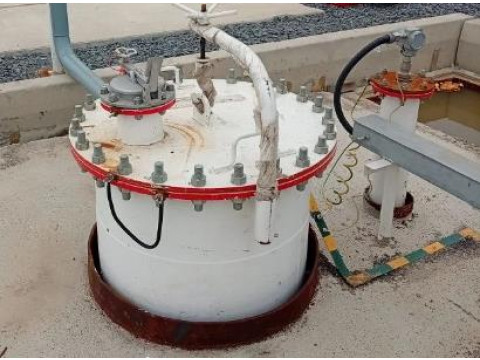

Рисунок 3 - Горловины и измерительный люк резервуара ЕП-40-2400-1200-А-С-У1 зав.№ 361 Пломбирование резервуара ЕП-40-2400-1200-А-С-У1 не предусмотрено
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
40 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
ЕП-40-2400-1200-А-С-У1 |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Градуировочная таблица |
_ |
1 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 19 мая 2026 г. № 937 «Об утверждении Государственной поверочной схемы для средств измерений объема жидкости и вместимости»
