Система автоматического контроля выбросов дымовой трубы паровой котельной ЭУ ЦК АО «Карельский окатыш» (газоход 1)
| Номер в ГРСИ РФ: | 99234-26 |
|---|---|
| Производитель / заявитель: | ООО «ГРИНТЕХИНЖИНИРИНГ» (ГТИ), г. Москва |
Система автоматического контроля выбросов дымовой трубы паровой котельной ЭУ ЦК АО «Карельский окатыш» (газоход 1) (далее - система) предназначена для:
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99234-26 | ||||||
| Наименование | Система автоматического контроля выбросов дымовой трубы паровой котельной ЭУ ЦК АО «Карельский окатыш» (газоход 1) | ||||||
| Приказы |
№1686 от
24.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3f9a98ca-ff6e-e846-1cf3-d7a705ec703c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ГТИ», РОССИЯ, 119296, г. Москва, вн. тер. г. муниципальный округ Гагаринский, пр-кт Ленинский, д. 64/2, помещ. 2Ц
Поверка
| Методика поверки / информация о поверке |
РТ-МП-857-500-2026 ГСИ. Система автоматического контроля выбросов дымовой трубы паровой котельной ЭУ ЦК АО «Карельский окатыш» (газоход 1). Методика поверки.
(с 24.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99234-26: Описание типа
2026-99234-26.pdf
|
Скачать | 220.7 КБ | |
|
99234-26: Методика поверки
РТ-МП-857-500-2026
2026-mp99234-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Система автоматического контроля выбросов дымовой трубы паровой котельной ЭУ ЦК АО «Карельский окатыш» (газоход 1) (далее - система) предназначена для:
- непрерывных автоматических измерений объемной доли (массовой концентрации) диоксида серы (SO2), оксида азота (NO), диоксида азота (NO2), оксида углерода (СО), диоксида углерода (СО2), кислорода (O2), паров воды (Н2О), взвешенных (твердых) частиц (далее - пыли) и параметров газопылевого потока отходящих газов (температуры, абсолютного давления и скорости);
- расчета суммы оксидов азота (NOx);
- расчета объемного расхода отходящих газов;
- приведения к нормальным условиям (абсолютное давление 101,325 кПа, температура 0 °C, сухой газ) результатов измерений содержания компонентов и объемного расхода отходящих газов и расчета массового, разового и валового выбросов загрязняющих веществ;
- сбора, обработки, хранения, визуализации и передачи результатов измерений и вычислений в различных формах;
- передачи информации в автоматизированные системы более высокого уровня, а также передачи информации о показателях выбросов загрязняющих веществ в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду.
Описание
Конструктивно система состоит из системы контроля промышленных выбросов автоматической CEMS-2000T (далее - CEMS-2000T), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 71638-18, пылеизмерителя лазерного ЛПИ-05 (далее - пылеизмеритель), рег. № 92553-24, устройства сбора и передачи данных GTE (далее - УСПД GTE), рег. № 96464-25, и шкафа связи, размещенных на газоходе и в блок-контейнере.
Система включает в себя измерительные каналы (далее - ИК):
- ИК массовой концентрации SO2;
- ИК массовой концентрации NO;
- ИК массовой концентрации NO2;
- ИК массовой концентрации NOx;
- ИК массовой концентрации СО;
- ИК объемной доли СО2;
- ИК объемной доли O2;
- ИК объемной доли Н2О;
- ИК пыли;
- ИК абсолютного давления газопылевого потока отходящих газов;
- ИК температуры газопылевого потока отходящих газов;
- ИК скорости и объемного расхода газопылевого потока отходящих газов.
Действие системы основано на следующих действиях:
- CEMS-2000T осуществляет измерение массовой концентрации SO2, NO, NO2, СО, объемной доли СО2, O2, Н2О, параметров газопылевого потока отходящих газов (температуры, абсолютного давления, скорости), расчет массовой концентрации NOx, регистрацию и передачу результатов измерений и расчетов в УСПД GTE;
- пылеизмеритель ЛПИ-05 осуществляет измерение массовой концентрации пыли и передачу результатов измерений в УСПД GTE;
- УСПД GTE обеспечивает расчет объемного расхода отходящих газов, а также приведение результатов измерений массовой концентрации и объемной доли всех определяемых компонентов и объемного расхода отходящих газов к нормальным условиям, усреднение результатов измерений за 30-минутный период времени, вычисление показателей массовых выбросов в соответствии с ГОСТ Р 70805-2023 «Автоматические измерительные системы для контроля выбросов загрязняющих веществ. Методика расчета массового выброса» и передачу информации о показателях выбросов загрязняющих веществ в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду в установленном нормативными документами формате передачи данных.
Основное оборудование CEMS-2000T, УСПД GTE и шкаф связи располагаются в блок-контейнере, оснащенном системами вентиляции, кондиционирования и отопления, охраннопожарной сигнализации, подготовки воздуха, электропитания и резервирования.
Система представляет собой единичный экземпляр системы измерительной, спроектированной для конкретного объекта. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на систему и эксплуатационными документами на ее составные части. Перечень измерительных компонентов (средств измерений), входящих в состав системы, приведен в таблице 1.
Таблица 1 - Перечень измерительных компонентов (средств измерений), входящих в состав ИК системы
|
Измеряемая величина |
Принцип действия |
Наименование и обозначение типа средства измерений, рег. № |
|
Массовая концентрация оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx), диоксида серы (SO2) |
Оптический (УФ-спектроскопия) метод |
Система контроля промышленных выбросов автоматическая CEMS-2000T, рег. № 71638-18 |
|
Массовая концентрация оксида углерода (СО), объемная доля диоксида углерода (СО2) |
Оптический (ИК-спектроскопия) метод | |
|
Объемная доля кислорода (O2) |
Электрохимический (на основе циркониевого датчика) метод | |
|
Пары воды (H2O) |
Метод теплопроводности | |
|
Температура газопылевого потока |
Резистивный метод | |
|
Давление газопылевого потока |
Пьезорезистивный метод |
Продолжение таблицы 1
|
Измеряемая величина |
Принцип действия |
Наименование и обозначение типа средства измерений, рег. № |
|
Скорость газопылевого потока |
Акустический (время прохождения ультразвуковых импульсов) метод |
Система контроля промышленных выбросов автоматическая CEMS-2000T, рег. № 71638-18 |
|
Массовая концентрация пыли |
Оптико-абсорбционный (регистрация рассеянного излучения) метод |
Пылеизмеритель лазерный ЛПИ-05.2.1, рег. № 92553-24 |
|
Объемный расход отходящих газов |
Расчетный метод |
Устройство сбора и передачи данных GTE-2501, рег. № 96464-25 |
|
Массовый, валовый и годовой выбросы |
Расчетный метод |
К данному типу относится система, заводской № 25010435660005. Заводской номер нанесен типографским способом на табличку, размещенную на входной двери блока-контейнера. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование системы от несанкционированного доступа не предусмотрено, предусмотрен контроль доступа к входной двери блок-контейнера. В шкафу УСПД GTE установлена электронная пломба. Пломбирование средств измерений, входящих в состав системы, осуществляется в соответствии с описаниями типа на эти средства измерений.

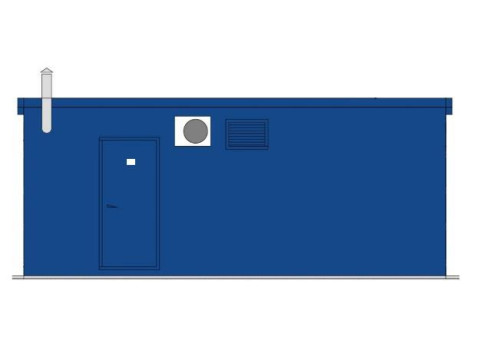

Внешний вид блока-контейнера с указанием места размещения заводского номера приведен на рисунке 1. Внешний вид информационной таблички приведен на рисунке 2.
Место нанесения заводского номера
Место ограничения доступа
Рисунок 1 - Внешний вид блока-контейнера
ГРИНтех
инжиниринг
Eh ООО «ГТИ» ® https://greente.ru/ □ 8(916)797-55-52 И mfo@greente.ru
Система автоматического контроля выбросов дымовой трубы паровой котельной ЭУ ЦК
АО «Карельский окатыш» (газоход 1)
25010435660005
2025 г. „
Рисунок 2 - Внешний вид информационной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) системы включает в себя ПО входящих в систему компонентов и ПО «САПФИР».
Встроенное ПО измерительных компонентов системы специально разработано изготовителями соответствующих средств измерений и обеспечивает передачу измерительной информации в УСПД GTE.
ПО «САПФИР» устанавливается на УСПД GTE и обеспечивает выполнение заявленных УСПД GTE функций, а также его параметрирование.
Метрологически значимая часть ПО «САПФИР» включает измерительные и расчетные компоненты общего ПО «САПФИР» и обеспечивает расчет объемного расхода отходящих газов, а также приведение результатов измерений массовой концентрации определяемых компонентов и объемного расхода отходящих газов к нормальным условиям, измерение текущего времени, вычисление разового, массового и валового выбросов, архивирование, визуализацию и передачу измерительной информации в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду, в установленном нормативными документами формате передачи данных, а также осуществляет передачу в информационные системы верхнего уровня.
Идентификационные данные ПО «САПФИР» приведены в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимой части ПО «САПФИР»
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) |
v.1.0.0 |
|
Цифровой идентификатор |
5991c2a6ad16b224ba831372ae339899 d3926e83d744d485560b8cf7b00d393a |
|
Алгоритм вычисления цифрового идентификатора |
SHA256 |
Уровень защиты ПО - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические характеристики системы нормированы с учетом влияния ПО.
Технические характеристики
Таблица 3 - Метрологические характеристики ИК
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон (поддиапазоны) измерений |
Пределы допускаемой абсолютной (абс.)/ относительной (отн.)/ приведенной (прив.) погрешности измерений |
|
Массовая концентрация пыли, мг/м3 |
от 0 до 5000 |
от 0 до 2 включ. |
±20 % (прив.) |
|
св. 2 до 5000 |
±20 % (отн.) | ||
|
Массовая концентрация диоксида серы (SO2), мг/м3 |
от 0 до 10000 |
от 0 до 1230 включ. |
±25 % (прив.) |
|
св.1230 до 10000 |
±(26,3-0,001К1)) % (отн.) | ||
|
Массовая концентрация оксида углерода (СО), мг/м3 |
от 0 до 1250 |
от 0 до 50 включ. |
±25 % (прив.) |
|
св. 50 до 1250 |
±(25,7-0,0013-С) % (отн.) | ||
|
Массовая концентрация оксида азота (NO), мг/м3 |
от 0 до 1300 |
от 0 до 65 включ. |
±25 % (прив.) |
|
св. 65 до 1300 |
±(25,6-0,009^С) % (отн.) | ||
|
Массовая концентрация диоксида азота (NO2), мг/м3 |
от 0 до 2000 |
от 0 до 100 включ. |
±25 % (прив.) |
|
св. 100 до 2000 |
±(25,6-0,006^С) % (отн.) | ||
|
Объемная доля диоксида углерода (СО2), % |
от 0 до 20 |
от 0 до 5 включ. |
±10 % (прив.) |
|
св. 5 до 20 |
±10 % (отн.) | ||
|
Объемная доля кислорода (О2), % |
от 0 до 30 |
от 0 до 5 включ. |
±9 % (прив.) |
|
св. 5 до 30 |
±9 % (отн.) | ||
|
Объемная доля паров воды (HO), % |
от 0 до 40 |
от 0 до 10 включ. |
±18 % (прив.) |
|
св. 10 до 40 |
±18 % (отн.) | ||
|
Температура газопылевого потока отходящих газов, °C |
от 0 до +400 |
от 0 до +400 |
±2 °C (абс.) |
|
Абсолютное давление газопылевого потока отходящих газов(относительно 101,325 кПа), кПа |
от -10 до +10 |
от -10 до +10 |
±0,2 кПа (абс.) |
|
Скорость газопылевого потока отходящих газов, м/с |
от 0,05 до 40 |
от 0,5 до 40 |
±(0,03+0,03V)) м/с (абс.) |
|
1) С - измеренное значение массовой концентрации, мг/м3; 2) V - скорость газопылевого потока, м/с. | |||
Таблица 4 - Метрологические характеристики ИК системы в условиях эксплуатации с учетом требований к диапазонам и погрешностям измерений, установленным в пунктах 3.1.3, 3.9, 3.10,
|
3.13 постановления Правительства Российской Федерации от 16.11.2020 № 1847 | ||
|
Измерительный канал (определяемый компонент) |
Диапазон измерений |
Пределы допускаемой абсолютной (абс.)/ относительной (отн.) погрешности измерений |
|
Массовая концентрация пыли, мг/м3 |
от 1,1 до 5000 |
±35 % (отн.) |
|
Массовая концентрация диоксида серы (SO2), мг/м3 |
от 879 до 10000 |
±35 % (отн.) |
|
Массовая концентрация оксида углерода (СО), мг/м3 |
от 36 до 1250 |
±35 % (отн.) |
|
Массовая концентрация оксида азота (NO), мг/м3 |
от 46 до 1300 |
±35 % (отн.) |
|
Массовая концентрация диоксида азота (NO2), мг/м3 |
от 71 до 2000 |
±35 % (отн.) |
|
Объемная доля диоксида углерода (СО2) 1), % |
от 1,4 до 20 |
±35 % (отн.) |
|
Температура газопылевого потока отходящих газов, °C |
от 90 до 170 |
±2 °C (абс.) |
|
Абсолютное давление газопылевого потока отходящих газов, кПа |
от 91,325 до 110 |
±0,2 кПа (абс.) |
|
Скорость газопылевого потока отходящих газов, м/с |
от 0,5 до 40 |
±9 % (отн.) |
|
Объемный расход газопылевого потока отходящих газов в рабочих условиях, м3/с |
от 0,4 до 29 |
±9 % (отн.) |
|
1) В соответствии с постановлением Правительства Российской Федерации от 29.05.2025 № 779 диоксид углерода (СО2) не относится к загрязняющим веществам, на которые распространяются требования постановления Правительства Российской Федерации от 16.11.2020 № 1847. | ||
Таблица 5 - Метрологические характеристики системы в части показателей выбросов
|
Наименование характеристики |
Значение |
|
Диапазоны измерений разовых выбросов загрязняющих веществ, г/с: - пыли - диоксида серы (SO2) - оксида углерода (СО) - диоксида углерода (СО2) - оксида азота (NO) - диоксида азота (NO2) - суммы оксидов азота (NOx) |
от 0,0001 до 117 от 0,11 до 234 от 0,004 до 29 от 3,4 до 9175 от 0,006 до 30 от 0,01 до 47 от 0,02 до 94 |
|
Диапазоны измерений массовых выбросов загрязняющих веществ, кг/ч: - пыли - диоксида серы (SO2) - оксида углерода (СО) - диоксида углерода (СО2) - оксида азота (NO) - диоксида азота (NO2) - суммы оксидов азота (NOx) |
от 0,0005 до 421 от 0,38 до 843 от 0,02 до 105 от 12 до 33030 от 0,02 до 110 от 0,03 до 169 от 0,06 до 336 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Диапазоны измерений валовых (годовых) выбросов загрязняющих веществ, т/г: - пыли - диоксида серы (SO2) - оксида углерода (СО) - диоксида углерода (СО2) - оксида азота (No) - диоксида азота (NO2) - суммы оксидов азота (NOx) |
от 0,004 до 3691 от 3,33 до 7381 от 0,14 до 923 от 106 до 289342 от 0,17 до 960 от 0,27 до 1476 от 0,54 до 2944 |
|
Пределы допускаемой относительной погрешности вычислений разовых, массовых и валовых (годовых) выбросов загрязняющих веществ, % |
±0,01 |
|
Пределы допускаемой относительной погрешности измерений разовых, массовых и валовых (годовых) выбросов загрязняющих веществ, % |
±50 |
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания блок-контейнера трехфазным переменным током частотой (50±1) Гц, В |
380 |
|
Потребляемая мощность блок-контейнера, кВт, не более |
70 |
|
Масса блок-контейнера, кг |
6500 |
|
Габаритные размеры блок-контейнера (длинахширинахвысота), мм |
7000x2450x2800 |
|
Габариты газохода (имеет прямоугольную форму и расположен горизонтально в месте установки первичных измерительных преобразователей), (высотахширина), мм Эквивалентный диаметр газохода, мм |
1200x800 960 ± 1 |
|
Условия эксплуатации: - температура окружающей среды1), °С - относительная влажность (без конденсации), %, не более - атмосферное давление, кПа |
от -47 до +40 98 от 84 до 106,7 |
|
Условия эксплуатации внутри блок-контейнера: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84 до 106,7 |
|
Температура газопылевого потока, °С |
от 90 до 170 |
|
1) Параметры электрического питания, условия эксплуатации средств измерений, установленных на газоходе, согласно описаниям типа на них. Для поддержания требуемых условий эксплуатации средств измерений, установленных на газоходе, применяются термостатичные защитные устройства (термочехлы и обогреваемые шкафы). | |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система автоматического контроля выбросов дымовой трубы паровой котельной ЭУ ЦК АО «Карельский окатыш» (газоход 1) |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Использование по назначению» паспорта.
Нормативные документы
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункты 3.1.3, 3.9, 3.10, 3.13)
Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Федерального агентства по техническому регулированию и метрологии от 21.11.2023 № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.2025 № 2667 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от 1-10’2 до 1407 Па и Государственной поверочной схемы для средств измерений абсолютного давления»
Приказ Федерального агентства по техническому регулированию и метрологии от 25.11.2019 № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
ГОСТ Р 71505-2024 «Системы автоматического контроля выбросов и сбросов. Системы автоматического контроля выбросов. Общие положения»
ГОСТ Р 70805-2023 «Автоматические измерительные системы для контроля выбросов загрязняющих веществ. Методика расчета массового выброса»
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»
