Индикаторы удалённого сигнала 756
| Номер в ГРСИ РФ: | 99236-26 |
|---|---|
| Производитель / заявитель: | Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd.", Китай |

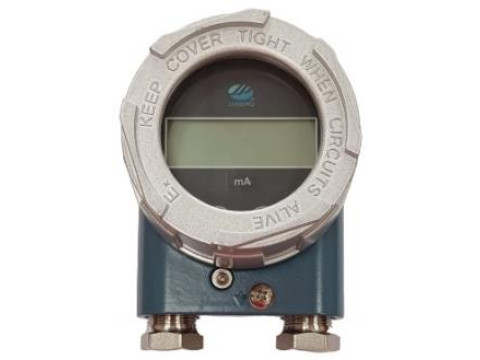

Индикаторы удалённого сигнала 756 (далее по тексту - приборы) предназначены для измерений и аналогово-цифрового преобразования (АЦП) сигналов в виде силы постоянного тока, поступающих от первичных преобразователей (датчиков) различных физических величин, и отображения на дисплее результатов измерений, а также для дальнейшего повторения токового сигнала (при необходимости).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99236-26 | |||||||||
| Действует | по 24.08.2031 | |||||||||
| Наименование | Индикаторы удалённого сигнала | |||||||||
| Модель | 756 | |||||||||
| Приказы |
№1686 от
24.08.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 9d89bd06-8603-e579-91e1-81d9c0d393c8 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма «Shanghai Jingpu Mechanical&Electrical Technology Co.,Ltd.», КИТАЙ, No.1508, Jinshao Road, Baoshan District, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-847-207-2026 ГСИ. Индикаторы удалённого сигнала 756. Методика поверки.
(с 24.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99236-26: Описание типа
2026-99236-26.pdf
|
Скачать | 123.6 КБ | |
|
99236-26: Методика поверки
РТ-МП-847-207-2026
2026-mp99236-26.pdf
|
Скачать | 969.2 КБ |
Описание типа
Назначение
Индикаторы удалённого сигнала 756 (далее по тексту - приборы) предназначены для измерений и аналогово-цифрового преобразования (АЦП) сигналов в виде силы постоянного тока, поступающих от первичных преобразователей (датчиков) различных физических величин, и отображения на дисплее результатов измерений, а также для дальнейшего повторения токового сигнала (при необходимости).
Описание
Принцип действия приборов основан на измерении и преобразовании унифицированного сигнала силы постоянного тока, получаемого от датчиков измерений различных физических величин, в цифровую форму с помощью АЦП, дальнейшей его обработке микропроцессором и последующем отображении результата измерений на встроенном цифровом жидкокристаллическом дисплее.

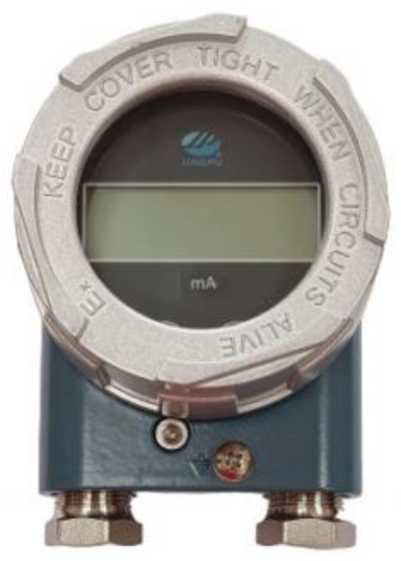

Приборы конструктивно выполнены в металлическом корпусе цилиндрической формы из алюминиевого сплава с отвинчивающейся крышкой. На лицевой стороне прибора под защитной крышкой со смотровым окном размещен съемный дисплейный модуль с кнопками управления. В нижней части корпуса прибора расположены два кабельных ввода-вывода, которые используются для подключения первичного преобразователя, а также напряжения внешнего питания и вывода токового сигнала (при необходимости). На задней панели корпуса прибора расположены отверстия под установочные винты.
На производственных объектах приборы применяются в качестве локальных (по месту установки) индикаторов для мониторинга состояния текущих процессов. В приборах также реализована функция повторителя токового сигнала с обеспечением гальванической изоляции входного сигнала, поступающего, в том числе, из взрывоопасной зоны.

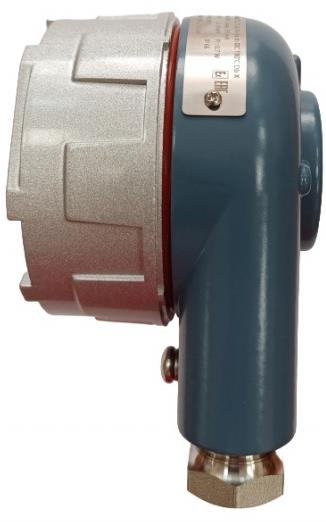

Пломбирование приборов не предусмотрено. Заводской номер приборов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на маркировочную табличку корпуса методом лазерной гравировки. Конструкция приборов не предусматривает нанесение знака поверки на средство измерений. Общий вид приборов с указанием места нанесения заводского номера представлен на рисунке 1.

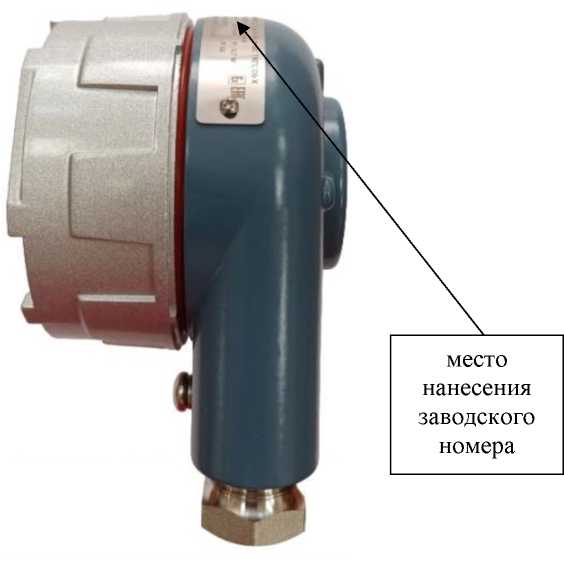

Рисунок 1 - Общий вид приборов с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в энергонезависимой памяти (ПЗУ), размещенной внутри корпуса прибора, и недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного ПО - недоступны.
Технические характеристики
Метрологические и технические характеристики приборов приведены в таблицах 1-2.
Показатели надежности приведены в таблице 3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Диапазон индикации выходного цифрового сигнала |
от -19999 до 19999 |
|
Пределы допускаемой основной приведенной к нормирующему значению1) погрешности измерений силы постоянного тока, %2) |
±0,1; ±0,15; ±0,25 |
П Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной к нормирующему значению1) погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +15 °С до +25 °С включ.), %/ 1 °C |
±0,01 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
1) Разность между максимальным и минимальным значениями диапазона измерений; 2) Значение погрешности конкретного прибора приведено в паспорте и на маркировочной табличке прибора. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры корпуса (длинахвысотахширина), мм, не более |
180х250х205 |
|
Масса, кг, не более |
2,5 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре окружающей среды +25 °С, %, не более |
от -40 до +601) 95 |
|
Степень защиты от внешних воздействий по ГОСТ 142542015 |
IP66, IP67 |
|
Маркировка взрывозащиты |
0Ex iaIIC T6...T1 Ga Х 1Ex db IIC T6...T1 Gb X Ex tb IIIC T80°C...T440°C Db Х |
|
1) Индикация показаний не осуществляется при температурах ниже -20 °С. | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка до отказа, ч, не менее |
40 000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
Индикатор удалённого сигнала |
756 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Проведение измерений» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Стандарт фирмы-изготовителя «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd.», Китай
