Комплексы аппаратно-программные мобильные помощи сотрудникам ГИБДД с автоматической фиксацией нарушений ПДД СТАЛКЕР-ГИБДД
| Номер в ГРСИ РФ: | 99238-26 |
|---|---|
| Производитель / заявитель: | ООО "А-риал", г. Москва |
Комплексы аппаратно-программные мобильные помощи сотрудникам ГИБДД с автоматической фиксацией нарушений ПДД СТАЛКЕР-ГИБДД (далее - комплексы) предназначены для измерений значений текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов в плане в движении.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99238-26 | ||||||
| Действует | по 24.08.2031 | ||||||
| Наименование | Комплексы аппаратно-программные мобильные помощи сотрудникам ГИБДД с автоматической фиксацией нарушений ПДД | ||||||
| Модель | СТАЛКЕР-ГИБДД | ||||||
| Приказы |
№1686 от
24.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | a59b4359-54cb-64da-9814-93d115400a81 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «А-риал», РОССИЯ, 123007, г. Москва, вн. тер. г. муниципальный округ Хорошевский, ул. 5-ая Магистральная, д. 12
Поверка
| Методика поверки / информация о поверке |
МП-296-1-2024 ГСИ. Комплексы аппаратно-программные мобильные помощи сотрудникам ГИБДД с автоматической фиксацией нарушений ПДД СТАЛКЕР-ГИБДД. Методика поверки.
(с 24.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99238-26: Описание типа
2026-99238-26.pdf
|
Скачать | 151.3 КБ | |
|
99238-26: Методика поверки
МП-296-1-2024
2026-mp99238-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Комплексы аппаратно-программные мобильные помощи сотрудникам ГИБДД с автоматической фиксацией нарушений ПДД СТАЛКЕР-ГИБДД (далее - комплексы) предназначены для измерений значений текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов в плане в движении.
Описание
Принцип действия комплексов при определении текущих значений времени и координат, основан на получении значений времени национальной шкалы координированного времени UTC(SU), текущих навигационных параметров и определения на их основе координат комплексов в плане в движении от приемника глобальной спутниковой системы ГЛОНАСС/GPS в частотном диапазоне L1 (СТ-код) ГНСС ГЛОНАСС и на частоте L1 (C/A код) ГНСС GPS.
Конструктивно комплексы состоят из следующих элементов: ПК (вычислительный блок), распределительный блок, обзорная и распознающая видеокамеры, монитор управления оператора.
ПК (вычислительный блок) представляет из себя моноблок и содержит в своем составе вычислительный блок, модуль преобразования и управления, коммутатор связи, блок навигации и определения времени, датчик вскрытия корпуса, средства терморегуляции, GPS/GSM/WiFi/LTE-антенны, порты RS232, USB, HDMI, Ethernet.
Комплексы в автоматическом режиме обеспечивают привязку времени и местоположения к материалам фото- видеофиксации.
Комплексы предназначены для установки внутри транспортного средства.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер комплексов, идентифицирующий каждый экземпляр средства измерений, состоящий из арабских цифр, наносится на самоклеящуюся этикетку методом печати, которая размещается на левой части корпуса ПК (вычислительного блока) и на переднюю часть корпуса распределительного блока.
Нанесение знака поверки на комплексы не предусмотрено.
Пломбирование предусмотрено при помощи пломбы или саморазрушающейся наклейки.
Общий вид комплексов с указанием мест нанесения заводского номера, знака утверждения типа и пломбирования представлен на рисунке 1.
Место нанесения маркировки с заводским номером и знаком утверждения типа

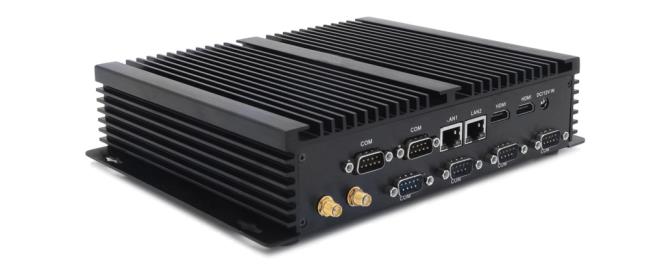

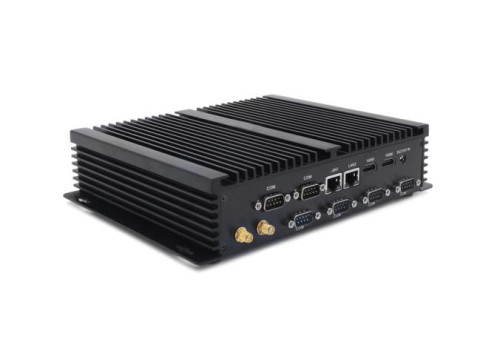

а) ПК (вычислительный блок)

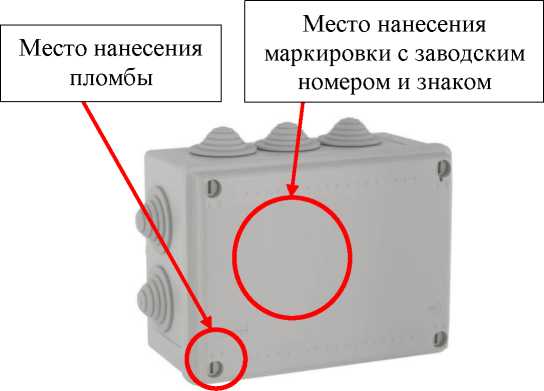

б) распределительный блок

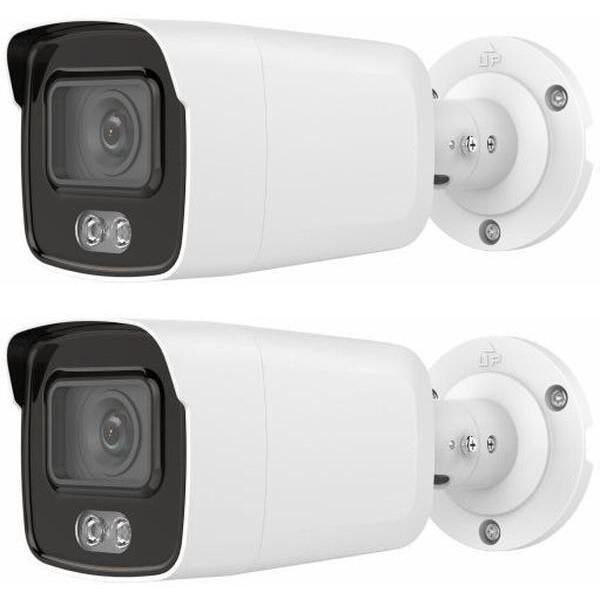

в) обзорная видеокамера
г) распознающая видеокамера

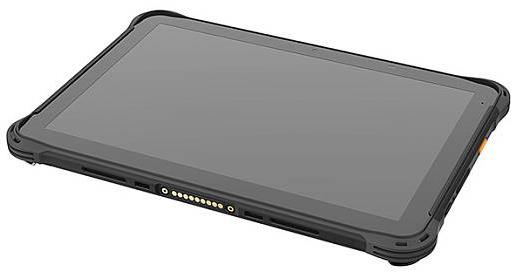

д) монитор управления оператора
Рисунок 1 - Общий вид комплексов
Программное обеспечение
Программным обеспечением (ПО) комплексов является программное обеспечение «Stalker», которое содержит метрологически значимую часть «Stalker».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические характеристики комплексов нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Stalker» |
|
Номер версии (идентификационный номер ПО) |
1.2 beta |
|
Цифровой идентификатор ПО |
6eb285118616fb9c4b932dba0540f46a60882f17 |
|
Алгоритм вычисления цифрового идентификатора ПО |
SHA-1 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов относительно национальной шкалы времени UTC(SU), с |
±1 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплексов в статическом режиме в плане при геометрическом факторе PDOP не более 2, м |
±9 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: напряжение питания постоянного тока, В |
12 |
|
Потребляемая мощность, Вт, не более |
30 |
|
Условия эксплуатации: температура окружающей среды, °C относительная влажность при температуре +25 °С, %, не более |
от -60 до +65 98 |
|
Габаритные размеры (длина^ширина^высота), мм, не более: распознающая видеокамера обзорная видеокамера ПК (вычислительный модуль) монитор управления оператора распределительный блок |
45x29x29 67x29x29 185x150x65 175x117x16 165x74x23 |
|
Масса, кг, не более: распознающая видеокамера обзорная видеокамера ПК (вычислительный модуль) монитор управления оператора распределительный блок |
0,25 0,25 2 1 0,5 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
60000 |
|
Средний срок службы, лет |
6 |
Знак утверждения типа
наносится типографским методом на маркировочную этикетку, наклеиваемую на корпус ПК (вычислительный блок) и на распределительный блок из состава комплексов и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплексы аппаратно-программные мобильные помощи сотрудникам ГИБДД с автоматической фиксацией нарушений ПДД СТАЛКЕР-ГИБДД |
- |
1 шт. |
|
Паспорт |
НРЦЕ-402139.004 ПС |
1 шт. |
|
Руководство по эксплуатации |
НРЦЕ-402139.004 РЭ |
1 шт. |
Сведения о методах измерений
приведены в подразделах «Назначение и функции» раздела 1 «Введение» и «Принцип формирования времени и координат комплекса» раздела 3 «Программная часть комплекса (ПО «Сталкер»)» руководства по эксплуатации НРЦЕ-402139.004 РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 07.06.2024 № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 12.42.1, 12.42.2)
НРЦЕ-402139.004 ТУ-О1 «Комплексы аппаратно-программные мобильные помощи сотрудникам ГИБДД с автоматической фиксацией нарушений ПДД СТАЛКЕР-ГИБДД. Технические условия»
