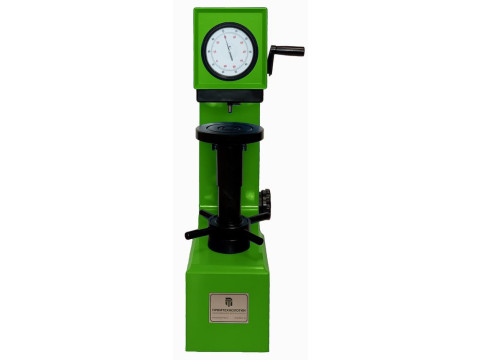

Твердомеры стационарные Роквелла ПРОМТ СТ-Р
| Номер в ГРСИ РФ: | 99239-26 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО НТЦ "Промышленное Оборудование и Технологии" (Промтехнологии), г.С.-Петербург |
Твердомеры стационарные Роквелла ПРОМТ СТ-Р (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла в соответствии с ГОСТ 9013-59.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99239-26 | ||||||
| Действует | по 24.08.2031 | ||||||
| Наименование | Твердомеры стационарные Роквелла | ||||||
| Модель | ПРОМТ СТ-Р | ||||||
| Модификации |
СТ-Р СТ-РМ СТ-РМ400 |
||||||
| Приказы |
№1686 от
24.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | d33f2043-1565-d4ef-4ff1-445e9cef25a3 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО НТЦ «Промтехнологии», РОССИЯ, 198152, г. Санкт-Петербург, ул. Краснопутиловская, д. 69, Литер А, Ч. Пом. 33Н, оф. 616.1
Поверка
| Методика поверки / информация о поверке |
МП 83-261-2025 ГСИ. Твердомеры стационарные Роквелла ПРОМТ СТ-Р. Методика поверки.
(с 24.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99239-26: Описание типа
2026-99239-26.pdf
|
Скачать | 181.3 КБ | |
|
99239-26: Методика поверки
МП 83-261-2025
2026-mp99239-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Твердомеры стационарные Роквелла ПРОМТ СТ-Р (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла в соответствии с ГОСТ 9013-59.
Описание
Принцип действия твердомеров основан на статическом вдавливании алмазного или шарикового наконечников (инденторов) с последующим измерением глубины внедрения наконечника.
Твердомеры состоят из корпуса (зеленого, синего или белого цвета), механизма нагрузки и разгрузки, механизма выбора нагрузки, механизма подъема рабочего стола и циферблата.
Внутри корпуса находятся все механизмы, кроме стола, винтового стержня и части основного штока. Механизм нагрузки и разгрузки состоит из основного штока рычажной системы, грузов и ручки. Предварительная испытательная нагрузка достигается весом подвесного стержня. Основные нагрузки испытаний достигаются силой тяжести грузов, навешенных на подвесной стержень.
Приложение основной испытательной нагрузки осуществляется с помощью ручки с правой стороны корпуса или электродвигателя (в зависимости от модификации).
Измерение твердости по шкале Роквелла выполняется в автоматическом режиме и отображается на циферблате.
Твердомеры выпускаются в трех модификациях СТ-Р, СТ-РМ, СТ-РМ400, которые отличаются техническими характеристиками и конструктивным исполнением:
- модификация СТ-Р оснащена циферблатом; приложение основной испытательной нагрузки осуществляется с помощью ручки;
- модификации СТ-РМ, СТ-РМ400 дополнительно к циферблату оснащены панелью управления; приложение основной испытательной нагрузки осуществляется с помощью электродвигателя. Модификация СТ-РМ400 отличается от СТ-РМ увеличенным габаритом по высоте, что позволяет использовать прибор для измерения твердости деталей высотой до 400 мм.
Заводской номер в цифровом виде, обеспечивающий идентификацию экземпляра твердомера, наносится типографским методом на табличку (шильд), установленную на заднюю поверхность корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
О бщий вид твердомеров представлен на рисунке 1. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Пломбирование твердомеров не предусмотрено.
а)
б)
Рисунок 1 - Общий вид твердомеров

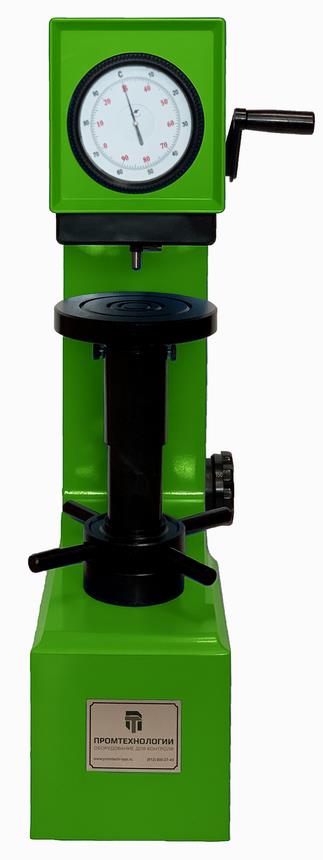

а) Твердомеры стационарные Роквелла ПРОМТ СТ-Р

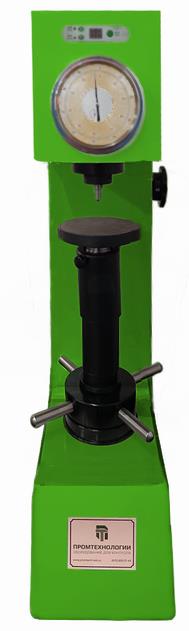

б) Твердомеры стационарные Роквелла ПРОМТ СТ-РМ, СТ-РМ400
Твердомерстационарный Роквелла ПРОМТ СТ-Р__
ООО НТЦ «Промтехнологии»
Сделано в России
www.promtech-test.ru (812) 900-23-47
Место нанесения знака утверждения типа
Место нанесения заводского номера

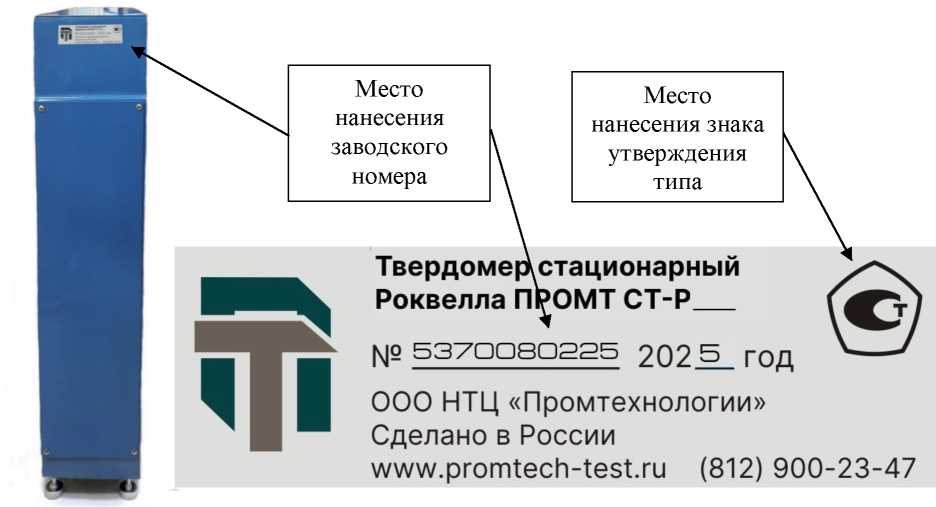

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Технические характеристики
Таблица 1 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла
|
Шкала Роквелла |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % | ||
|
предварительная |
основная |
предварительная |
основная | |
|
HRA |
98,07 |
588,4 |
±2,0 |
±0,5 |
|
HRB |
980,7 | |||
|
HRC |
1471 | |||
Таблица 2 - Метрологические характеристики твердомеров по шкалам Роквелла
|
Шкала Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности измерений твердости |
Размах чисел твердости, не более |
|
HRA |
от 75 до 93 HRA |
±1,2 HRA |
0,8 |
|
HRB |
от 80 до 100 HEE |
±2,0 HRB |
1,2 |
|
HRC |
от 20 до 35 HRC включ. св. 35 до 55 HRC включ. св. 55 до 70 HRC |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
0,8 |
|
Примечание - Метрологические характеристики действительны для 5 измерений. | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | ||
|
СТ-Р |
СТ-РМ |
СТ-РМ400 | |
|
Параметры электрического питания: | |||
|
- напряжение, В |
- |
220 ± 22 | |
|
- частота, Гц |
50 ± 1 | ||
|
Потребляемая мощность, Вт, не более |
- |
20 |
0 |
|
Габаритные размеры твердомера, мм, не | |||
|
более | |||
|
- высота |
750 |
1250 | |
|
- ширина |
300 |
300 | |
|
- глубина |
550 |
550 | |
|
Масса, кг, не более |
70 |
125 | |
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от +15 до +35 | ||
|
- относительная влажность, %, не более |
65 | ||
Знак утверждения типа
наносится на шильд, установленный на станине твердомера, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Твердомер стационарный Роквелла ПРОМТ СТ-Р |
1 шт. | |
|
Индентор диаметром 1,588 мм |
1 шт. | |
|
Алмазный наконечник НК |
1 шт. | |
|
Большой плоский стол |
1 шт. | |
|
Малый плоский стол |
1 шт. | |
|
V-образный стол |
1 шт. | |
|
Меры твердости |
Согласно заказу | |
|
Набор грузов |
1 шт. | |
|
Кабель питания* |
1 шт. | |
|
Упаковочная тара |
1 шт. | |
|
Руководство по эксплуатации - для модификации СТ-Р - для модификаций СТ-РМ, СТ-РМ400 |
ПРВМ.537.00.001РЭ ПРВМ.537.01.001РЭ |
1 экз. |
|
Паспорт - для модификации СТ-Р - для модификаций СТ-РМ, СТ-РМ400 |
ПРВМ.537.00.001ПС ПРВМ.537.01.001ПС |
1 экз. |
|
* В зависимости от модификации. | ||
Сведения о методах измерений
приведены в разделе 2.4 «Проведение измерений» документов «ПРВМ.537.00.001РЭ Твердомеры стационарные Роквелла ПРОМТ СТ-Р. Руководство по эксплуатации», «ПРВМ.537.01.001РЭ Твердомеры стационарные Роквелла ПРОМТ СТ-РМ, СТ-РМ400. Руководство по эксплуатации».
Нормативные документы
ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3462 «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»
ПРВМ.441118.005 ТУ:2024 «Твердомеры стационарные Роквелла ПРОМТ СТ-Р.
Технические условия»
