Приборы оптические координатно-измерительные бесконтактные WENZEL mScan V

Назначение

Приборы оптические координатно-измерительные бесконтактные WENZEL mScan V (далее - приборы) предназначены для измерений линейных размеров объектов с поверхностью сложной формы.

Описание

Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.

Проецируемые с помощью лазерных излучателей линии в виде сетки формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

Дополнительно приборы имеют режим измерений с фотограмметрией. При помощи встроенной фотограмметрии, выполняется серия фотоснимков объекта. На основе полученных снимков производится построение базовой модели позиционирования, которая содержит в себе информацию о пространственном положении меток. Для масштабирования снимков используются специальные масштабные линейки (внешний вид линеек представлен на рисунке 2). После обработки с помощью программного обеспечения данные загружаются в проект проведения измерений, где используются в качестве основной системы позиционирования. Данные режимы применяются для увеличения диапазона и повышения точности измерений.

Конструктивно приборы состоят из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. По заказу потребителя приборы можно оснастить комплектом для беспроводного подключения к компьютеру. Подключение осуществляется по радиоканалу.

С тыльной стороны корпуса, располагаются многофункциональные клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.

Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.

Приборы выпускаются в модификациях: mScan V и mScan V Pro, различающиеся между собой количеством проецируемых линий и скоростью сканирования. Приборы проецируют линии синего диапазона спектра. У модификации mScan V количество синих линий 26, у модификаций mScan V Pro количество линий 50.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из и букв латинского алфавита и арабских цифр, наносится типографским способом на маркировочную наклейку, расположенную на корпусе прибора.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.

Общий вид приборов приведён на рисунке 1.

Model: mScan v SN: WZ02MSCV005

Rated: DC 24V—5A

MADE IN CHINA

а)

б)

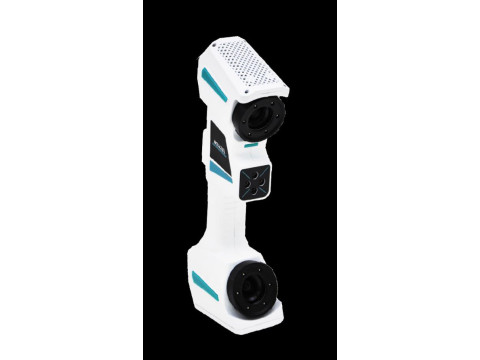

Рисунок 1 - Приборы оптические координатно-измерительные бесконтактные

WENZEL mScan V:

а) общий вид; б) место нанесения маркировочной наклейки

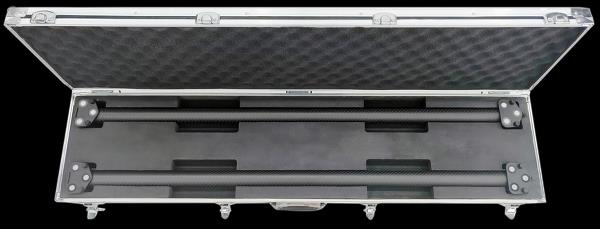

Рисунок 2 - Масштабные линейки для фотограмметрии

Программное обеспечение

Средства измерений работают под управлением метрологически значимого программного обеспечения Wenzel mScan (далее - ПО), установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.

ПО WM | Quartis, WM | PointMaster, Polyworks inspector, Geomagic Control,Metrolog X4, устанавливаемое на персональный компьютер, предназначено для работы с облаком точек, полученном при сканировании и создании цифровой модели, проведении проектных и расчётных работ на её основе, данное ПО не является метрологически значимыми.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надёжности

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность приборов

Сведения о методах измерений

приведены в разделе 4 «Процесс сканирования» документа «Приборы оптические координатноизмерительные бесконтактные WENZEL mScan V. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840

Стандарт предприятия «Приборы оптические   координатно-измерительные

бесконтактные WENZEL mScan V», Wenzel Measuring Machines (Shanghai) Co.Ltd, Китай
