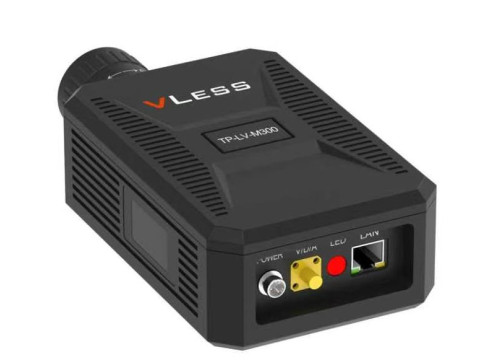

Виброметры лазерные портативные TP-LV-M300
| Номер в ГРСИ РФ: | 99253-26 |
|---|---|
| Категория: | Виброметры |
| Производитель / заявитель: | Wuxi VLESS Electronics and Technology Co., Ltd, Китай |
Виброметры лазерные портативные TP-LV-M300 (далее - виброметры) предназначены для измерений виброскорости и виброперемещения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99253-26 | ||||||
| Действует | по 26.08.2031 | ||||||
| Наименование | Виброметры лазерные портативные | ||||||
| Модель | TP-LV-M300 | ||||||
| Приказы |
№1709 от
26.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4a08f48d-87a7-4a5e-7252-713ceabb0396 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Wuxi VLESS Electronics and Technology Co., Ltd, КИТАЙ, Room 2021 #11, Jinxi Road, Binhu District: Wuxi
Поверка
| Методика поверки / информация о поверке |
РТ-МП-776-204-2026 ГСИ. Виброметры лазерные портативные TP-LV-M300. Методика поверки
(с 26.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
99253-26: Описание типа
2026-99253-26.pdf
|
Скачать | 115.7 КБ | |
|
99253-26: Методика поверки
РТ-МП-776-204-2026
2026-mp99253-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Виброметры лазерные портативные TP-LV-M300 (далее - виброметры) предназначены для измерений виброскорости и виброперемещения.
Описание
Принцип действия виброметров основан на эффекте Доплера, который заключается в изменении частоты оптического (лазерного) излучения, отраженного от измеряемого объекта. Виброскорость и виброперемещение колеблющегося объекта формируют частотную или фазовую модуляцию. Сдвиг частот между излученным и отраженным оптическими сигналами демодулируется до мгновенной виброскорости, а разность фаз - до мгновенного виброперемещения.
Конструктивно виброметры состоят из оптической головки и программируемых логических интегральных схем, интегрированных в единый корпус.
Общий вид виброметров лазерных портативных TP-LV-M300 представлен на рисунке 1. Серийный номер в цифровом или цифро-буквенном формате наносится на корпус виброметра методом наклейки, а также выводится на дисплей виброметра при включении.
Опломбирование виброметров не предусмотрено. Нанесение знака поверки на виброметры не предусмотрено.

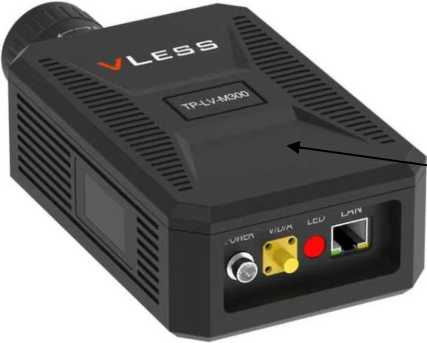

Рисунок 1 - Общий вид виброметров лазерных портативных TP-LV-M300
Место нанесения серийного номера
Программное обеспечение
Виброметры имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО представляет собой микропрограмму на ПЛИС, предназначенную для обеспечения функционирования виброметров, преобразования сигналов и обмена данными. Внешнее ПО, устанавливаемое на персональный компьютер, предназначено для сбора информации, анализа (при помощи спектрального анализа, основанного на БФП) и дистанционного контроля и управления виброметрами. ПО позволяет записывать, отображать, анализировать и экспортировать измерительную информацию.
Защита ПО от преднамеренных воздействий обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой виброметра и процессом измерений. Защита ПО от преднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
QuickSA_M300 |
|
Номер версии (идентификационный номер) ПО |
1.0.XXXX.XXXXX |
|
Примечание: X - цифра от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитудного значения виброскорости, мм/с |
от 0,01 до 1800 |
|
Диапазон измерений размаха виброперемещения, мм |
от 0,0001 до 250 |
|
Диапазон рабочих частот, Гц |
от 0,1 до 20000 |
|
Пределы допускаемой относительной погрешности измерений виброскорости и виброперемещения, % - в поддиапазоне частот от 0,1 до 0,5 Гц включ. - в поддиапазоне частот св. 0,5 до 2000 Гц включ. - в поддиапазоне частот св. 2000 до 5000 Гц включ. - в поддиапазоне частот св. 5000 до 10000 Гц включ. - в поддиапазоне частот св. 10000 до 20000 Гц включ. |
±3 ±1 ±1,6 ±3 ±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина волны измерительного лазера, нм |
1550 |
|
Рабочее расстояние, м |
от 0,1 до 10 |
|
Максимальное значение виброскорости, м/с |
7 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
177х96х52 |
|
Масса, кг, не более |
0,8 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +3 до +45 |
Знак утверждения типа
наносится на руководство по эксплуатации методом наклейки или печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Виброметр лазерный портативный |
TP-LV-M300 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Руководство по эксплуатации лазерного виброметра» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Государственная поверочная схема для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения»
Стандарт предприятия «Единые технические и метрологические требования на виброметры лазерные портативные TP-LV-M300»
