Системы учета и контроля резервуарных запасов TankStar Hybrid
| Номер в ГРСИ РФ: | 99256-26 |
|---|---|
| Производитель / заявитель: | Joyo M&C Technology Co., Ltd., Китай |
Системы учета и контроля резервуарных запасов TankStar Hybrid (далее - системы) предназначены для измерения уровня, плотности, температуры, уровня подтоварной воды и вычисления массы сжиженных углеводородных газов (в том числе широких фракций легких углеводородов) (далее - СУГ), в том числе СУГ вместе с углеводородным газом, сжиженных природных газов (далее - СПГ), нефти, светлых нефтепродуктов и других жидкостей (далее - продукт) по градуировочным таблицам в вертикальных стальных, сферических стальных и горизонтальных резервуарах, в том числе находящихся под давлением.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99256-26 | ||||||||||||
| Действует | по 26.08.2031 | ||||||||||||
| Наименование | Системы учета и контроля резервуарных запасов | ||||||||||||
| Модель | TankStar Hybrid | ||||||||||||
| Приказы |
№1709 от
26.08.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | ad1cd76b-4d38-9749-2e55-8d20876a6089 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Joyo M&C Technology Co., Ltd., КИТАЙ, 008, 1F (2-3), Building 4, Ganluyan, Chaoyang District, Beijing, 100123
Поверка
| Методика поверки / информация о поверке |
РТ-МП-578-208-2025 ГСИ. Системы учета и контроля резервуарных запасов TankStar Hybrid. Методика поверки
(с 26.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99256-26: Описание типа
2026-99256-26.pdf
|
Скачать | 233 КБ | |
|
99256-26: Методика поверки
РТ-МП-578-208-2025
2026-mp99256-26.pdf
|
Скачать | 4 MБ |
Описание типа
Назначение
Системы учета и контроля резервуарных запасов TankStar Hybrid (далее - системы) предназначены для измерения уровня, плотности, температуры, уровня подтоварной воды и вычисления массы сжиженных углеводородных газов (в том числе широких фракций легких углеводородов) (далее - СУГ), в том числе СУГ вместе с углеводородным газом, сжиженных природных газов (далее - СПГ), нефти, светлых нефтепродуктов и других жидкостей (далее - продукт) по градуировочным таблицам в вертикальных стальных, сферических стальных и горизонтальных резервуарах, в том числе находящихся под давлением.
Описание
Принцип действия систем основан на сборе измерительной информации, передаваемой по цифровым протоколам связи от средств измерений, входящих в состав каналов системы, ее программной обработке и индикации. Измерение массы продукта реализовано косвенным методом статических измерений и косвенным методом, основанным на гидростатическом принципе, в мерах вместимости согласно ГОСТ 8.587-2019, ГОСТ Р 8.785-2012, ГОСТ Р 8.788-2012.
Перечень средств измерений и коммуникаторов/интерфейсов, входящих в состав каналов системы:
Канал измерений уровня продукта и/или уровня подтоварной воды (КИУ):
1. Серво-уровнемер BJLM-80H (Регистрационный № 93812-24);
2. Уровнемер радарный Промсенсор-РУ01 (Регистрационный № 93046-24);
3. Уровнемер волноводный радарный Промсенсор-ВУ01 (Регистрационный № 94061-24);
4. Термометр многоточечный BJZT-V (Регистрационный № 97307-25).
Канал измерений температуры (КИТ):
1. Серво-уровнемер BJLM-80H (Регистрационный № 93812-24);
2. Термометр многоточечный BJZT-IV (Регистрационный № 91067-24);
3. Термометр многоточечный BJZT-V (Регистрационный № 97307-25);
4. Датчики температуры ТСПТ-Б, ТСПТ-Б Ex (Регистрационный № 79107-20);
5. Термопреобразователи сопротивления ТС-Б (Регистрационный № 72995-20).
Канал измерений плотности (КИП):
1. Серво-уровнемер BJLM-80H (Регистрационный № 93812-24);
2. Преобразователи давления измерительные ПФД-AII (Регистрационный № 69120-17);
3. Датчики давления ЭМИС-БАР (Регистрационный №72888-18);
4. Ручной ввод значений плотности по результатам измерений аккредитованной лаборатории.
Канал вычислений объема и массы совмещенный с коммуникаторами/интерфейсами (КВОМ):
1. Преобразователь BJTT. Преобразователь BJTT предназначен для сбора и передачи измерительной информации, поступающей от средств измерений, входящих в состав системы, вычисления массы и объемов и дальнейшей передачи результатов на устройства индикации.
2. Контроллер BJCOM-VI. Контроллер BJCOM-VI представляет собой микропроцессорное устройство, предназначенное для сбора и обработки измерительной информации, поступающей от средств измерений, входящих в состав системы, вычисления массы и объемов и дальнейшей передачи результатов на устройства индикации.
На входы контроллера BJCOM-VI от средств измерений уровня, температуры и плотности, измеряющих состояние продукта в резервуаре, по цифровым протоколам связи Modbus, BPM поступают электрические сигналы, содержащие информацию о значениях измеряемых величин.
Микропроцессорная схема контроллера BJCOM-VI, используя введенные заранее конфигурационные данные о параметрах и характеристиках резервуаров, проводит расчет параметров запасов продукта: объема, массы и плотности.
Также, в зависимости от конфигурации системы, расчет параметров запасов продукта (объема, массы и плотности) может выполняться процессором, находящимся в блоке электроники серво-уровнемера BJLM-80H и/или преобразователе BJTT. В этом случае результаты вычислений передаются в контроллер BJCOM-VI для обработки информации и объединения данных, полученных от группы резервуаров.
В целях резервирования могут быть применены комплектации с расчетом запасов продукта и в серво-уровнемере BJLM-80H, и/или преобразователе BJTT, и в контроллере BJCOM-VI.
Контроллер BJCOM-VI осуществляет передачу информации о состоянии резервуарных запасов по интерфейсу RS-485/232 по протоколу Modbus и/или Ethernet на центральную станцию системы (АРМ), где происходит визуализация переданной информации.
Контроллер BJCOM-VI также формирует цифровые сигналы для систем регулирования и управления высшего уровня.
Системы, в зависимости от заказа на поставку, обладают возможностью интеграции со средствами автоматизации технологических процессов.
Конфигурация конкретной системы и входящих в нее средств измерений определяется проектными требованиями.

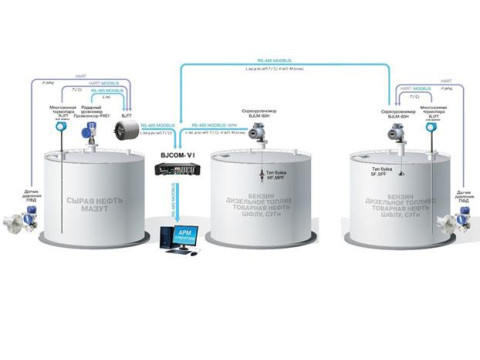

Схематическое изображение комбинированной системы представлено на рисунке 1.

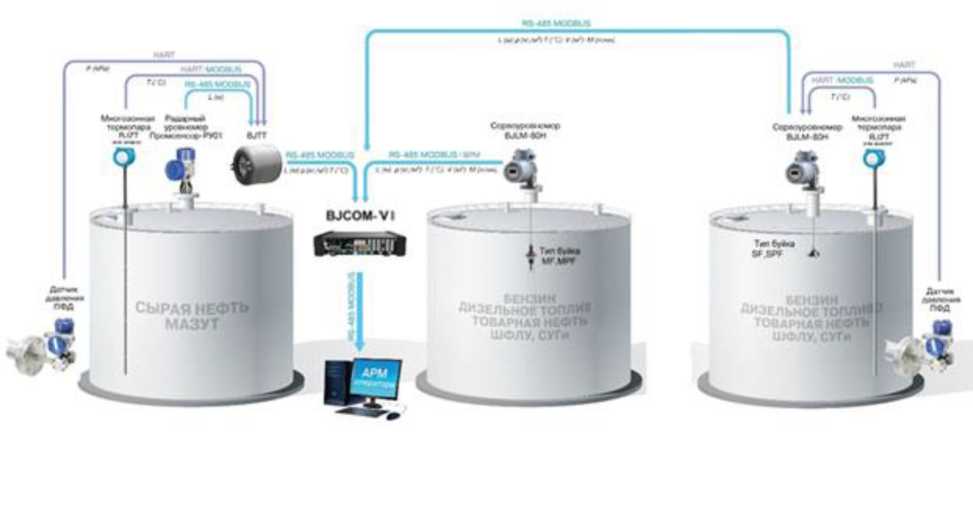

Рисунок 1 - Схематическое изображение системы
Условное обозначение и заводской номер системы в буквенно-цифровом формате индицируется в программном модуле TankStar.
Нанесение знака поверки на системы не предусмотрено.
Программное обеспечение
Программное обеспечение делится на метрологически значимое и метрологически незначимое. В системах применяются два программных модуля.
1. Метрологически значимый программный модуль (далее - ПО), в зависимости от конфигурации системы встроен в серво-уровнемер BJLM-80H, или Преобразователь BJTT, или Контроллер BJCOM-VI и осуществляет:
- управление работой системы;
- прием измерительных данных от каналов;
- приведение измеренных значений параметров плотности и объема к стандартной температуре;
- расчет в составе вычислительного компонента системы в реальном масштабе времени основных параметров объемно-массового учета нефти, нефтепродуктов и сжиженных углеводородных газов в резервуарах.
2. Метрологически незначимый программный модуль для АРМ в виде программного модуля TankStar предназначен для:
- непрерывного сбора и обработки измерительной информации, поступающей от средств измерений, Преобразователей BJTT, или Контроллеров BJCOM-VI;
- сигнализации достижений заданных значений контролируемых параметров;
- формирования сигналов управления внешними устройствами автоматики;
- передачи данных в систему управления верхнего уровня;
- предоставления пользователю возможности работы с настройками средств измерений и измерительной информацией.
Защита от несанкционированного доступа к ПО и программному модулю TankStar обеспечивается многоуровневой системой паролей. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
|
Таблица 1 - Идентификационные данные программного обеспечения | ||
|
Идентификационные данные (признаки) |
Метрологически значимый программный модуль |
Метрологически незначимый программный модуль |
|
Идентификационное наименование ПО |
BJLM-80H или BJTT или BJCOM-VI |
TankStar |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.5 |
не ниже v1.01 |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Канал измерений уровня продукта и/или уровня подтоварной воды (КИУ) | |
|
Диапазон измерений уровня продукта КИУ в зависимости от используемого средства измерений уровня, мм* | |
|
Серво-уровнемер BJLM-80H |
от 0 до 55000 |
|
Уровнемер радарный Промсенсор-РУ01 |
от 0 до 30000 |
|
Уровнемер волноводный радарный Промсенсор-ВУ01 |
от 0 до 15000*** |
|
Пределы допускаемой погрешности измерений уровня продукта КИУ в зависимости от используемого средства измерений уровня, мм | |
|
Серво-уровнемер BJLM-80H - от 0 до 30 м включ. (абсолютная), мм - св. 30 до 55 м (приведенная к диапазону измерений), % |
±1 (±3)** 0,05 |
|
Уровнемер радарный Промсенсор-РУ01 |
±2 (±3)** |
|
Волноводный уровнемер Промсенсор-ВУ01 |
±0,03% (не менее ±3 мм); |
|
Диапазон измерений уровня подтоварной воды КИУ в зависимости от используемого средства измерений уровня, мм*** | |
|
Серво-уровнемер BJLM-80H |
от 0 до 2000 |
|
Уровнемер волноводный радарный Промсенсор-ВУ01 |
от 0 до 15000 |
|
Термометр многоточечный BJZT-V |
от 0 до 400 |
|
Наименование характеристики |
Значение | |
|
Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды в зависимости от используемого средства измерений уровня, мм | ||
|
Серво-уровнемер BJLM-80H |
±3 | |
|
Уровнемер волноводный радарный Промсенсор-ВУ01 |
±10 | |
|
Термометр многоточечный BJZT-V |
±3 | |
|
* - указаны максимальные значения диапазона, конкретное значение определяется в зависимости от описания типа применяемого средства измерений; * * - значение ±3 мм устанавливается при поверке средств измерений канала уровня, без демонтажа на месте эксплуатации; * ** - значения уровня подтоварной воды могут вводиться в систему ручным и/или автоматизированным способом от КИУ по цифровым протоколам передачи данных. | ||
|
Канал измерений температуры (КИТ) | ||
|
Диапазон измерений температуры продукта КИТ в зависимости от используемого средства измерений температуры, °С* | ||
|
Термометр многоточечный BJZT-IV |
от -196 до +90 от -40 до +70 | |
|
Термометр многоточечный BJZT-V |
от -50 до +150 | |
|
Серво-уровнемер BJLM-80H с буйком MF, MPF |
от -40 до +70 | |
|
Датчики температуры ТСПТ-Б, ТСПТ-Б Ex |
от -196 до +200 | |
|
Термопреобразователи сопротивления ТС-Б |
от -200 до +660 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры продукта КИТ в зависимости от используемого средства измерений температуры, °С | ||
|
Термометр многоточечный BJZT-IV - от -196 до +70 °С включ. - св. +70 °С |
±0,5 ±1 | |
|
Термометр многоточечный BJZT-V |
±0,5 | |
|
Серво-уровнемер BJLM-80H с буйком MF, MPF |
±0,5 | |
|
Датчики температуры ТСПТ-Б, ТСПТ-Б Ex** |
не менее ±0,15 | |
|
Термопреобразователи сопротивления ТС-Б** |
не менее ±0,1 | |
|
Пределы допускаемой абсолютной погрешности измерений средней температуры продукта КИТ по n точкам в зависимости от погрешности Д используемых средств измерений температуры, °С |
△ Тй | |
|
* - указаны максимальные значения диапазона, конкретное значение определяется в зависимости от описания типа применяемого средства измерений; * * - конкретное значение определяется в зависимости от класса допуска согласно описания типа применяемого средства измерений. | ||
|
Наименование характеристики |
Значение |
|
Канал измерений плотности (КИП)* | |
|
Диапазон измерений плотности жидкости, кг/м3 - Серво-уровнемер BJLM-80H с буйком MF, MPF |
от 600 до 1400** |
|
Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3 - Серво-уровнемер BJLM-80H с буйком MF, MPF |
±0,5 (±1,0)*** |
|
Пределы допускаемой приведенной к диапазону измерений давления погрешности, % - Преобразователи давления измерительные ПФД-AII - Датчики давления ЭМИС-БАР |
от ±0,04 до ±0,1 от ±0,04 до ±0,1 |
|
Пределы допускаемой абсолютной погрешности обработки результатов вычисления средней плотности, кг/м3 |
±0,05 |
|
* - значения плотности продукта может вводиться в систему ручным и/или автоматизированным способом от КИТ по цифровым протоколам передачи данных; * * - указано максимальное значение диапазона, конкретное значение определяется в зависимости от описания типа применяемого средства измерений; * ** - определяется методом поверки, менее точное значение устанавливается при поэлементной поверке на месте эксплуатации при непосредственном измерении плотности в резервуаре; * *** - для углеводородных газов, СУГ, СПГ, менее точное значение устанавливается при поэлементной поверке на месте эксплуатации при непосредственном измерении плотности в резервуаре. Примечание - возможен способ ручного ввода значений плотности по данным аккредитованной лаборатории. Результаты измерений плотности в аккредитованной лаборатории должны иметь погрешности не хуже ±1,0 кг/ м3. | |
|
Канал вычислений объема и массы (КВОМ) | |
|
Пределы допускаемой относительной погрешности измерений массы продукта, хранимого в резервуаре, %*: - при массе до 200 т включительно - при массе свыше 200 т |
±0,65 ±0,50 |
|
Пределы допускаемой относительной погрешности обработки результатов вычислений объема и массы, % |
±0,02 |
|
* Значения пределов допускаемой относительной погрешности измерений массы продукта, хранимого в резервуаре, устанавливаются на общих основаниях в соответствии с ГОСТ 8.587-2019 «Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Методики (методы) измерений». Значение погрешности измерений массы нефтепродукта или иного продукта с применением систем в каждом конкретном случае определяется с учетом погрешности градуировочной таблицы резервуара и регламентируется индивидуальной методикой измерений. | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температур окружающей среды, °С:* - Серво-уровнемер BJLM-80H - Уровнемер волноводный радарный Промсенсор-ВУ01 - Уровнемер Промсенсор-РУ01 - Контроллер BJCOM-VI - Преобразователь BJTT - Термометр многоточечный BJZT-IV - Термометр многоточечный BJZT-V - Датчики температуры ТСПТ-Б, ТСПТ-Б Ex - Термопреобразователи сопротивления ТС-Б - Преобразователи давления измерительные ПФД-AII - Датчики давления ЭМИС-БАР |
от -40 до +70 от -55 до +80 от -55 до +80 от 0 до +70 от -40 до +70 от -40 до +85 от -40 до +70 от -60 до +200 от -65 до +125 от -60 до +85 от -60 до +85 |
|
Протоколы передачи данных |
HART, Modbus, GPU, BPM |
|
Интерфейсы передачи данных |
RS485, RS232, Ethernet (TCP/IP) |
|
Параметры электрического питания Контроллера BJCOM-VI: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 277 от 50 до 60 |
|
* - указаны максимальные значения диапазона, конкретное значение определяется в зависимости от описания типа применяемого средства измерений. В диапазоне от минус 60 до минус 40 °C средства измерений системы размещаются в обогреваемых чехлах или боксах (шкафах). | |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации (руководства по эксплуатации и паспорта) типографским способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Система учета и контроля резервуарных запасов в составе: |
TankStar Hybrid |
Определяется проектом |
В соответствии с заказом |
|
Серво-уровнемер |
BJLM-80H |
Определяется проектом |
В соответствии с заказом |
|
Уровнемер радарный |
Промсенсор-РУ01 |
Определяется проектом |
В соответствии с заказом |
|
Уровнемер волноводный радарный |
Промсенсор-ВУ01 |
Определяется проектом |
В соответствии с заказом |
|
Термометр многоточечный |
BJZT-IV или BJZT-V |
Определяется проектом |
В соответствии с заказом |
|
Датчики температуры |
ТСПТ-Б, ТСПТ-Б Ex |
Определяется проектом |
В соответствии с заказом |
|
Термопреобразователи сопротивления |
ТС-Б |
Определяется проектом |
В соответствии с заказом |
|
Преобразователи давления измерительные |
ПФД-AII |
Определяется проектом |
В соответствии с заказом |
|
Датчики давления |
ЭМИС-БАР |
Определяется проектом |
В соответствии с заказом |
|
Преобразователь |
BJTT |
Определяется проектом |
В соответствии с заказом |
|
Контроллер |
BJCOM-VI |
Определяется проектом |
В соответствии с заказом |
|
Удаленный индикатор |
BJCOM-IV |
Определяется проектом |
В соответствии с заказом |
|
Программный модуль |
TankStar |
Определяется проектом |
В соответствии с заказом |
|
Руководство по эксплуатации системы |
TankStar Hybrid РЭ |
1 |
В соответствии с заказом |
|
Паспорт системы |
TankStar Hybrid ПС |
1 |
В соответствии с заказом |
Сведения о методах измерений
приведены в эксплуатационном документе «Система резервуарного учета TankStar Hybrid РЭ» в разделе «Методы измерений и состав систем».
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
Приказ Росстандарта от 29 января 2026 г. № 147 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Росстандарта от 01 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»
Стандарт предприятия «Системы учета и контроля резервуарных запасов TankStar
Hybrid» Joyo M&C Technology Co., Ltd., Китай
