Преобразователи давления ПД10
| Номер в ГРСИ РФ: | 99260-26 |
|---|---|
| Производитель / заявитель: | АО «Орбита», г. Саранск |
Преобразователи давления ПД10 (далее - преобразователи) предназначены для преобразования значений абсолютного и избыточного давлений в аналоговый унифицированный сигнал или цифровой код.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99260-26 | ||||||||||||||||||||||||
| Действует | по 28.08.2031 | ||||||||||||||||||||||||
| Наименование | Преобразователи давления | ||||||||||||||||||||||||
| Модель | ПД10 | ||||||||||||||||||||||||
| Модификации |
ПД10.(ХХХХ1)(Х2).(ХХ3).(ХХ4).(ХХ5).(ХХ6), где ПД - тип преобразователи давления 10 - серия (ХХХХ1) - диапазон давления (ХХ2) - тип давления (ХХ3) - тип корпуса (ХХ4) - тип подключения (ХХ5) - выходной сигнал (ХХ6) - пределы допускаемой погрешности На испытания представлены: ПД10.0250И ПД10.0025И ПД10.0010И ПД10.0006И ПД10.0001А ПД10.0060А ПД10.0250А |
||||||||||||||||||||||||
| Приказы |
№1749 от
28.08.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f35bac2a-dfe1-eb6c-3b8c-c0970a82bbe7 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
АО «Орбита», РОССИЯ, 430904, Республика Мордовия, г.о. Саранск, р.п. Ялга, ул. Пионерская, д. 12
Поверка
| Методика поверки / информация о поверке |
МП 700-2026 ГСИ. Преобразователи давления ПД10. Методика поверки
(с 28.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99260-26: Описание типа
2026-99260-26.pdf
|
Скачать | 323.1 КБ | |
|
99260-26: Методика поверки
МП 700-2026
2026-mp99260-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Преобразователи давления ПД10 (далее - преобразователи) предназначены для преобразования значений абсолютного и избыточного давлений в аналоговый унифицированный сигнал или цифровой код.
Описание
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, которая в свою очередь преобразуется в цифровой код или выходной аналоговый унифицированный сигнал от 4 до 20 мА или от 0,5 до 4,5 В, или от 1 до 5 В.
В качестве чувствительного элемента применяется кремниевая мембрана с тензорезисторами, выполненными по планарной кремниевой технологии, соединенные по мостовой схеме. Измеряемое давление подводится через штуцер в рабочую полость преобразователя. Под воздействием этого давления происходит деформация мембраны, приводящая к изменению сопротивлений тензорезисторов и разбалансу моста. Выходной электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок преобразования для усиления, обеспечения температурной компенсации и преобразования в выходной аналоговый унифицированный сигнал или цифровой код.
Конструкция преобразователей выполнена в цилиндрическом корпусе из нержавеющей стали, с резьбовым штуцером с одной стороны, и электрическим соединителем или постоянно присоединённым кабелем с другой стороны.
Преобразователи могут быть оснащены интерфейсами RS-485 или HART.
Преобразователи имеют две модификации: преобразователь абсолютного давления и преобразователь избыточного давления.
Модификации преобразователей имеют несколько исполнений, отличающихся диапазоном измерений, пределами допускаемых погрешностей, выходным сигналом и способами подключения.
Обозначение преобразователей имеет следующий вид:
ПД10.ХХХХХ.ХХ.ХХ.ХХ.ХХ
Структура условного обозначения представлена в таблице 1.
Таблица 1
|
Структура условного обозначения |
XX |
XX. |
XXXX |
X. |
XX. |
XX. |
ХХ. |
ХХ | |
|
Тип |
Преобразователь давления |
ПД | |||||||
|
Серия |
10 | ||||||||
|
Диапазон давления |
от 0 до 0,1 МПа |
0001 | |||||||
|
от 0 до 0,16 МПа |
0106 | ||||||||
|
от 0 до 0,25 МПа |
0205 | ||||||||
|
от 0 до 0,4 МПа |
0004 | ||||||||
|
от 0 до 0,6 МПа |
0006 | ||||||||
|
от 0 до 1 МПа |
0010 | ||||||||
|
от 0 до 1,6 МПа |
0016 | ||||||||
|
от 0 до 2,5 МПа |
0025 | ||||||||
|
от 0 до 4 МПа |
0040 | ||||||||
|
от 0 до 6 МПа |
0060 | ||||||||
|
от 0 до 10 МПа |
0100 | ||||||||
|
от 0 до 16 МПа |
0160 | ||||||||
|
от 0 до 25 МПа |
0250 | ||||||||
|
Тип давления |
Избыточное |
И | |||||||
|
Абсолютное |
А | ||||||||
|
Тип корпуса |
Резьба наружная R 1/4 |
К13 | |||||||
|
Резьба наружная дюймовая G1/2-A |
12 | ||||||||
|
Резьба наружная дюймовая G1/4-A |
13 | ||||||||
|
Резьба наружная М14*1,5-8д |
14 | ||||||||
|
Резьба наружная М20*1,5-8д |
20 | ||||||||
|
Исполнение для порового ПД |
99 | ||||||||
|
Тип подключения |
Разъём DIN 43650A (IP65) |
01 | |||||||
|
Гибкие выводы1) |
02 | ||||||||
|
Кабельный ввод + разъём AMPSuperseal, 1,5, 3-pin (IP67) |
03 | ||||||||
|
Кабельный ввод + разъём AMPSuperseal, 1,5, 4-pin (IP67) |
04 | ||||||||
|
Разъём Metri-Pack (IP67) |
05 | ||||||||
|
Выходной сигнал |
По напряжению 0,5-4,5 В |
45 | |||||||
|
Токовый 4-20 мА |
20 | ||||||||
|
Токовый 4-20 мА и цифровой сигнал HART-протокола |
21 | ||||||||
|
По напряжению 1-5 В |
50 | ||||||||
|
Цифровой интерфейс RS-485 |
02 | ||||||||
|
Пределы допускаемой погрешности |
± 0,15 % ВПИ |
15 | |||||||
|
± 0,25 % ВПИ |
25 | ||||||||
|
± 0,5 % ВПИ |
50 | ||||||||
|
± 1 % ВПИ |
01 | ||||||||
Примечание
1) Материал, диаметр, тип и пр. характеристики кабеля - по согласованию с потребителем.
Защита преобразователей от несанкционированного доступа не предусмотрена.
Нанесение знака поверки непосредственно на преобразователи не предусмотрено.
Знак утверждения типа наносится на корпус преобразователей методом лазерной гравировки.
Заводской номер в виде девятизначного цифрового обозначения, состоящего из арабских цифр, наносится на корпус датчика методом лазерной гравировки. Нумерация преобразователей для каждого вида измеряемого давления и верхнего предела измерений может совпадать.
Общий вид преобразователей с указанием мест нанесения знака утверждения типа и заводского номера и приведен на рисунке 1.
а)
в)
Место нанесения заводского номера и знака утверждения г)
Рисунок 1 - Общий вид:

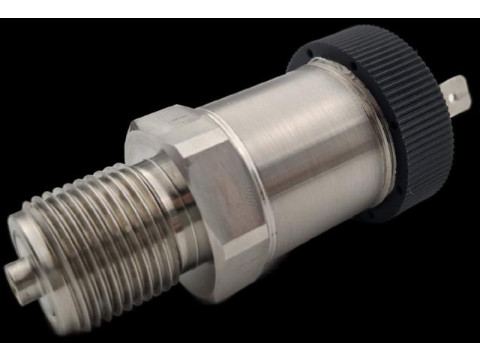

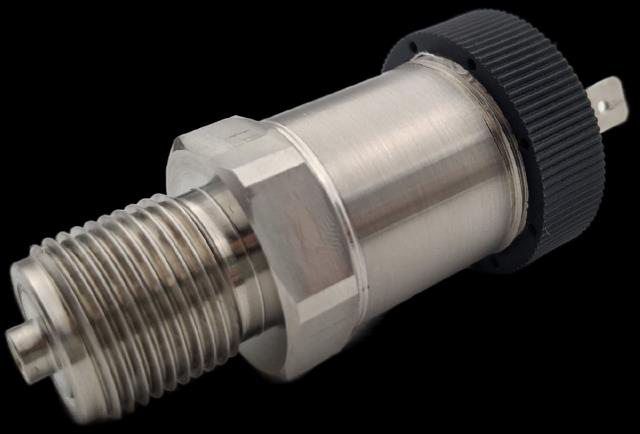

а) преобразователь с присоединительной резьбой M20*1,5-8g и разъёмом DIN43650A;

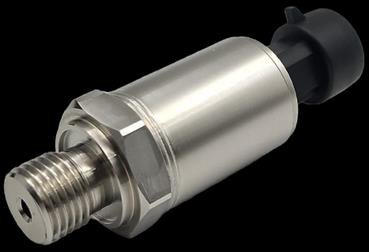

б) преобразователь с присоединительной резьбой G 1/4-А и разъёмом Metri-Pack;

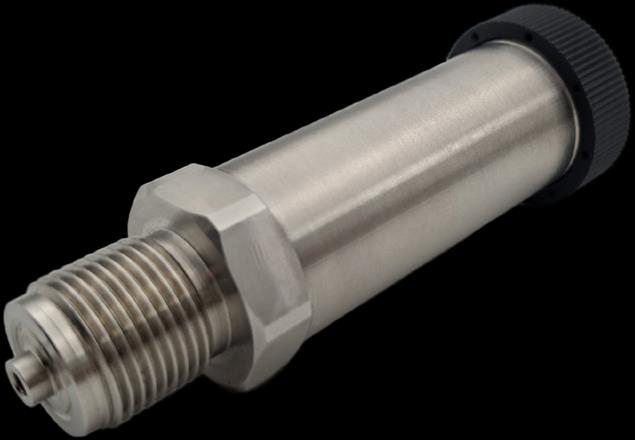

в) преобразователь с присоединительной резьбой M20*1,5-8g, разъёмом DIN43650A и цифровым выходом;

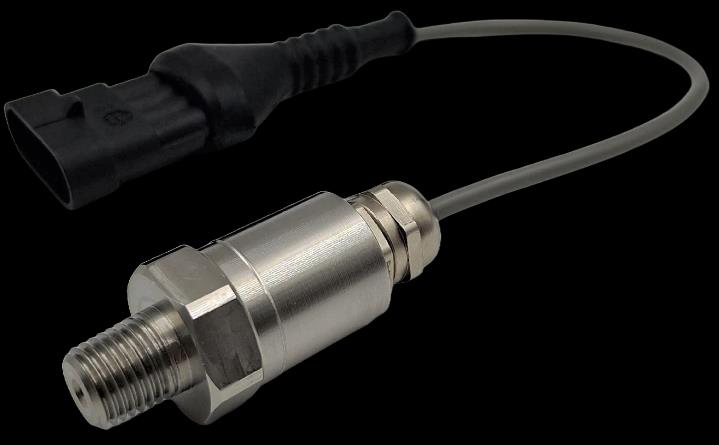

г) преобразователь с присоединительной резьбой R 1/4 и разъёмом AMPSuperseal
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений (с интервалом из ряда по ГОСТ 22520-85), МПа |
от 0,1 до 25 |
|
Пределы допускаемой основной приведённой погрешности измерений, %: - для исполнений с аналоговыми выходными сигналами и верхними пределами измерений от 0,1 до 10 МПа - для исполнений с аналоговыми выходными сигналами и верхними пределами измерений свыше 10 МПа - для исполнений с цифровыми выходными сигналами |
±0,25; ±0,5; ±1 ±0,5; ±1 ±0,15; ±0,25; ±0,5; ±1 |
|
Пределы допускаемой дополнительной приведённой погрешности измерений, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % - для исполнений со значениями основной погрешности ±0,15 % и ±0,25 % - для исполнений со значением основной погрешности ±0,5 % - для исполнений со значением основной погрешности ±1 % |
±0,1 ±0,25 ±0,4 |
|
Пределы допускаемой дополнительной приведённой погрешности измерений, вызванной отклонением напряжения питания от нормальных значений на каждый 1 В (для исполнений порового давления), % |
±0,005 |
|
Примечание: При определении приведённой погрешности нормирующим значением является верхний предел измерений. Конкретное значение указывается на корпусе преобразователей. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В - для исполнений с токовым выходом - для исполнений с выходом по напряжению - выходное напряжение от 0,5 до 4,5 В - выходное напряжение от 1 до 5 В - для исполнений с цифровым выходом по HART-протоколу - для исполнений с интерфейсом RS-485 |
от 8 до 36 от 4,5 до 5,5 или от 8 до 36 от 8 до 36 от 12 до 36 от 10 до 36 |
|
Габаритные размеры (диаметрхдлина), мм, не более |
34x650 |
|
Масса, г, не более |
500 |
|
Степень защиты оболочки по ГОСТ 14254-2015 в зависимости от типа подключения: - разъём DIN 43650A - остальное |
IP65 IP67 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа - напряжение питания для исполнений порового давления, В |
от +21 до +25 80 от 84 до 106 от 23 до 25 |
|
Условия эксплуатации: - температура окружающего воздуха, °С: - для исполнений порового давления - для остальных - относительная влажность при температуре окружающего воздуха +35 °С, %, не более - атмосферное давление, кПа |
от 0 до +50 от -40 до +85 98 от 84 до 106,7 |
Знак утверждения типа
наносится на корпус преобразователей методом лазерной гравировки и в верхнюю правую часть титульного листа эксплуатационной документации типографским способом.
Комплектность
Комплектность преобразователей приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления ПД10 |
_ |
1 шт. |
|
Преобразователи давления ПД10. Руководство по эксплуатации |
ЯКГЛ.406233.003 РЭ |
1 экз.* |
|
Преобразователь давления ПД10. Паспорт |
ЯКГЛ.406233.003 ПС |
1 экз. |
|
Примечание. * Допускается поставлять 1 экз. на каждые 10 преобразователей или на партию, отправляемые в один адрес. | ||
Сведения о методах измерений
приведены в разделе 5 «Устройство и метод измерений» документа ЯКГЛ.406233.003 РЭ «Преобразователи давления ПД10. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 14 апреля 2026 г. № 731 «Об утверждении Государственного первичного эталона единицы давления - паскаля и Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2025 г. № 2667 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от 1-10-2 до 1-107 Па и Государственной поверочной схемы для средств измерений абсолютного давления»
ЯКГЛ.406233.003 ТУ Преобразователи давления серии ПД10. Технические условия
