Сканеры лазерные НАВИРОС i-1

Назначение

Сканеры лазерные НАВИРОС i-1 (далее - сканеры) предназначены для измерений геометрических размеров инженерных объектов и сооружений по полученному в процессе сканирования массиву точек.

Описание

Сканеры являются геодезическими приборами, предназначенными для проведения пространственных измерений и первичной обработки данных с использованием технологии наземного лазерного сканирования, полученные результаты измерений подлежат последующей обработке с использованием программного специализированного обеспечения для преобразования облаков точек.

Сканеры выполнены в виде компактного моноблока с встроенным вычислительным модулем и состоят из следующих основных узлов: сканирующего модуля - запатентованной конструкции с двумя лазерными излучателями, работающими по принципу времени пролёта импульса (ToF - Time of Flight), конструкция обеспечивает максимальную отдачу оборудования за счёт оптимизированной геометрии расположения лазерных головок, блока инерциальной навигации (IMU) - высокоточного инерциального измерительного модуля, обеспечивающего определение пространственной ориентации сканера в реальном времени с частотой опроса 100 Гц, вычислительного модуля - встроенного компьютера на базе ARM-архитектуры, выполняющего обработку данных, автоматическую сшивку облаков точек и управление веб-интерфейсом, модуля беспроводной связи - Wi-Fi адаптера двухдиапазонного (2,4 ГГц / 5 ГГ ц), обеспечивающего доступ к веб-интерфейсу управления с мобильных устройств или ноутбука, аккумуляторного блока - съёмной литий-ионной АКБ с системой защиты от перезаряда, глубокого разряда и перегрева, индикации и органов управления - кнопки включения/выключения, встроенного сенсорного дисплея, порта USB Type-C для передачи данных. Сканеры могут работать в двух режимах съёмки цветных изображений: сканер работает только в режиме лазерного дальномера, облако точек не содержит цветовой информации (для ускорения процесса сканирования и уменьшения размера файлов) или после завершения лазерного сканирования в каждой стационарной точке сканер автоматически выполняет серию фотоснимков встроенной камерой для формирования панорамы 360°, каждой точке облака присваивается цвет по данным фотопанорамы. Проект с результатами запланированных сканирований сохраняется во внутренней памяти сканера и может быть выгружен на управляющее устройство или на флеш-накопитель, подключенный к сканеру, выгрузка результатов выполняется через главный экран веб-интерфейса или со встроенного сенсорного дисплея сканера.

Общий вид сканеров представлен на рисунке 1. Серийный номер сканеров имеет формат двенадцатизначного буквенно-цифрового номера, наносится на боковую панель сканеров за аккумуляторным блоком методом печати, и обеспечивает возможность прочтения и сохранности номера в процессе эксплуатации средства измерений. Нанесение знака утверждения типа и знака поверки на сканеры не предусмотрено. Конструкцией предусмотрено пломбирование пломбами крепежного винта на боковой панели за аккумуляторным блоком и крепежного винта на верхней панели корпуса сканера. В процессе эксплуатации сканеры не предусматривают внешних механических или электронных регулировок. Места нанесения пломбировки от несанкционированного доступа, место нанесения серийного номера представлены на рисунке 2.

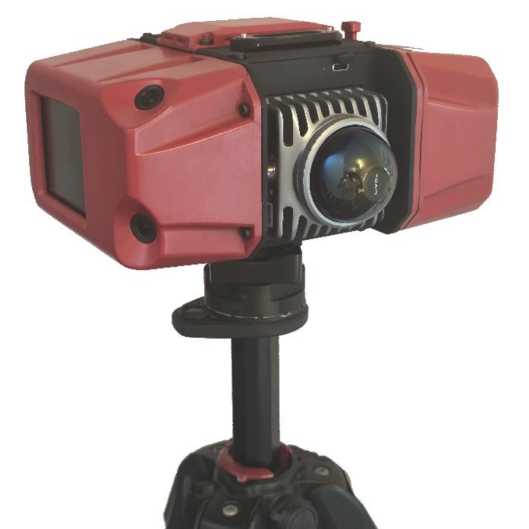

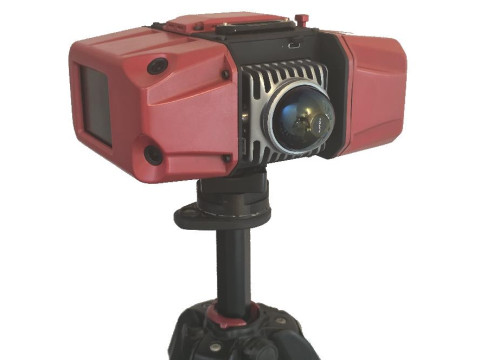

Рисунок 1 - Общий вид сканеров лазерных НАВИРОС i-1

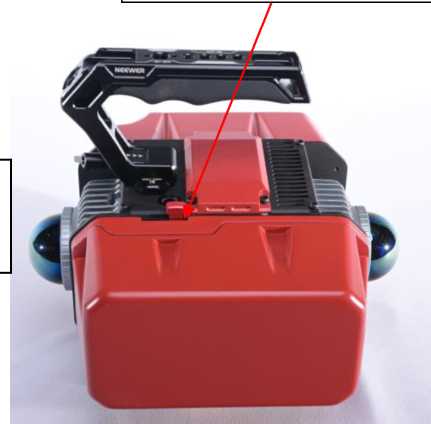

Места пломбировки от несанкционированного доступа

Место нанесения серийного номера

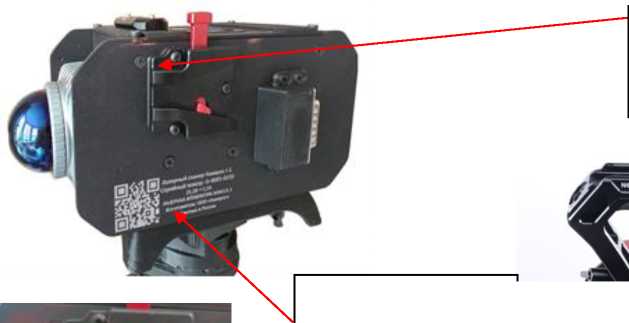

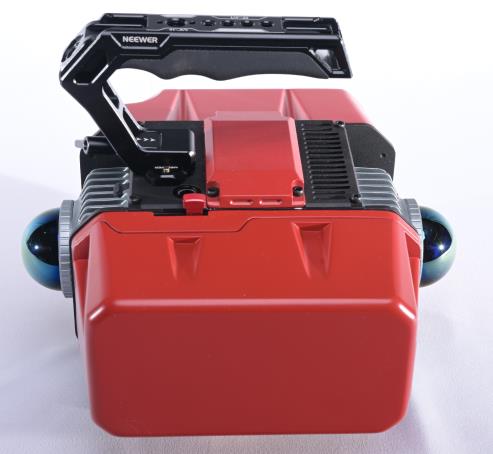

Рисунок 2 - Места нанесения пломбировки от несанкционированного доступа, место нанесения серийного номера на сканерах лазерных НАВИРОС i-1

Программное обеспечение

Сканеры имеют внутреннее программное обеспечение (далее - ПО) «Naviros Control». ПО «Naviros Control» является метрологически значимым. ПО «Naviros Control» предназначено для работы с облаком точек, полученном при сканировании и создании цифровой модели местности, проведении проектных и расчётных работ на её основе, проверки работоспособности внутренних компонентов, настройки параметров сканирования, задания программы работы, контроля процесса измерений, идентификации серийного номера прибора с версией программного обеспечения.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений. Конструкция сканеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделах 2 «Обзор изделия», 3 «Эксплуатация изделия» руководства по эксплуатации.

Нормативные документы

Локальная поверочная схема для сканеров лазерных НАВИРОС i-1, утвержденная начальником ФГБУ «ГНМЦ» Минобороны России (09.04.2026)

86500841.401232.001ТУ «Сканеры лазерные НАВИРОС i-1. Технические условия»
