Спектрофотометры YT-CM3000
| Номер в ГРСИ РФ: | 99267-26 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | ZHEJIANG YANTE SCIENTIFIC INSTRUMENT CO., LTD., КИТАЙ |
Спектрофотометры YT-CM3000 (далее - спектрофотометры) предназначены для измерений цветовых характеристик (координат цвета, координат цветности), коэффициента энергетической яркости и белизны различных видов продукции целлюлозно-бумажной промышленности.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99267-26 | |||||||||||||||
| Действует | по 28.08.2031 | |||||||||||||||
| Наименование | Спектрофотометры | |||||||||||||||
| Модель | YT-CM3000 | |||||||||||||||
| Модификации |
с апертурой 28/34 мм (Aperture 28/34mm) с апертурой 25/30 мм (Aperture 25/30mm) |
|||||||||||||||
| Приказы |
№1749 от
28.08.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0aaeed39-5e9d-8a4b-4736-3d5f55c7b688 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ZHEJIANG YANTE SCIENTIFIC INSTRUMENT CO., LTD., КИТАЙ, 1/F, Building 23, Qiheng U Valley Hightech Industrial Park, 889 Huancheng North Road, Fuxi Street, Deqing, Huzhou, Zhejiang
Поверка
| Методика поверки / информация о поверке |
МП 010.М4-26 ГСИ. Спектрофотометры YT-CM3000. Методика поверки
(с 28.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99267-26: Описание типа
2026-99267-26.pdf
|
Скачать | 155.9 КБ | |
|
99267-26: Методика поверки
МП 010.М4-26
2026-mp99267-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Спектрофотометры YT-CM3000 (далее - спектрофотометры) предназначены для измерений цветовых характеристик (координат цвета, координат цветности), коэффициента энергетической яркости и белизны различных видов продукции целлюлозно-бумажной промышленности.
Описание
Принцип действия спектрофотометров основан на измерении спектрального коэффициента отражения в видимом участке спектра в диапазоне длин волн от 400 до 700 нм и последующем расчете цветовых характеристик, коэффициента энергетической яркости и белизны.
К настоящему типу средств измерений относятся спектрофотометры следующих модификаций: с апертурой 28/34 мм (Aperture 28/34mm) и апертурой 25/30 мм (Aperture 25/30mm).
Конструктивно спектрофотометры представляют собой стационарные приборы, состоящие из измерительного блока (основной блок) и съёмного сенсорного экрана с принтером. Источником излучения в спектрофотометрах является импульсная ксеноновая лампа. Геометрия освещения/наблюдения d/0°, источником освещения является интегрирующая сфера, а оптическая ось приёмника перпендикулярна измеряемому образцу.
В комплектацию спектрофотометров входят две нефлуоресцентных пластины, одна флуоресцентная пластина и чёрная ловушка для проведения калибровки.
Настройка спектрофотометров осуществляется с помощью сенсорного экрана.
Общий вид спектрофотометров приведен на рисунке 1.
Места нанесения маркировки представлены на рисунке 2.
Пломбирование спектрофотометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится методом гравировки на металлический шильд, который крепится на заднюю панель спектрофотометров.
Место нанесения серийного номера

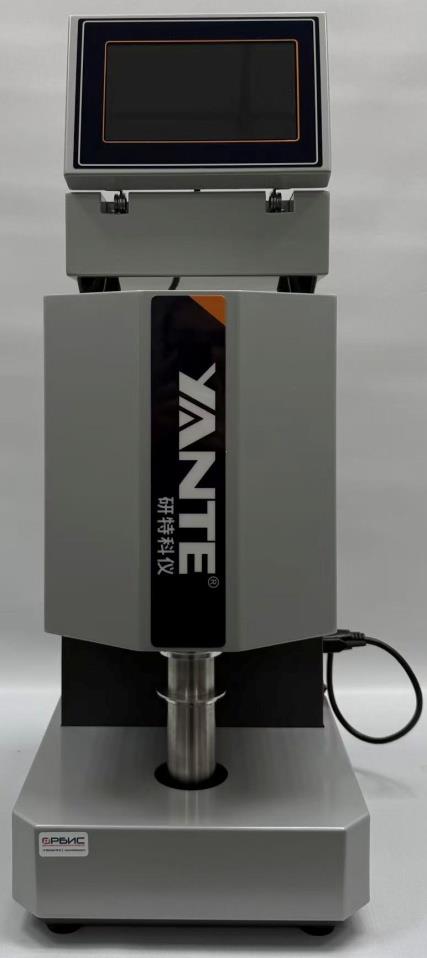

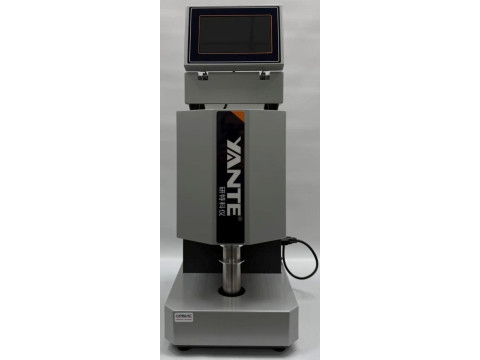

Рисунок 1 - Общий вид спектрофотометров

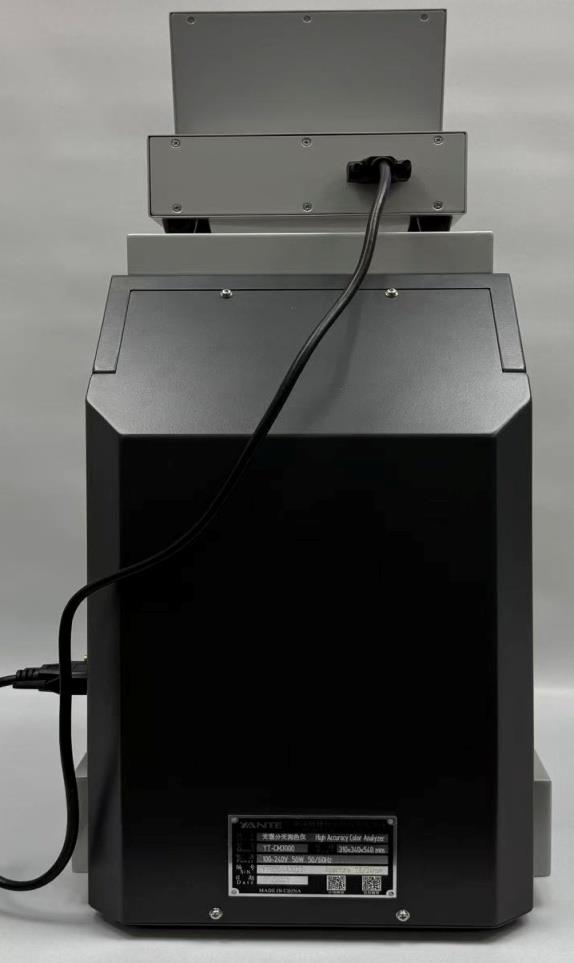

Рисунок 2 - Обозначение места нанесения маркировки
Программное обеспечение
Управление спектрофотометром и обработка результатов измерений осуществляется с помощью встроенного программного обеспечения (далее - ПО). ПО осуществляет функции сбора, обработки и представления измеряемой информации. ПО записано в энергонезависимой памяти спектрофотометров.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.11 RUS |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
аблица 2 - Метрологические характеристики спектрофотометров
|
Наименование характеристики |
Значение |
|
Диапазон измерений координат цвета: X Y Z |
от 2,5 до 109,0 от 1,4 до 98,0 от 1,7 до 107,0 |
|
Пределы допускаемой абсолютной погрешности измерений координат цвета AX = AY = AZ |
± 1,0 |
|
Диапазон измерений координат цветности: x У |
от 0,004 до 0,734 от 0,005 до 0,834 |
|
Пределы допускаемой абсолютной погрешности измерений координат цветности Ax = Ay |
± 0,010 |
|
Диапазон измерений белизны Wcie |
от 2,0 до 98,0 |
|
Пределы допускаемой абсолютной погрешности измерений белизны Aw |
± 1,0 |
|
Диапазон измерений коэффициента энергетической яркости в |
от 2,0 до 98,0 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента энергетической яркости Ae |
± 1,0 |
аблица 3 - Основные технические характеристики спектрофотометров
|
Наименование характеристики |
Значение |
|
Геометрия освещения/наблюдения |
d/0° |
|
Спектральный диапазон, нм |
от 400 до 700 |
|
Источник света |
Импульсная ксеноновая лампа |
|
Габаритные размеры (г*вхш), мм, не более: - основной блок - сенсорный экран |
310x340x540 225x170x120 |
|
Масса, кг, не более: - основной блок - сенсорный экран |
21,0 2,5 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 от 50 до 60 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность (без конденсации), %, не более |
от +19 до +35 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр в составе: - основной блок - сенсорный экран |
YT-CM3000 |
1 шт. |
|
Кейс для принадлежностей |
_ |
1 шт. |
|
Кабель питания |
_ |
1 шт. |
|
Кабель для подключения сенсорного экрана |
_ |
1 шт. |
|
Антенна Wi-Fi |
_ |
1 шт. |
|
Черная ловушка (образец для калибровки нуля) |
_ |
1 шт. |
|
Пластина нефлуоресцентная калибровочная |
_ |
2 шт. |
|
Пластина флуоресцентная калибровочная |
_ |
1 шт. |
|
Бумага для печати |
_ |
2 рулона |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Инструкции по выполнению испытаний» документа «Спектрофотометры YT-CM3000. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 07.08.2023 № 1556 «Об утверждении государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности»
Стандарт предприятия ZHEJIANG YANTE SCIENTIFIC INSTRUMENT CO., LTD, Китай
