Толщиномеры индикаторные
| Номер в ГРСИ РФ: | 99269-26 |
|---|---|
| Категория: | Толщиномеры |
| Производитель / заявитель: | ООО РМЦ "Калиброн", г. Москва |
Толщиномеры индикаторные (далее - толщиномеры) предназначены для измерений наружных линейных размеров деталей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99269-26 | |||||||||||||||||||||||||||
| Действует | по 28.08.2031 | |||||||||||||||||||||||||||
| Наименование | Толщиномеры индикаторные | |||||||||||||||||||||||||||
| Модификации |
ТР ТРЦ ТН ТНЦ ТРР ТРРЦ ТК ТКЦ |
|||||||||||||||||||||||||||
| Приказы |
№1749 от
28.08.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 37368f39-acf0-9e3b-8540-aeb8da7b8dee | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
Производственная площадка: Guilin Measuring & Cutting Tool Co. Ltd., КИТАЙ, 541002, 40 Chongxin Road, Guilin, P.R.; АО ТД «Калиброн», РОССИЯ, 119501, г. Москва, ул. Веерная, д. 4, к. 2, эт. подвал, пом. 1, ком. 19
Поверка
| Методика поверки / информация о поверке |
МП-7.055-2026 ГСИ. Толщиномеры индикаторные. Методика поверки
(с 28.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99269-26: Описание типа
2026-99269-26.pdf
|
Скачать | 1.3 MБ | |
|
99269-26: Методика поверки
МП-7.055-2026
2026-mp99269-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Толщиномеры индикаторные (далее - толщиномеры) предназначены для измерений наружных линейных размеров деталей.
Описание
Принцип действия толщиномеров основан на преобразовании перемещения подвижного измерительного стержня в пропорциональные угловые перемещения стрелки отсчетного устройства (для толщиномеров с механическим отсчётным устройством) или в пропорциональные измерения напряжения в электронной схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства (для толщиномеров с цифровым отсчётным устройством).
Толщиномеры выпускаются в следующих модификациях:
- ТР - толщиномеры с механическим отсчётным устройством;
- ТРЦ - толщиномеры с цифровым отсчётным устройством;
- ТН - толщиномеры настольные с механическим отсчётным устройством;
- ТНЦ - толщиномеры настольные с цифровым отсчётным устройством;
- ТРР - толщиномеры роликовые с механическим отсчётным устройством;
- ТРРЦ - толщиномеры роликовые с цифровым отсчётным устройством;
- ТК - толщиномеры с механическим отсчётным устройством (кронциркули);
- ТКЦ - толщиномеры с цифровым отсчётным устройством (кронциркули).
Толщиномеры модификаций ТР, ТН, ТК и ТРР состоят из корпуса, в котором установлены отсчетное устройство, измерительные подвижный и неподвижный стержни, и арретира или без него. Круговая шкала отсчетного устройства вращается посредством подвижного ободка.
Толщиномеры модификаций ТРЦ, ТНЦ, ТКЦ и ТРРЦ состоят из корпуса, в котором установлены цифровое отсчетное устройство, которое представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, измерительные подвижный и неподвижный стержни, и арретира или без него.
Измерительные поверхности стержней (кроме модификаций ТРР, ТРРЦ, ТК и ТКЦ) могут быть плоской или сферической формы, изготовлены из керамики или стали (твёрдосплавные). У толщиномеров модификаций ТРР и ТРРЦ измерительные поверхности выполнены в виде роликов, изготовленных из стали. У толщиномеров модификаций ТК и ТКЦ измерительные наконечники изготовлены в виде сферы.
В зависимости от значения предела допускаемой погрешности измерений толщиномеры изготавливаются в исполнениях 1 и 2.
Питание толщиномеров с цифровым отсчетным устройством осуществляется от батарейки.

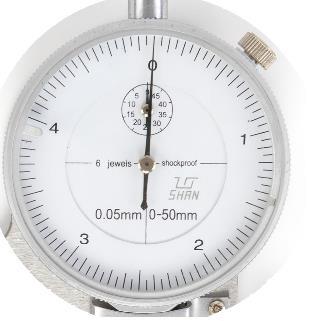

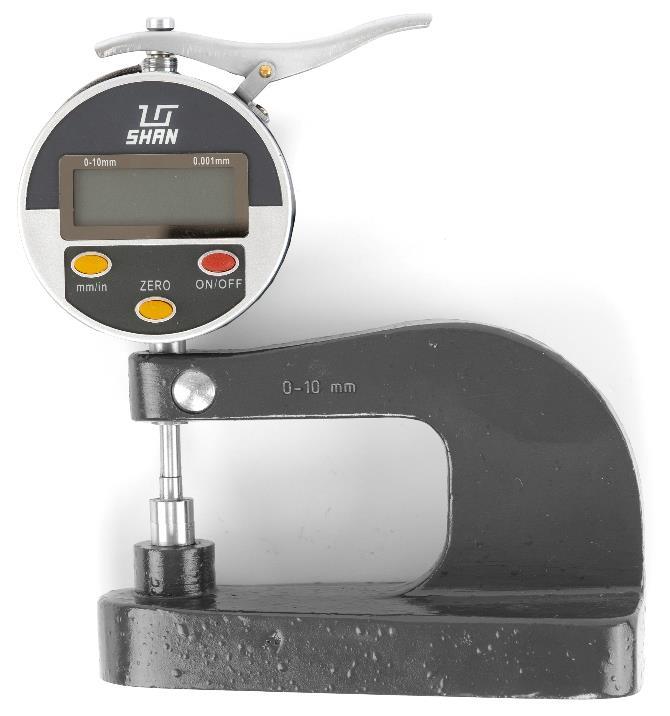

Общий вид толщиномеров представлен на рисунках 1 - 8.
Сведения о диапазоне измерений и цене деления (или дискретности отсчета) отсчётного устройства наносятся на корпус толщиномера или циферблат отсчетного устройства при помощи краски или наклейки или методом лазерной маркировки.
Цвет корпуса, циферблата, корпуса цифрового отсчетного устройства и кнопок управления цифровым отсчетным устройством может быть изменен изготовителем.
НГ ■,
~ „ 5HRN К _ „ _....._
Товарный знак или наносится на паспорт толщиномеров типографским
методом, на циферблат круговой шкалы, на лицевую поверхность корпуса цифрового отсчетного устройства краской или методом лазерной маркировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Нанесение знака утверждения типа на средство измерений и пломбирование толщиномеров от несанкционированного доступа не предусмотрено.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса отсчетного устройства методом лазерной маркировки, либо гравировки, либо краской, либо травлением, либо с помощью наклейки на корпус толщиномера. Общий вид и место нанесения заводского номера представлены на рисунке 9.

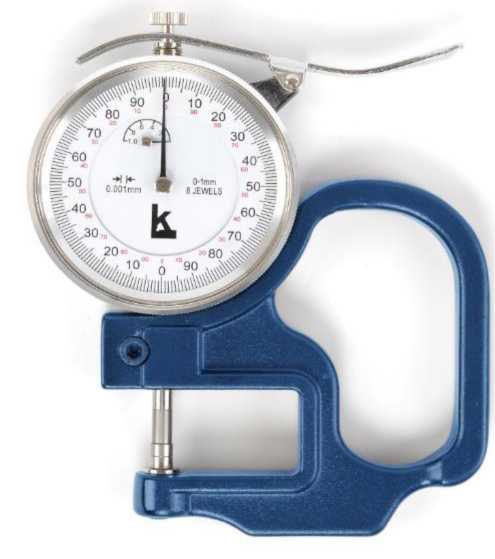

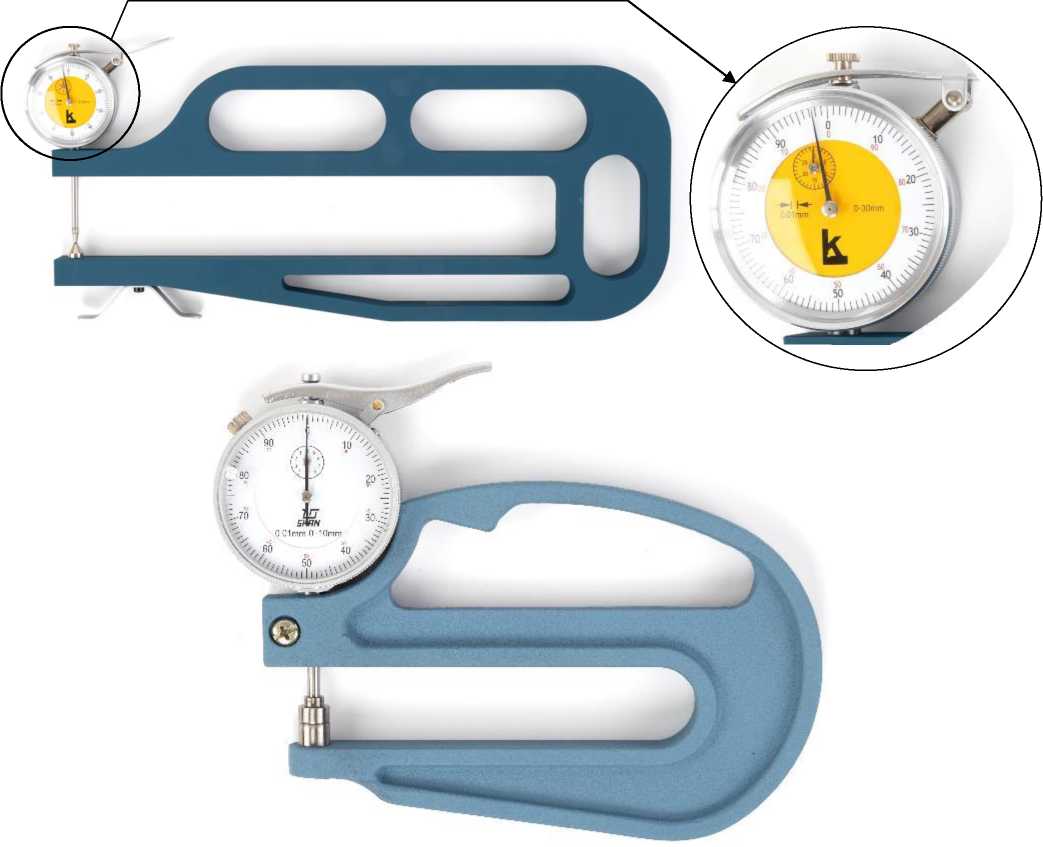

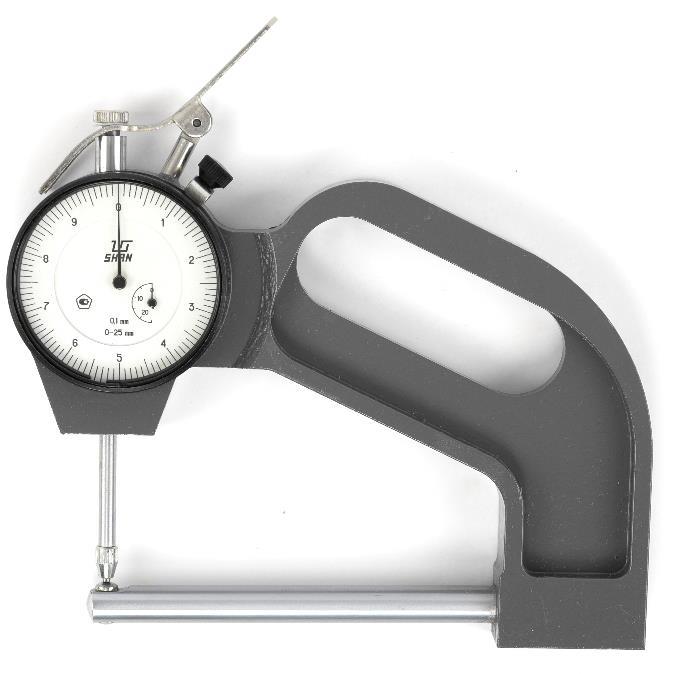

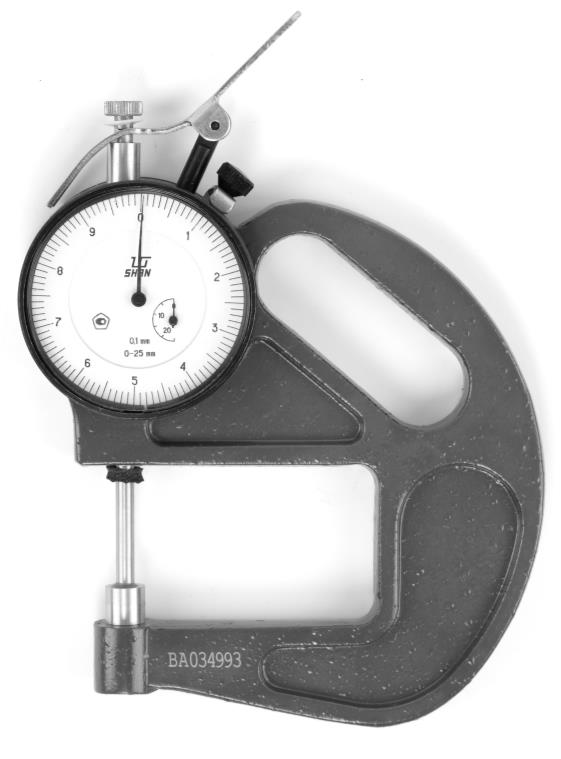

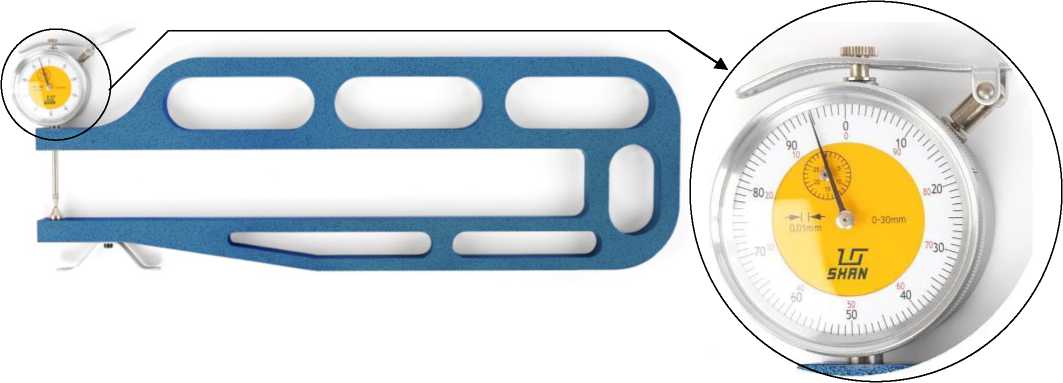

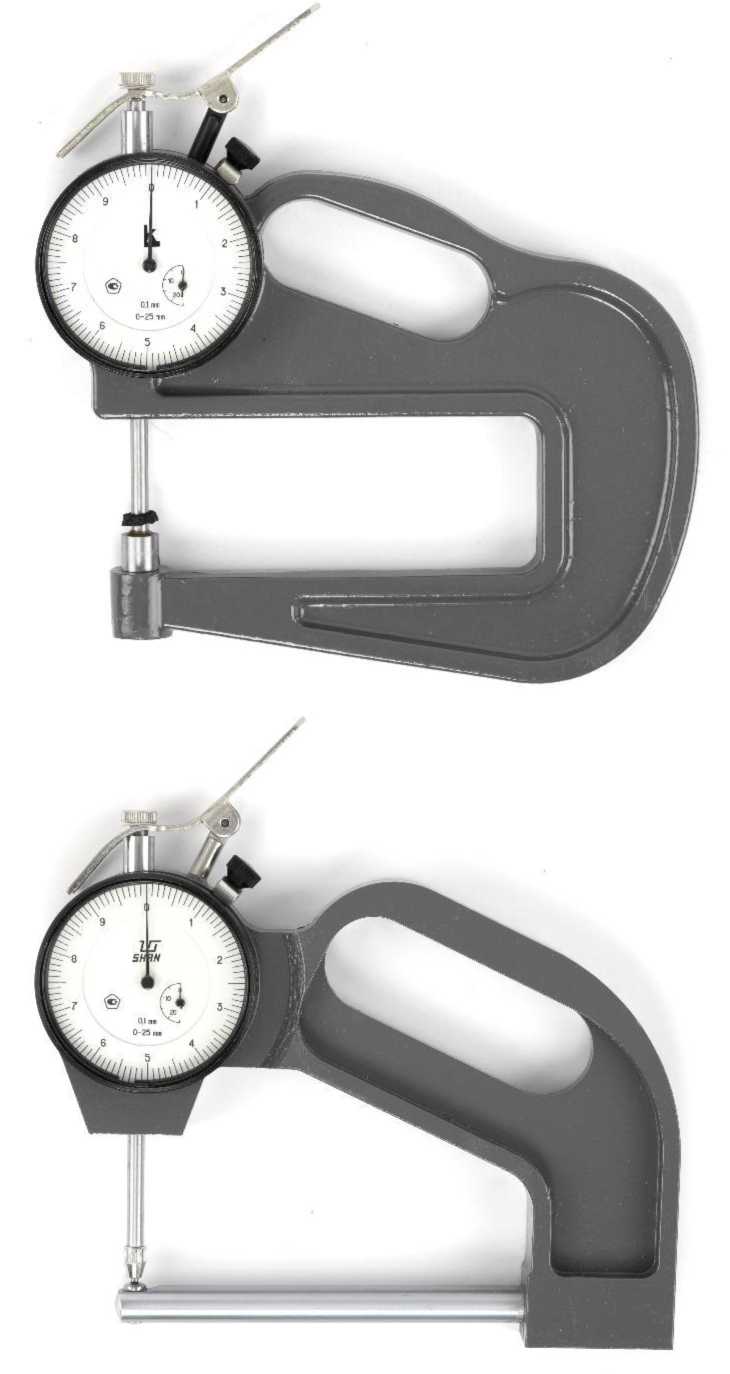

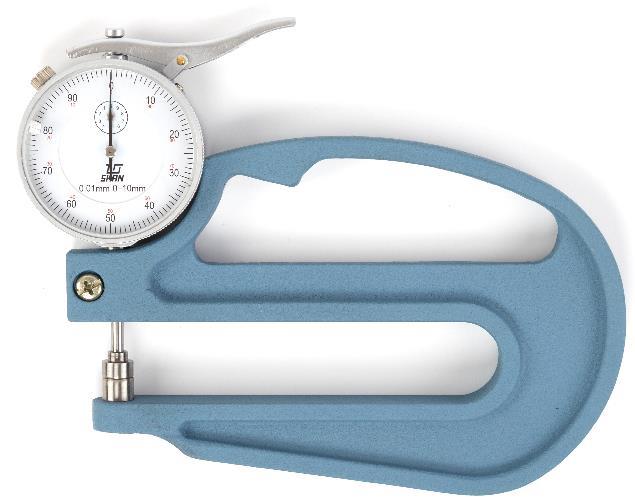

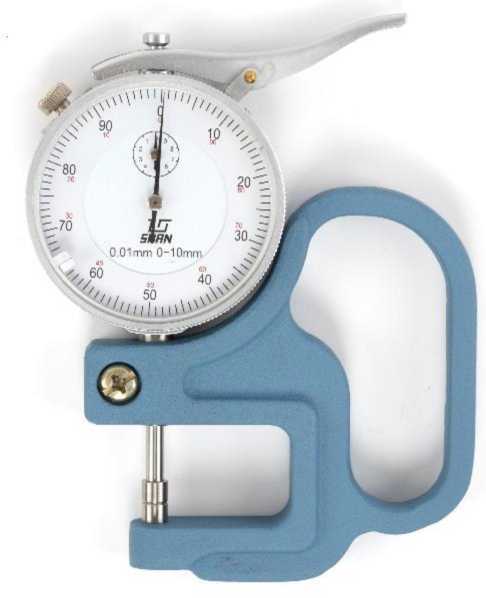

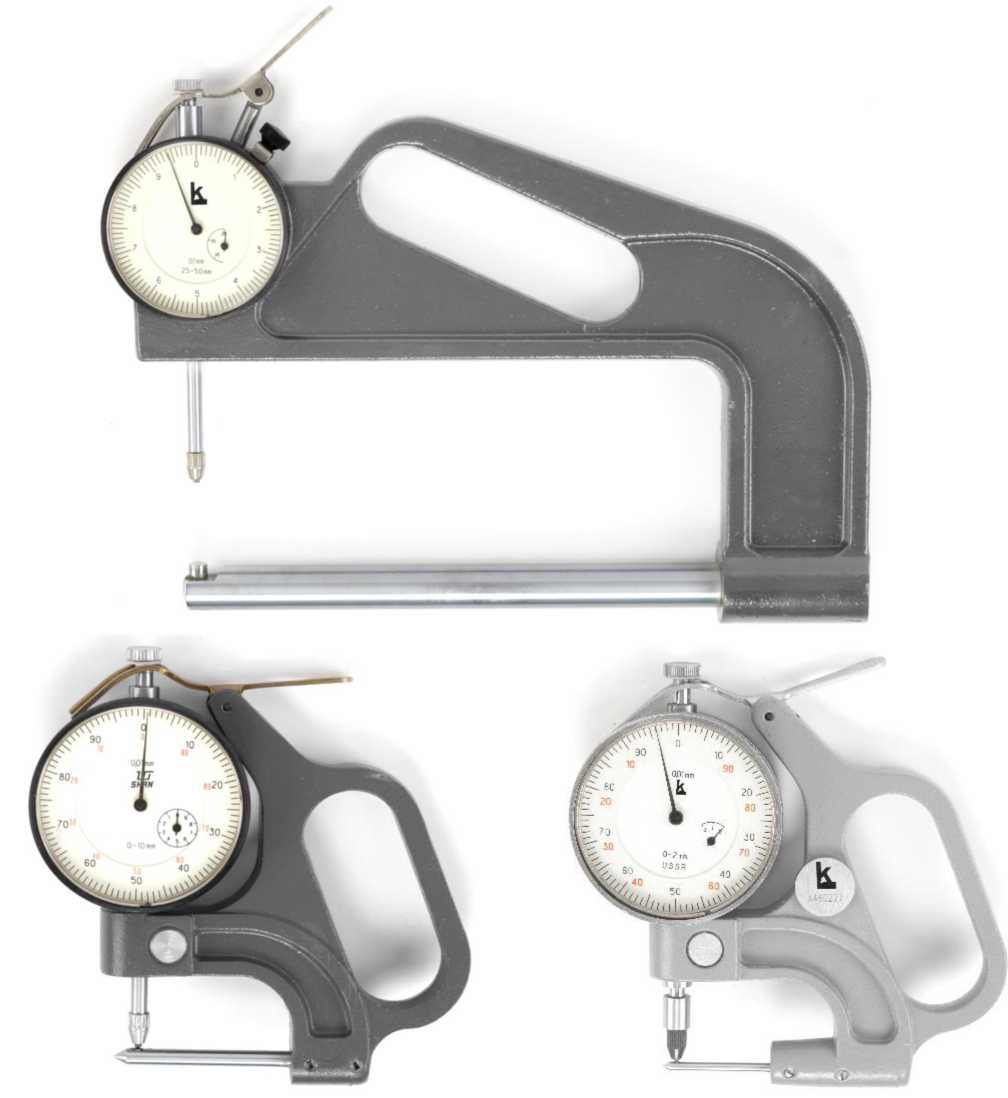

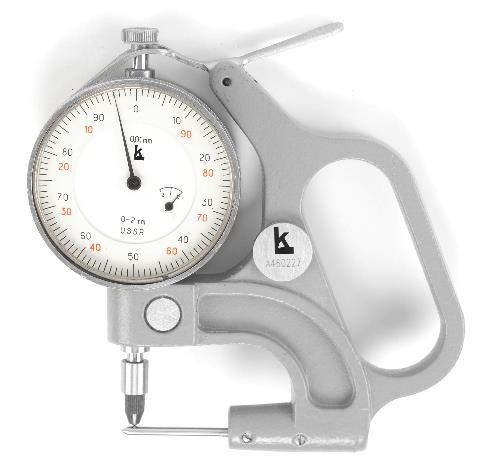

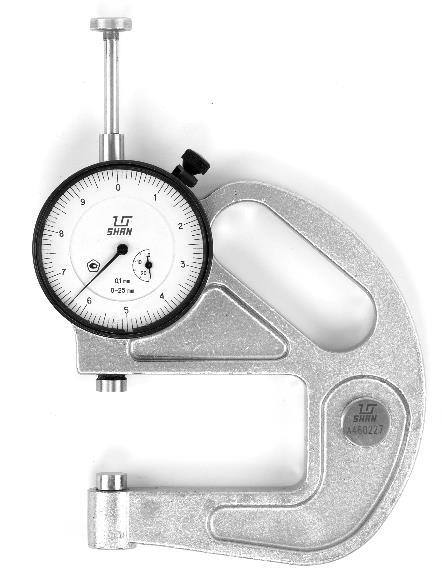

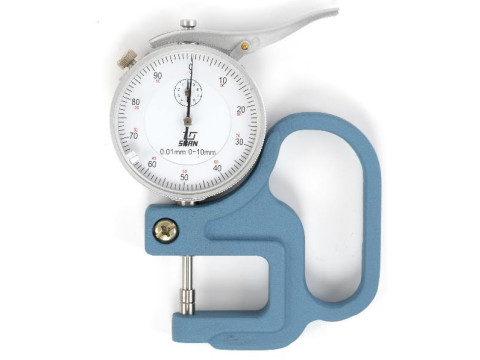

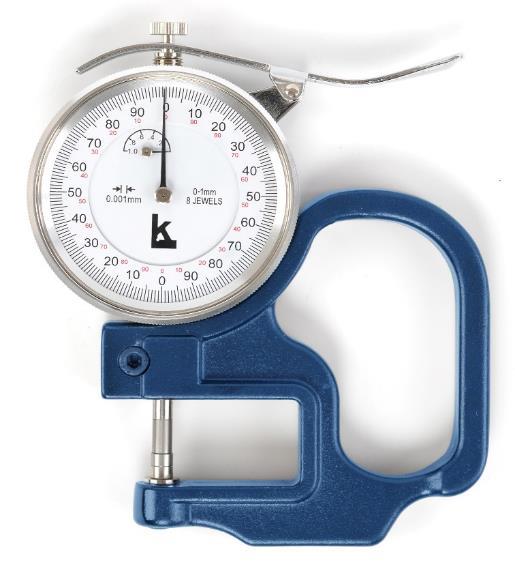

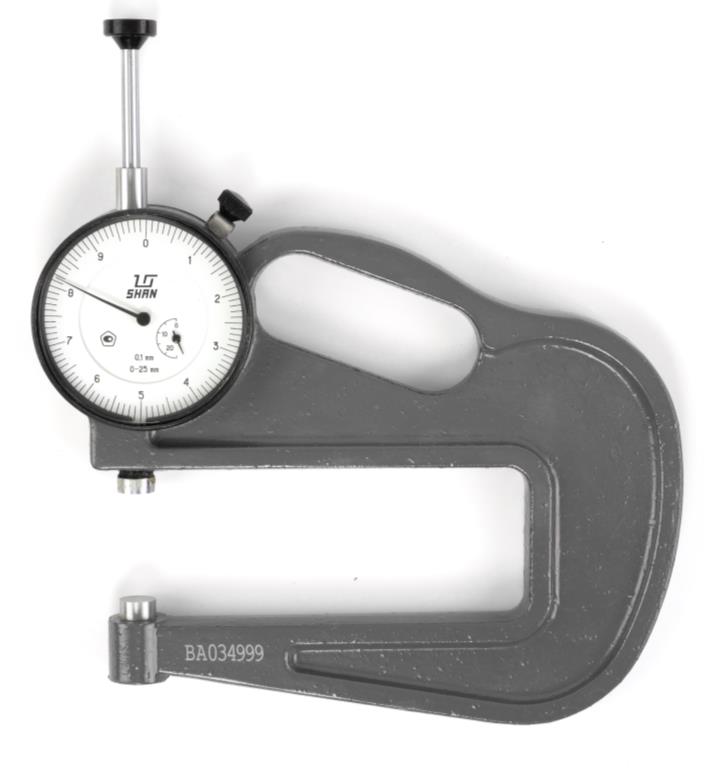

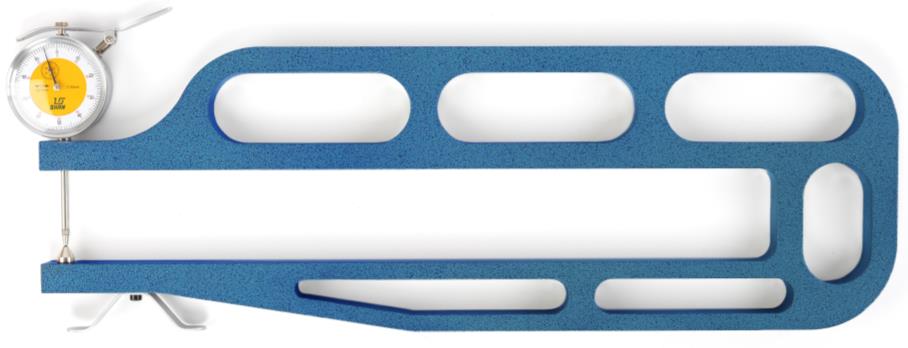

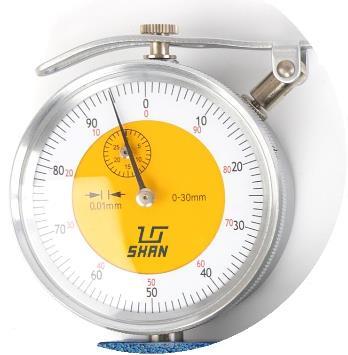

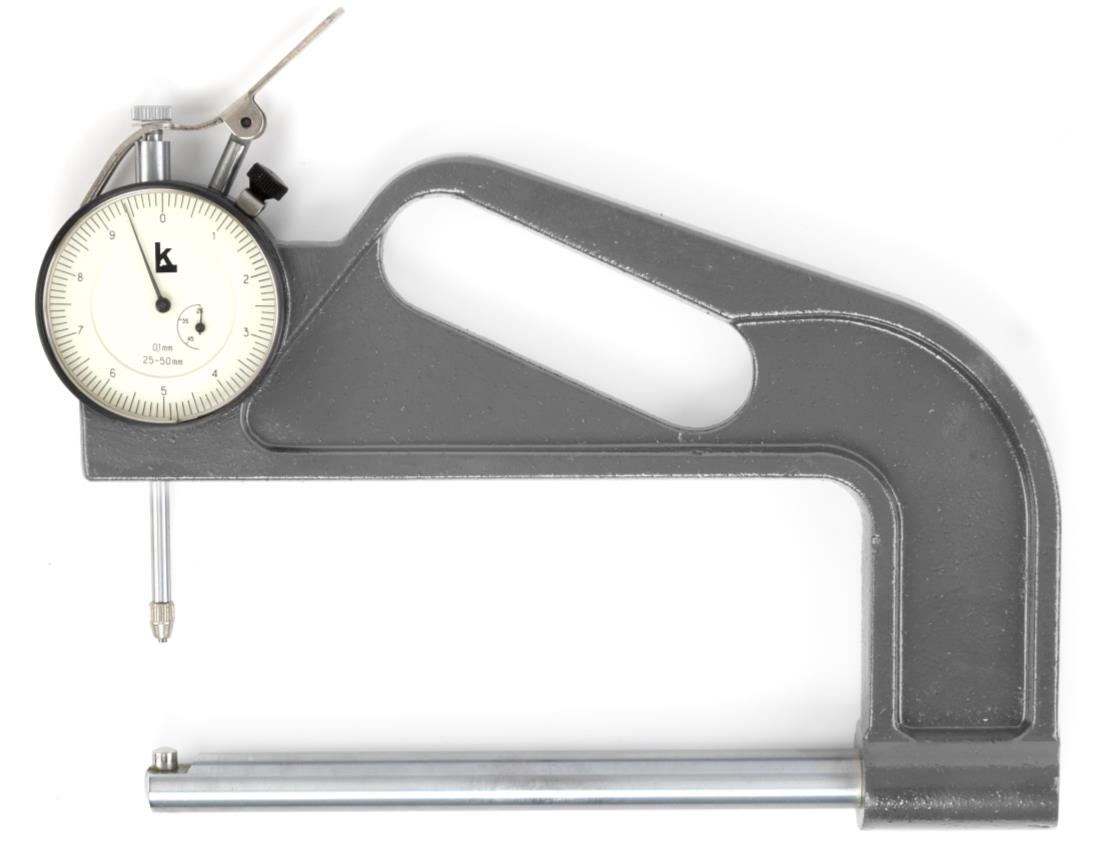

Рисунок 1 - Общий вид толщиномеров модификации ТР (лист 1 из 5)

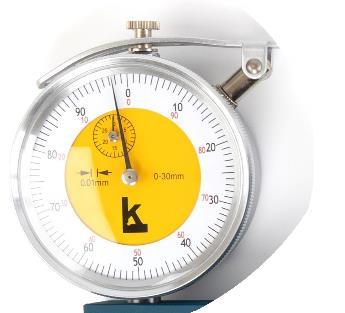

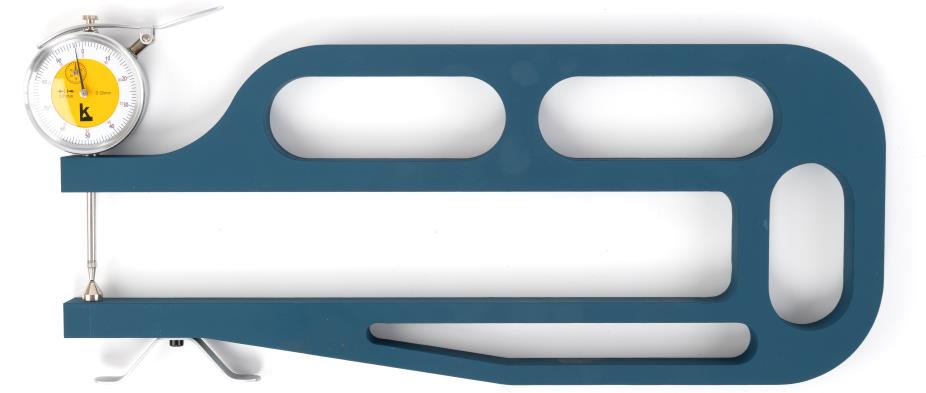

Рисунок 1 - (лист 3 из 5)

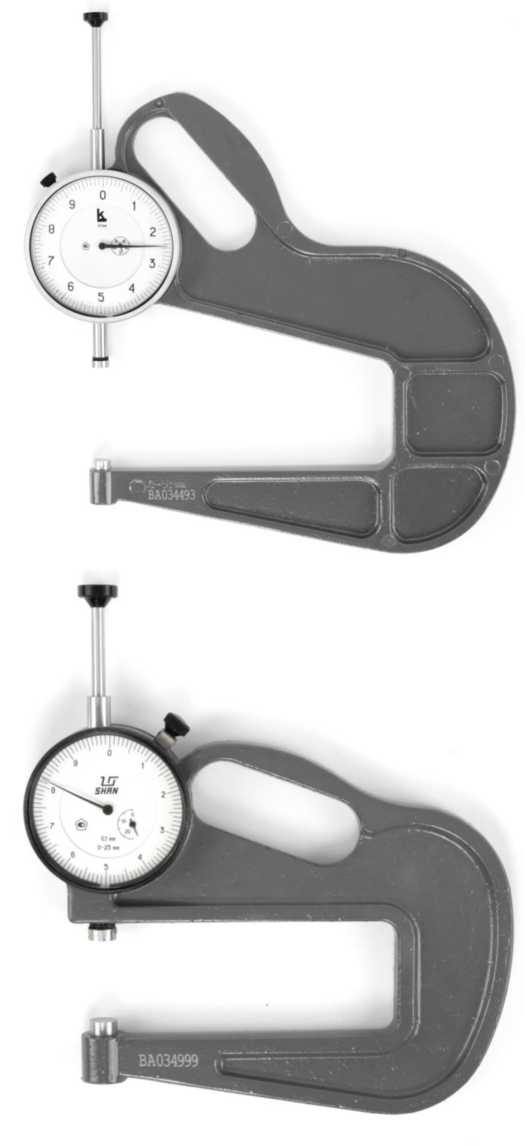

Рисунок 1 - (лист 4 из 5)

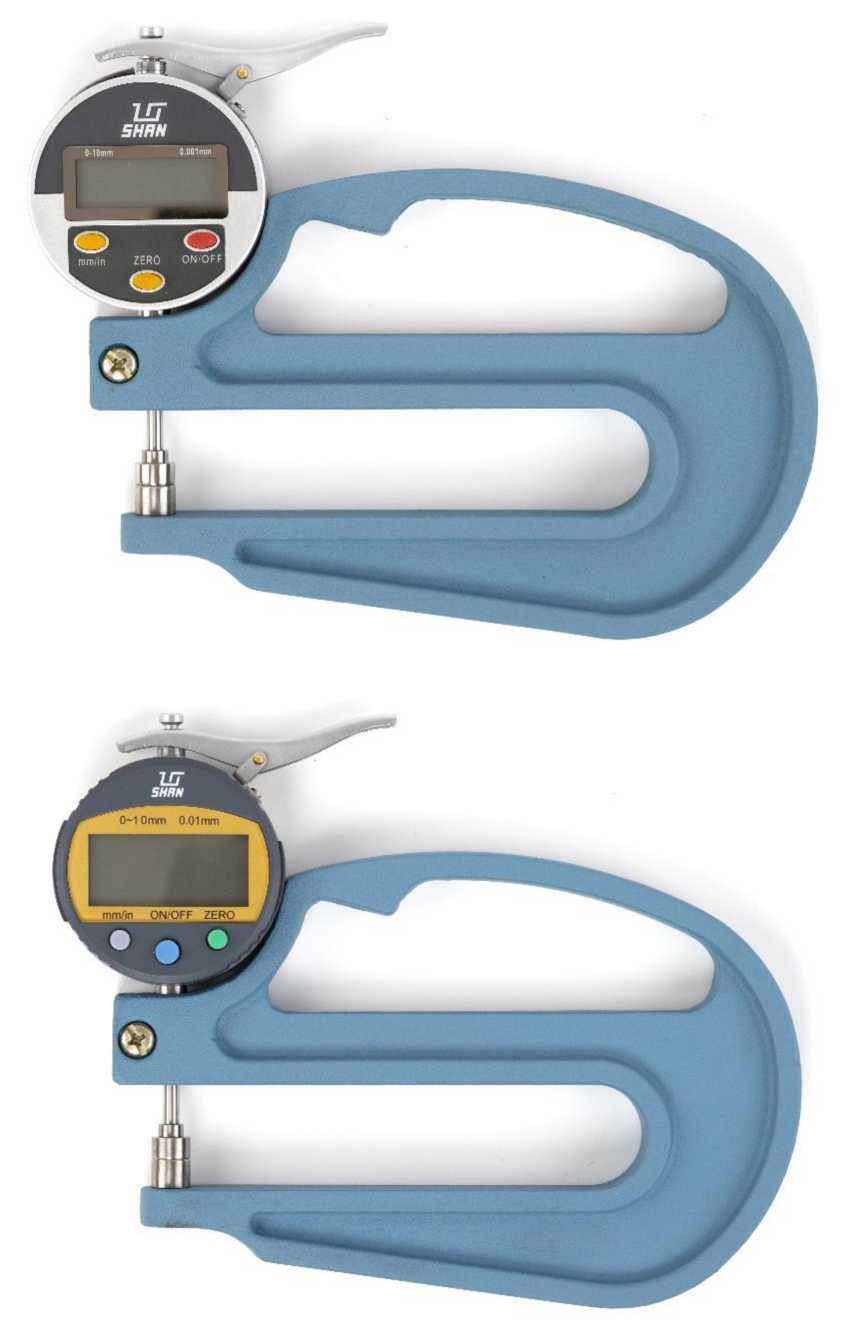

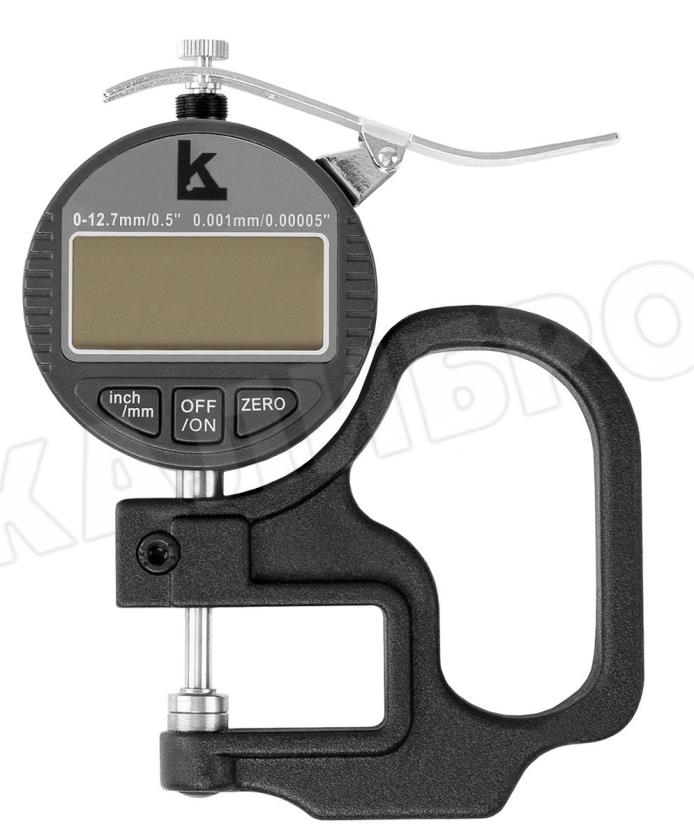

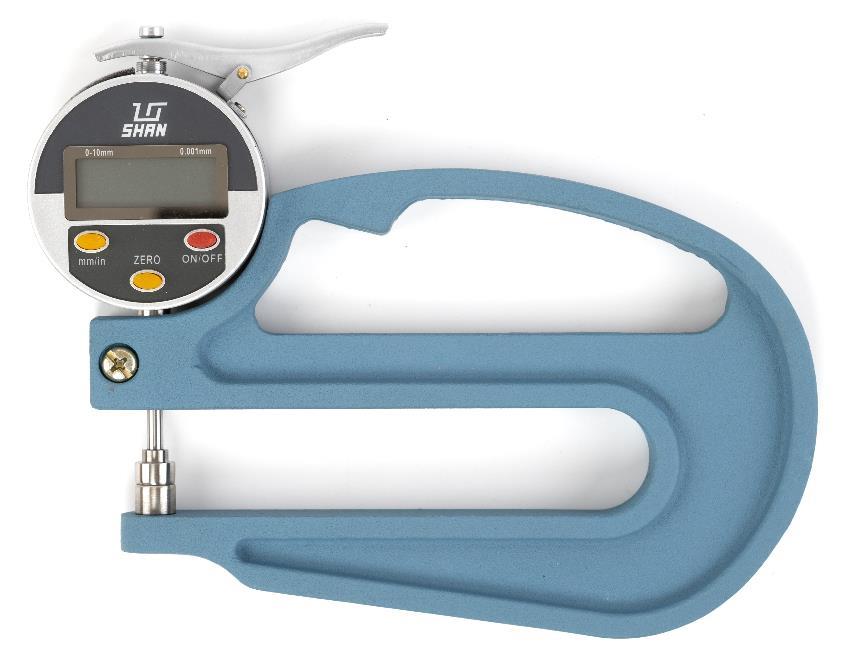

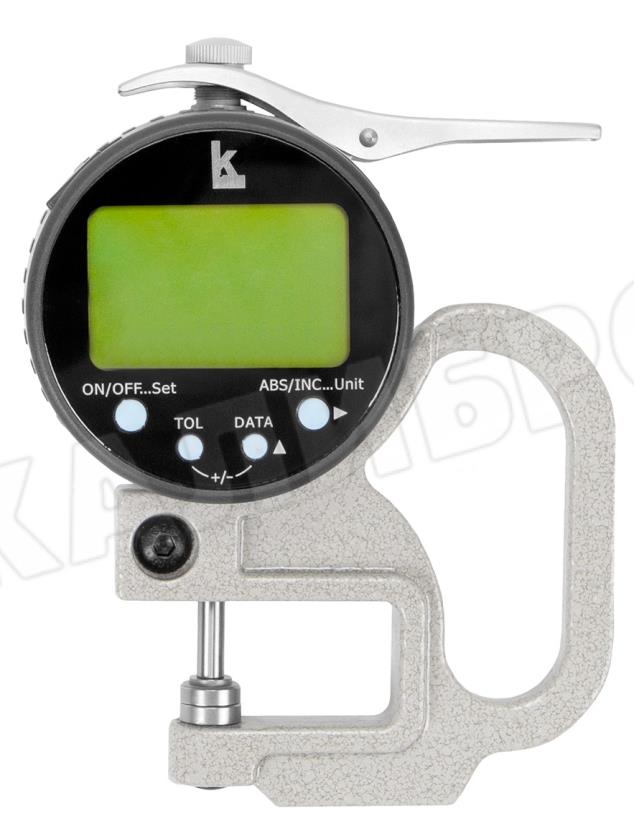

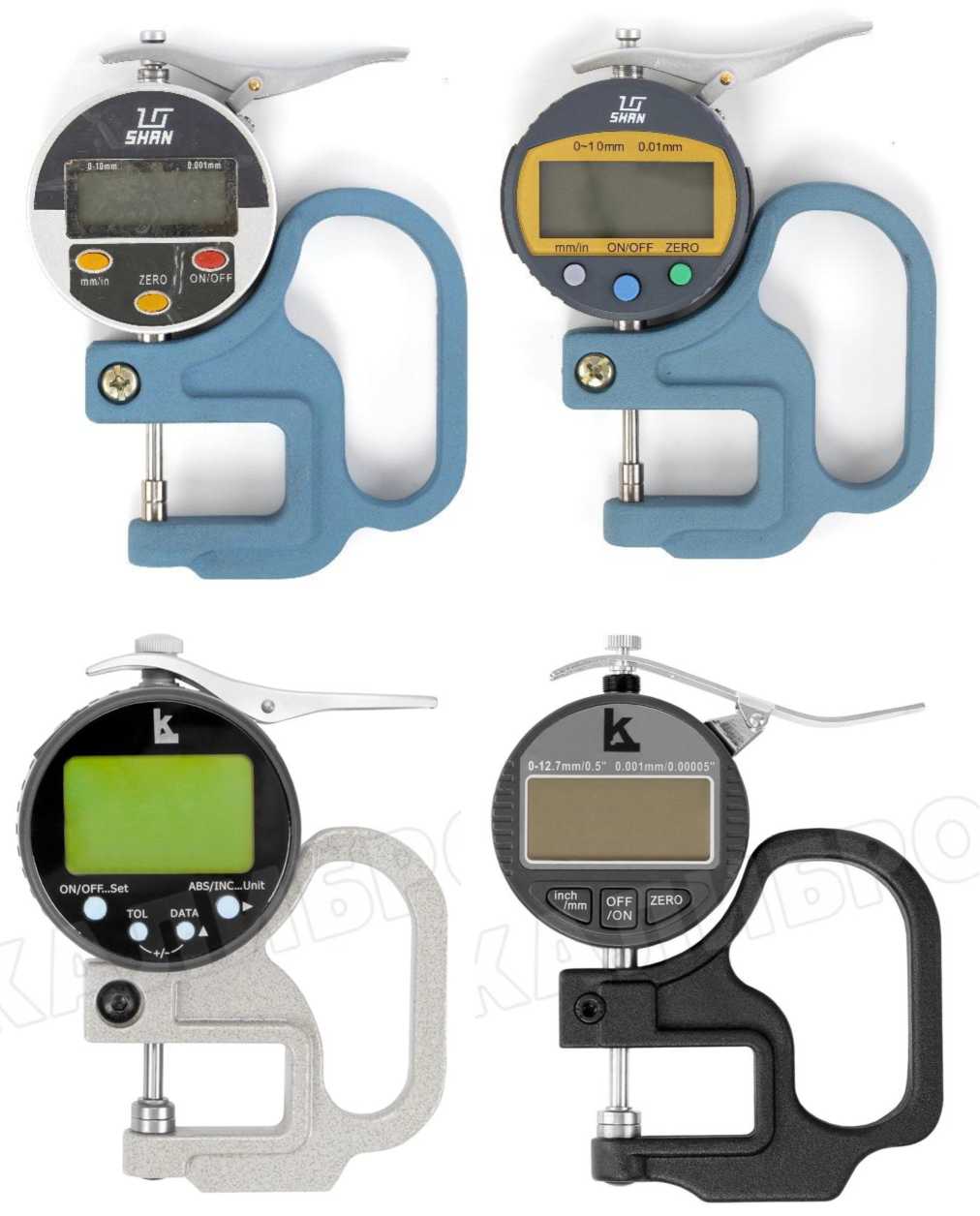

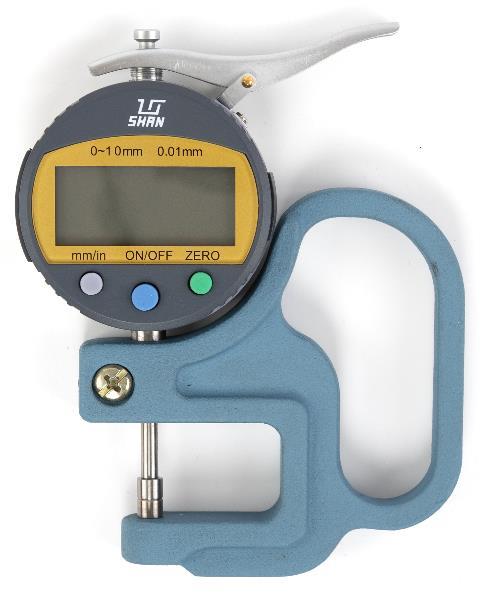

Рисунок 2 - (лист 2 из 2)

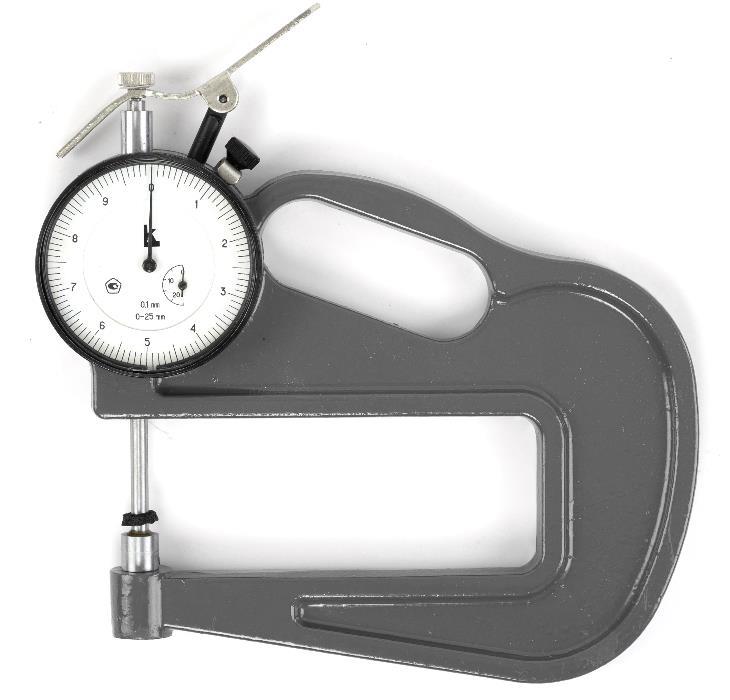

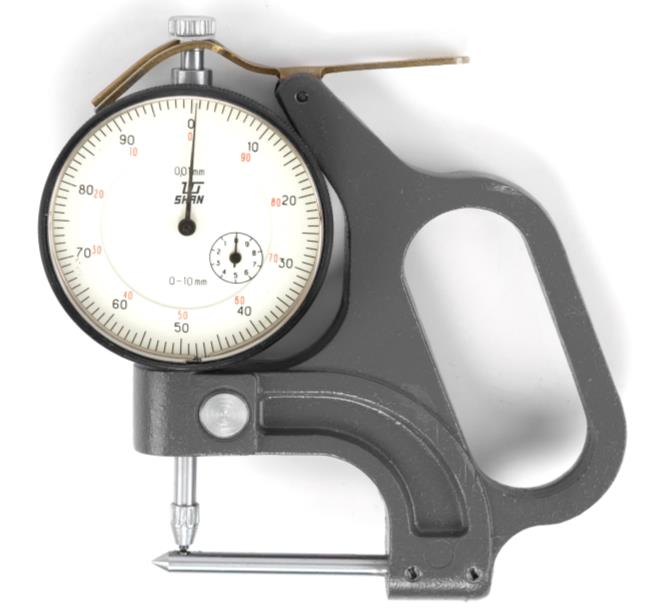

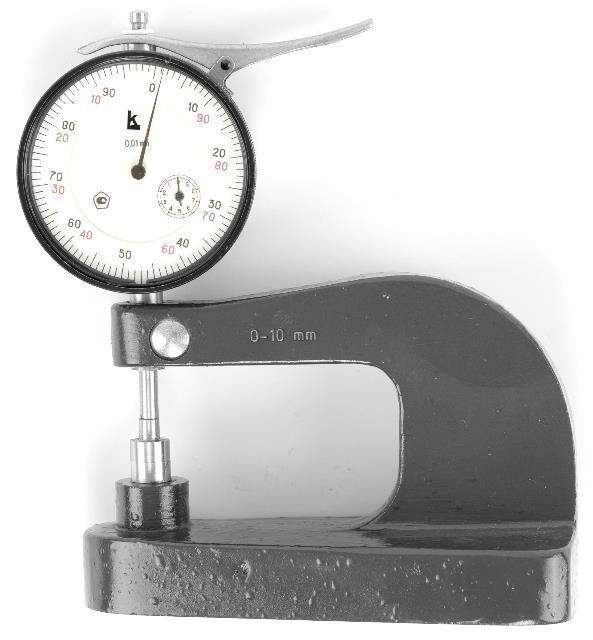

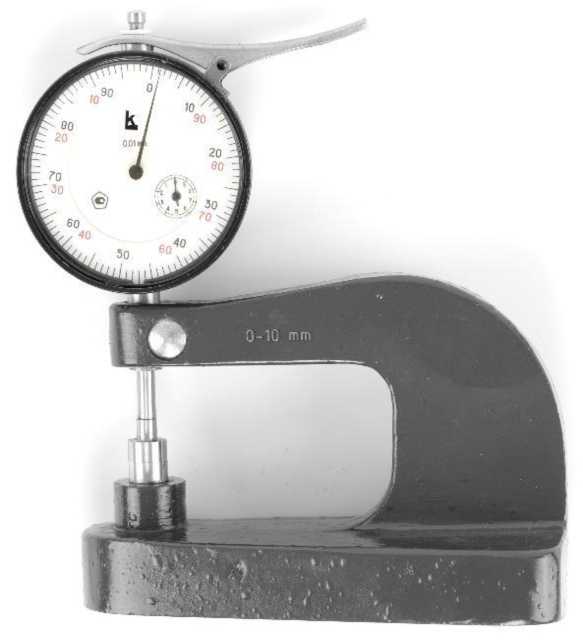

Рисунок 3 - Общий вид толщиномеров модификации ТН

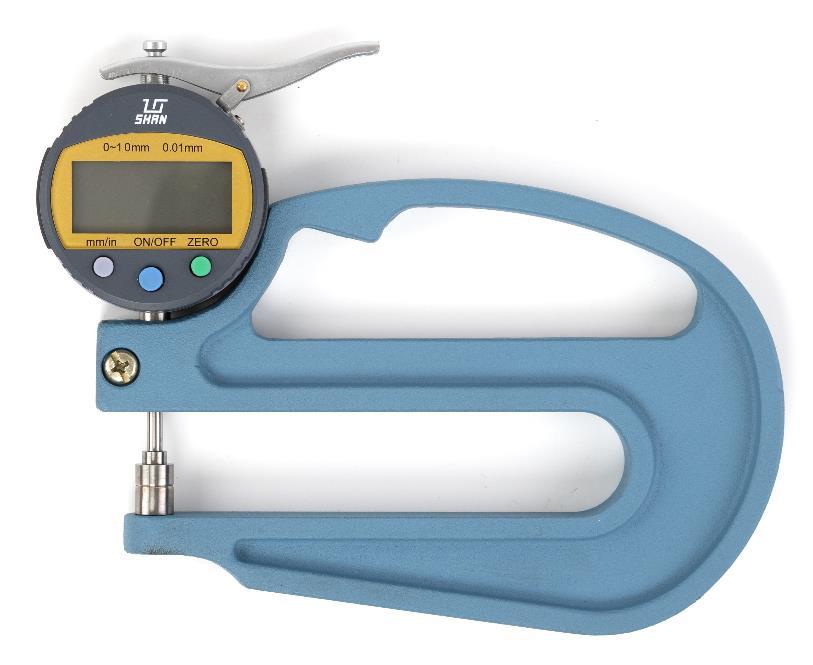

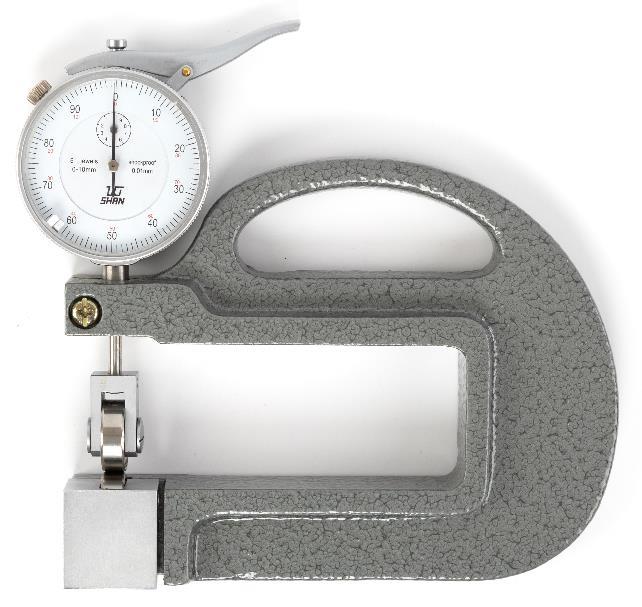

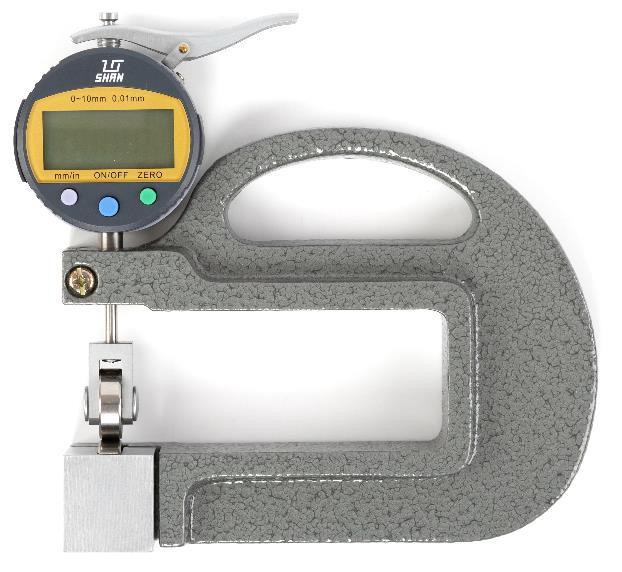

Рисунок 5 - Общий вид толщиномеров модификации ТРР

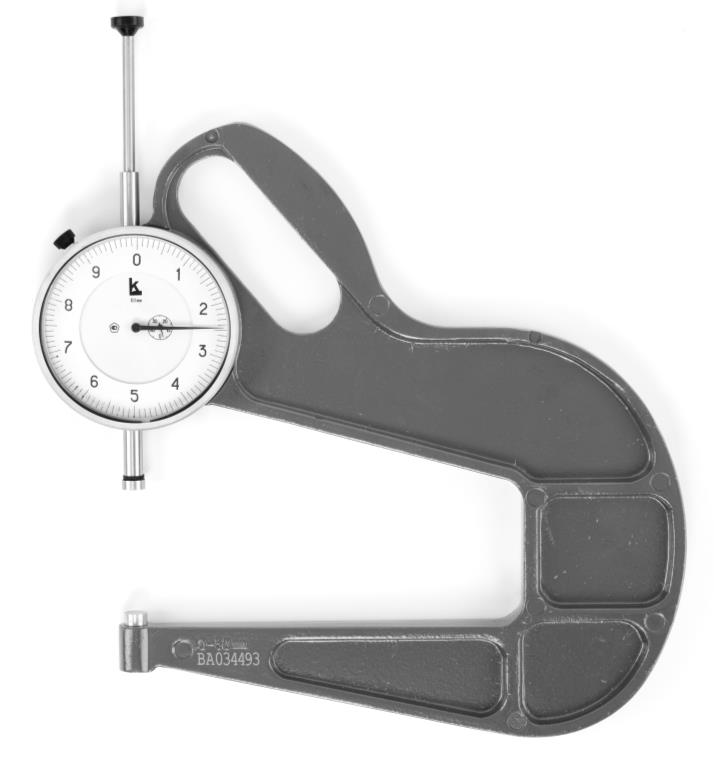

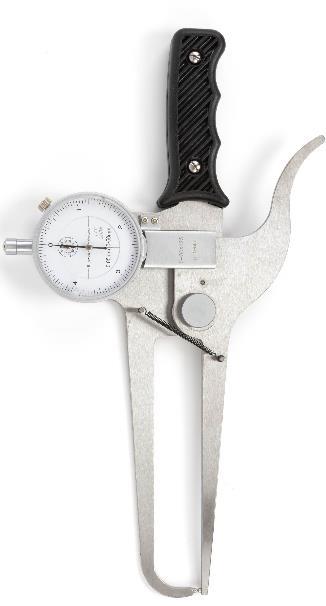

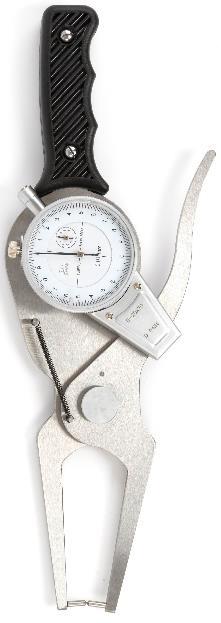

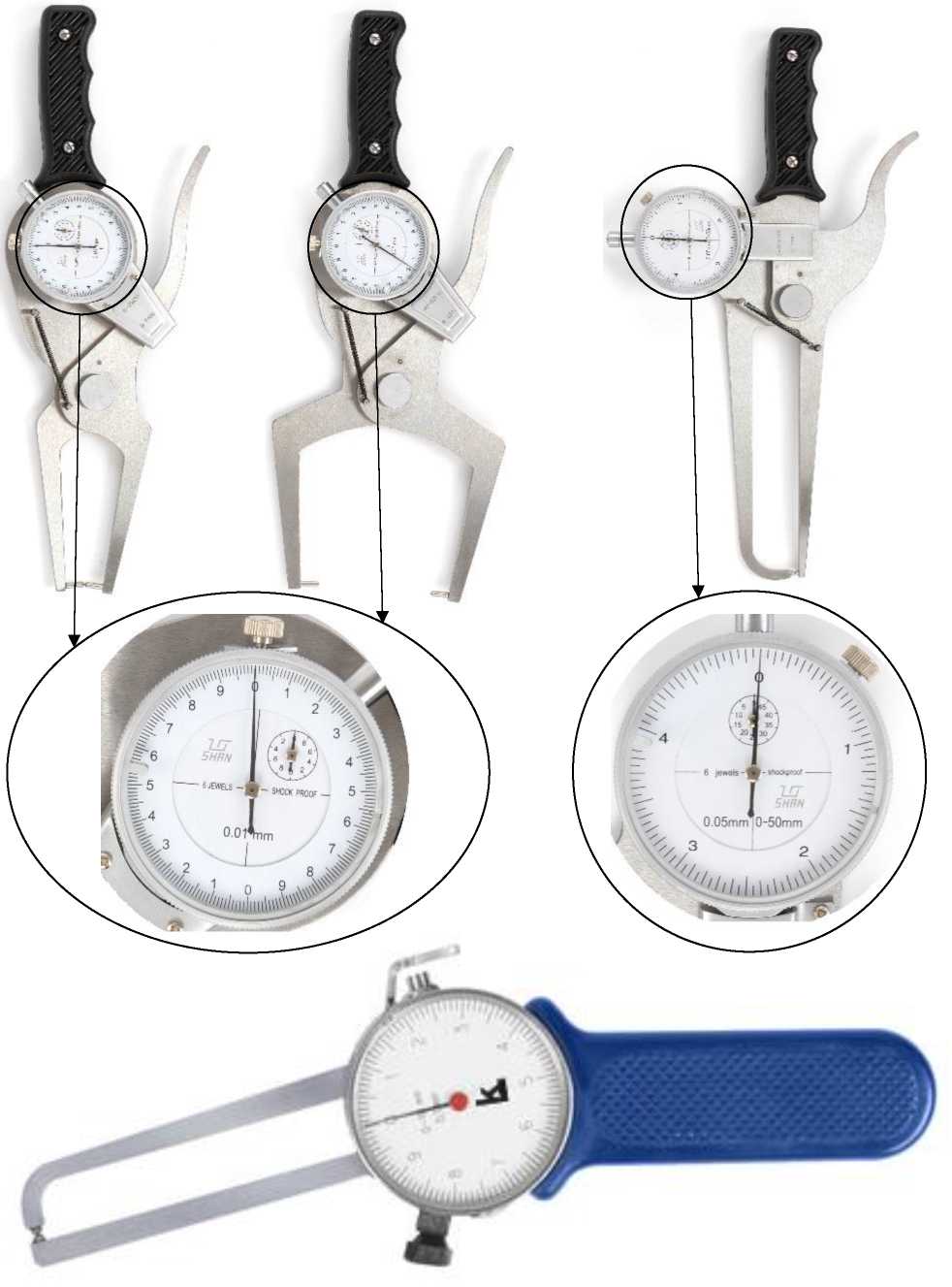

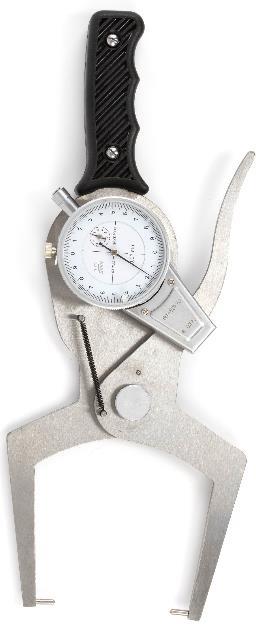

Рисунок 7 - Общий вид толщиномеров модификации ТК (кронциркули)

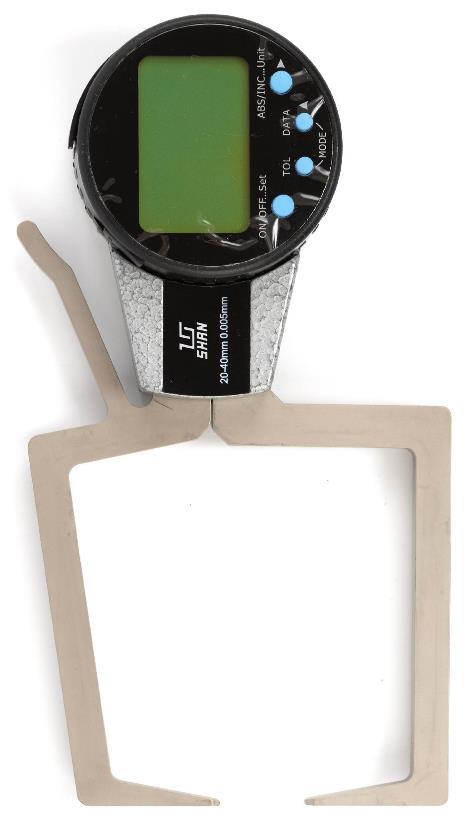

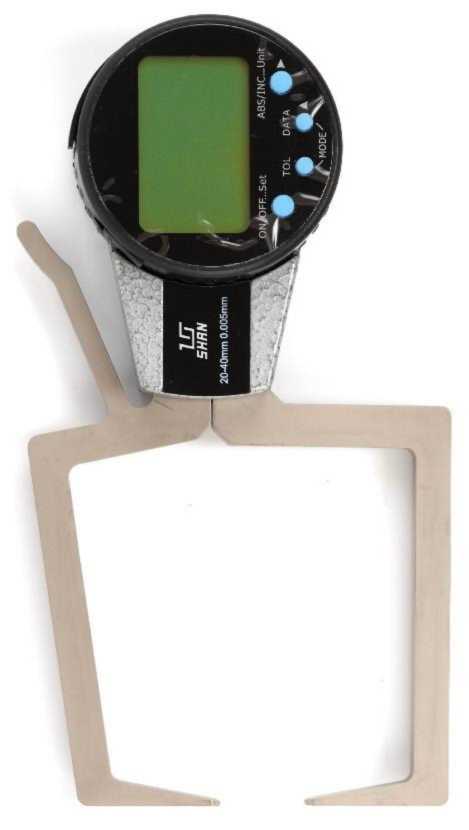

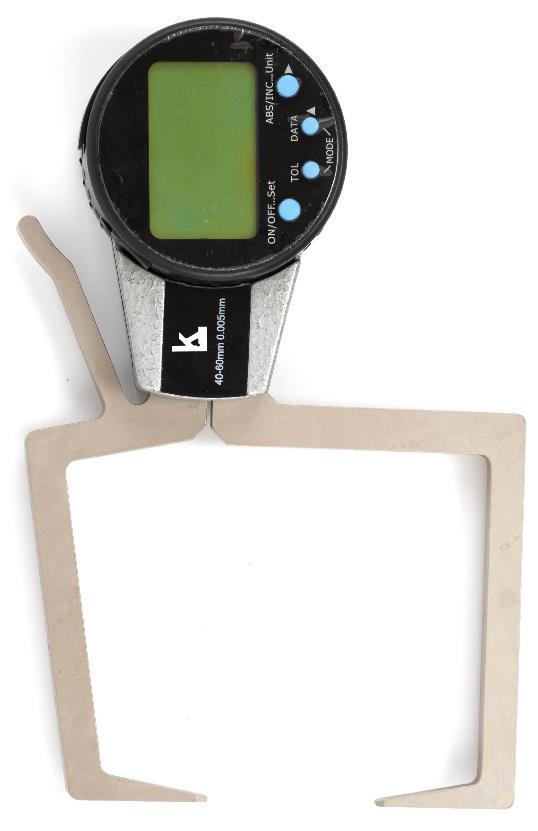

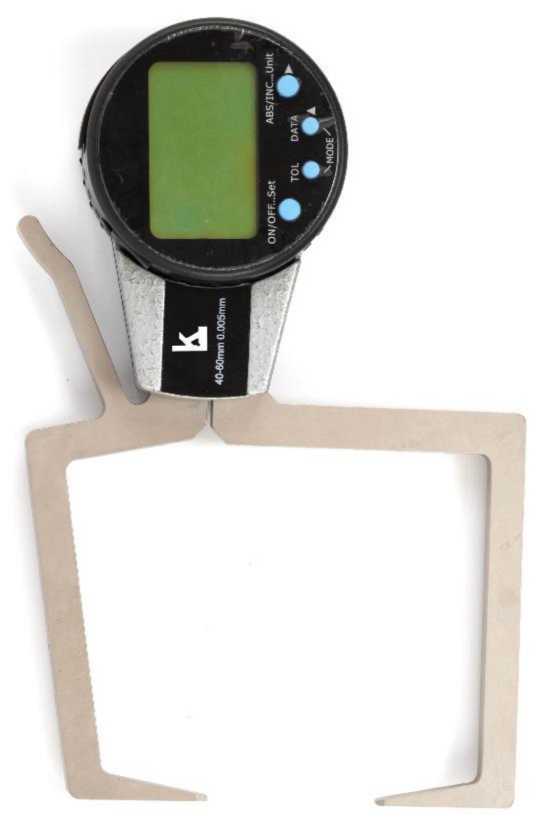

Рисунок 8 - Общий вид толщиномеров модификации ТКЦ

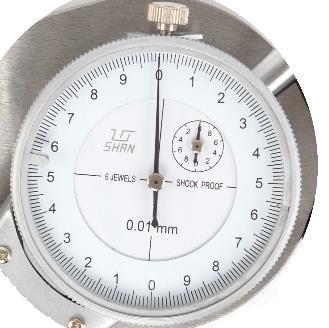

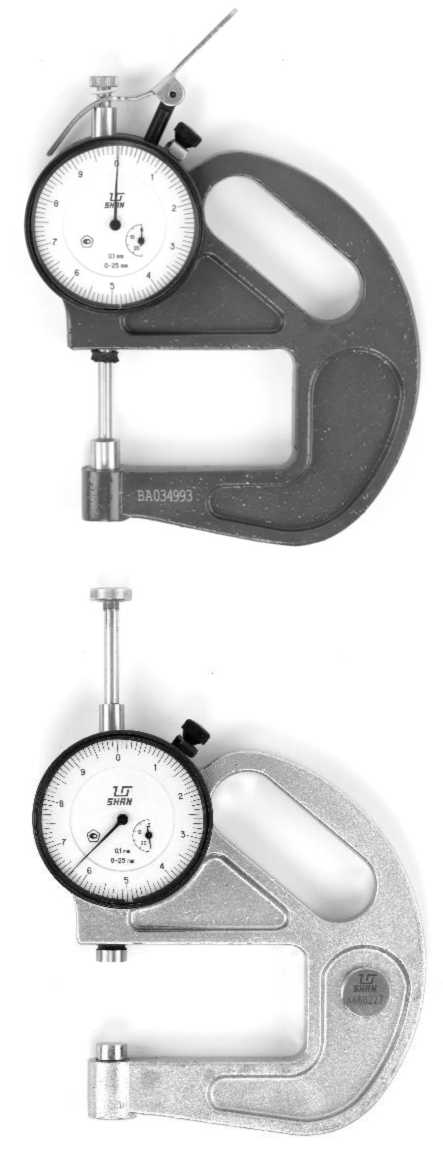

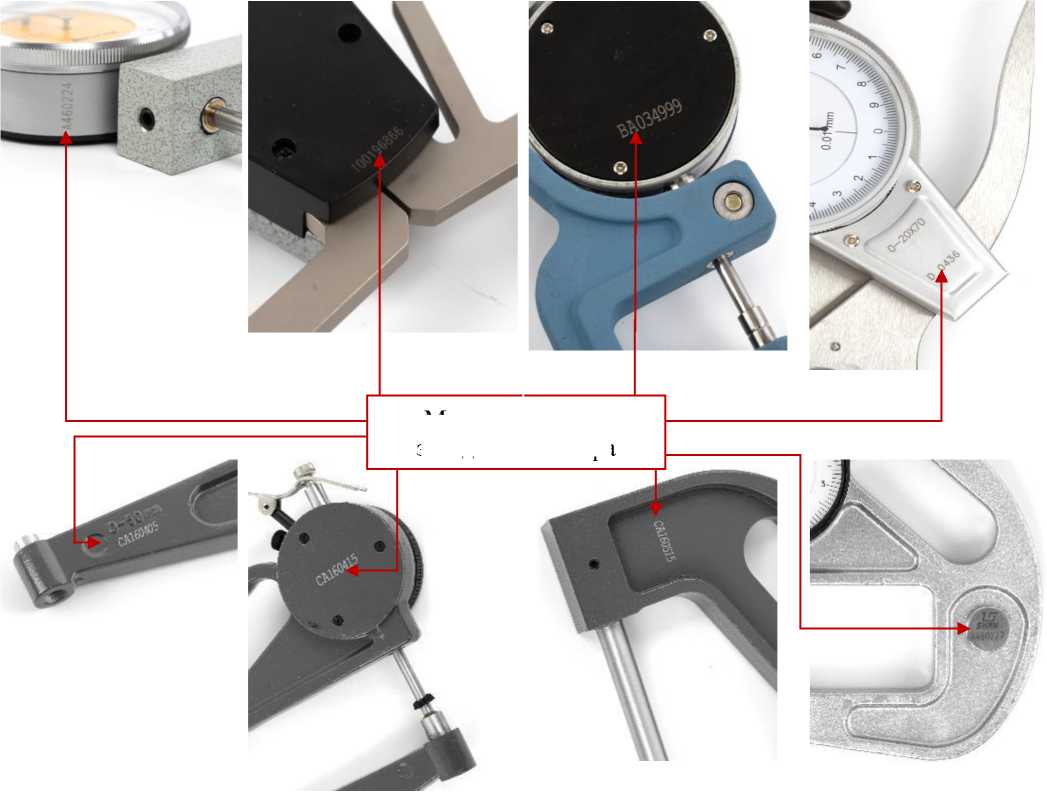

Рисунок 9 - Места нанесения заводского номера
Место нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция толщиномеров исключает возможность несанкционированного влияния на ПО измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
аблица 1 - Метрологические характеристики толщиномеров
|
Модификация |
Диапазон измерений, мм |
Цена деления/ дискретность отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности измерений толщиномеров, мм1) | |
|
исполнение 1 |
исполнение 2 | |||
|
1 |
2 |
3 |
4 |
5 |
|
ТР |
от 0 до 1 |
0,001 |
±0,005 |
±0,008 |
|
от 0 до 10 |
0,01 |
±0,020 |
±0,030 | |
|
от 0 до 20 |
0,01 |
±0,030 |
±0,040 | |
|
от 0 до 25 |
0,1 |
±0,080 |
±0,120 | |
|
от 0 до 30 |
0,01 |
±0,040 |
±0,060 | |
|
от 0 до 50 |
0,1 |
±0,150 |
±0,200 | |
|
ТРЦ |
от 0 до 10 |
0,001 |
±0,009 |
±0,015 |
|
0,005 |
±0,020 |
±0,040 | ||
|
0,01 |
±0,030 |
±0,050 | ||
|
от 0 до 12,7 |
0,001 |
±0,009 |
±0,015 | |
|
0,005 |
±0,020 |
±0,040 | ||
|
0,01 |
±0,030 |
±0,050 | ||
|
ТН |
от 0 до 1 |
0,001 |
±0,005 |
±0,008 |
|
от 0 до 5 |
0,01 |
±0,020 |
±0,030 | |
|
от 0 до 10 |
0,1 |
±0,050 |
±0,080 | |
|
0,01 |
±0,020 |
±0,030 | ||
|
от 0 до 25 |
0,01 |
±0,040 |
±0,060 | |
|
ТНЦ |
от 0 до 5 |
0,001 |
±0,007 |
±0,010 |
|
0,005 |
±0,020 |
±0,035 | ||
|
0,01 |
±0,030 |
±0,040 | ||
|
от 0 до 10 |
0,001 |
±0,009 |
±0,015 | |
|
0,005 |
±0,020 |
±0,040 | ||
|
0,01 |
±0,030 |
±0,050 | ||
|
от 0 до 12,7 |
0,001 |
±0,009 |
±0,015 | |
|
0,005 |
±0,020 |
±0,040 | ||
|
0,01 |
±0,030 |
±0,050 | ||
|
ТРР |
от 0 до 10 |
0,01 |
±0,020 |
±0,030 |
|
ТРРЦ |
от 0 до 4,5 |
0,001 |
±0,010 |
±0,015 |
|
0,01 |
±0,020 |
±0,030 | ||
|
от 0 до 10 |
0,001 |
±0,010 |
±0,015 | |
|
0,01 |
±0,020 |
±0,030 | ||
|
от 0 до 12,5 |
0,001 |
±0,015 |
±0,020 | |
|
0,01 |
±0,025 |
±0,035 | ||
|
от 0 до 12,7 |
0,001 |
±0,015 |
±0,020 | |
|
0,01 |
±0,025 |
±0,035 | ||
|
Продолжение таблицы 1 | ||||
|
1 |
2 |
3 |
4 |
5 |
|
ТК |
от 0 до 10 |
0,05 |
±0,100 |
±0,150 |
|
0,1 |
±0,100 |
±0,200 | ||
|
от 0 до 20 |
0,01 |
±0,035 |
±0,060 | |
|
от 0 до 50 |
0,05 |
±0,100 |
±0,200 | |
|
от 10 до 30 |
0,01 |
±0,035 |
±0,060 | |
|
от 20 до 40 |
0,01 |
±0,035 |
±0,060 | |
|
от 30 до 50 |
0,01 |
±0,035 |
±0,060 | |
|
от 40 до 60 |
0,01 |
±0,035 |
±0,060 | |
|
от 60 до 80 |
0,01 |
±0,035 |
±0,060 | |
|
от 80 до 100 |
0,01 |
±0,035 |
±0,060 | |
|
ТКЦ |
от 0 до 20 |
0,01 |
±0,040 |
±0,060 |
|
0,005 |
±0,030 |
±0,050 | ||
|
от 0 до 25,4 |
0,01 |
±0,050 |
±0,070 | |
|
0,005 |
±0,040 |
±0,060 | ||
|
от 10 до 30 |
0,01 |
±0,040 |
±0,060 | |
|
0,005 |
±0,030 |
±0,050 | ||
|
от 20 до 40 |
0,01 |
±0,040 |
±0,060 | |
|
0,005 |
±0,030 |
±0,050 | ||
|
от 30 до 50 |
0,01 |
±0,040 |
±0,060 | |
|
0,005 |
±0,030 |
±0,050 | ||
|
от 40 до 60 |
0,01 |
±0,040 |
±0,060 | |
|
0,005 |
±0,030 |
±0,050 | ||
|
от 60 до 80 |
0,01 |
±0,040 |
±0,060 | |
|
0,005 |
±0,030 |
±0,050 | ||
|
от 80 до100 |
0,01 |
±0,040 |
±0,060 | |
|
0,005 |
±0,030 |
±0,050 | ||
аблица 2 - Габаритные размеры и масса толщиномеров
|
Модификация |
Диапазон измерений, мм |
Габаритные размеры (Длина хШирина^В ысота), мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
|
ТР |
от 0 до 1 |
120 х 145 х 45 |
0,5 |
|
от 0 до 10 |
215 х 178 х 45 |
1,0 | |
|
от 0 до 20 |
545 х 213 х 45 |
3,0 | |
|
от 0 до 25 |
545 х 213 х 45 |
3,0 | |
|
от 0 до 30 |
545 х 213 х 45 |
3,0 | |
|
от 0 до 50 |
600 х 200 х 65 |
5,0 | |
|
ТРЦ |
от 0 до 10 |
215 х 187 х 45 |
1,0 |
|
от 0 до 12,7 |
215 х 187 х 45 |
1,0 | |
|
ТН |
от 0 до 1 |
130 х 150 х 55 |
1,0 |
|
от 0 до 5 |
220 х 190 х 60 |
2,0 | |
|
от 0 до 10 |
300 х 200 х 110 |
3,0 | |
|
от 0 до 25 |
300 х 210 х 110 |
5,0 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
ТНЦ |
от 0 до 5 |
220 х 190 х 60 |
2,0 |
|
от 0 до 10 |
240 х 210 х 60 |
2,5 | |
|
от 0 до 12,7 |
240 х 210 х 60 |
2,5 | |
|
ТРР |
от 0 до 10 |
208 х 196 х 55 |
1,0 |
|
ТРРЦ |
от 0 до 4,5 |
210 х 195 х 55 |
0,9 |
|
от 0 до 10 |
213 х 195 х 55 |
0,9 | |
|
от 0 до 12,5 |
220 х 205 х 55 |
1,3 | |
|
от 0 до 12,7 |
220 х 205 х 55 |
1,3 | |
|
ТК |
от 0 до 10 |
250 х 130 х 55 |
0,9 |
|
от 0 до 20 |
335 х 142 х 55 |
1,0 | |
|
от 0 до 50 |
347 х 206 х 55 |
1,0 | |
|
от 10 до 30 |
310 х 130 х 38 |
1,0 | |
|
от 20 до 40 |
310 х 130 х 38 |
1,0 | |
|
от 30 до 50 |
310 х 130 х 38 |
1,0 | |
|
от 40 до 60 |
310 х 130 х 38 |
1,0 | |
|
от 60 до 80 |
310 х 130 х 33 |
1,1 | |
|
от 80 до 100 |
310 х 168 х 38 |
1,1 | |
|
ТКЦ |
от 0 до 20 |
335 х 142 х 55 |
1,0 |
|
от 0 до 25,4 |
335 х 142 х 55 |
1,0 | |
|
от 10 до 30 |
208 х 135 х 55 |
1,0 | |
|
от 20 до 40 |
208 х 135 х 55 |
1,0 | |
|
от 30 до 50 |
223 х 145 х 55 |
1,1 | |
|
от 40 до 60 |
223 х 154 х 55 |
1,1 | |
|
от 60 до 80 |
223 х 154 х 55 |
1,1 | |
|
от 80 до100 |
223 х 154 х 55 |
1,1 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, условных измерений1) |
1000000 |
|
1) - Под условным измерением понимают перемещение подвижного измерительного наконечника до контакта измерительных поверхностей с объектом измерения. При этом перемещение подвижного измерительного наконечника должно быть не менее 1/3 верхней границы диапазона измерения. | |
аблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
От +15 до +25 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Толщиномер индикаторный |
- |
1 шт. |
|
Батарейка1) |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Футляр |
- |
1 шт. |
|
1) - только для толщиномеров с цифровым отсчетным устройством | ||
Сведения о методах измерений
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта толщиномеров.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
ТУ-055-2026 «Толщиномеры индикаторные. Технические условия»
