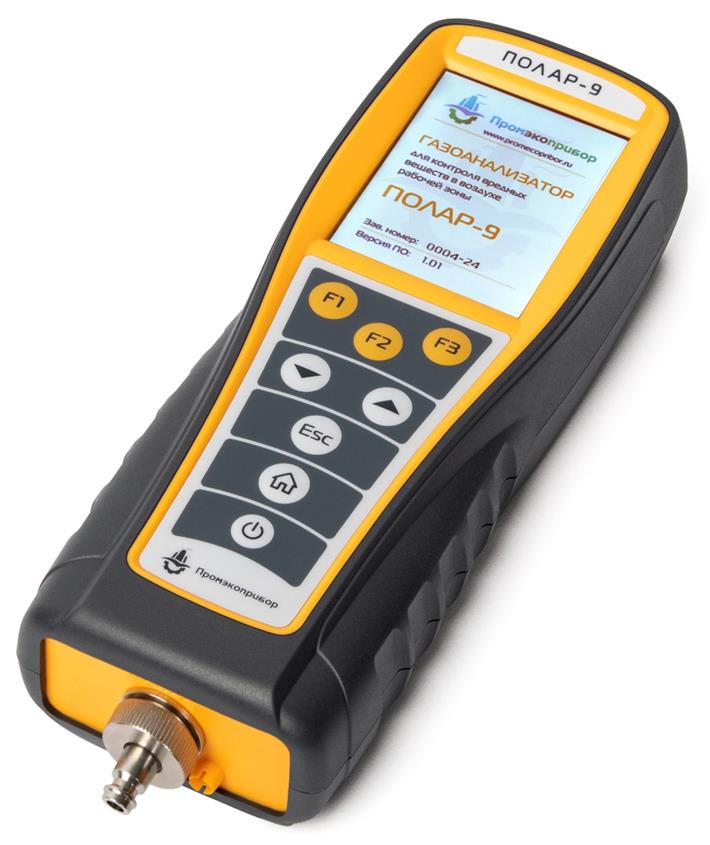

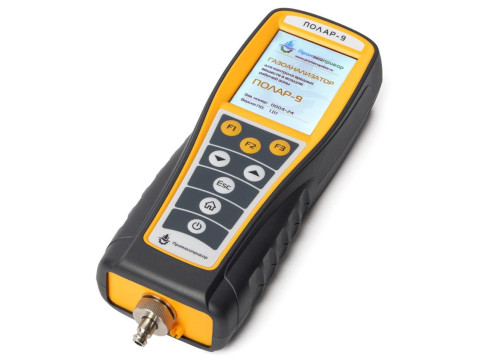

Газоанализаторы многокомпонентные «Полар-9»

Идентификационные данные (признаки)

Значение

Идентификационное наименование (ПО)

Polar9.bin

Номер версии (идентификационный номер) ПО

1.ху 1)

1) Номер версии встроенного ПО записывается в виде 1.ху, где «1» указывает на метрологически значимую (неизменяемую) часть ПО, а «х» и «у» (арабские цифры от 0 до 9) описывают модификации ПО, которые не влияют на метрологические характеристики средства измерений (интерфейс, адаптация к обновлениям операционных систем, устранение незначительных программных ошибок и т.п.).

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой основной погрешности (на участке диапазона измерений)

Назнач ение 2)

абсолютной

относительной

Кислород (O2)

от 0 до 25 % (об.)

±0,20 % (об.)

_

В

Оксид углерода (СО низкий)

от 0 до 50 мг/м3

+0,30 мг/м3 (от 0 до 3 мг/м3 включ.)

±10 % (св. 3 до 50 мг/м3)

Р, А

от 0 до 43 млн-1

±0,26 млн-1 (от 0 до 2,6 млн-1 включ.)

±10 % (св. 2,6 до 43 млн-1)

Оксид углерода (CO высокий)

от 0 до 200 мг/м3

±0,5 мг/м3 (от 0 до 5 мг/м3 включ.)

±10 % (св. 5 до 200 мг/м3)

Р

от 0 до 172 млн-1

±0,4 млн-1

(от 0 до 4,3 млн-1 включ.)

±10 % (св. 4,3 до 172 млн-1)

Оксид азота (NO низкий)

от 0 до 50 мг/м3

±(0,1+0,05-Си)3) мг/м3

(от 0 до 2 мг/м3 включ.)

±10 % (св. 2 до 50 мг/м3)

Р

от 0 до 40 млн-1

±(0,08+0,05-Си) млн-1 (от 0 до 1,67 млн-1 включ.)

±10 % (св. 1,67 до 40 млн-1)

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой основной погрешности (на участке диапазона измерений)

Назнач ение 2)

абсолютной

относительной

Оксид азота (NO высокий)

от 0 до 200 мг/м3

±0,5 мг/м3 (от 0 до 5 мг/м3 включ.)

±10 % (св. 5 до 200 мг/м3)

Р

от 0 до 160 млн-1

±0,4 млн-1 (от 0 до 4 млн-1 включ.)

±10 % (св. 4 до 160 млн-1)

Диоксид азота (NO)

от 0 до 20 мг/м3

±0,20 мг/м3 (от 0 до 2 мг/м3 включ.)

±10 % (св. 2 до 20 мг/м3)

Р

от 0 до 10,5 млн-1

±0,10 млн-1 (от 0 до 1 млн-1 включ.)

±10 % (св. 1 до 10,5 млн-1)

Сумма оксидов азота (NOx низкий) в пересчете на NO2 4) 6)

от 0 до 96,4 мг/м3

±0,30 мг/м3 (от 0 до 2 мг/м3 включ.)

±15 %

(св. 2 до 96,4 мг/м3)

В

от 0 до 50,5 млн-1

±0,15 млн-1 (от 0 до 1 млн-1 включ.)

±15 %

(св. 1 до 50,5 млн-1)

Сумма оксидов азота (NOx высокий) в пересчете на NO2 5) 6)

от 0 до 325 мг/м3

±0,6 мг/м3 (от 0 до 4 мг/м3 включ.)

±15 %

(св. 4 до 325 мг/м3)

В

от 0 до 170,5 млн-1

±0,30 млн-1 (от 0 до 2,1 млн-1 включ.)

±15 % (св. 2,1 до 170,5 млн-1)

Сернистый ангидрид (SO2 низкий)

от 0 до 20 мг/м3

±0,5 мг/м3 (от 0 до 5 мг/м3 включ.)

±10 % (св. 5 до 20 мг/м3)

Р

от 0 до 7,5 млн-1

±0,19 млн-1 (от 0 до 1,9 млн-1 включ.)

±10 % (св. 1,9 до 7,5 млн-1)

Сернистый ангидрид (SO2 высокий)

от 0 до 100 мг/м3

±1,0 мг/м3

(от 0 до 10 мг/м3 включ.)

±10 % (св. 10 до 100 мг/м3)

Р

от 0 до 38 млн-1

±0,4 млн-1

(от 0 до 3,8 млн-1 включ.)

±10 % (св. 3,8 до 38 млн-1)

Сероводород (H2S низкий)

от 0 до 20 мг/м3

±0,5 мг/м3 (от 0 до 5 мг/м3 включ.)

±10 % (св. 5 до 20 мг/м3)

Р

от 0 до 14 млн-1

±0,35 млн-1 (от 0 до 3,5 млн-1 включ.)

±10 % (св. 3,5 до 14 млн-1)

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой основной погрешности (на участке диапазона измерений)

Назнач ение 2)

абсолютной

относительной

Сероводород (H2S высокий)

от 0 до 100 мг/м3

±1,0 мг/м3

(от 0 до 10 мг/м3 включ.)

±10 %

(св. 10 до 100 мг/м3)

Р

от 0 до 70 млн-1

±0,7 млн-1 (от 0 до 7 млн-1 включ.)

±10 %

(св. 7 до 70 млн-1)

Аммиак (NH3)

от 0 до 200 мг/м3

±2,0 мг/м3

(от 0 до 20 мг/м3 включ.)

±10 %

(св. 20 до 200 мг/м3)

Р

от 0 до 286 млн-1

±2,9 млн-1 (от 0 до 28,6 млн-1 включ.)

±10 % (св. 28,6 до 286 млн-1)

Диоксид углерода (СО2 низкий)

от 0 до 5 % (об.)

±0,10 % (об.) (от 0 до 1 % (об.) включ.)

±10 %

(св. 1 до 5 % (об.))

Р

от 0 до 91,5 г/м3

±1,83 г/м3 (от 0 до 18,3 г/м3 включ.)

±10 % (св. 18,3 до 91,5 г/м3)

Диоксид углерода (CO2 высокий)

от 0 до 50 % (об.)

±1,3 % (об.) (от 0 до 12,5 % (об.) включ.)

±10 % (св. 12,5 до 50 % (об.))

В

от 0 до 915 г/м3

±22,9 г/м3

(от 0 до 229 г/м3 включ.)

±10 %

(св. 229 до 915 г/м3)

Диоксид углерода (CO2 очень высокий)

от 0 до 100 % (об.)

±2,5 % (об.)

(от 0 до 25 % (об.) включ.)

±10 % (св. 25 до 100 % (об.))

В

от 0 до 1830 г/м3

±45,8 г/м3

(от 0 до 458 г/м3 включ.)

±10 % (св. 458 до 1830 г/м3)

Углеводороды по метану (СН4)

от 0 до 5 % (об.)

±0,10 % (об.) (от 0 до 1 % (об.) включ.)

±10 %

(св. 1 до 5 % (об.))

Р

от 0 до 33,5 г/м3

±0,67 г/м3 (от 0 до 6,7 г/м3 включ.)

±10 % (св. 6,7 до 33,5 г/м3)

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой основной погрешности (на участке диапазона измерений)

Назнач ение 2)

абсолютной

относительной

Углеводороды по пропану (СзН8)

от 0 до 2 % (об.)

±0,04 % (об.) (от 0 до 0,4 % (об.) включ.)

±10 %

(св. 0,4 до 2 % (об.))

В

от 0 до 36,6 г/м3

±0,73 г/м3 (от 0 до 7,3 г/м3 включ.)

±10 % (св. 7,3 до 36,6 г/м3)

Нормальные условия измерений - диапазон температуры окружающего воздуха от +15 ОС до +25 ОС.

1) Газоанализаторы обеспечивают вывод результатов на дисплей в единицах объемной доли (млн-1 или % (об.)) или массовой концентрации (мг/м3 или г/м3);

Пересчет объемной доли в массовую концентрацию компонента проводится с приведением к условиям (t=20 оС, Р=101,3 кПа) при контроле воздуха рабочей зоны или (t=0 оС, Р=101,3 кПа) при контроле атмосферы;

2) Р - контроль предельно допустимых концентраций (ПДК) вредных веществ в воздухе рабочей зоны, А - контроль ПДК загрязняющих веществ в атмосферном воздухе, В - определение содержания компонента в воздухе;

3) Си - измеренное значение содержания определяемого компонента;

4) При установленных каналах измерений NO «низкий» и NO2;

5) При установленных каналах измерений NO «высокий» и NO2;

6) Метрологические характеристики, указанные для канала NOx, действительны только при наличии в газоанализаторе каналов измерения NO и NO2.

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой погрешности (на участке диапазона измерений)

абсолютной

относительной

Оксид углерода (CO высокий)

от 2,2 до 200 мг/м3

±0,8 мг/м3

(от 2,2 до 5 мг/м3 включ.)

±15 % (св. 5 до 200 мг/м3)

Оксид азота (NO низкий)

от 0,9 до 50 мг/м3

±0,30 мг/м3 (от 0,9 до 2 мг/м3 включ.)

±15 % (св. 2 до 50 мг/м3)

Оксид азота (NO высокий)

от 2,2 до 200 мг/м3

±0,8 мг/м3

(от 2,2 до 5 мг/м3 включ.)

±15 % (св. 5 до 200 мг/м3)

Диоксид азота (NO2)

от 0,9 до 20 мг/м3

±0,30 мг/м3 (от 0,9 до 2 мг/м3 включ.)

±15 % (св. 2 до 20 мг/м3)

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой погрешности (на участке диапазона измерений)

абсолютной

относительной

Сумма оксидов азота (NOx низкий) в пересчете на NO2 2) 4)

от 1,3 до 96,4 мг/м3

±0,5 мг/м3

(от 1,3 до 2 мг/м3 включ.)

±23 % (св. 2 до 96,4 мг/м3)

Сумма оксидов азота (NOx высокий) в пересчете на NO2 3) 4)

от 2,6 до 325 мг/м3

±0,9 мг/м3 (от 2,6 до 4 мг/м3 включ.)

±23 % (св. 4 до 325 мг/м3)

Сернистый ангидрид (SO2 низкий)

от 3,2 до 20 мг/м3

±1,1 мг/м3

(от 3,2 до 5 мг/м3 включ.)

±23 % (св. 5 до 20 мг/м3)

Сернистый ангидрид (SO2 высокий)

от 4,3 до 100 мг/м3

±1,5 мг/м3 (от 4,3 до 10 мг/м3 включ.)

±15 % (св. 10 до 100 мг/м3)

Сероводород (H2S низкий)

от 3,2 до 20 мг/м3

±1,1 мг/м3

(от 3,2 до 5 мг/м3 включ.)

±23 % (св. 5 до 20 мг/м3)

Сероводород (H2S высокий)

от 4,3 до 100 мг/м3

±1,5 мг/м3 (от 4,3 до 10 мг/м3 включ.)

±15 % (св. 10 до 100 мг/м3)

Аммиак (NH3)

от 8,6 до 200 мг/м3

±3,0 мг/м3 (от 8,6 до 20 мг/м3 включ.)

±15 % (св. 20 до 200 мг/м3)

Диоксид углерода (СО2 низкий)

от 7,9 до 91,5 г/м3

±2,8 г/м3 (от 7,9 до 18,3 г/м3 включ.)

±15 % (св. 18,3 до 91,5 г/м3)

Диоксид углерода (CO2 высокий)

от 99 до 915 г/м3

±34,6 г/м3 (от 99 до 229 г/м3 включ.)

±15 % (св. 229 до 915 г/м3)

Диоксид углерода (CO2 очень высокий)

от 198 до 1830 г/м3

±69,3 г/м3 (от 198 до 458 г/м3 включ.)

±15 % (св. 458 до 1830 г/м3)

Углеводороды по метану (СН4)

от 2,9 до 33,5 г/м3

±1,0 г/м3 (от 2,9 до 6,7 г/м3 включ.)

±15 % (св. 6,7 до 33,5 г/м3)

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой погрешности (на участке диапазона измерений)

абсолютной

относительной

Углеводороды по пропану (СзН8)

от 3,2 до 36,6 г/м3

±1,1 г/м3 (от 3,2 до 7,3 г/м3 включ.)

±15 % (св. 7,3 до 36,6 г/м3)

1) Газоанализаторы обеспечивают вывод результатов на дисплей в единицах массовой концентрации с учетом коэффициентов пересчета из единиц объемной доли для условий, принятых для пересчета единиц содержания компонентов при контроле воздуха рабочей зоны (t=20 оС, Р=101,3 кПа): СО - 1,16; NO - 1,25; NO2 - 1,91; NOx - 1,91; SO2 - 2,67; H2S - 1,42; NH3 - 0,71; СО2 - 1,83; СН4 - 0,67; С3Н8 - 1,83;

2) При установленных каналах измерений NO «низкий» и NO2;

3) При установленных каналах измерений NO «высокий» и NO2;

4) Метрологические характеристики, указанные для канала NOx, действительны только при наличии в газоанализаторе каналов измерения NO и NO2.

Примечание:

В таблице приведены диапазоны измерений и пределы допускаемой суммарной погрешности при измерении содержания вредных веществ в воздухе рабочей зоны, соответствующие     постановлению     Правительства     Российской     Федерации

от 02.06.2026 № 683, п. 4.43.

Определяемый компонент (канал измерений)

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой погрешности (на участке диапазона измерений)

абсолютной

относительной

Оксид углерода (CO низкий)

от 2 до 50 мг/м3

±0,5 мг/м3 (от 2 до 3 мг/м3 включ.)

±15 % (св. 3 до 50 мг/м3)

1) Газоанализаторы по каналу измерений СО обеспечивают вывод результатов на дисплей в единицах массовой концентрации с учетом коэффициентов пересчета из единиц объемной доли для условий, принятых для пересчета единиц содержания компонентов при контроле атмосферы (t=0 оС, Р=101,3 кПа): СО - 1,25.

Примечание

В таблице приведены диапазоны измерений и пределы допускаемой суммарной погрешности при измерении содержания оксида углерода, соответствующие постановлению Правительства Российской Федерации от 02.06.2026 № 683, п. 3.1.2.

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды на каждые 10 °С от значения, при котором определялась основная погрешность (от +15 °С до +25 °С), в долях от пределов допускаемой основной погрешности

±0,25

Пределы допускаемой дополнительной погрешности от влияния изменения расхода анализируемой газовой смеси от номинального значения до 0,4 дм3/мин, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой суммарной дополнительной погрешности по каналам измерений содержания СО, NO, NO2, NOx, SO2, H2S, NH3 от влияния изменения содержания неизмеряемых компонентов анализируемой газовой смеси в соответствии со значениями, указанными в таблице 6, в долях от пределов допускаемой основной погрешности

±0,5

Время установления показаний газоанализаторов, То,9, с, не более:

- по каналам О2, СО2, СН (по СН4)

- по каналам СО, NO, SO2, СН (по С3Н8)

- по каналам NO2, NOx, H2S

- по каналу NH3

60

90

120

150

Предел допускаемого интервала времени работы газоанализаторов без корректировки показаний, сут

90

Измерительный канал

Диапазон измерений массовой концентрации

Допускаемое содержание неизмеряемых компонентов, массовая концентрация

СО, мг/м3

NO, мг/м3

NO2, мг/м3

SO2, мг/м3

H2S, мг/м3

NH3, мг/м3

СО

от 0 до 50 мг/м3

_ 1)

2

5

5

20

от 0 до 200 мг/м3

_ 1)

5

10

10

50

NO

от 0 до 50 мг/м3

50

2

10

_ 1)

200

от 0 до 200 мг/м3

200

5

50

_ 1)

200

NO2

от 0 до 20 мг/м3

100

20

50

_ 1)

10

SO2

от 0 до 20 мг/м3

25

50

_ 1)

5

200

от 0 до 100 мг/м3

50

100

_ 1)

10

200

H2S

от 0 до 20 мг/м3

20

20

_ 1)

_ 1)

20

от 0 до 100 мг/м3

20

100

_ 1)

_ 1)

200

NH3

от 0 до 200 мг/м3

200

200

2

10

20

Наименование характеристики

Значение

Время прогрева газоанализаторов, мин, не более

3

Время непрерывной работы газоанализаторов без подзарядки аккумуляторной батареи при температуре окружающей среды (20±5) °С, ч, не менее:

- с установленными оптическими датчиками

- без оптических датчиков

16

20

Время заряда аккумуляторной батареи газоанализаторов от блока питания/зарядного устройства, входящего в комплект поставки, ч, не более

6

Электрическое питание газоанализаторов осуществляется:

- от встроенной Li-ion аккумуляторной батареи номинальным напряжением и ёмкостью

- от внешнего блока питания номинальным напряжением и током

- от USB-порта персонального компьютера

3,7 В; 4,4 или 5,2 А-ч 5 В; не менее 1 А

Номинальное значение расхода анализируемой газовой пробы, обеспечиваемого газоанализаторами, дм3/мин

0,8±0,1

Число перенастраиваемых порогов срабатывания сигнализации

2

Габаритные размеры газоанализаторов, мм, не более: - длина - ширина - высота

247

88

55

Масса газоанализаторов, кг, не более: - газоанализатор - базовый комплект

0,9

3,3

Степень защиты газоанализаторов от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254-2015, не ниже

IP20

Условия эксплуатации газоанализаторов:

- диапазон температуры окружающей среды, °С

- диапазон атмосферного давления, кПа (мм рт. ст.)

- диапазон относительной влажности, при температуре +25 °С и более низких температурах без конденсации влаги, %

от -10 до +45 от 84,0 до 106,7 (от 630 до 800)

от 15 до 95

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

10000

Средний срок службы газоанализаторов, лет

8

Наименование

Обозначение

Количество

Газоанализатор многокомпонентный

«Полар-9»

1 шт.

Блок питания/зарядное устройство в комплекте с USB-кабелем

-

1 шт.

Ремешок ручной для переноски газоанализатора

-

1 шт.

Кейс для транспортировки и хранения газоанализатора

-

1 шт.

Комплект запасных полотен для внешнего фильтра очистки пробы (уп. 20 шт.)

-

1 шт.

Паспорт (на бумажном носителе)

ПЛЦК.413411.006 ПС

1 экз.

Руководство по эксплуатации (на электронном носителе)

ПЛЦК.413411.006 РЭ

1 шт.

Термопринтер с комплектом запасной бумаги (уп. 10 шт.)

-

*

Зонд пробоотборный телескопический в комплекте с гибкой пробоотборной трубкой

-

*

Футляр с ремнем для переноски и эксплуатации газоанализатора

-

*

Программное обеспечение для ПК

-

*

Запасная бумага для термопринтера (уп. 10 шт.)

-

*

Газовые смеси в баллонах под давлением (комплект)

-

*

Примечание

Позиции, отмеченные знаком «*», не входят в базовый комплект и поставляются по отдельному заказу.
