Калибраторы осциллографов 9500C (далее - калибраторы) предназначены для воспроизведения напряжения постоянного тока, напряжения прямоугольной формы, синусоидального напряжения, сигнала с малым временем нарастания, временных маркеров, длительности импульсов, измерений электрического сопротивления и емкости с нормированными метрологическими характеристиками.

Информация по Госреестру

Основные данные
Номер по Госреестру 99277-26
Наименование Калибраторы осциллографов
Модель 9500C
Приказы
1709 от 26.08.2026 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Единичное
Идентификатор записи ФИФ ОЕИ c239564f-1e7f-aecf-11be-7c4702ab542d
Испытания
Дата Модель Заводской номер
30.04.2026 FLK9500C001
30.04.2026 FLK9500C002
30.04.2026 FLK9500C003
30.04.2026 FLK9500C004
30.04.2026 FLK9500C005
Производитель / Заявитель

Fluke Precision Measurement Ltd., СОЕДИНЕННОЕ КОРОЛЕВСТВО, Hurricane Way, Norwich, Norfolk NR6 6JB

Поверка

Методика поверки / информация о поверке
МП-ПР-15-2026 ГСИ. Калибраторы осциллографов 9500C. Методика поверки (с 26.08.2026)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Калибраторы осциллографов 9500C поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

99277-26: Описание типа
2026-99277-26.pdf
Скачать 253.3 КБ
99277-26: Методика поверки МП-ПР-15-2026
2026-mp99277-26.pdf
Скачать 3.7 MБ

Описание типа

Назначение

Калибраторы осциллографов 9500C (далее - калибраторы) предназначены для воспроизведения напряжения постоянного тока, напряжения прямоугольной формы, синусоидального напряжения, сигнала с малым временем нарастания, временных маркеров, длительности импульсов, измерений электрического сопротивления и емкости с нормированными метрологическими характеристиками.

Калибраторы могут применяться в качестве рабочего эталона 2-го разряда в соответствии с государственной поверочной схемой для средств измерений импульсного электрического напряжения, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3463.

Описание

К настоящему типу СИ относятся калибраторы осциллографов 9500C с серийными номерами FLK9500C001, FLK9500C002, FLK9500C003, FLK9500C004, FLK9500C005.

Принцип действия калибраторов основан на воспроизведения прецизионных испытательных сигналов, формируемых с использованием встроенной образцовой меры постоянного напряжения и высокостабильного опорного генератора частоты.

Конструктивно калибраторы выполнены в виде стационарного моноблока в металлическом корпусе настольного исполнения с возможностью монтажа в стойку.

На передней панели калибраторов расположены: цветной дисплей с сенсорным экраном и виртуальной клавиатурой, функциональные клавиши клавиатуры, поворотный регулятор (энкодер) для установки значений параметров, 5 разъёмов для присоединения выносных формирователей сигналов 9540С, 2 разъема USB. На задней панели калибраторов расположены: разъём сетевого питания с предохранителем, стандартные интерфейсы дистанционного управления LAN, USB, IEEE-488 (GPIB), клемма защитного заземления, вход/выход опорной частоты.

Калибраторы работают только в комплекте с одним и более формирователем сигналов 9540C.

Общий вид калибраторов и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа калибраторы имеют пломбировку в виде наклейки на стыке верхней и задней стенок корпуса. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели калибраторов. Место нанесения знака поверки представлено на рисунке 2.

Серийный номер, идентифицирующий каждый экземпляр, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения серийного номера представлено на рисунке 2.

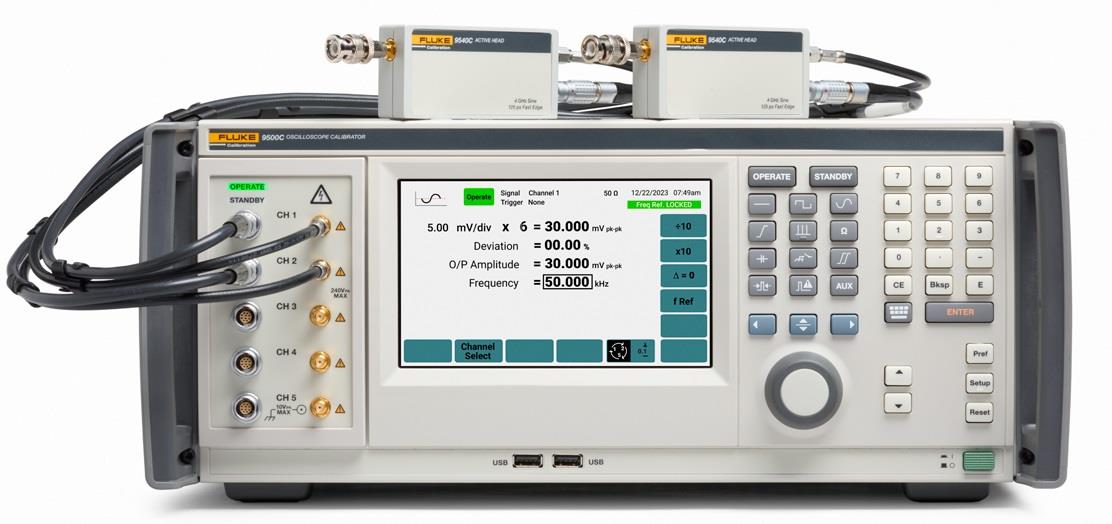

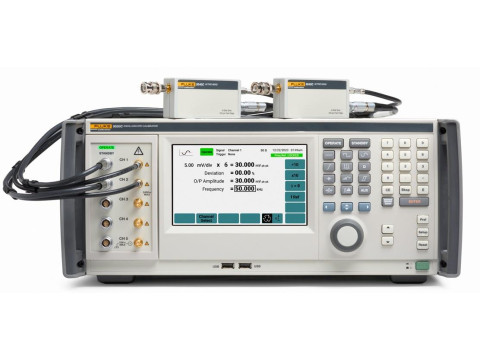

Рисунок 1 - Общий вид калибратора и место нанесения знака утверждения типа (А)

Б

В

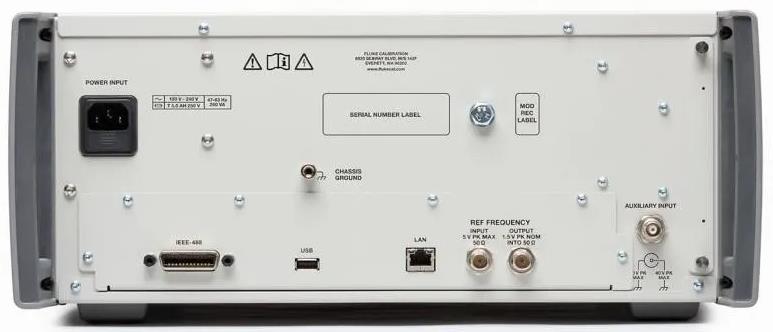

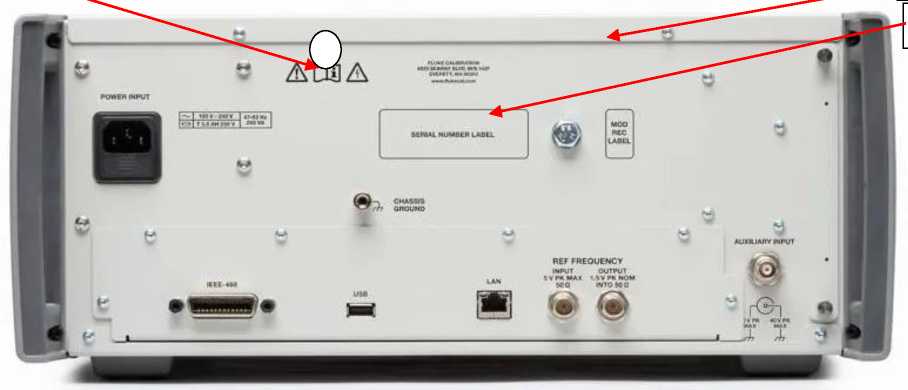

Рисунок 2 - Вид задней панели калибратора, схема пломбировки от несанкционированного доступа (Б), место нанесения серийного номера (В) и знака поверки (Г)

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) калибраторов состоит из метрологически значимого встроенного ПО, которое реализовано аппаратно и находится во внутренней памяти контроллера калибратора. Данное ПО устанавливается

Лист № 3

Всего листов 7 предприятием-изготовителем во время производственного цикла и не подлежит внешней модификации на протяжении всего времени функционирования изделия.

Конструкция калибраторов и структура встроенного ПО исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты встроенного ПО - «средний», в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки) ПО

Значение

Идентификационное наименование

-

Номер версии (идентификационный номер)

не ниже vl.0.1

Технические характеристики

Таблица 2 - Метрологические характеристики в режиме воспроизведения напряжения постоянного тока

Наименование характеристики

Значение

Диапазоны воспроизведения напряжения постоянного тока, В, при сопротивлении нагрузки:

50 Ом

1 МОм

±(от 140-3 до 5) ±(от 140-3 до 200)

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В, при сопротивлении нагрузки:

50 Ом

1 МОм

±(0,00025-|ивых|+1-10-5) ±(0,000Ь|ивых|+Ь10-5)

Примечание

- ивых - значение воспроизводимого напряжения, В.

Таблица 3 - Метрологические характеристики в режиме воспроизведения сигнала прямоугольной формы

Наименование характеристики

Значение

1

2

Диапазон установки частоты сигнала прямоугольной формы, Гц

от 10 до 1-104

Диапазоны воспроизведения напряжения сигнала прямоугольной формы, Вп-п, при сопротивлении нагрузки:

50 Ом

1 МОм

±(от 40-10’6 до 5) ±(от 4040-6 до 200)

Пределы допускаемой абсолютной погрешности воспроизведения напряжения сигнала прямоугольной формы1), Вп-п, при напряжении выходного сигнала ивых:

до 140-3 Вп-п

от 140-3 Вп-п

±0,0Ьивых+Ь10-5 ±0,00Ьивых+Ь10-5

Пределы допускаемой абсолютной погрешности установки частоты сигнала прямоугольной формы1), Гц

±(0,1540-6Туст+0,01)

Время нарастания/среза (т), нс, не более, при напряжении выходного сигнала ивых: до 100 Вп-п от 100 Вп-п

150

200

Продолжение таблицы 3

1

2

Выброс и неравномерность вершины импульса, В, не более при длительности импульса до 500 нс от 500 нс до 100 мкс от 100 мкс

0,02/ивых 0,001-ивых 0,0001-ивых

Примечания:

1)  - нормируются параметры сигнала прямоугольной формы частотой

до 10 кГц включительно;

F^ - установленное значение частоты сигнала прямоугольной формы, Гц;

ивых - значение воспроизводимого напряжения, В.

Таблица 4 - Метрологические характеристики в режиме генератора синусоидального напряжения

Наименование характеристики

Значение

Диапазон воспроизведения частоты, Гц

от 0,1 до 4,2-109

Пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц

±(0,15-10-6 ТуСТ+Г10-6)

Диапазоны воспроизведения напряжения синусоидального сигнала, Впп, при установленной частоте1): от 0,1 Гц до 2,02 ГГц включ.

св. 2,02 до 3,20 ГГц включ.

св. 3,2 до 4,2 ГГц

от 5-10’3 до 5 от 5-10’3 до 3 от 5-10’3 до 2

Пределы допускаемой относительной погрешности установки амплитуды синусоидального сигнала на опорной частоте 50 кГц, %

±1,5

Неравномерность АЧХ относительно опорной частоты 50 кГц, %, в диапазонах частот

от 0,1 Гц до 550 МГц включ.

св. 550 МГц до 1,1 ГГц включ.

св. 1,10 до 2,02 ГГц включ.

св. 2,02 до 4,20 ГГц

±1,5 ±2 ±3 ±4

Примечание - Fyoj - установленное значение частоты сигнала, Гц.

Таблица 5 - Метрологические характеристики в режиме формирования сигнала с малым временем нарастания

Наименование характеристики

Значение

Режим 500 пс на нагрузке 50 Ом

Режим 125 пс на нагрузке 50 Ом

Режим высоковольтный на нагрузке 1 МОм

Режим высоковольтный на нагрузке 50 Ом

1

2

3

4

5

Время нарастания/среза

от 450 до 550 пс

от 100 до 140 пс

менее 150 нс (до 100 Вп-п) менее 200 нс (от 100 Вп-п)

менее 100 нс

Продолжение таблицы 5

1

2

3

4

5

Пределы допускаемой абсолютной погрешности воспроизведения времени нарастания/среза, пс

±40

±15

_

_

Диапазоны воспроизведения амплитуды, Вп—п

от 5-10’3 до 31)

от 540-3 до 31)

от 1 до 5

от 1 до 200

Пределы допускаемой относительной погрешности воспроизведения амплитуды, %

±3

Выброс и неравномерность вершины импульса, В, не более

0Живых (до 10 нс включ.) 0,005^вых (св. 10 нс до 1 мкс включ.) 0,002^вых (св. 1 мкс)

0,04/Твых (до 1 нс включ.) 0,01-ивых (св. 1 до 10 нс включ.) 0,005^вых (св. 10 нс)

0,02^вых

(до 500 нс включ.) 0,001-ивых (св. 500 нс до 100 мкс включ.) 0,0001-ивых (св. 100 мкс)

Частота, Гц

от 10 до 2-106 1)

от 10 до 1-105

Пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц

±(0,15-10-6 ТуСТ+Г10’6)

±(0,1540-6Туст+0,01)

Примечания:

1) - для частоты от 100 кГц диапазоны воспроизведения амплитуды от 2,5 до 3 В;

F^ - установленное значение частоты сигнала прямоугольной формы, Гц; ивых - значение воспроизводимого напряжения, В.

Таблица 6 - Метрологические характеристики в режиме формирования временных маркеров

Наименование характеристики

Значение

Форма сигнала

Меандр

Прямоугольный

Треугольный

Синусоидальный

Период

9,0091 нс до 55 с

900,91 нс до 55 с

900,91 нс до 55 с

240 пс до 9,009 нс

Пределы допускаемой абсолютной погрешности установки периода, с

±(0,15-10-6 •Туст)

Амплитуда, Вп-п

0,1; 0,25; 0,5; 1

Примечание

Туст - установленное значение периода сигнала, Гц.

Таблица 7 - Метрологические характеристики в режиме генератора длительности импульсов

Наименование характеристики

Значение

Диапазон установки длительности импульса (т), нс

от 1 до 100

Пределы допускаемой абсолютной погрешности установки длительности импульса, нс

±(0,05-т +0,2)

Выброс и неравномерность вершины импульса, не более

±0,05^вых

Диапазон установки частоты, Гц

от 1403 до 1-106

Амплитуда (на нагрузке 50 Ом), Вп-п

1

Примечание - ивых - значение воспроизводимого напряжения, В.

Таблица 8 - Метрологические характеристики в режиме измерений электрического сопротивления________________________________________________________________________

Наименование характеристики

Значение

Диапазон измерений сопротивления, Ом

от 10 до 40 включ.

св. 40 до

90 включ.

св. 90 до 8405 включ.

св. 8405 до 1,2406 включ.

св. 1,2-106 до 12-106

Пределы допускаемой абсолютной погрешности измерений сопротивления, Ом

±0,5-Rfl

±0,1-Ид

±0,5-Rfl

±0,1-Rfl

±0,5-Ид

Примечание

Rд - значение измеряемой сопротивления, Ом.

Таблица 9 - Метрологические характеристики в режиме измерения электрической емкости

Наименование характеристики

Значение

Диапазон измерений емкости С, пФ

от 1 до 35 включ.

св. 35 до 95

Пределы допускаемой абсолютной погрешности измерений емкости, пФ

±(0,02^С+0,25)

±(0,03^С+0,25)

Примечание

С - значение измеряемой электрической емкости, пФ.

Таблица 10 - Технические характеристики

Наименование характеристики

Значение

Напряжение сети питания частотой 50 Гц, В

от 100 до 240

Потребляемая мощность, В^А, не более

250

Габаритные размеры (ширинахвысотахглубина), мм, не более

433x190x488

Масса, кг, не более

13,1

Нормальные условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от +18 до +28 80

Рабочие условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность воздуха %, не более

от 0 до +50 80

Знак утверждения типа

наносится на переднюю панель калибратора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 11 - Комплектность средства измерений

Наименование

Обозначение

Количество шт./экз.

Калибратор осциллографов

9500C

1

Сетевой кабель

_

1

Формирователь сигналов

9540С

_1)

Руководство по эксплуатации

_

1

1) - определяется заказом (от 1 до 4).

Сведения о методах измерений

приведены в разделе «Режимы управления» руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

Приказ Росстандарта от 30.12.2019 № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»
