Весы платформенные М8100

Назначение

Весы платформенные М8100 (далее - весы) предназначены для измерения массы различных грузов в режиме статического взвешивания.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторного весоизмерительного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, с последующей его обработкой, преобразованием в цифровой вид и вывода для индикации на дисплей.

Конструктивно весы состоят грузоприемного устройства (далее - ГПУ) с датчиками и индикатора.

Грузоприемное устройство выполнено в виде металлической платформы, опирающейся на один или четыре датчика. ГПУ может быть установлено на регулируемых (опорах-ножках) или нерегулируемых опорах; опционально возможна комплектация пандусами.

Монтаж индикатора возможен как на стойке, жестко соединенной с ГПУ, так и отдельно посредством соединительного кабеля.

Общий вид весов приведен на рисунке 1.

В весах используются следующие датчики:

- датчики весоизмерительные тензорезисторные Bend beam (рег. № 55198-19), модификации L6G, BM11;

- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB (рег. № 55371-19), модификации SQB, UDA;

- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column (рег. № 55371-19), модификации H8C.

В качестве индикаторов в весах используются:

- приборы весоизмерительные Микросим (рег. № 75654-19), модификаций М0600 исполнения М0600-Б и М0601 исполнений М0601-БМ-2, М0601-БМ-3, М0601-БМ-4;

- преобразователи весоизмерительные взрывозащищенные модификации ТВИ-025 производства АО «Весоизмерительная компания «Тензо-М».

В нешний вид приборов и преобразователя приведен на рисунках 2 и 3.

Посредством интерфейсов RS232 и RS485, USB, Wi-Fi, Ethernet весы возможно подключить к вторичному дисплею или персональному компьютеру (далее - ПК) с предустановленным специализированным программным обеспечением «Сеть платформенных весов/PSNet», разработанным ООО НПП «Метра», для индикации результатов измерений.

Весы изготавливаются в однодиапазонном и двухинтервальном режимах работы в соответствии с предварительным заказом исполнения весов.

В весах предусмотрены следующие устройства и функции (в скобках указаны пункты ГОСТ OIML R 76-1-2011):

- автоматическое установление показаний (Т.1.2.3);

- полуавтоматическое устройство установки нуля (Т.2.7.2.2);

- автоматическое устройство установки нуля (Т.2.7.2.3);

- устройство первоначальной установки нуля (Т.2.7.2.4);

- устройство слежения за нулем (Т.2.7.3);

- устройство тарирования (выборки массы тары) (Т.2.7.4).

Исполнения весов имеют обозначения вида М8100-[1]-[2]-[3]-[4]-[5], расшифровка обозначений приведена в таблице 1.

Таблица 1 - Расшифровка обозначений

Пример обозначения исполнения весов:

М8100-300/600- SQB-TB^025-H-3000x3000

Весы платформенные М8100 двухинтервальные с максимальной нагрузкой 300/600 кг, включающие в состав датчики модификации SQB, индикатор модификации ТВИ-025, с материалом ГПУ - нержавеющая сталь, размером ГПУ 3000х3000 мм.

На ГПУ прикрепляется табличка, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- полное наименование и условное обозначение весов;

- заводской номер весов по системе нумерации предприятия-изготовителя;

- обозначение класса точности весов по ГОСТ OIML R 76-1-2011;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значение поверочного интервала (е);

- значение действительной цены деления (d);

- значение максимального диапазона устройства выборки массы тары (Т = - ..);

- знак утверждения типа средства измерений;

- диапазон рабочих температур для ГПУ;

- параметры электрического питания;

- месяц, год изготовления.

Заводской номер в цифровом формате и знак утверждения типа наносится методом термотрансферного переноса на маркировочную табличку весов, разрушающуюся при снятии, в виде наклейки и/или методом лазерной гравировки на металлическую пластину, которая крепится сбоку на грузоприемную платформу или раму ГПУ весов в месте, доступном для просмотра.

Пример маркировочной таблички приведен на рисунке 4.

Для ограничения доступа к внутренним частям весов с целью предотвращения, несанкционированных настройки (юстировки) и вмешательства, которые могут привести к искажению результатов измерений, предусмотрена механическая пломбировка корпуса индикатора с нанесением знака поверки на разрушаемую при вскрытии наклейку (для приборов ТВИ-025 и М0600-Б) и на мастику в пломбировочную чашечку (для приборов М0601-БМ-2, М0601-БМ-3, М0601-БМ-4).

Схема пломбировки весов с указанием мест нанесения знака поверки представлена на рисунке 5.

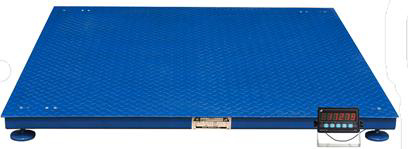

Весы с ГПУ на регулируемых опорах-ножках

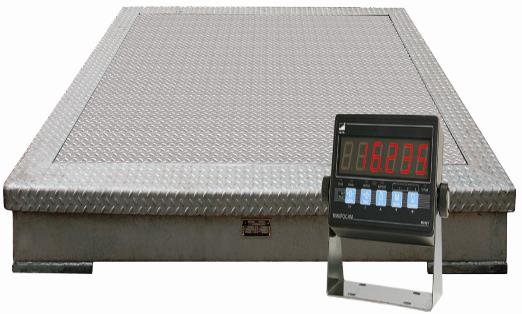

Весы с ГПУ на нерегулируемых опорах

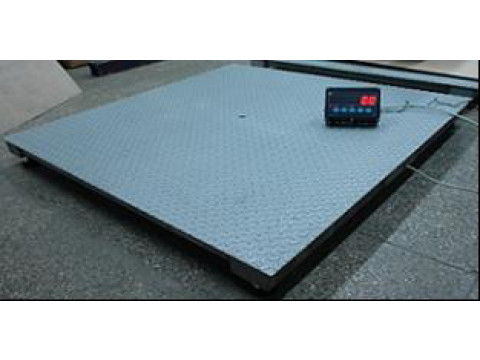

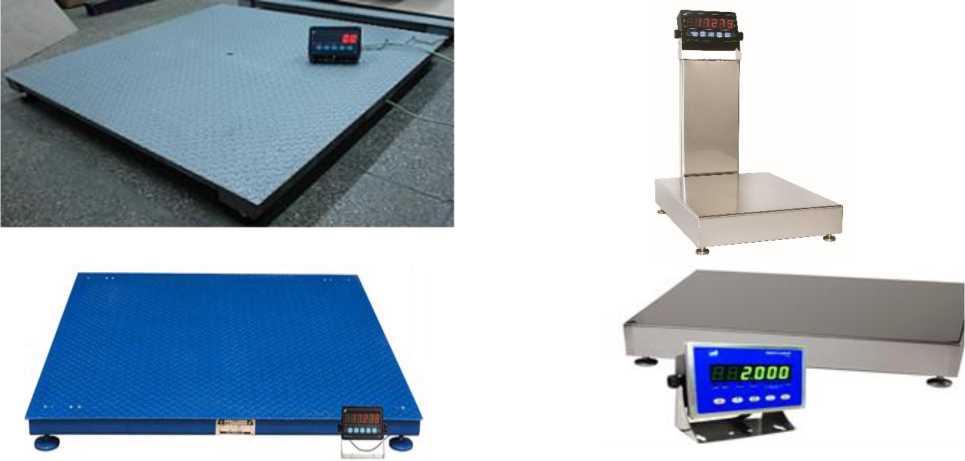

Рисунок 1 - Общий вид весов

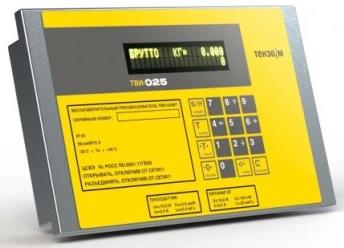

Рисунок 2 - Внешний вид преобразователя весоизмерительного ТВИ-025

М0600-Б

М0601-БМ-2

М0601-БМ-3

М0601-БМ-4

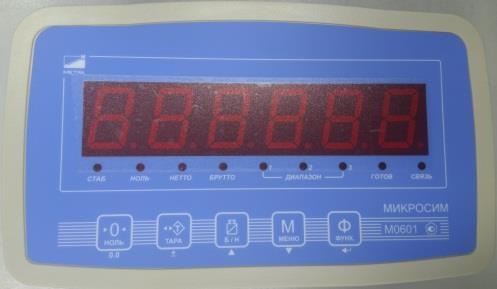

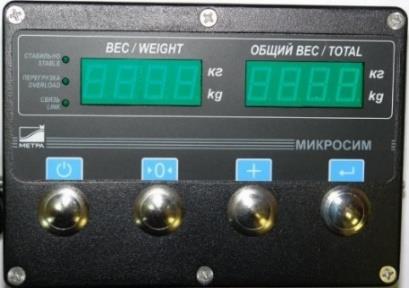

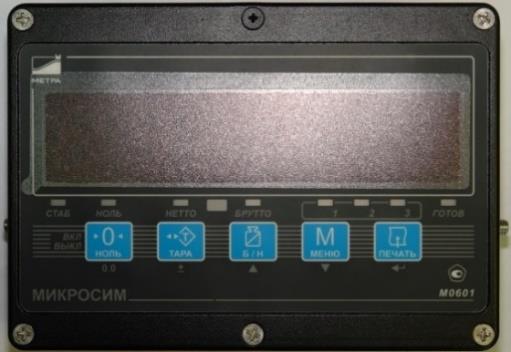

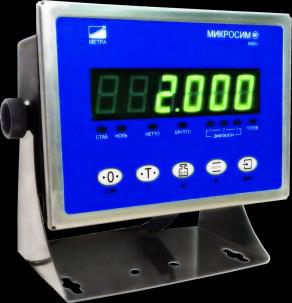

Рисунок 3 - Внешний вид приборов весоизмерительных Микросим

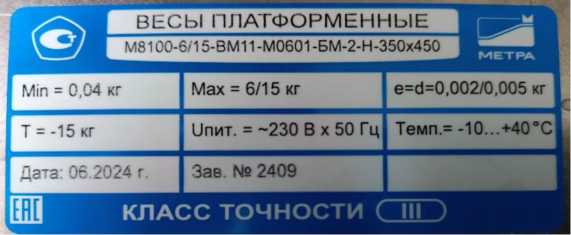

Рисунок 4 - Пример маркировочной таблички

ТВИ-025

Место нанесения пломбы (наклейки) с оттиском знака поверки

М0601-БМ-2

М0601-БМ-3

М0601-БМ-4

Место нанесения знака поверки в пломбировочной чашечке

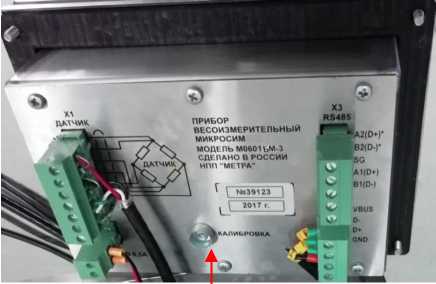

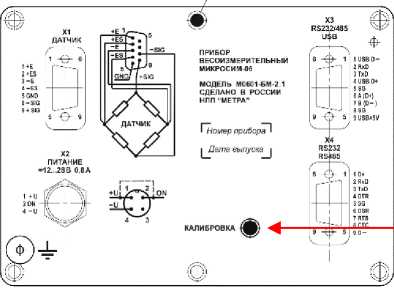

Рисунок 5 - Схема пломбировки от несанкционированного доступа с указанием мест нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части индикаторов с определенными программными средствами.

Изменение ПО приборов через интерфейс пользователя невозможно.

Для предотвращения несанкционированного доступа к параметрам регулировки и настройки предусмотрено электронное клеймо, представляющее из себя генерируемое по определённому алгоритму символьно-числовое значение, которое автоматически обновляется при сохранении измененных параметров. Значение электронного клейма отображается при включении или при работе приборов после нажатия определённой комбинации клавиш в соответствии с указаниями эксплуатационной документации. Изменение метрологически значимых параметров возможно только в сервисном режиме работы, вход в который защищен паролем.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается механической пломбировкой, как указано на рисунке 5.

Специализированное программное обеспечение, дополнительно автономно устанавливаемое на ПК, не является законодательно контролируемым, обеспечивает сбор и индикацию измерительной информации, поступающей от индикатора.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационным признаком ПО служит номер версии, который отображается при включении прибора и/или доступен для просмотра через меню, а также в главном окне при подключении к ПК. Идентификационные данные ПО весов приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО_________________________________________

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 .................................................... средний (III)

Значения Max, Min, d, е, числа поверочных интервалов (n), пределов допускаемой погрешности при поверке (mpe), в соответствующих интервалах нагрузки (m), в зависимости от исполнения, приведены в таблице 3.

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

П Продолжение таблицы 3

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке (2^mpe, таблицы 3). Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

аблица 4 - Общие метрологические и технические характеристики

П Продолжение таблицы 4

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации, а также на маркировочную табличку, расположенную на ГПУ весов.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

изложены в разделе 2 «Использование по назначению» документа «Весы платформенные М8100.

Руководство по эксплуатации».

Нормативные документы

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания»

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 4274-400-10850066-2024 «Весы платформенные М8100. Технические условия»
