Контроллеры автоматизированные расчета и обработки сигналов РиМ АКРОС-61850
| Номер в ГРСИ РФ: | 99280-26 |
|---|---|
| Производитель / заявитель: | ЗАО "Радио и Микроэлектроника" (РиМ), г.Новосибирск |
Контроллеры автоматизированные расчета и обработки сигналов РиМ АКРОС-61850 (далее - АКРОС) предназначены для:
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99280-26 | |||||||||
| Действует | по 26.08.2031 | |||||||||
| Наименование | Контроллеры автоматизированные расчета и обработки сигналов | |||||||||
| Модель | РиМ АКРОС-61850 | |||||||||
| Модификации |
РиМ АКРОС-61850- 01-230 РиМ АКРОС-61850- 01-24 |
|||||||||
| Приказы |
№1709 от
26.08.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | aede2270-5090-f103-d54f-b1a4b41ce7fd | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «РиМ, РОССИЯ, 630082, г. Новосибирск, ул. Дачная, д. 60/1
Поверка
| Методика поверки / информация о поверке |
МП-584.310556-2025 ГСИ. Контроллеры автоматизированные расчета и обработки сигналов РиМ АК-РОС-61850. Методика поверки
(с 26.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
99280-26: Описание типа
2026-99280-26.pdf
|
Скачать | 1.1 MБ | |
|
99280-26: Методика поверки
МП-584.310556-2025
2026-mp99280-26.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Контроллеры автоматизированные расчета и обработки сигналов РиМ АКРОС-61850 (далее - АКРОС) предназначены для:
- измерений активной и реактивной электрической энергии прямого и обратного направления (коммерческий и технический, многотарифный учет); параметров электроэнергетического режима: напряжения, силы тока, частоты, углов фазовых сдвигов, мощности (активной, реактивной, полной) в трехфазных трехпроводных сетях переменного тока;
- измерений показателей качества электрической энергии (далее - ПКЭ) в трехфазных трехпроводных электрических сетях переменного тока: отклонения частоты, частоты переменного тока, значения напряжения, провалов напряжения и перенапряжений, прерывания напряжения, несимметрии напряжений, быстрых изменений напряжения, отрицательного и положительного отклонений напряжения, установившегося отклонения напряжения (по ГОСТ IEC 61000-4-30-2017, ГОСТ 30804.4.30-2013 и ГОСТ 32144-2013).
Описание
Принцип действия АКРОС основан на цифровой обработке входных сигналов, получаемых по протоколу МЭК 61850-9-2 (SV-поток), содержащих информацию о мгновенных значениях напряжения и силы переменного тока. SV-поток передается от сторонних цифровых измерителей по интерфейсу Ethernet в АКРОС. АКРОС вычисляет значения активной и реактивной электрической энергии, параметры электроэнергетического режима и ПКЭ. Результаты измерений сохраняются в энергонезависимой памяти АКРОС и передаются в сторонние системы по независимым интерфейсам Bluetooth и двум RS-485 по протоколам СПОДЭС и Modbus.
Конфигурирование АКРОС осуществляется по цифровым интерфейсам RS-485 (2 интерфейса) и Bluetooth по протоколам СПОДЭС и Modbus. АКРОС оснащены конфигурируемыми дискретными входами/выходами.
АКРОС получает синхронизацию времени от внешних источников по интерфейсу Ethernet по протоколу PTP.
АКРОС могут применяться в качестве:
- счетчиков электрической энергии (совместно с цифровыми трансформаторами тока и напряжения или преобразователями аналоговых сигналов, передающими измерительную информацию по SV-потоку) для учета активной энергии по классу точности 0,2S в соответствии с ГОСТ 31819.22-2012 и учета реактивной энергии по классу точности 0,5 в соответствии с ГОСТ 31819.23-2012 прямого и обратного направления;
- средств измерений ПКЭ в соответствии с классом характеристик процесса измерений A в соответствии с ГОСТ IEC 61000-4-30-2017, ГОСТ 30804.4.30-2013 и ГОСТ 32144-2013;
- цифровых измерительных приборов параметров электроэнергетического режима.
Структура условного обозначения АКРОС приведена на рисунке 1.
РиМ АКрОС-61850 - ХХ - ХХХ
Условное обозначение АКРОС_____________________
Код исполнения (см. таблицу 1)_______________________________________
Номинальное напряжение ОП, В:
230 (постоянного/переменного тока)
24 (постоянного тока)
Рисунок 1 - Структура условного обозначения АКРОС
Таблица 1 - Исполнения АКРОС
|
Исполнение АКРОС |
Код исполнения |
Номинальное напряжение оперативного питания, В |
Номинальное напряжение резервного источника, В |
Служебный интерфейс |
Интерфейсы |
|
РиМ АКРОС-61850-01-230 |
01 |
230 |
24 |
USB |
Ethernet, RS-485-1, RS-485-2, Bluetooth |
|
РиМ АКРОС-61850-01-24 |
24 |
_ |
Общий вид АКРОС представлен на рисунках 2 и 3. Цвет корпуса АКРОС и цвет маркировки может отличаться от представленных на рисунках. На рисунке 2 представлены места нанесения знака утверждения типа и заводского номера. Заводской номер в цифровом формате наносится на лицевую сторону и боковую сторону АКРОС лазерной гравировкой или шелкографией. Способ ограничения доступа к внутренним частям АКРОС - пломба изготовителя и пломба с оттиском знака поверки, наносимые на мастику на винты корпуса. Места нанесения пломб указаны на рисунке 4. Конструкция АКРОС предусматривает установку контрольных пломб-наклеек сетевой (энергоснабжающей, обслуживающей) организации в целях ограничения доступа к портам интерфейсов и разъёму питания. Пломбы-наклейки устанавливаются на защитные кожухи АКРОС, входящие в комплект монтажных частей. Места нанесения контрольных пломб-наклеек на защитные кожухи АКРОС представлены на рисунках 5 и 6.
Места нанесения заводского номера
Место нанесения знака утверждения типа

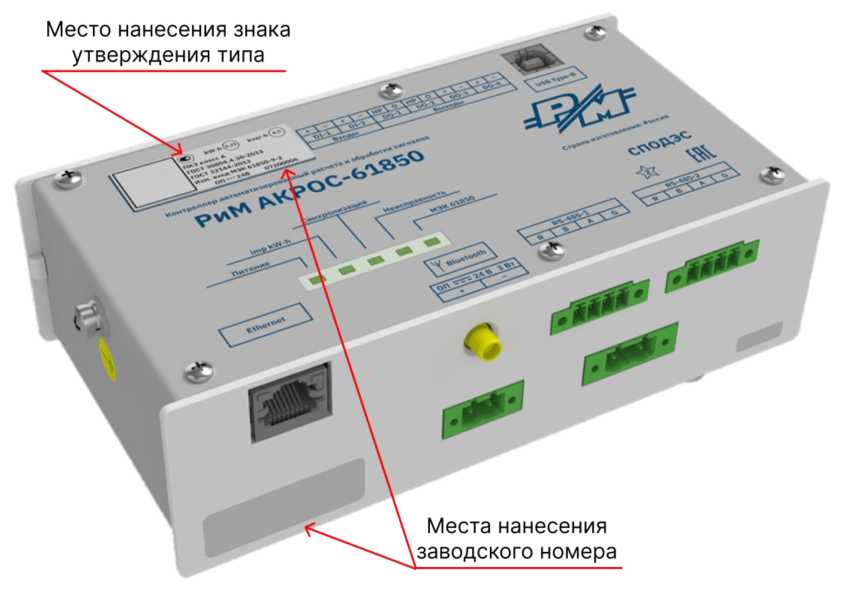

Рисунок 2 - Общий вид АКРОС с указанием места нанесения знака утверждения типа
и заводского номера

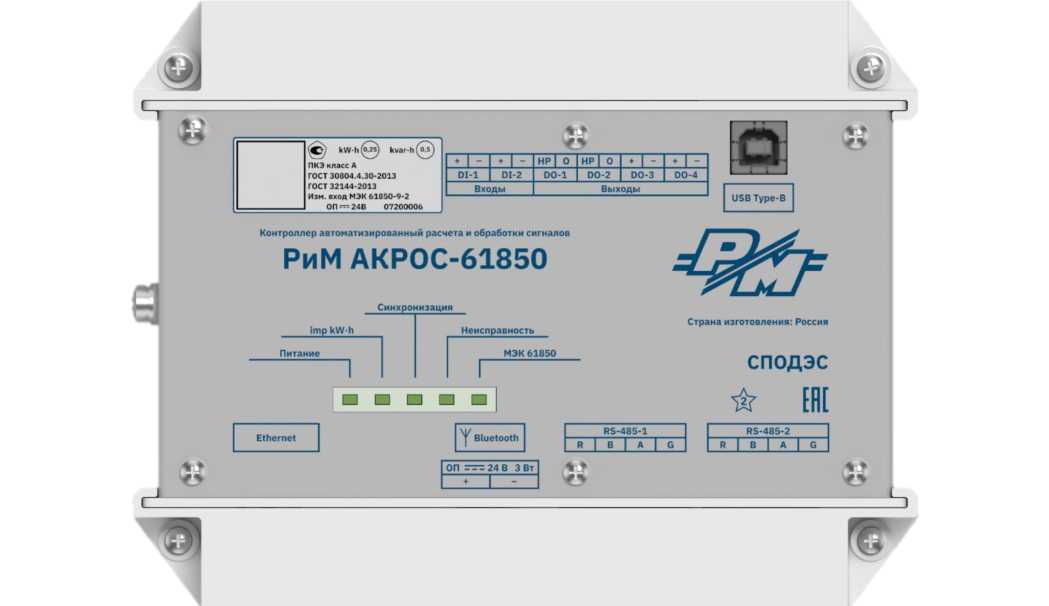

Рисунок 3 - Общий вид АКРОС с лицевой стороны с защитными кожухами

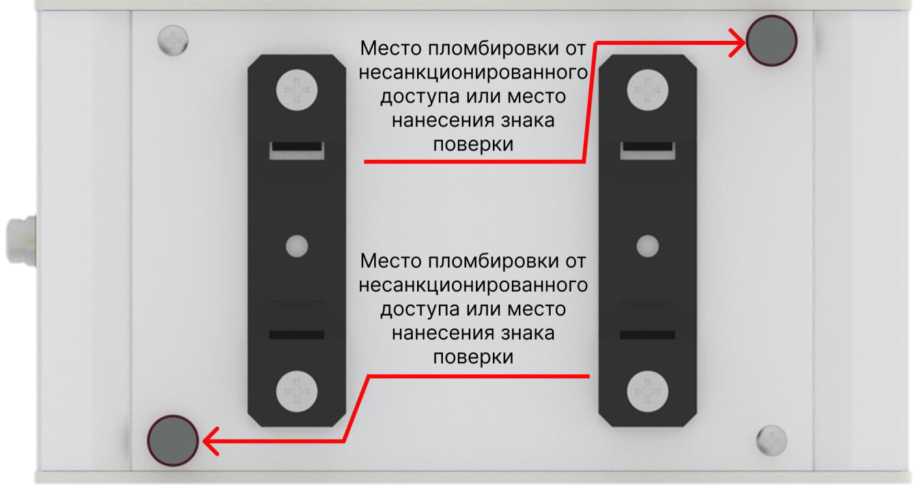

Рисунок 4 - Места нанесения пломб

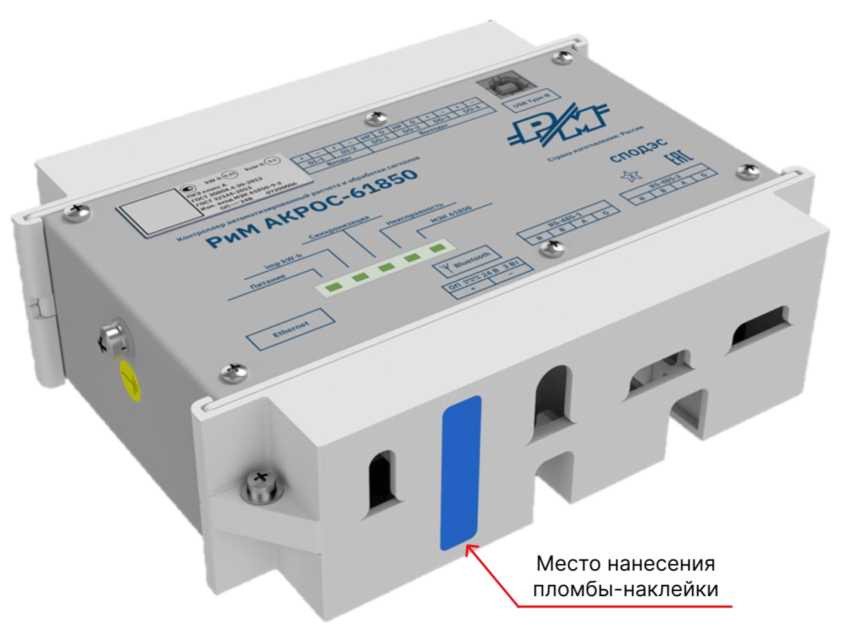

Рисунок 5 - Место нанесения контрольной пломбы-наклейки на кожух защитный АКРОС

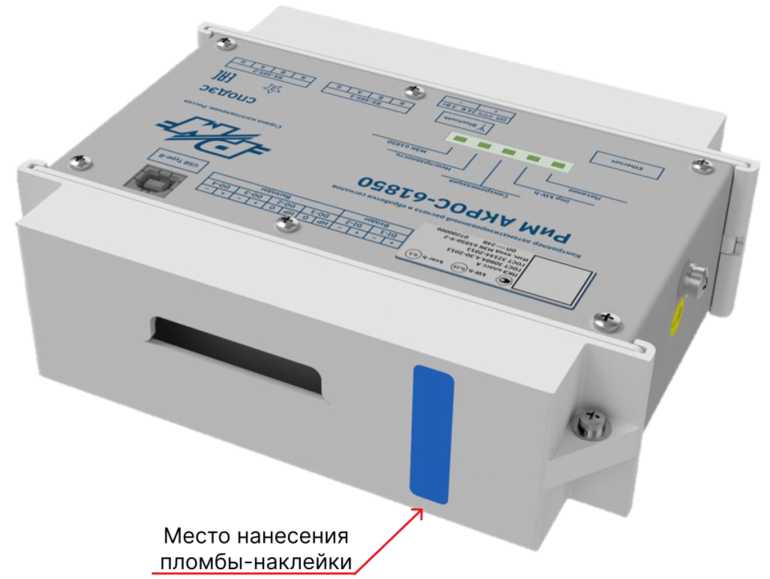

Рисунок 6 - Место нанесения контрольной пломбы-наклейки на кожух защитный АКРОС для защиты от несанкционированного доступа к разъемам дискретных входов/выходов (устанавливаются при необходимости)
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) состоит из двух взаимодействующих частей: одна часть отвечает за измерительные функции АКРОС (метрологически значимая часть), другая - управляет работой интерфейсов АКРОС (метрологически незначимая часть). Метрологически значимая часть встроенного ПО расположена в отдельной области памяти. При этом возможно обновление метрологически незначимой части ПО по различным интерфейсам и протоколам без изменения метрологически значимой.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция АКРОС исключает возможность несанкционированного влияния на ПО АКРОС и измерительную информацию. Идентификационные данные метрологически значимой части ПО приведены в таблице 2.
Внешнее (сервисное) ПО «Конфигуратор АКРОС» не является метрологически значимым, предназначено для настройки (конфигурирования) АКРОС и считывания из АКРОС служебной и измерительной информации.
Таблица 2 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
РиМ АКРОС ВНКЛ.411152.169-1 ПО |
РиМ АКРОС ВНКЛ.411152.169-2 ПО |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.01 | |
|
Цифровой идентификатор ПО (MD5) |
159EFE77387EDACB004C6 |
72189C72C8880B1FB18C9 |
|
4AE28DF5DFB |
037307C1386 | |
Технические характеристики
Метрологические характеристики АКРОС приведены в таблицах 3, 4, 5, 6. Основные технические характеристики АКРОС приведены в таблице 7.
аблица 3 - Метрологические характеристики АКРОС
|
Наименование характеристики |
Значения |
|
Номинальное значение силы переменного тока1), 1ном, А |
от 1 до 0,54лим2)' 4) |
|
Диапазон измерений силы переменного тока1), 1изм, А |
От 0,01 •Ihom до 1лим |
|
Номинальное значение напряжения переменного тока1), Uhom, В |
от 1 до 0,5 •илим2)' 5) |
|
Диапазон измерений напряжения переменного тока1), иизм, В |
От 0,1 •Uhom дО илим |
|
Номинальное значение частоты переменного тока, Гц |
50 |
|
Диапазон измерений частоты напряжения переменного тока, Гц |
от 42,5 до 57,5 |
|
Класс точности для учета активной энергии по ГОСТ 31819.22-2012 |
0,2S |
|
Класс точности для учета реактивной энергии по ГОСТ 31819.23-2012 |
0,53) |
|
Класс измерений по ГОСТ IEC 61000-4-30-2017, ГОСТ 30804.4.302013 и ГОСТ 32144-2013 для ПКЭ: - частота; - значение напряжения; - провалы напряжения и перенапряжения; - прерывания напряжения; - несимметрия напряжений; - быстрые изменения напряжения; - отрицательное и положительное отклонения напряжения; - установившееся отклонение напряжения; - отклонение частоты |
А |
|
Ход часов6), не более, с/сутки |
±1 |
|
Температурный коэффициент хода часов, с/(сутки^°С) |
±0,03 |
|
1) Величины представлены цифровой копией в SV-потоке; 2) Задается при помощи ПО «Конфигуратор АКРОС»; 3) ГОСТ 31819.23-2012 не устанавливает требования к счётчикам реактивной энергии класса точности 0,5. При определении пределов погрешности для класса 0,5 здесь и далее следует пользоваться значениями, установленными в ГОСТ 31819.23-2012 для счётчиков класса 1,0, деленными на 2; 4) Максимальное значение силы переменного тока1), 1лим, равное 10 000 А; 5) Максимальное значение напряжения переменного тока1), илим, равное 220 000 В (линейное). 6) Без коррекции от источника точного времени. | |
Таблица 4 - Метрологические характеристики АКРОС при измерениях параметров
электроэнергетического режима
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности (абсолютной А, относительной 6) |
|
1 |
2 |
3 |
|
При измерениях мощности | ||
|
Активная мощность, Вт |
0,01-!ном< I < 0,05-Ком 0,8 < |cos ф| < 1 |
±0,4% (6) |
|
0,05'Ком< I < 1лим 0,8 < |cos ф| < 1 |
±0,2% (6) | |
|
0,02-1ном<1 < 0,10-!ном 0,5 < |cos ф| < 0,8 |
±0,5% (6) | |
|
Активная мощность, Вт |
0,10'Ком < I < Ким 0,5 < |cos ф| < 0,8 |
±0,3% (6) |
|
0,10-!ном<1< Ким 0,25 < |cos ф| < 0,5 |
±0,5% (6) | |
|
Активная мощность на интервале интегрирования, Вт1) |
0,01-1ном< I < Ким 0,1/Кном< U < илим 0,25 < |cos ф| < 1 |
±0,5% (6) |
|
Месячная максимальная активная мощность на интервале интегрирования, Вт1) |
±0,5% (6) | |
|
Реактивная мощность, вар |
0,02<[ном<[<0,05<[ном 0,5 < |sin ф| < 1 |
±0,75% (6) |
|
0,05^ Ком^Ким 0,5 < |sin ф| < 1 |
±0,5% (6) | |
|
0,05<[ном<К0,10<[ном 0,25 < |sin ф| < 0,5 |
±0,75% (6) | |
|
0,10•Iном<I<Iлим 0,25 < |sin ф| < 0,5 |
±0,5% (6) | |
|
Реактивная мощность на интервале интегрирования, вар1) |
0,02'Ком < I < Ким 0,1/Лном< U < илим 0,25 < |sin ф| < 1 |
±0,75% (6) |
|
Полная мощность, ВА |
0,01-]Ном< I < Ким 0,1/Кном< U < илим |
±1,0% (6) |
|
Полная мощность на интервале интегрирования, В^А1) |
0,01'Ком< I < Ким 0,1/Кном< U < илим |
±1,0% (6) |
|
Коэффициент мощности cos ф |
-1 < cos ф < 1 |
±0,01 (А) |
|
Коэффициент sin ф |
-1 < sin ф < 1 |
±0,01 (А) |
|
Коэффициент реактивной мощности tg ф |
|tg ф| < 1,73 |
±0,05 (А) |
|
Коэффициент реактивной мощности tg ф на интервале интегрирования1) |
|tg ф| < 1,73 |
±0,05 (А) |
|
1 |
2 |
3 |
|
При измерениях напряжения | ||
|
Среднеквадратическое значение фазного напряжения, В |
0,1-ином< U < илим |
±0,1% (6) |
|
Среднеквадратическое значение линейного напряжения, В |
0,1-иНом< U < л/3-ижш |
±0,15% (6) |
|
Положительное отклонение фазного напряжения, % |
от 0 до 100 |
±0,1 (А) |
|
Положительное отклонение линейного напряжения, % | ||
|
Отрицательное отклонение фазного напряжения, % |
от 0 до 100 |
±0,1 (А) |
|
Отрицательное отклонение линейного напряжения, % | ||
|
Установившееся отклонение фазного напряжения, % |
от 0 до 100 |
±0,1 (А) |
|
Установившееся отклонение линейного напряжения, % | ||
|
Среднеквадратическое значение напряжения прямой последовательности, В |
0,1-ином< U < илим |
±0,15% (6) |
|
Среднеквадратическое значение напряжения обратной последовательности, В |
±0,15% (6) | |
|
Среднеквадратическое значение напряжения нулевой последовательности, В |
±0,15% (6) | |
|
Коэффициент несимметрии напряжений по обратной последовательности, % |
от 0 до 50 |
±0,15 (А) |
|
Коэффициент несимметрии напряжений по нулевой последовательности, % | ||
|
Угол фазового сдвига между фазными напряжениями, ° |
от -180 до 180 |
±0,1 (А) |
|
Угол фазового сдвига между фазным напряжением и током, ° | ||
|
При измерениях силы тока | ||
|
Среднеквадратическое значение фазного тока, А |
0,01-1ном< I < 1лим |
±0,1% (6) |
|
Среднеквадратическое значение тока прямой последовательности, А |
0,01-1ном< I < 1лим |
±0,15% (6) |
|
1 |
2 |
3 |
|
Среднеквадратическое значение тока обратной последовательности, А |
0,01-1ном< I < 1лим |
±0,15% (6) |
|
Среднеквадратическое значение тока нулевой последовательности, А |
0,01-1ном< I < 1лим |
±0,15% (6) |
|
Коэффициент несимметрии тока по обратной последовательности, % |
от 0 до 50 |
±0,15 (А) |
|
Коэффициент несимметрии тока по нулевой последовательности, % | ||
|
Угол фазового сдвига между фазным током и фазным напряжением опорной фазы, ° |
от -180 до 180 |
±0,1 (А) |
|
Угол фазового сдвига между фазными токами, ° | ||
|
При измерениях частоты | ||
|
Частота, Гц |
от 42,5 до 57,5 |
±0,01 (А) |
|
Отклонение частоты, Гц |
от -7,5 до +7,5 | |
|
При измерениях случайных событий при контроле ПКЭ | ||
|
Среднее значение величины tg ф на интервале интегрирования |
0,26< |tg ф| <3,85 |
±0,05 (А) |
|
Длительность провала напряжения, с |
от 0,012) |
±0,01 (А) |
|
Длительность прерывания напряжения, с | ||
|
Длительность перенапряжения, с | ||
|
Остаточное напряжение при провале напряжения, В |
от 0,1-ином до Udip3)' 5) |
±0,1% (6) |
|
Глубина провала напряжения, % |
от 10 до 90 |
±0,1 (А) |
|
Остаточное напряжение при прерывании напряжения, В |
от 0,1 до Uint3)' 6) |
±0,1% (6) |
|
Глубина прерывания напряжения, % |
от 90 до 98 |
±0,1 (А) |
|
Максимальное значение напряжения при перенапряжении, В |
от 1,1'ЦномЗ)’ 7) до 2-ином |
±0,1% (6) |
|
Коэффициент перенапряжения, % |
от 10 до 100 |
±0,1 (А) |
|
Длительность неустановившегося состояния напряжения, c |
от 14) |
±0,01 (А) |
П Продолжение таблицы 4
|
1 |
2 |
3 |
|
Максимальное изменение напряжения в течение характеристики изменения напряжения, В |
от Udip до Uswell3), 5), 7) |
±0,1% (6) |
|
Изменение установившегося напряжения, В |
±0,1% (6) | |
|
1) Длительность интервала интегрирования 30 мин или 60 мин задается при помощи ПО «Конфигуратор АКРОС»; 2) При частоте f не равной 50 Гц минимальное значение диапазона случайного события определяется как 2/f; 3) Должно задаваться программно при помощи ПО «Конфигуратор АКРОС»; 4) При частоте f не равной 50 Гц минимальное значение диапазона случайного события определяется как 50/f; 5) Udip - пороговое значение провала напряжения; 6) Uint - пороговое значение прерывания напряжения; 7) Usweii - пороговое значение перенапряжения. | ||
аблица 5 - Метрологические характеристики АКРОС при измерениях активной энергии
|
Диапазоны измерения силы тока |
Коэффициент мощности, GOS ф |
Пределы допускаемой относительной погрешности при измерении активной энергии, % |
|
0,0Ыном<К0,05Нном |
1,00 |
±0,4 |
|
0,0.5 1ном<1<1лим |
1,00 |
±0,2 |
|
0,02Нном<К0,10Пном |
инд. 0,50 |
±0,5 |
|
0,10-1ном<1<1лим |
инд. 0,50 |
±0,3 |
|
0,02Нном<К0,10Пном |
емк. 0,80 |
±0,5 |
|
0,10<1ном<1<1лим |
емк. 0,80 |
±0,3 |
|
0,10<1ном<1<1лим |
инд. 0,25 |
±0,5 |
|
0,10<1ном<1<1лим |
емк. 0,50 |
±0,5 |
Таблица 6 - Метрологические характеристики АКРОС при измерениях реактивной энергии
|
Диапазоны измерения силы тока |
Коэффициент, sin ф |
Пределы допускаемой относительной погрешности при измерении реактивной энергии, %1) |
|
0,02<1ном<1<0,05<1ном |
1,00 |
±0,75 |
|
0,05^ 1ном<1<1лим |
1,00 |
±0,5 |
|
0,05<1ном<1<0,10<!ном |
инд. 0,50 |
±0,75 |
|
0,10<1ном<1<1лим |
инд. 0,50 |
±0,5 |
|
0,05<1ном<1<0,10<1ном |
емк. 0,50 |
±0,75 |
|
0,10<1ном<1<1лим |
емк. 0,50 |
±0,5 |
|
0,10<1ном<1<1лим |
инд. 0,25 |
±0,75 |
|
0,10<1ном<1<1лим |
емк. 0,25 |
±0,75 |
|
1) ГОСТ 31819.23-2012 не устанавливает требования к счетчикам реактивной энергии класса точности 0,5. При определении пределов погрешности для класса 0,5 здесь и далее следует пользоваться значениями, установленными в ГОСТ 31819.23-2012 для счетчиков класса 1,0, деленными на два. | ||
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значения для | |
|
АКРОС-ХХ- 230 |
АКРОС-ХХ- 24 | |
|
1 |
2 |
3 |
|
Частота дискретизации SV-потока, точек на период сети |
80, 96, 256, 288 | |
|
Параметры электрического оперативного питания постоянного тока: - номинальное напряжение, В - рабочий диапазон напряжения, В - потребляемая мощность, Вт, не более |
230 от 100 до 276 7 |
24 от 12 до 30 3 |
|
Параметры электрического оперативного питания переменного тока: - номинальное напряжение переменного тока, В - рабочий диапазон напряжения переменного тока, В - полная мощность, В^А, не более |
230 от 100 до 276 7 |
- |
|
Параметры электрического питания резервного источника постоянного тока: - номинальное напряжение постоянного тока, В - рабочий диапазон напряжения постоянного тока, В - потребляемая мощность, Вт, не более |
24 от 12 до 30 3 |
- |
|
Габаритные размеры, мм, не более: высотахширинахдлина |
60х135х175 | |
|
Масса, кг, не более |
1,2 | |
|
Нормальные условия применения - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
23 ± 2 от 30 до 80 от 84 до 106 | |
|
Условия эксплуатации Установленный рабочий диапазон: - температура окружающей среды, °С - относительная влажность, %, при +25 °С - атмосферное давление, кПа Предельный рабочий диапазон температур, °С |
от -40 до +60 до 98 от 70 до 106,7 от -50 до +70 | |
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP30 | |
|
Средняя наработка до отказа То, ч, не менее |
300 000 | |
|
Средний срок службы Тсл, лет, не менее |
20 | |
Знак утверждения типа
наносится на корпус АКРОС лазерной гравировкой или шелкографией. В эксплуатационной документации на титульных листах изображение Знака утверждения типа наносится типографским способом.
Комплектность
Комплектность представлена в таблице 8.
Таблица 8 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Контроллеры автоматизированные расчета и обработки сигналов РиМ АКРОС-61850 |
РиМ АКРОС-61850-ХХ-ХХХ |
1 шт. |
|
Кабель USB Type-А - USB Type-B |
- |
1) |
|
Кабель USB Type-C - USB Type-B |
- |
1) |
|
Антенна Bluetooth |
- |
1) |
|
Кабель Ethernet |
- |
1) |
|
Комплект монтажных частей2) |
- |
1 компл. |
|
Паспорт |
ВНКЛ.411152.169 ПС |
1 экз. |
|
Руководство по эксплуатации3), 4) |
ВНКЛ.411152.169 РЭ |
1 экз. |
|
ПО «Конфигуратор АКРОС»4) |
- |
- |
|
1) Поставляется по отдельному заказу для организаций, производящих эксплуатацию и установку контроллеров. Тип и количество определяются по опросному листу; 2) Состав комплекта монтажных частей приведен в руководстве по эксплуатации ВНКЛ.411152.169 РЭ; 3) По запросу поставляется один экземпляр на поставку; 4) Доступно на сайте www.ao-rim.ru. | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации ВНКЛ.411152.169 РЭ в разделе 2 «Использование АКРОС».
Нормативные документы
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ IEC 61000-4-30-2017 Электромагнитная совместимость (ЭМС). Часть 4-30.
Методы испытаний и измерений. Методы измерений качества электрической энергии
Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 10.09.2025 № 1932
Государственная поверочная схема для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2360
ТУ 26.51.45-129-11821941-2025 Контроллеры автоматизированные расчета и обработки сигналов РиМ АКРОС-61850. Технические условия
