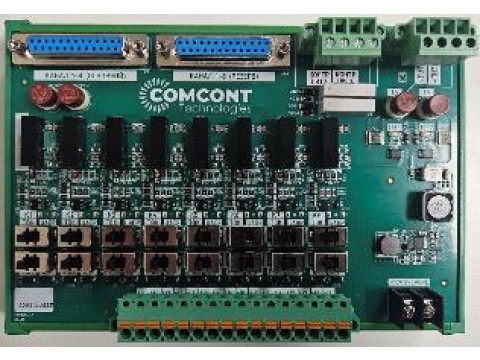

Устройства связи с объектом FTA
| Номер в ГРСИ РФ: | 99288-26 |
|---|---|
| Производитель / заявитель: | ООО «КомКонт Текнолоджис», г. Москва |
Устройства связи с объектом FTA (далее - устройства) предназначены для измерений силы постоянного электрического тока и преобразования в постоянное электрическое напряжение.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99288-26 | ||||||
| Действует | по 01.09.2031 | ||||||
| Наименование | Устройства связи с объектом | ||||||
| Модель | FTA | ||||||
| Модификации |
FTA-AI |
||||||
| Приказы |
№1762 от
01.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | c5954cb5-09be-eb0c-af89-540c50f6d0cb | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «КомКонт Текнолоджис», РОССИЯ, 115280, г. Москва, ул. Ленинская слобода, д. 26, помещ. 4н/1, оф. 1310
Поверка
| Методика поверки / информация о поверке |
МП-1119-2026 ГСИ. Устройства связи с объектом FTA. Методика поверки.
(с 01.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99288-26: Описание типа
2026-99288-26.pdf
Файл устарел
|
Скачать | 118 КБ | |
|
99288-26: Методика поверки
МП-1119-2026
2026-mp99288-26.pdf
Файл устарел
|
Скачать | 967.5 КБ | |
|
99288-26: Описание типа
2026-99288-26-1.pdf
|
Скачать | 118 КБ | |
|
99288-26: Методика поверки
МП-1119-2026
2026-mp99288-26-1.pdf
|
Скачать | 967.5 КБ |
Описание типа
Назначение
Устройства связи с объектом FTA (далее - устройства) предназначены для измерений силы постоянного электрического тока и преобразования в постоянное электрическое напряжение.
Описание
Принцип действия устройств заключается в линейном преобразовании входных электрических сигналов силы постоянного электрического тока посредством резистивной нагрузки с известным сопротивлением в выходной сигнал постоянного электрического напряжения.
Устройства применяются для сопряжения полевых устройств (промышленных датчиков) с автоматизированной системой управления (АСУТП).
Устройства изготавливаются в единой модификации FTA-AI.
Конструктивно устройства представляют из себя терминальную печатную плату, закрепленную пластиковыми боковыми элементами в пластиковом экстрадированном профиле с возможностью крепления на DIN-рейку шириной 35 мм.
Заводской номер устройств, идентифицирующий каждый экземпляр средства измерений, состоящий из арабских цифр и букв латинского алфавита, разделённых пробелом, наносится методом наклейки в левом нижнем углу терминальной печатной платы.
Нанесение знака поверки на устройства не предусмотрено.
Пломбирование не предусмотрено.

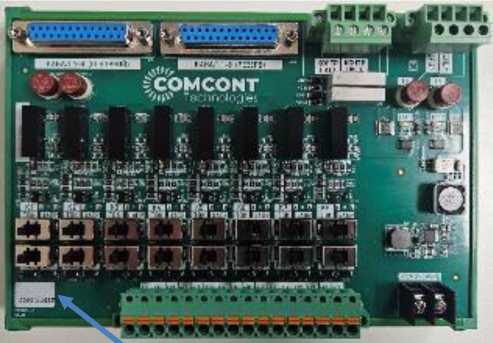

Общий вид устройств с указанием мест нанесения заводского номера и знака утверждения типа приведены на рисунке 1.
Место нанесения знак утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид устройств с указанием места нанесения заводского номера и знака утверждения типа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон входного сигнала силы постоянного электрического тока, мА |
от 4 до 20 |
|
Диапазон выходного сигнала постоянного электрического напряжения, В |
от 1 до 5 |
|
Пределы допускаемой приведенной погрешности преобразования, % |
± 0,1 |
|
Примечание - Нормирующим значением для приведенной погрешности является максимальное значение диапазона входного сигнала. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24 |
|
Потребляемая мощность, Вт, не более |
7,7 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более: |
128х187х57 |
|
Масса, кг, не более: |
0,37 |
|
Условия эксплуатации: - температура окружающей среды, C - относительная влажность при +25 C, %, не более |
от 0 до +55 85 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
269765 |
Знак утверждения типа
наносится методом наклейки на левую боковую часть корпуса устройств в соответствии со схемой, указанной на рисунке 1 и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Устройства связи с объектом FTA |
- |
1 шт. |
|
Паспорт |
0Е00052 ПС |
1 экз. |
|
Руководство по эксплуатации |
0Е00052 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 5.3.4 «Сигнальные каналы» руководства по эксплуатации 0Е00052 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110 16 до 100 А»;
ТУ 27.12.24-001-58297693-2025 «Устройство связи с объектом FTA-AI, FTA-DI, FTA-AO, FTA-DO. Технические условия».
