Контроллеры измерительно-вычислительные SUMMIT 8800
| Номер в ГРСИ РФ: | 99289-26 |
|---|---|
| Производитель / заявитель: | Фирма "Krohne Oil & Gas", Нидерланды |
Контроллеры измерительно-вычислительные SUMMIT 8800 (далее - контроллеры) предназначены для измерений сигналов силы постоянного тока, частотных, импульсных сигналов и интервалов времени, вычисления расхода и количества жидкостей и газов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99289-26 | |||||||||
| Наименование | Контроллеры измерительно-вычислительные | |||||||||
| Модель | SUMMIT 8800 | |||||||||
| Приказы |
№1762 от
01.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 617cf5e7-a246-8e80-4b15-d6fed51b97e6 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма «Krohne Oil & Gas», НИДЕРЛАНДЫ, Minervum 7441, 4817 ZG BREDA
Поверка
| Методика поверки / информация о поверке |
МП 2602/1-311229-2026 ГСИ. Контроллеры измерительно-вычислительные SUMMIT 8800. Методика поверки.
(с 01.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99289-26: Описание типа
2026-99289-26.pdf
Файл устарел
|
Скачать | 127.4 КБ | |
|
99289-26: Методика поверки
МП 2602/1-311229-2026
2026-mp99289-26.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
99289-26: Описание типа
2026-99289-26-1.pdf
|
Скачать | 127.4 КБ | |
|
99289-26: Методика поверки
МП 2602/1-311229-2026
2026-mp99289-26-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Контроллеры измерительно-вычислительные SUMMIT 8800 (далее - контроллеры) предназначены для измерений сигналов силы постоянного тока, частотных, импульсных сигналов и интервалов времени, вычисления расхода и количества жидкостей и газов.
Описание
Принцип действия контроллеров заключается в измерении сигналов, поступающих от измерительных преобразователей, дальнейшем преобразовании сигналов в значения измеряемых параметров и вычислении по соответствующему алгоритму объемного расхода (объема) газа, приведенного к стандартным условиям, объемного расхода (объема), массового расхода (массы) жидкостей и водяного пара.
Контроллеры имеют модульную конструкцию и состоят из следующих основных блоков и модулей:
- плата центрального процессора, предназначенная для выполнения вычислений согласно алгоритмам, заложенным в программном обеспечении контроллеров;
- плата питания;
- вспомогательная плата, предназначенная для размещения резервной батареи, SD-карты памяти и расположенных на задней панели переключателей;
- коммутационные платы;
- Ethernet-платы;
- модули ввода/вывода;
- материнская платы, объединяющая все блоки и модули в единое целое.
На лицевой стороне корпуса контроллеров расположены цветной сенсорный дисплей и навигатор (вращающаяся на 360° ручка), которые обеспечивают возможность просмотра конфигурационных параметров и локального управления, светодиоды состояния и USB-порт. На задней стороне расположены разъемы для подключения входных/выходных сигналов и интерфейсы связи с внешними устройствами.
Контроллеры имеют интерфейсы связи RS232, RS485 и Ethernet для обмена информацией с внешними устройствами и системой более высокого уровня. Поддерживаются протоколы Modbus ASCII, Modbus RTU, Modbus TCP/IP.
Контроллеры обеспечивают выполнение следующих функций:
- измерение и преобразование аналоговых сигналов (сигналы силы постоянного тока от 4 до 20 мА, частотных и импульсных сигналов, а также дискретных и цифровых (HART) сигналов);
- измерение интервалов времени;
- вычисление расхода и количества жидкостей и газов, в том числе методом переменного перепада давления с использованием сужающих устройств в соответствии с ГОСТ 8.586.2-2005 (ИСО 5167-2:2003), ГОСТ 8.586.5-2005;
- вычисление расхода и количества жидкостей и газов методом переменного перепада давления с использованием стандартных диафрагм для трубопроводов с внутренним диаметром менее 50 мм в соответствии с РД 50-411-83;
- вычисление плотности, показателя адиабаты и коэффициента динамической вязкости в соответствии с методиками ГСССД МР 118-05 и ГСССД МР 147-2008;
- хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций;
- сигнализация при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе контроллера;
- печать данных на подключенный принтер;
- управление запорной и регулирующей арматурой, многоканальное ПИД-регулирование и реализация алгоритмов управления;
- передача информации в системы более высокого уровня.
К настоящему типу средства измерений относятся контроллеры с заводскими номерами 191033027, 191033013.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на маркировочную табличку, закрепленную на корпусе контроллера.
Нанесение знака поверки на контроллеры не предусмотрено.

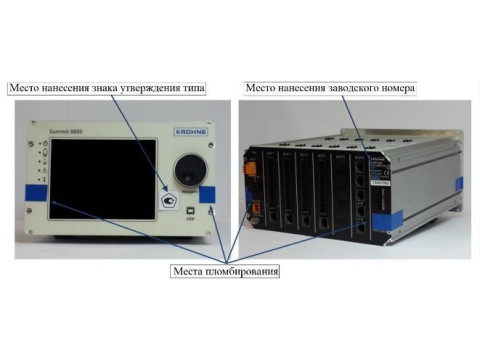

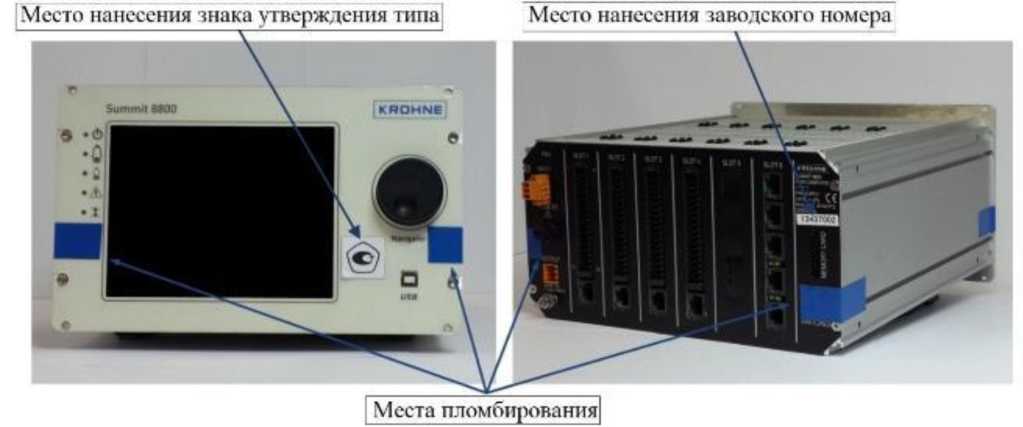

Общий вид контроллеров с указанием мест нанесения знака утверждения типа, заводского номера и места пломбирования представлен на рисунке 1.
Рисунок 1 - Общий вид контроллеров с указанием мест нанесения знака утверждения типа, заводского номера и места пломбирования
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров обеспечивает реализацию их функций.
ПО контроллеров защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров разграничением уровней доступа пользователей, введены система паролей и нестираемый журнал вмешательств, предусмотрено опломбирование корпуса контроллеров.
Контроль целостности и подлинности ПО контроллеров осуществляется посредством вычисления цифровых идентификаторов ПО контроллеров.
Уровень защиты ПО контроллеров «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО контроллеров приведены в таблице 1.
|
Таблица 1 - Идентификационные данные ПО контролле |
ров |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Summit8800_Main_V0_40_3_0e.s19 |
|
Номер версии (идентификационный номер) ПО |
0.40.3.0 |
|
Цифровой идентификатор ПО |
0x168A3DAE |
|
Алгоритм вычисления цифрового идентификатора |
CRC-32 |
|
Наименование ПО |
SUMMIT 8800 Main Program |
Технические характеристики
Метрологические характеристики контроллеров приведены в таблице 2.
Таблица 2 - Метрологические характеристики контроллеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений сигналов силы постоянного тока, мА |
от 4 до 20 |
|
Диапазон измерений частотных сигналов, Гц |
от 1 до 5000 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений сигналов силы постоянного тока, %: - основной - дополнительной, вызванной изменением температуры окружающей среды на каждые 10 °С |
±0,05 ±0,01 |
|
Пределы допускаемой относительной погрешности измерений частотных сигналов, % |
±0,02 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов на каждые 10000 импульсов, импульсы |
±1 |
|
Пределы допускаемой относительной погрешности вычислений расхода и количества жидкостей и газов с использованием сужающих устройств по ГОСТ 8.586.2-2005 (ИСО 5167-2:2003), ГОСТ 8.586.5-2005, % |
±0,5 |
|
Пределы допускаемой относительной погрешности вычислений расхода и количества жидкостей и газов с использованием стандартных диафрагм для трубопроводов с внутренним диаметром менее 50 мм по РД 50-411-83, % |
±1,6 |
|
Пределы допускаемой относительной погрешности измерений интервалов времени, % |
±0,01 |
|
Примечание - При расчете погрешности контроллеров при рабочих условиях основная и дополнительная погрешности суммируются алгебраически. | |
Основные технические характеристики контроллеров приведены в таблице 3.
Таблица 3 - Основные технические характеристики контроллеров
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 21,6 до 26,4 |
|
Потребляемая мощность, Вт, не более |
30 |
|
Габаритные размеры, мм, не более: - высота |
135 |
|
- ширина |
215 |
|
- глубина |
255 |
|
Масса, кг, не более |
2,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- относительная влажность, %, не более |
90 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +55 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- относительная влажность, %, не более |
90 |
Показатели надежности контроллеров приведены в таблице 4.
Таблица 4 - Показатели надежности контроллеров
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на титульный лист паспорта и корпус контроллеров типографским способом.
Комплектность
Комплектность контроллеров приведена в таблице 5.
Таблица 5 - Комплектность контроллеров
|
Наименование |
Обозначение |
Количество |
|
Контроллеры измерительно-вычислительные SUMMIT 8800 |
SUMMIT 8800 |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Контроллер измерительно-вычислительный SUMMIT 8800. Руководство по эксплуатации. Том 1: Работа с прибором |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 документа «Контроллер измерительно-вычислительный SUMMIT 8800.
Руководство по эксплуатации. Том 1: Работа с прибором».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
