Антенны измерительные дипольные для проведения специсследований АИДА-Н
| Номер в ГРСИ РФ: | 99292-26 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ООО "Технологии защиты информации" (ООО "Тех ЗИ"), Московская область, г. Королев |
Антенны измерительные дипольные для проведения специсследований АИДА-Н (далее - антенны АИДА-Н) предназначены для преобразования напряженности переменного электрического поля (далее - НЭП) в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) с номинальным входным сопротивлением 50 Ом - для измерений НЭП.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99292-26 | ||||||||||||
| Действует | по 01.09.2031 | ||||||||||||
| Наименование | Антенны измерительные дипольные для проведения специсследований | ||||||||||||
| Модель | АИДА-Н | ||||||||||||
| Приказы |
№1762 от
01.09.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3fda0f7a-4b95-8cec-2c44-d33146202728 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Тех ЗИ», РОССИЯ, 141090, Московская обл., г. Королев, микрорайон Юбилейный, ул. Лесная, 20, оф. 3
Поверка
| Методика поверки / информация о поверке |
МП АИДА-Н-2026 ГСИ. Антенны измерительные дипольные для проведения специсследований АИДА-Н. Методика поверки.
(с 01.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99292-26: Описание типа
2026-99292-26.pdf
|
Скачать | 306.1 КБ | |
|
99292-26: Методика поверки
МП АИДА-Н-2026
2026-mp99292-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Антенны измерительные дипольные для проведения специсследований АИДА-Н (далее - антенны АИДА-Н) предназначены для преобразования напряженности переменного электрического поля (далее - НЭП) в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) с номинальным входным сопротивлением 50 Ом - для измерений НЭП.
Описание
Принцип действия антенны АИДА-Н, подключаемой к измерительному приемнику (селективному микровольтметру, анализатору спектра), основан на преобразовании тока, наведенного электромагнитным полем на диполях антенны, в сигнал, пропорциональный НЭП, дальнейшем усилении сигнала и передаче его в коаксиальный тракт с волновым сопротивлением 50 Ом.
Антенны АИДА-Н представляют собой симметричный диполь. В корпусе антенны из немагнитного материала размещается усилитель и элементы питания. К выходному ВЧ соединителю подключается кабель соединительный.
Усилитель согласовывает импеданс антенн АИДА-Н с волновым сопротивлением выходного ВЧ соединителя и усиливает сигнал.
Общий вид антенны АИДА-Н представлен на рисунке 1.
Схема пломбировки антенны АИДА-Н от несанкционированного доступа представлена на рисунке 2.
Место нанесения знака утверждения типа антенны АИДА-Н представлено на рисунке 1.
Заводской номер антенны АИДА-Н в виде цифрового обозначения, состоящего из 4 (четырех) арабских цифр, наносится типографским способом на табличку в месте, указанном на рисунке 2.
Место нанесения знака поверки антенны АИДА-Н представлено на рисунке 1.

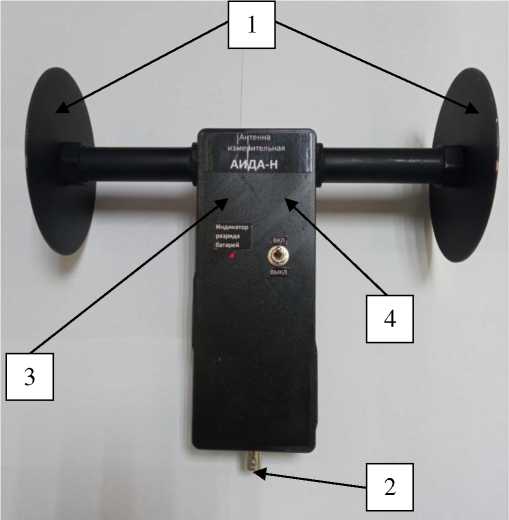

1 - диполь;
2 - выходной ВЧ соединитель;
3 - место нанесения знака утверждения типа;
4 - место нанесения знака поверки

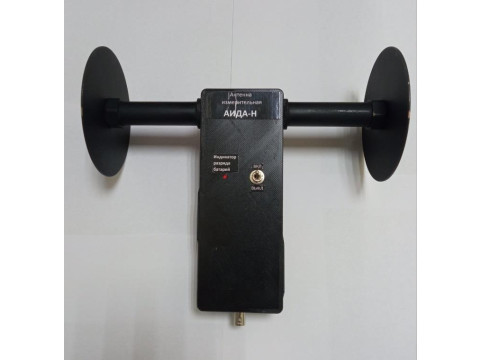

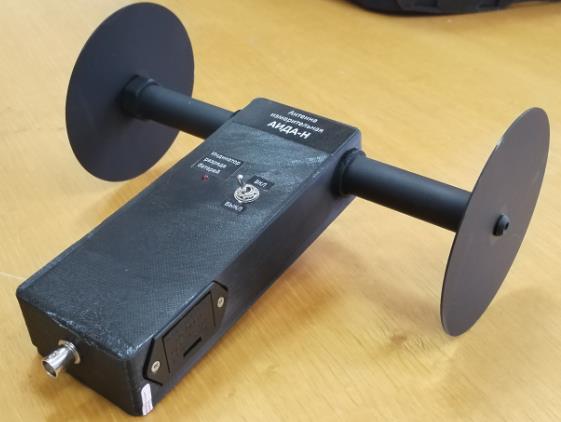

Рисунок 1 - Общий вид антенны АИДА-Н с местами нанесения знака утверждения типа
2

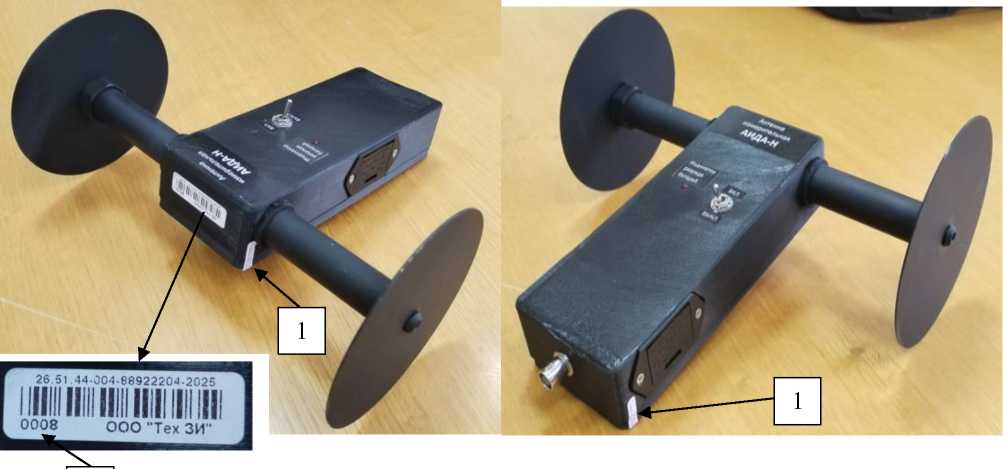

1 - место пломбирования от несанкционированного доступа;
2 - место нанесения заводского номера

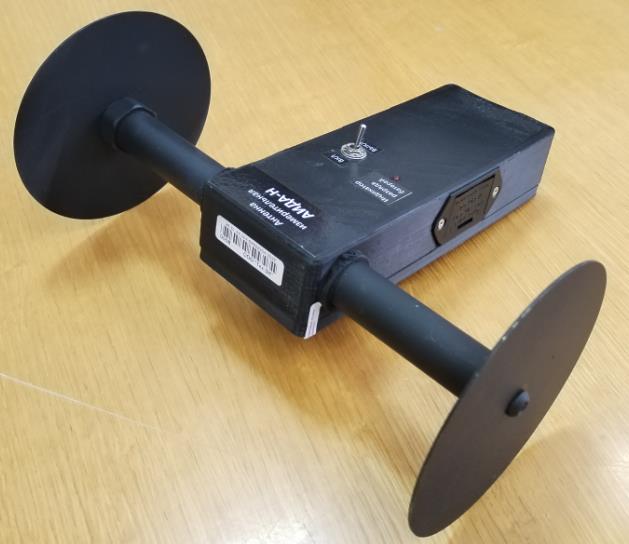

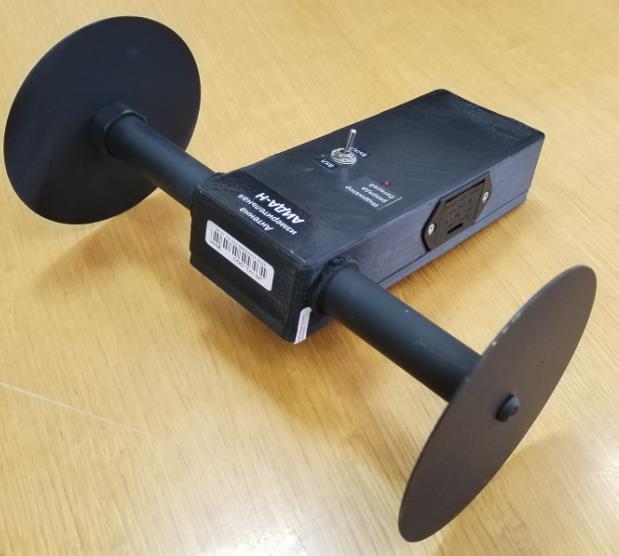

Рисунок 2 - Виды антенны АИДА-Н с местами пломбирования от несанкционированного доступа и местом нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот /, кГц |
от 0,01 до 2000,00 включ. |
|
Диапазон коэффициента калибровки, дБ (1 м-1) |
от 15 до 45 включ. |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип выходного ВЧ соединителя |
BNC (розетка) |
|
Питание антенны АИДА-Н |
от двух элементов питания типа 6F22 9В (типа «Крона») |
|
Время установления рабочего режима, мин, не более |
5 |
|
Максимальная измеряемая величина НЭП, В^м-1, не менее: в диапазоне частот от 0,01 до 400,00 кГц включ. в диапазоне частот св. 400,00 до 2000,00 кГц включ. |
10,0 2,5 |
|
Напряжение собственных шумов UШ при полосе пропускания Дf |
не более значений, приведенных в таблице 3 |
|
Масса без элементов питания, кг, не более |
0,5 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
245 245 112 |
|
Условия применения: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт.ст.) - относительная влажность воздуха, %, |
от +15 до +35 от 84,0 до 106,7 (от 630 до 800) от 30 до 80 |
Таблица 3 - Напряжение собственных шумов иш
|
/, кГц |
0,01 |
0,10 |
1,00 |
10,00 |
100,00 |
1000,00 |
2000,00 |
|
Д/, Гц |
1 |
10 |
100 |
100 |
1000 |
9000 |
9000 |
|
UШ , дБ (1 мкВ), не более |
60 |
50 |
32 |
18 |
18 |
48 |
48 |
Знак утверждения типа
наносится на титульный лист документа РЭ 26.51.44-001-88922204-2024 «Антенна измерительная дипольная для проведения специсследований АИДА-Н. Руководство по эксплуатации» типографским способом и на корпус антенны АИДА-Н в виде наклейки, выполненной типографским способом.
Комплектность
Таблица 4 - Комплектность антенны АИДА-Н
|
Наименование, тип |
Обозначение |
Количество |
|
Антенна измерительная дипольная для проведения специсследований АИДА-Н |
26.51.44-001-88922204-2024 |
1 шт. |
|
Кабель соединительный коаксиальный BNC/m-BNC/m |
_ |
1 шт. |
|
Элемент питания типа 6F22 9В |
_ |
2 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.44-001-88922204-2024 |
1 экз. |
|
Чемодан пластмассовый с укладкой |
_ |
1 шт. |
Сведения о методах измерений
приведены в п. 6.3 «Порядок проведения измерений» документа
РЭ 26.51.44-001-88922204-2024 «Антенна измерительная дипольная для проведения специсследований АИДА-Н. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30.12.2022 № 3343 «Об утверждении Государственной поверочной схемы для средств измерений напряженности электрического поля в диапазоне частот от 0 до 20 кГц»;
ГОСТ Р 8.805-2012 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц»;
ТУ 26.51.44-001-88922204-2024 «Антенна измерительная дипольная для проведения специсследований АИДА-Н. Технические условия».
