Штангенциркули DAMZi
| Номер в ГРСИ РФ: | 99301-26 |
|---|---|
| Категория: | Штангенциркули |
| Производитель / заявитель: | «CHENGDOU TFMATIC IMP. AND EXP. LTD», КИТАЙ |
Штангенциркули DAMZi (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров изделий, а также для измерений глубины.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99301-26 | |||||||||||||||||||||||||||
| Действует | по 02.09.2031 | |||||||||||||||||||||||||||
| Наименование | Штангенциркули | |||||||||||||||||||||||||||
| Модель | DAMZi | |||||||||||||||||||||||||||
| Модификации |
ШЦ-I:с отсчетом по нониусу двусторонние с глубиномером ШЦ-II: с отсчетом по нониусу двусторонние без глубиномера ШЦ-III: с отсчетом по нониусу односторонние без глубиномера ШЦК-I: с отсчетом по круговой шкале двусторонние с глубиномером ШЦК-III: с отсчетом по круговой шкале односторонние без глубиномера ШЦКг-III: с отсчетом по круговой шкале односторонние с глубиномером ШЦЦ-I: с цифровым отсчетным устройством двусторонние с глубиномером ШЦЦ-II: с цифровым отсчетным устройством двусторонние без глубиномера ШЦЦ-III: с цифровым отсчетным устройством односторонние без глубиномера На испытания представлены: ШЦ-I-150-0,05 ШЦ-I-150-0,02 ШЦ-II-500-0,02 ШЦК-I-200-0,01 ШЦК-III-450-0,02 ШЦЦ-III-1000-0,01 |
|||||||||||||||||||||||||||
| Приказы |
№1774 от
02.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 864ee2ad-9759-0ee2-9097-0cfb5d1ce473 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
«CHENGDOU TFMATIC IMP. AND EXP. LTD», КИТАЙ, No. 62, 25th Floor, Building 1, No. 75 Gaoyang Road, Wuhou District, Chengdu City, Sichuan
Поверка
| Методика поверки / информация о поверке |
МП-КВЗ-029-2025 ГСИ. Штангенциркули DAMZi. Методика поверки
(с 02.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
99301-26: Описание типа
2026-99301-26.pdf
|
Скачать | 358.3 КБ | |
|
99301-26: Методика поверки
МП-КВЗ-029-2025
2026-mp99301-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Штангенциркули DAMZi (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров изделий, а также для измерений глубины.
Описание
Принцип действия штангенциркулей с отсчетом по нониусу двусторонние с глубиномером, двусторонних без глубиномера, односторонних без глубиномера основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей с отсчетом по круговой шкале двусторонних с глубиномером, односторонних без глубиномера, односторонних с глубиномером основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей с цифровым отсчетным устройством двусторонних с глубиномером, двусторонних без глубиномера, односторонних без глубиномера основан на преобразовании линейного перемещения рамки штангенциркуля в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству.
Штангенциркули изготавливаются в следующих модификациях:
ШЦ-1:с отсчетом по нониусу двусторонние с глубиномером,
ШЦ-II: с отсчетом по нониусу двусторонние без глубиномера,
ШЦ-III: с отсчетом по нониусу односторонние без глубиномера,
ШЦК-I: с отсчетом по круговой шкале двусторонние с глубиномером,
ШЦК-III: с отсчетом по круговой шкале односторонние без глубиномера,
ШЦКг-Ш: с отсчетом по круговой шкале односторонние с глубиномером,
ШЦЦ-I: с цифровым отсчетным устройством двусторонние с глубиномером,
ШЦЦ-II: с цифровым отсчетным устройством двусторонние без глубиномера,
ШЦЦ-III: с цифровым отсчетным устройством односторонние без глубиномера.
Пример условного обозначения модификаций штангенциркулей:
- для штангенциркулей ШЦ типа III с диапазоном измерений от 0 до 500 мм и значением отсчета по нониусу 0,02 мм: ШЦ-Ш-500-0,02;
- для штангенциркулей ШЦЦ типа II с диапазоном измерений от 0 до 300 мм с шагом дискретности цифрового отсчетного устройства 0,01 мм: ТПТЦЦ-П-300-0,01;
- для штангенциркулей ШЦК типа I с диапазоном измерений от 0 до 150 мм с ценой деления круговой шкалы 0,02 мм: ШЦК-1-150-0,02.
Штангенциркули с отсчетом по нониусу двусторонние с глубиномером состоят из штанги, рамки, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений внутренних размеров, глубиномера. Могут оснащаться устройством тонкой установки рамки или автозажимом.
Штангенциркули с отсчетом по нониусу двусторонние без глубиномера состоят из штанги, рамки, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройством тонкой установки рамки.
Штангенциркули с отсчетом по нониусу односторонние без глубиномера состоят из штанги, рамки, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройством тонкой установки рамки.
Штангенциркули с отсчетом по круговой шкале двусторонние с глубиномером состоят из отсчетного устройства с круговой шкалой, зажимного винта круговой шкалы, штанги, рамки, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений внутренних размеров, глубиномера, приводного ролика.
Штангенциркули с отсчетом по круговой шкале односторонние без глубиномера состоят из отсчетного устройства с круговой шкалой, штанги, рамки, зажимного винта круговой шкалы, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, приводного ролика.
Штангенциркули с отсчетом по круговой шкале односторонние с глубиномером состоят из отсчетного устройства с круговой шкалой, штанги, рамки, зажимного винта круговой шкалы, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, глубиномера, приводного ролика. У штангенциркулей с отсчетом по круговой шкале цвет циферблата не влияет на метрологические характеристики.
Штангенциркули с цифровым отсчетным устройством двусторонние с глубиномером состоят из рамки с установленным на нее цифровым отсчетным устройством, штанги, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений наружных размеров, глубиномера. На рамке находятся кнопки включения/выключения штангенциркуля, установки нуля. Питание штангенциркуля осуществляется от встроенного источника питания.
Штангенциркули с цифровым отсчетным устройством двусторонние без глубиномера состоят из рамки с установленным на нее цифровым отсчетным устройством, штанги, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройства тонкой установки рамки. На рамке находятся кнопки включения/выключения штангенциркуля, установки нуля. Питание штангенциркуля осуществляется от встроенного источника питания.
Штангенциркули с цифровым отсчетным устройством односторонние без глубиномера состоят из рамки с установленным на нее цифровым отсчетным устройством, штанги, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройства тонкой установки рамки. На рамке находятся кнопки включения/выключения штангенциркуля, установки нуля. Питание штангенциркуля осуществляется от встроенного источника питания.
Цветовое исполнение штанги штангенциркуля, круговой шкалы отсчетного устройства штангенциркуля и цифрового отсчетного устройства допускается окрашивать в цвет по заказу потребителя или по решению изготовителя в отличный от приведенного на рисунках 4-9. У штангенциркулей с цифровым отсчетным устройством губки с плоскими измерительными поверхностями для измерений наружных размеров могут быть оснащены твёрдосплавными измерительными поверхностями.
Штангенциркули с цифровым отсчетным устройством могут быть изготовлены из углепластика.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на лицевую и (или) оборотную сторону штанги и (или) на оборотную сторону рамки штангенциркуля методом лазерной гравировки или с помощью краски, в местах указанных на рисунке 10.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено. Общий вид штангенциркулей приведен на рисунках 1 - 9.

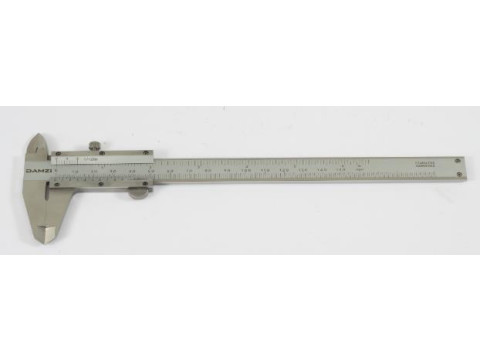

Рисунок 1 - Общий вид штангенциркулей модификации ШЦ-I
Рисунок 2 - Общий вид штангенциркулей модификации ШЦ-П
Рисунок 3 - Общий вид штангенциркулей модификации ТТТЦ-Ш
Рисунок 4 - Общий вид штангенциркулей модификации ШЦК-I
Рисунок 5 - Общий вид штангенциркулей модификации ШЦК-Ш
Рисунок 8 - Общий вид штангенциркулей модификации ШЦЦ-II
Рисунок 9 - Общий вид штангенциркулей ШЦЦ-Ш

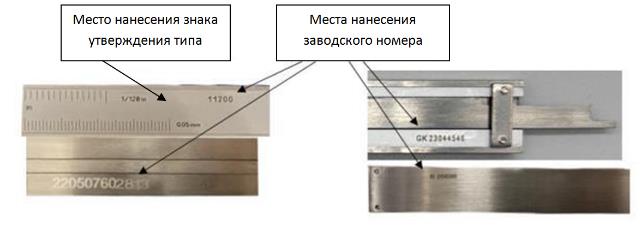

Рисунок 10 - Места нанесения заводских номеров и место нанесения знака утверждения типа
Рисунок 11 - Общий вид корпуса цифрового отсчетного устройства
Рисунок 12 - Общий вид штанг штангенциркулей
Программное обеспечение
Штангенциркули ШЦЦ имеют встроенное программное обеспечение, которое записывается в энергонезависимую память штангенциркуля при выпуске из производства и не может быть изменено в процессе эксплуатации. Конструкция штангенциркулей ШЦЦ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Диапазон измерений, значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), размер сдвинутых
до соприкосновения губок с цилиндрическими поверхностями
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм |
|
1 |
2 |
3 |
4 |
|
ШЦ-I |
от 0 до 70 |
0,05 |
_ |
|
от 0 до 100 |
0,02; 0,05 |
_ | |
|
от 0 до 150 |
0,02; 0,05; 0,1 |
_ | |
|
от 0 до 160 |
0,02; 0,05; 0,1 |
_ | |
|
от 0 до 200 |
0,02; 0,05; 0,1 |
_ | |
|
от 0 до 300 |
0,02; 0,05; 0,1 |
_ | |
|
ШЦ-II |
от 0 до 300 |
0,02; 0,05; 0,1 |
10 |
|
от 0 до 500 |
0,02; 0,05; 0,1 |
10 | |
|
от 0 до 600 |
0,02; 0,05; 0,1 |
10 | |
|
от 0 до 1000 |
0,02; 0,05; 0,1 |
20 | |
|
ШЦ-Ш |
от 0 до 300 |
0,02; 0,05; 0,1 |
10 |
|
от 0 до 500 |
0,02; 0,05; 0,1 |
10 | |
|
от 0 до 600 |
0,02; 0,05; 0,1 |
10 | |
|
от 0 до 1000 |
0,02; 0,05; 0,1 |
20 | |
|
от 0 до 1500 |
0,02; 0,05; 0,1 |
20; 30 | |
|
от 0 до 2000 |
0,02; 0,05; 0,1 |
20; 30 | |
|
ШЦК-I |
от 0 до 100 |
0,01; 0,02 |
_ |
|
от 0 до 150 |
0,01; 0,02 |
_ | |
|
от 0 до 200 |
0,01; 0,02 |
_ | |
|
от 0 до 300 |
0,01; 0,02 |
_ | |
|
ШЦК-Ш (ШЦКг-Ш) |
от 0 до 450 |
0,01; 0,02 |
10 |
|
от 0 до 500 |
0,01; 0,02 |
10 | |
|
от 0 до 600 |
0,01; 0,02 |
10 | |
|
от 0 до 1000 |
0,01; 0,02 |
20 | |
|
IIIIIII-I |
от 0 до 100 |
0,01 |
_ |
|
от 0 до 150 |
0,01 |
_ | |
|
от 0 до 150* |
0,01 |
_ | |
|
от 0 до 200 |
0,01 |
_ | |
|
от 0 до 300 |
0,01 |
_ | |
|
от 0 до 300* |
0,01 |
_ | |
|
ШЦЦ-II |
от 0 до 300 |
0,01 |
10 |
|
от 0 до 500 |
0,01 |
20 | |
|
от 0 до 600 |
0,01 |
20 | |
|
от 0 до 1000 |
0,01 |
20 | |
|
ШЦЦ-Ш |
от 0 до 300 |
0,01 |
10 |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
|
ШЦЦ-Ш |
от 0 до 500 |
0,01 |
20 |
|
от 0 до 600 |
0,01 |
20 | |
|
от 0 до 800 |
0,01 |
20 | |
|
от 0 до 1000 |
0,01 |
20 | |
|
от 0 до 1500* |
0,01 |
20 | |
|
от 0 до 1500 |
0,01 |
20 | |
|
от 0 до 2000* |
0,01 |
20 | |
|
от 0 до 2000 |
0,01 |
20 | |
|
*из углепластика | |||
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений
|
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности измерений наружных размеров, мм | |||||
|
При отсчете по нониусу, мм |
С ценой деления круговой шкалы, мм |
С шагом дискретности, мм | ||||
|
0,02 |
0,05 |
0,1 |
0,01 |
0,02 |
0,01 | |
|
от 0 до 70 |
_ |
±0,05 |
_ |
_ |
_ | |
|
от 0 до 100 |
±0,04 |
±0,1 |
±0,02 |
±0,03 |
±0,02 | |
|
от 0 до 150 |
±0,03 |
±0,04 |
±0,03 (±0,03*) | |||
|
от 0 до 160 |
_ |
_ |
_ | |||
|
от 0 до 200 |
±0,03 |
±0,04 |
±0,03 | |||
|
от 0 до 300 |
±0,03 (±0,03*) | |||||
|
от 0 до 450 |
_ |
_ |
_ |
±0,05 |
_ | |
|
от 0 до 500 |
±0,06 |
±0,10 |
_ |
±0,05 |
±0,05 | |
|
от 0 до 600 |
±0,10 |
_ |
±0,05 |
±0,05 | ||
|
от 0 до 800 |
_ |
±0,05 |
±0,05 | |||
|
от 0 до 1000 |
_ |
±0,07 |
±0,06 | |||
|
от 0 до 1500 |
±0,08 |
±0,15 |
±0,2 |
_ |
_ |
±0,11 (±0,09*) |
|
от 0 до 2000 |
_ |
_ |
±0,14 (±0,12*) | |||
*из углепластика
Таблица 3 - Пределы допускаемой абсолютной погрешности при измерении глубины
|
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности измерений глубины, мм | |||||
|
При отсчете по нониусу, мм |
С ценой деления круговой шкалы, мм |
С шагом дискретности, мм | ||||
|
0,02 |
0,05 |
0,1 |
0,01 |
0,02 |
0,01 | |
|
от 0 до 70 |
_ |
±0,05 |
_ |
_ |
_ |
_ |
|
от 0 до 100 |
±0,04 |
±0,1 |
±0,02 |
±0,03 |
±0,02 | |
|
от 0 до 150 |
±0,03 | |||||
|
от 0 до 160 |
_ |
_ | ||||
|
от 0 до 200 |
±0,05 |
±0,1 |
±0,02 |
±0,03 | ||
|
от 0 до 300 |
±0,04 | |||||
|
от 0 до 450 |
_ |
_ |
_ |
±0,10 |
_ | |
|
от 0 до 500 |
_ |
_ |
_ |
_ | ||
|
от 0 до 600 |
_ |
_ |
_ |
_ | ||
|
от 0 до 800 |
_ |
_ |
_ |
_ |
_ | |
|
от 0 до 1000 |
_ |
_ |
_ |
±0,10 |
_ | |
|
от 0 до 1500 |
_ |
_ |
_ |
_ |
_ | |
|
от 0 до 2000 |
_ |
_ |
_ |
_ |
_ | |
аблица 4 - Общие метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Отклонение от плоскостности и прямолинейности измерительных поверхностей штангенциркулей мм, не более |
0,02 |
|
Отклонение от параллельности плоских измерительных поверхностей губок для наружных измерений мм, не более |
0,05 |
|
Отклонение размера, сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
±0,03 |
|
Отклонение от параллельности сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
0,02 |
|
Расстояние между кромочными измерительными поверхностями губок для внутренних измерений, мм, не более |
10+0,07 ±и-0,03 |
|
Отклонение от параллельности кромочных измерительных поверхностей губок для внутренних измерений, мм, не более |
0,02 |
|
Требования к плоскостности относятся только к поверхностям шириной более 4 мм. | |
аблица 5 - Технические характеристики
|
Исполнение |
Диапазон измерений, мм |
Габаритные размеры, мм не более |
Масса, г не более | ||
|
Длина |
Высота |
Ширина | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ШЦ-I |
от 0 до 70 |
115 |
40 |
15 |
400 |
|
от 0 до 100 |
165 |
60 |
15 |
450 | |
|
от 0 до 150 |
240 |
80 |
20 |
550 | |
|
от 0 до 160 |
245 |
80 |
20 |
600 | |
|
от 0 до 200 |
300 |
90 |
20 |
820 | |
|
от 0 до 300 |
410 |
112 |
25 |
1000 | |
|
ШЦ-II |
от 0 до 300 |
410 |
112 |
25 |
1000 |
|
от 0 до 500 |
630 |
200 |
30 |
3500 | |
|
от 0 до 600 |
730 |
200 |
35 |
3600 | |
|
от 0 до 1000 |
1100 |
250 |
20 |
7550 | |
|
ШЦ-Ш |
от 0 до 300 |
450 |
120 |
25 |
1100 |
|
от 0 до 500 |
700 |
180 |
35 |
3500 | |
|
от 0 до 600 |
800 |
180 |
35 |
3600 | |
|
от 0 до 1000 |
1250 |
225 |
40 |
7550 | |
|
от 0 до 1500 |
1600 |
210 |
45 |
17500 | |
|
от 0 до 2000 |
2200 |
275 |
45 |
22500 | |
|
ШТ ЦК-I |
от 0 до 100 |
170 |
65 |
20 |
450 |
|
от 0 до 150 |
240 |
80 |
20 |
550 | |
|
от 0 до 200 |
290 |
90 |
25 |
820 | |
|
от 0 до 300 |
420 |
115 |
30 |
1000 | |
|
ШТ ЦК-III (ШЦКг-Ш) |
от 0 до 450 |
600 |
180 |
30 |
3500 |
|
от 0 до 500 |
630 |
180 |
30 |
3500 | |
|
от 0 до 600 |
730 |
180 |
35 |
3600 | |
|
от 0 до 1000 |
1100 |
190 |
40 |
7550 | |
|
ШЦЦ-I |
от 0 до 100 |
180 |
65 |
15 |
450 |
|
от 0 до 150 |
240 |
80 |
20 |
550 | |
|
от 0 до 150* |
240 |
80 |
20 |
450 | |
|
от 0 до 200 |
290 |
95 |
20 |
820 | |
|
от 0 до 300 |
400 |
110 |
20 |
1000 | |
|
от 0 до 300* |
400 |
110 |
20 |
800 | |
П Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ШЦЦ-II |
от 0 до 300 |
450 |
150 |
25 |
1100 |
|
от 0 до 500 |
700 |
240 |
30 |
1800 | |
|
от 0 до 600 |
800 |
240 |
35 |
3600 | |
|
от 0 до 1000 |
1250 |
300 |
45 |
6000 | |
|
ШЦЦ-Ш |
от 0 до 300 |
445 |
130 |
25 |
1100 |
|
от 0 до 500 |
670 |
200 |
35 |
1800 | |
|
от 0 до 600 |
770 |
220 |
35 |
3100 | |
|
от 0 до 800 |
1000 |
300 |
40 |
4500 | |
|
от 0 до 1000 |
1210 |
450 |
45 |
5050 | |
|
ШЦЦ-Ш |
от 0 до 1500* |
1600 |
500 |
45 |
9000 |
|
от 0 до 1500 |
1600 |
500 |
45 |
7500 | |
|
от 0 до 2000* |
2200 |
540 |
55 |
17000 | |
|
от 0 до 2000 |
2200 |
540 |
55 |
19000 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 | ||||
|
*из углепластика | |||||
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и (или) на лицевую сторону штанги штангенциркулей методом лазерной гравировки.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенциркуль DAMZi |
_ |
1 шт. |
|
Футляр |
_ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 6. «Порядок работы» паспорта штангенциркулей.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2018 г. № 2840
Стандарт предприятия CHENGDOU TFMATIC IMP. AND EXP. LTD «Штангенциркули DAMZI»
