Штангенциркули GRIFF

Назначение

Штангенциркули GRIFF (далее - штангенциркули) предназначены для измерений наружных и внутренних размеров деталей, а также глубин.

Описание

Принцип действия штангенциркулей с отсчетом по нониусу основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.

Принцип действия штангенциркулей с отсчетом по круговой шкале основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.

Принцип действия штангенциркулей с цифровым отсчетным устройством основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет показаний производится по цифровому отсчетному устройству, на котором имеются кнопки, с помощью которых осуществляется ряд специальных функций. Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).

Штангенциркули изготавливаются в семи модификациях:

- ШЦ-I - двусторонние с глубиномером, со значением отсчета по нониусу (два варианта исполнения: с рамкой, соединенной винтами или с цельнофрезерованной рамкой) 0,02; 0,05; 0,1 мм, включая следующие исполнения: ШЦ-1-125 0,02; ШЦ-1-150 0,02; ШЦ-1-200 0,02; ШЦ-1-250 0,02; ШЦ-1-300 0,02; ШЦ-1-125 0,05; ШЦ-1-150 0,05; ШЦ-1-200 0,05; ШЦ-1-250 0,05; ШЦ-1-300 0,05; ШЦ-1-125 0,1; ШЦ-1-150 0,1; ШЦ-1-200 0,1; ШЦ-1-250 0,1; ШЦ-1-300 0,1;

- ШЦ-II - двусторонние, со значением отсчета по нониусу 0,02; 0,05; 0,1 мм, включая следующие исполнения: ШЦ-П-250 0,02; ШЦ-11-300 0,02; ШЦ-П-400 0,02; ШЦ-П-500 0,02; ШЦ-П-630 0,02;  ШЦ-П-800 0,02;  ШЦ-11-1000 0,02; ШЦ-П-250 0,05; ШЦ-11-300 0,05;

ШЦ-11-400  0,05;  ШЦ-11-500 0,05;  ШЦ-П-630 0,05; ШЦ-11-800 0,05; ШЦ-11-1000  0,05;

ШЦ-П-250 0,1; ШЦ-11-300 0,1; ШЦ-11-400 0,1; ШЦ-11-500 0,1; ШЦ-П-630 0,1; ШЦ-11-800 0,1; ШЦ-11-1000 0,1;

- ШЦ-III - односторонние, со значением отсчета по нониусу 0,05; 0,1 мм, включая следующие исполнения: ШЦ-Ш-400 0,05; ШЦ-Ш-500 0,05; ШЦ-Ш-630 0,05; ШЦ-Ш-800 0,05; ШЦ-Ш-1000 0,05; ШЦ-Ш-1600 0,05; ШЦ-Ш-2000 0,05; ШЦ-Ш-3000 0,05; ШЦ-Ш-400 0,1; ШЦ-Ш-500 0,1; ШЦ-Ш-630 0,1; ШЦ-Ш-800 0,1; ШЦ-Ш-1000 0,1; ШЦ-Ш-1600 0,1; ШЦ-Ш-2000 0,1; ШЦ-Ш-3000 0,1;

- ШЦК-I - двусторонние с глубиномером, со значением отсчета по круговой шкале 0,01; 0,02 мм, включая следующие исполнения: ШТ ЦК-1-125 0,01; ШТЦК-1-150 0,01; ШТ ЦК-1-200 0,01; ШТ ЦК-1-300 0,01; ШТ ЦК-1-125 0,02; ШЦК-1-150 0,02; ШТ ЦК-1-200 0,02; ШТ ЦК-1-300 0,02;

- ШЦЦ-I - двусторонние с глубиномером, с цифровым отсчетным устройством с шагом дискретности 0,01 мм, включая следующие исполнения: ШЦЦ-1-100 0,01; ШЦЦ-1-125 0,01; ШЦЦ-1-150 0,01; ШЦЦ-1-200 0,01; ШЦЦ-1-250 0,01; ШЦЦ-1-300 0,01;

- ШЦЦ-II - двусторонние, с цифровым отсчетным устройством с шагом дискретности 0,01 мм, включая следующие исполнения: ШЦЦ-П-250 0,01; ШЦЦ-П-300 0,01; ШЦЦ-П-400 0,01; ШЦЦ-П-500 0,01; ШЦЦ-П-630 0,01; ШЦЦ-11-800 0,01; ШЦЦ-П-1000 0,01;

- ШТЦТЦ-Ш - односторонние, с цифровым отсчетным устройством с шагом дискретности 0,01 мм, включая следующие исполнения: ШЦЦ-Ш-400 0,01; ШЦЦ-Ш-500 0,01; ШЦЦ-Ш-630 0,01; ШЦЦ-Ш-800 0,01; ШЦЦ-Ш-1000 0,01; ШЦЦ-Ш-1600 0,01.

Модификации и исполнения штангенциркулей отличаются между собой диапазонами измерений, размерами губок и штанги и пределами допускаемой абсолютной погрешности измерений.

Штангенциркули модификаций ШЦ-I, ШЦК-I, ШЦЦ-I двусторонние с глубиномером состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, глубиномера, губок с кромочными измерительными поверхностями для измерений внутренних размеров, губок с плоскими измерительными поверхностями для измерений наружных размеров.

Штангенциркули модификаций ШЦ-II, ШЦЦ-II двусторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений наружных размеров, губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров, соответственно.

Штангенциркули модификаций ШЦ-III, ШЦЦ-III односторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров, соответственно.

Штангенциркули могут оснащаться устройством микроподачи для точного позиционирования рамки, а также могут иметь приводной ролик для удобства перемещения рамки. Измерительные поверхности губок для измерений наружных и внутренних размеров могут быть выполнены из твердых сплавов.

Штангенциркули модификаций ШЦ-II, ШЦЦ-II, ШЦ-Ш, ШТЦТЦ-Ш могут изготавливаться с увеличенным вылетом губок с плоскими измерительными поверхностями для измерений наружных размеров.

Общий вид штангенциркулей представлен на рисунках 1 - 8.

Цвета корпуса и кнопок управления цифрового отсчетного устройства не влияют на метрологические характеристики штангенциркуля и могут быть изменены изготовителем.

Заводской номер наносится на нерабочую часть лицевой поверхности штанги или на оборотную поверхность штанги в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, любым технологическим способом (наклейка, гравировка, штамп, краска). Места нанесения заводского номера представлены на рисунке 9.

_____„ ^*GRIFF _____ „ _____ ___ „

Товарный знак           наносится на нерабочую лицевую поверхность штанги

или циферблат круговой шкалы краской, методом лазерной маркировки или с помощью наклейки, а также может наноситься на футляр методом типографской печати или лазерной маркировки и на титульный лист паспорта методом типографской печати.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование штангенциркулей не предусмотрено.

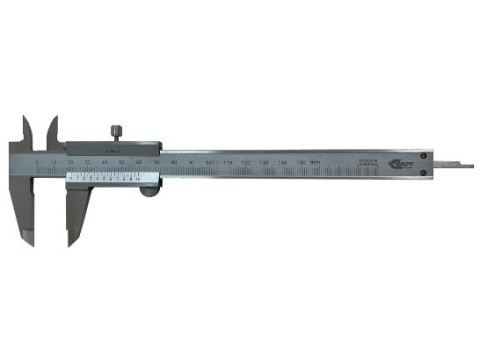

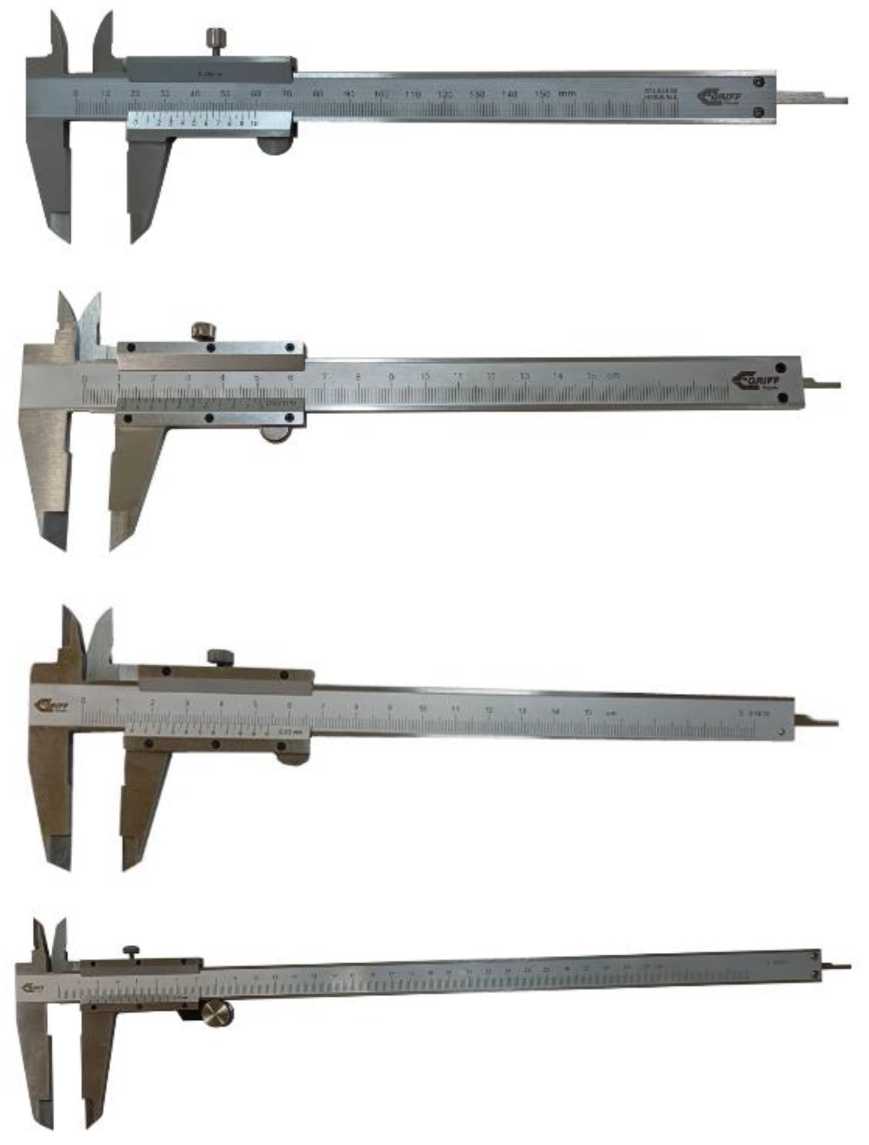

Рисунок 1 - Общий вид штангенциркулей модификации ТТТТЦ-I

Рисунок 2 - Общий вид штангенциркулей модификации ТТТТЦ-П

Рисунок 3 - Общий вид штангенциркулей модификации ШТ Ц-III

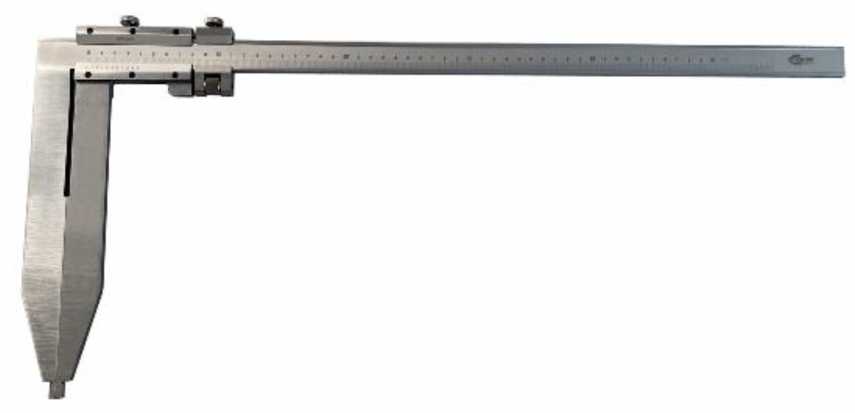

Рисунок 4 - Общий вид штангенциркулей модификации ШЦ-III с удлиненными губками

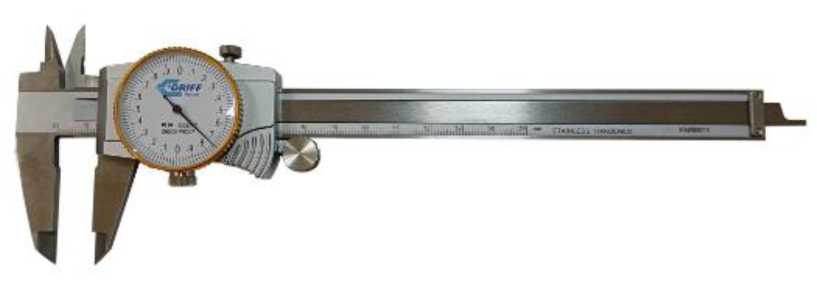

Рисунок 5 - Общий вид штангенциркулей модификации ШЦК-I

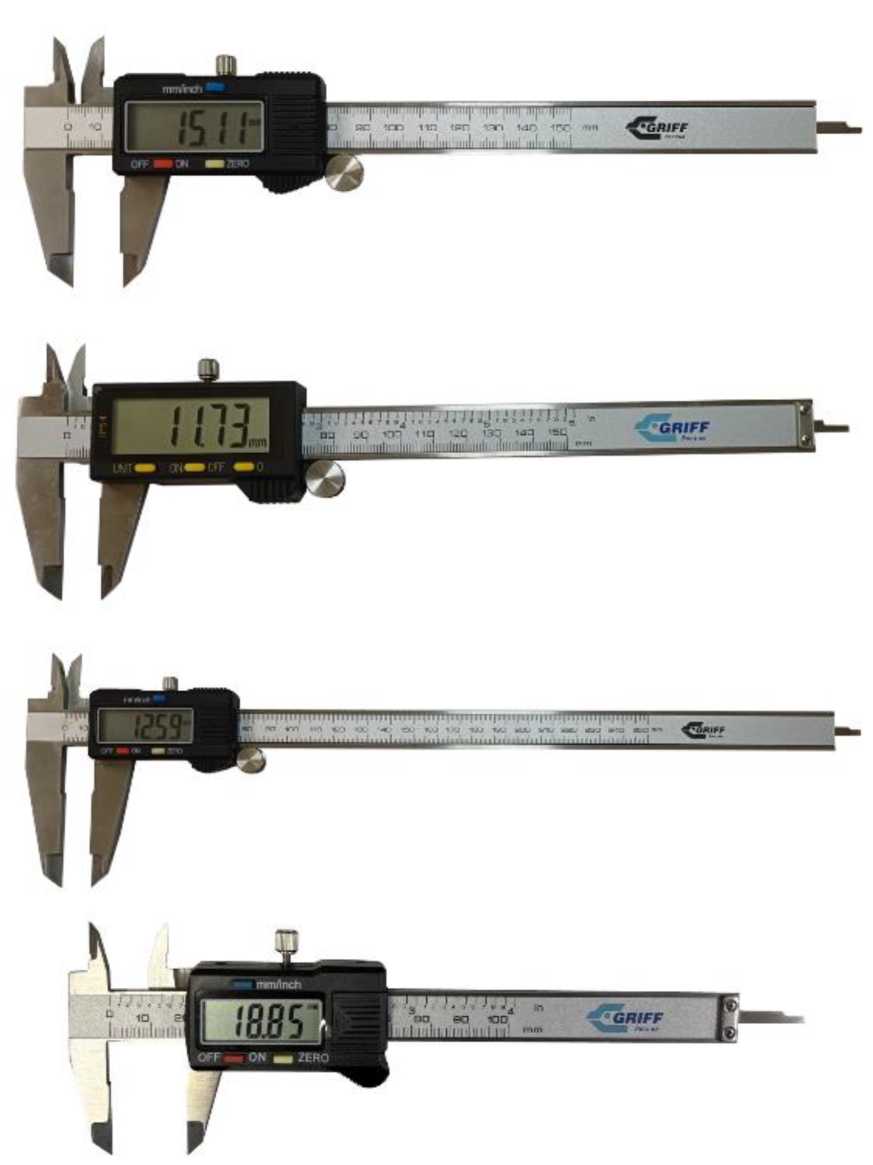

Рисунок 6 - Общий вид штангенциркулей модификации ТТТТЦЦ-I

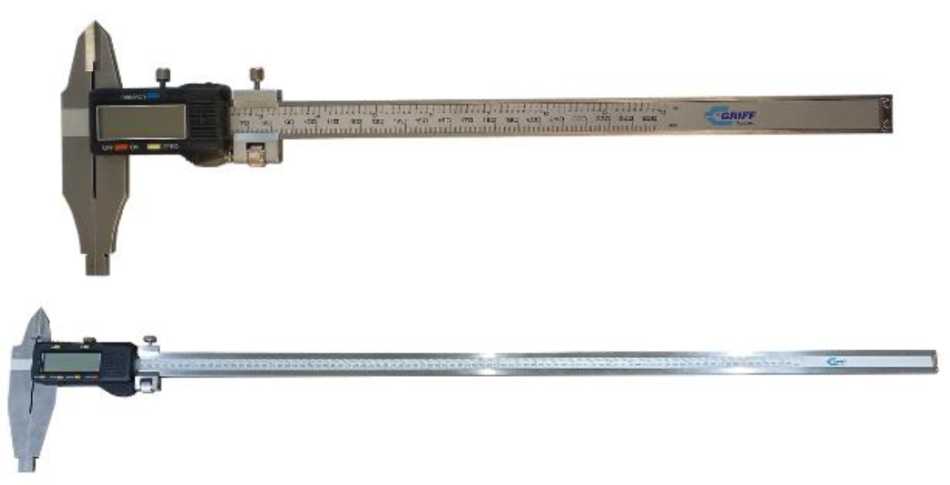

Рисунок 7 - Общий вид штангенциркулей модификации ТТТТЦЦ-II

Рисунок 8 - Общий вид штангенциркулей модификации ШТ ЦТ Ц-III

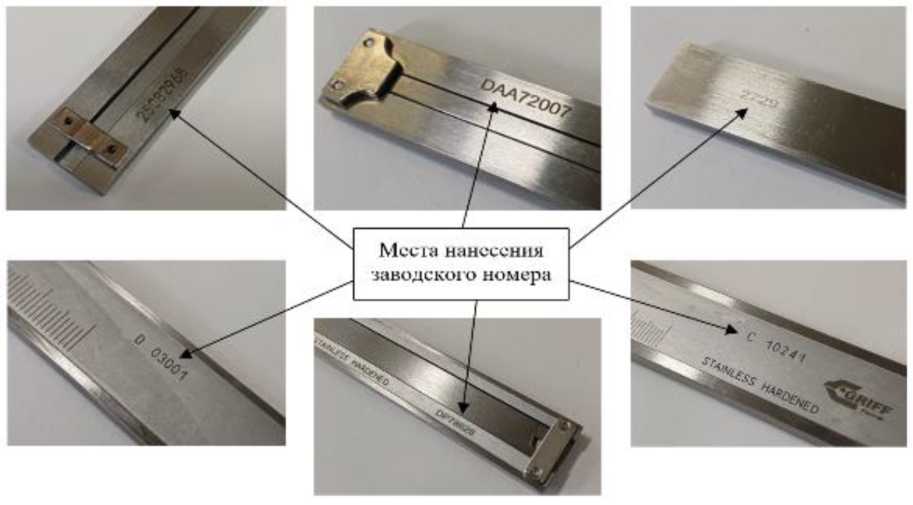

Рисунок 9 - Обозначение мест нанесения заводского номера на штангенциркули

Программное обеспечение

Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Технические характеристики

Таблица 1 - Метрологические характеристики штангенциркулей с отсчетом по нониусу

Продолжение таблицы 1

1

* Нижний предел диапазона измерений установлен для измерений наружных размеров;

** Для модификаций с двумя диапазонами вылета губок: второй диапазон - увеличенный вылет губок.__________________________________________________

* Нижний предел диапазона измерений установлен для измерений наружных размеров.

Таблица 3 - Метрологические характеристики штангенциркулей с цифровым отсчетным устройством________________________________________________________________________

* Нижний предел диапазона измерений установлен для измерений наружных размеров;

** Для модификаций с двумя диапазонами вылета губок: второй диапазон - увеличенный вылет губок.

Таблица 4 - Метрологические и технические характеристики, условия эксплуатации

Таблица 5 - Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, габаритные размеры и масса штангенциркулей

Таблица 6 - Длина вылета губок штангенциркулей

Продолжение таблицы 6

Таблица 7 - Показатели надежности

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность

Таблица 8 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 7 «Порядок работы» паспортов штангенциркулей GRIFF.

Нормативные документы

Приказ Росстандарта от 29.12.2018 № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

Стандарт предприятия SHANGHAI UNI-STAR INDUSTRIAL & TRADING CO., LTD. Штангенциркули GRIFF
