Трансформаторы тока (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99308-26 | |||||||||||||||||||||||||||
| Действует | по 02.09.2031 | |||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||
| Модификации |
ТХ1Х2-НТЗ-(ХХ3)-IV-Х4Х5Х6Х7Х8 - (Х/Х/Х9) - (Х/Х/Х10) - Х11/Х12Х13Х14Х15(Х16), где Т - трансформатор тока Х1 - особенности конструкции Х2 - тип корпуса НТЗ - зарегистрированный товарный знак изготовителя (ХХ3) - номинальное напряжение, кВ IV - категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920-89 Х4 - конструктивное исполнение Х5 - исполнение по длине корпуса Х6 - исполнение выводов вторичных обмоток Х7 - исполнение с переключением Х8 - исполнение с барьерами (Х/Х/Х9) - для измерительных обмоток: класс точности и номинальный коэффициент безопасности приборов (Fs). Для защитных обмоток: класс точности и номинальная предельная кратность (Х/Х/Х10) - номинальная вторичная нагрузка, В-А Х11 - номинальный первичный ток, А Х12 - номинальный вторичный ток, А Х13 - односекундный (трехсекундный - для ТШЛ-НТЗ-10, ТШЛ-НТЗ-20, ТШЛ-НТЗ-35) ток термической стойкости, кА Х14 - климатическое исполнение по ГОСТ 15150-69 Х15 - категория размещения по ГОСТ 15150-69 (Х16) - дополнительная информация На испытания представлены: ТОЛ-НТЗ-10-IV-11-1Fs10/3Fs50/10Р2-10/10/30-300/1 31,5кА Т1 ТОЛ-НТЗ-35-IV-21-0,5Fs10/5Fs10/10Р10-20/20/100-2000/5 100кА УХЛ1 ТПЛ-НТЗ-10-11В-0,5Fs10/10Р10-10/15-5/5 2кА УХЛ2 ТПЛ-НТЗ-35-32А-0,2SFs10/0,5Fs2/10Р20-5/10/15-600/5 40кА Т2 ТШЛ-НТЗ-0,66-11А-0,2Fs10/10Р10-10/15-3000/5 40кА УХЛ2 ТШЛ-НТЗ-35-21А-0,5Fs15/10Р100-20/5-8000/5 175кА УХЛ2 ТШП-НТЗ-0,66-13-0,5Fs5/10Р10-1/2-100/5 20кА У2 ТШП-НТЗ-0,66-22-0,5SFs10/5Р10-3/2,5-500/5 40кА У2 |
|||||||||||||||||||||||||||
| Приказы |
№1774 от
02.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e41fcad8-175f-d5b4-37ec-34295189a53f | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
ООО «НТЗ «Волхов», РОССИЯ, Новгородская обл., г. Великий Новгород, ул. Северная, д. 19
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки
(с 02.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
для модификаций с номинальным напряжением до 1 кВ,
8 лет
для модификаций с номинальным напряжением от 1 до 35 кВ
|
| Зарегистрировано поверок | |
| Актуальность информации | 11.10.2026 |
Поверители
Скачать
|
99308-26: Описание типа
2026-99308-26.pdf
|
Скачать | 502.1 КБ |
Описание типа
Назначение
Трансформаторы тока (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, в открытые распределительные устройства (ОРУ), а также сборные камеры одностороннего обслуживания (КСО) и являются комплектующими изделиями.
Трансформаторы состоят из магнитопроводов и обмоток, выполненных в едином корпусе, обеспечивающим основную изоляцию и защиту обмоток от климатических и механических воздействий.
Трансформаторы изготавливаются в виде модификаций ТОЛ, ТПЛ, ТШЛ, ТШП и ряда конструктивных исполнений, отличающихся формой и материалом корпуса, значением номинального напряжения, номинальным первичным током, габаритными размерами и массой.
На все трансформаторы, за исключением исполнения выводов вторичных обмоток «С» (выводы вторичных обмоток выполнены из гибкого провода), устанавливается прозрачная крышка с возможностью пломбирования для защиты выводов вторичных обмоток от несанкционированного доступа.
На трансформаторах имеется табличка технических данных.
Модификации и конструктивное исполнение трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.

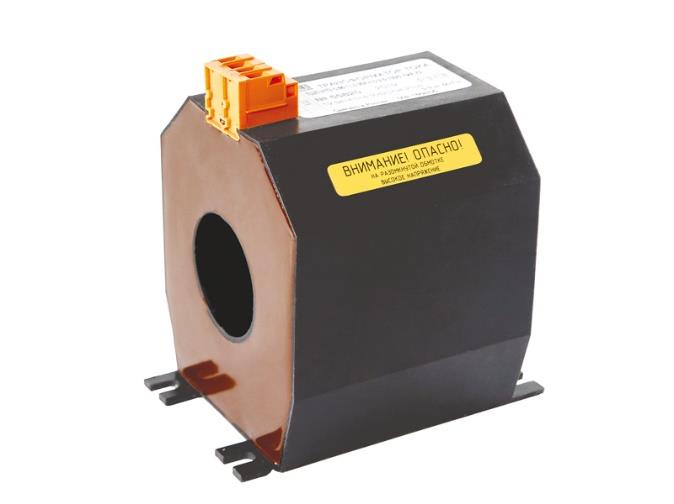

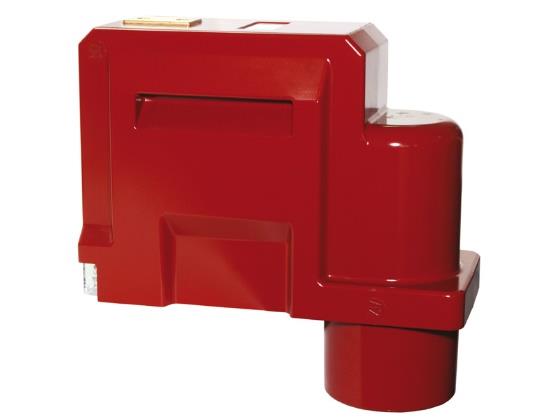

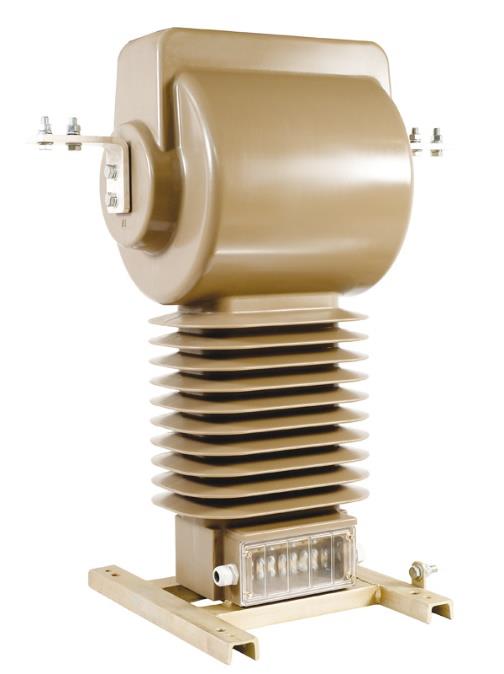

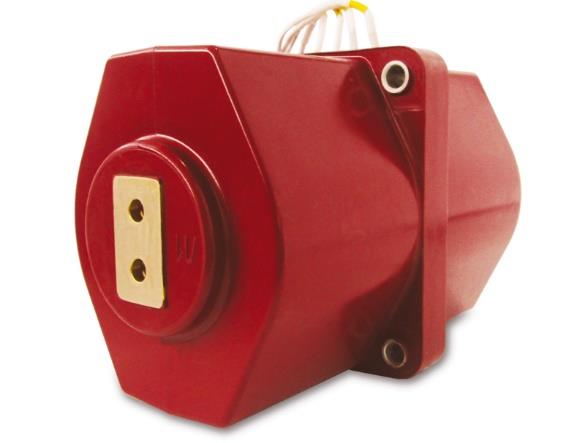

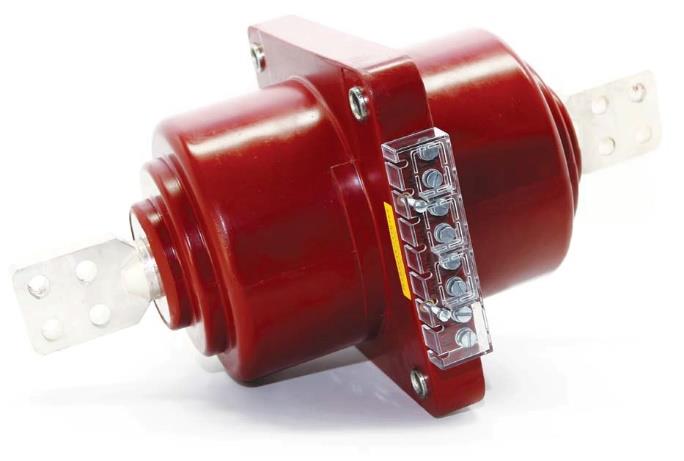

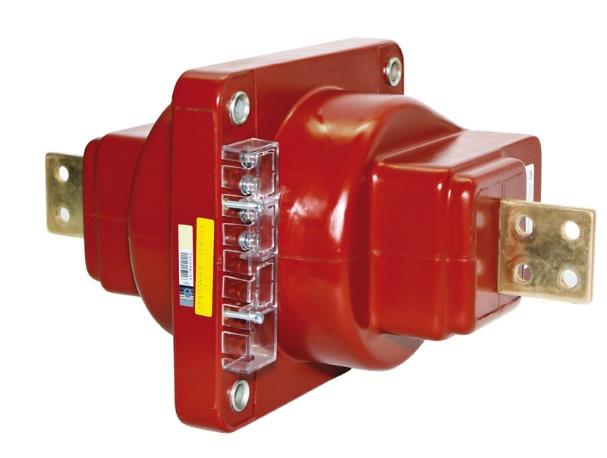

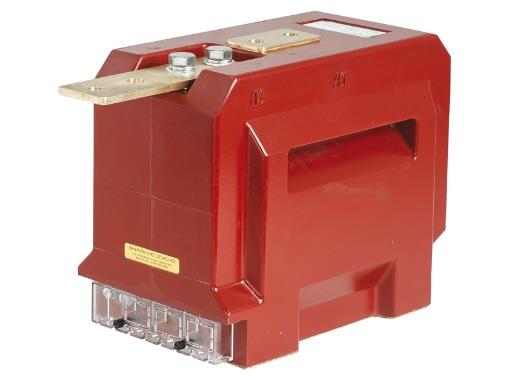

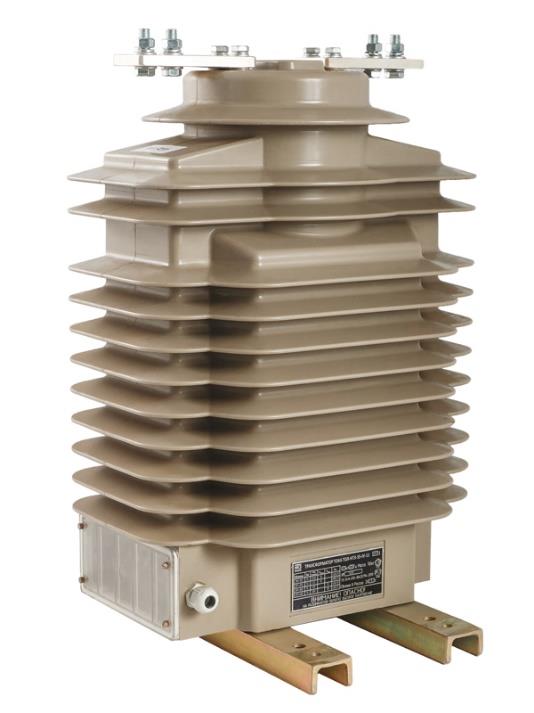

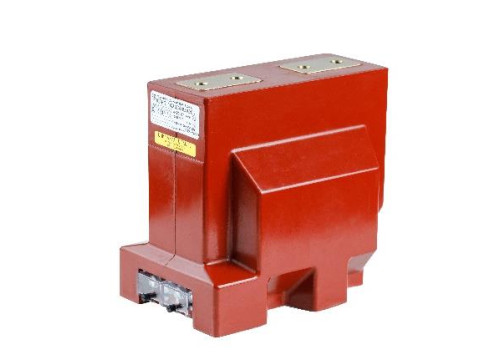

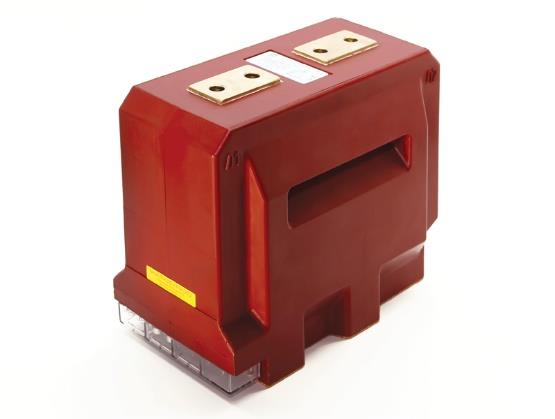

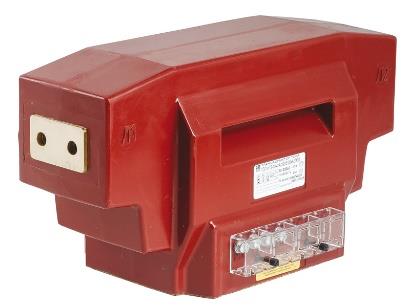

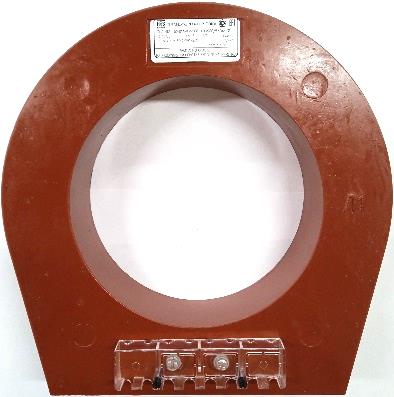

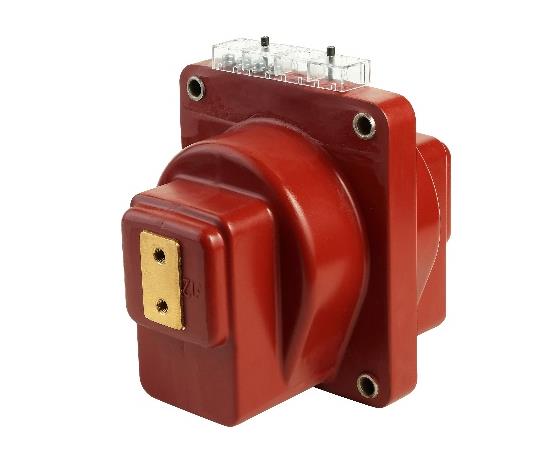

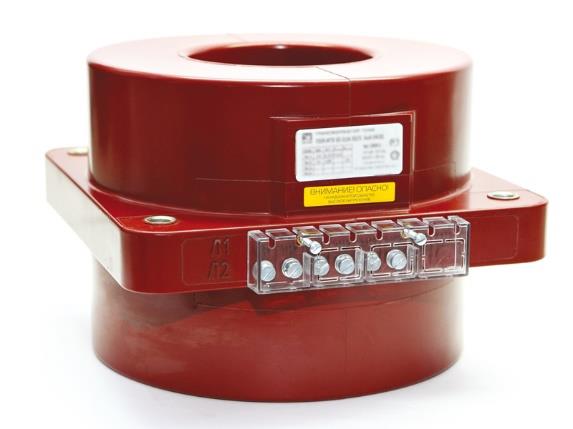

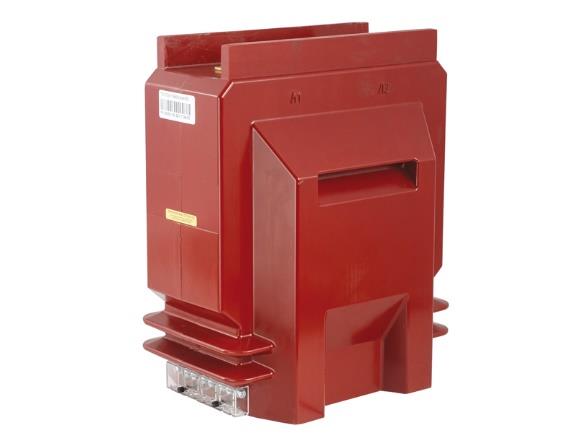

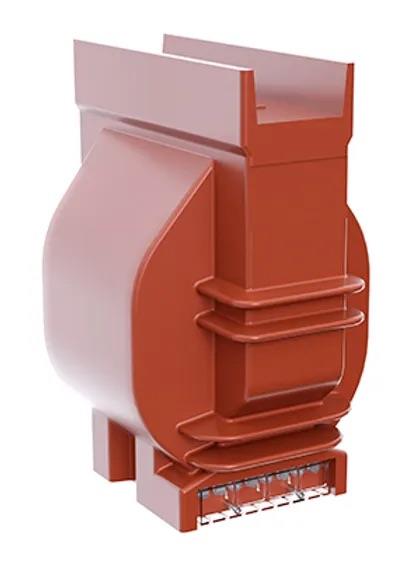

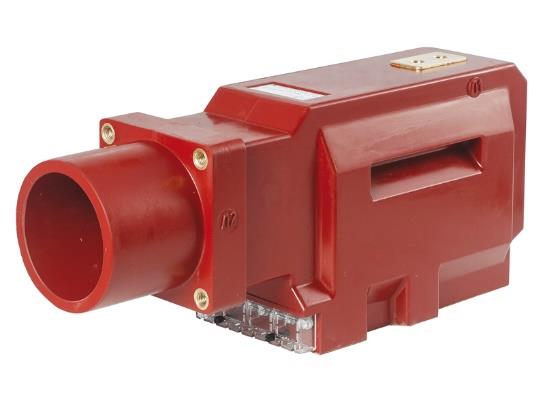

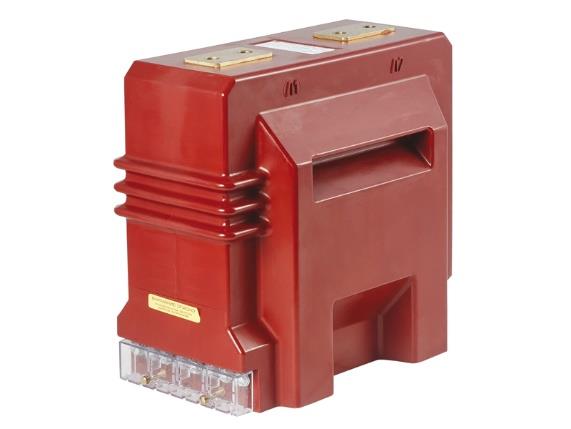

Общий вид трансформаторов представлен на рисунках 2 - 5.
Схема пломбировки от несанкционированного доступа представлена на рисунках 2, 4, 5.
Нанесение знака поверки на трансформаторы не предусмотрено.
Обозначение места нанесения знака утверждения типа представлено на рисунках 2, 4 - 6.
Место нанесения заводских номеров - на табличке технических данных; способ нанесения - типографская печать, трафаретная печать или лазерная гравировка; формат - цифровой код, состоящий из арабских цифр. Обозначение места нанесения заводских номеров представлено на рисунках 2, 4 - 6.
Рабочее положение в пространстве трансформаторов категории размещения 1 по ГОСТ 15150-69 - вертикальное, категории размещения 2 по ГОСТ 15150-69 - любое.
Х Х -НТЗ-ХХ-IV-X Х Х Х Х - Х/Х/Х - Х/Х/Х - Х/Х Х Х Х (Х)
|
Дополнительная информация | |||||
|
Категория размещения по ГОСТ 15150-69 | |||||
|
Климатическое исполнение по ГОСТ 15150-69 | |||||
|
Односекундный (трехсекундный - для ТШЛ-НТЗ-10, ТШЛ-НТЗ-20, ТШЛ-НТЗ-35) ток термической стойкости, кА | |||||
|
Номинальный вторичный ток, А | |||||
|
Номинальный первичный ток, А | |||||
Номинальная вторичная нагрузка, 1ГА
Для измерительных обмоток:
Класс точности и номинальный коэффициент безопасности
приборов (Fs);
Для защитных обмоток:
Класс точности и номинальная предельная кратность_____________
Исполнение с барьерами
(Б) - при наличии__________________
Исполнение с переключением
(П, К) - при наличии
Исполнение выводов вторичных обмоток
(А, В, С, D, М, Н) - при наличии Исполнение по длине корпуса
(от 0 до 9)____________________________
Конструктивное исполнение
(от 0 до 9)____________________________
Категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920-89. Указывается только для трансформаторов категории размещения 1 по ГОСТ 15150-69 Номинальное напряжение, кВ (0,66; 10; 20; 35)
Зарегистрированный товарный знак изготовителя
|
Тип корпуса (Л - литой, П - пластмассовый) | ||
|
Особенности конструкции (О - опорный, П - проходной, Ш - шинный) | ||
|
Трансформатор тока | ||
Рисунок 1 - Структура условного обозначения трансформаторов тока
Место пломбировки
Место нанесения
заводских номеров
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид трансформаторов тока модификации ТПЛ
Место пломбировки
Место нанесения знака утверждения типа
Место нанесения заводских номеров
Рисунок 4 - Общий вид трансформаторов тока модификации ТШЛ
Место нанесения заводских номеров
Место нанесения знака утверждения типа
заводских номеров
Место нанесения
Место нанесения
утверждения типа
Рисунок 6 - Место нанесения знака утверждения типа и заводских номеров
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | |||
|
ТОЛ |
ТПЛ |
ТШЛ |
ТШП | |
|
Номинальное напряжение, кВ |
от 10 до 35 |
от 0,66 до 35 |
0,66 | |
|
Номинальный первичный ток, А |
от 5 до 8000 включ. | |||
|
Номинальный вторичный ток, А |
1; 5 | |||
|
Количество вторичных обмоток |
до 6 включ. | |||
|
Номинальная вторичная нагрузка, В^А - с коэффициентом мощности cos ф2 = 1 - с коэффициентом мощности cos ф2 = 0,8 |
от 1 до 2,5 включ. от 3 до 100 включ. | |||
|
Класс точности 1) вторичных обмоток: - для измерений и учета - для защиты |
0,2; 0,2S; 0,5; 0,5S; 1; 3; 5 5Р;10Р | |||
|
Номинальная предельная кратность вторичных обмоток для защиты, Кном |
от 2 до 100 | |||
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, КБном |
от 2 до 50 | |||
|
Номинальная частота напряжения сети, Гц |
50 или 60 2) | |||
Примечания:
1) - трансформаторы изготавливаются с одним значением класса точности и одним
соответствующим ему значением номинальной мощности в соответствии с заказом; 2) - для экспортных поставок.
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, (длинахширинахвысота) |
от 105х66х140 до 750x470x890 |
|
Масса, кг |
от 2,2 до 170 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1, диапазон рабочих температур от -60 до +70 °С 1), относительная влажность воздуха 100 % при +25 °С; Т1, диапазон рабочих температур от -10 до +80 °С 1), относительная влажность воздуха 100 % при +35 °С; УХЛ2, диапазон рабочих температур от -60 до +55 °С 2); |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У2, диапазон рабочих температур от -50 до +45 °С 2); Т2, диапазон рабочих температур от -10 до +60 °С 2) |
|
Примечания: 1) - верхнее рабочее значение температуры окружающего воздуха с учетом нагрева поверхности трансформаторов солнцем; 2) - верхнее рабочее значение температуры окружающего воздуха с учетом нагрева воздуха внутри КРУ. | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка до отказа, ч, не менее |
5-105 |
Знак утверждения типа
наносится на табличку технических данных трансформаторов типографским способом, способом трафаретной печати или способом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТУ 27.11.42-035-30425794-2026 |
1 шт. |
|
Паспорт |
0.НТЗ.486.001РБ ПС; 0.НТЗ.486.007РБ ПС; 0.НТЗ.486.008РБ ПС; 0.НТЗ.486.013РБ ПС; 0.НТЗ.486.014РБ ПС; 0.НТЗ.486.033РБ ПС; 0.НТЗ.486.051РБ ПС |
1 экз. |
|
Руководство по эксплуатации |
0.НТЗ.142.001РБ РЭ; 0.НТЗ.142.007РБ РЭ; 0.НТЗ.142.008РБ РЭ; 0.НТЗ.142.013РБ РЭ; 0.НТЗ.142.014РБ РЭ; 0.НТЗ.142.033РБ РЭ; 0.НТЗ.142.051РБ РЭ |
1 экз. 1) |
|
Примечание 1) - размещено в свободном доступе на техническом портале https://intzv.ru ООО «НТЗ «Волхов» и предоставляется по запросу. | ||
Сведения о методах измерений
приведены в руководствах по эксплуатации 0.НТЗ.142.001РБ РЭ, 0.НТЗ.142.007РБ РЭ, 0.НТЗ.142.008РБ РЭ, 0.НТЗ.142.013РБ РЭ, 0.НТЗ.142.014РБ РЭ, 0.НТЗ.142.033РБ РЭ, 0.НТЗ.142.051РБ РЭ в разделе 3 «Устройство и Методика (методы) измерений».
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»
ТУ 27.11.42-035-30425794-2026 «Трансформаторы тока. Технические условия»
