Расходомеры-счетчики вихревые VY
| Номер в ГРСИ РФ: | 99320-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Yokogawa Electric Corporation", Япония |

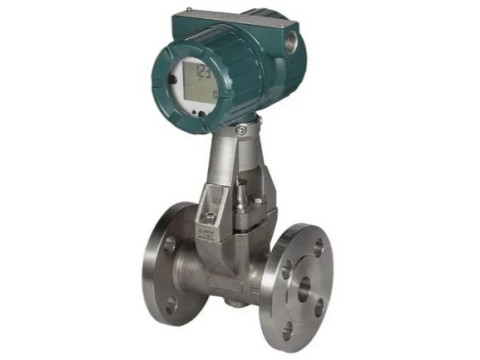

Расходомеры-счетчики вихревые VY (далее - расходомеры-счетчики) предназначены для измерений объемного расхода и объема жидкости, газа и водяного пара.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99320-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Расходомеры-счетчики вихревые | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | VY | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
интегрированное исполнение исполнение с вынесенным ЭБ исполнение с двойным ЭБ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1824 от
09.09.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | fbc31e07-bd5a-1b57-b735-537a452b99d8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Завод-изготовитель "Yokogawa Electric China Co., Ltd.", КИТАЙ, No.365 Xing Long Street, Suzhou Industrial Park, Jiangsu 215126
Поверка
| Методика поверки / информация о поверке |
МП-1205-2026 ГСИ. Расходомеры-счетчики вихревые VY. Методика поверки
(с 09.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
При измерении объемного расхода (объема) газа, пара
5 лет
При измерении объемного расхода (объема) жидкости
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99320-26: Описание типа
2026-99320-26.pdf
|
Скачать | 133.3 КБ | |
|
99320-26: Методика поверки
МП-1205-2026
2026-mp99320-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Расходомеры-счетчики вихревые VY (далее - расходомеры-счетчики) предназначены для измерений объемного расхода и объема жидкости, газа и водяного пара.
Описание
Расходомеры-счетчики состоят из первичного преобразователя (далее - ПП) и электронного блока (далее - ЭБ).
В ПП установлено тело обтекания. В результате взаимодействия потока и тела обтекания за последним образуются вихри (дорожка Кармана). Частота следования вихрей дорожки Кармана пропорциональна скорости потока и, следовательно, расходу. Возникновение вихрей приводит к соответствующим колебаниям давления измеряемой среды, которые воспринимает чувствительный элемент. Электрические сигналы с чувствительного элемента поступают в ЭБ. После обработки измерительная информация отображается на дисплее, передается посредством импульсного сигнала или сигнала силы постоянного тока от 4 до 20 мА.
Расходомеры-счетчики изготовлены в интегрированном исполнении, исполнении с вынесенным ЭБ, исполнении с двойным ЭБ.
К средствам измерений данного типа относятся расходомеры-счетчики вихревые VY:
- интегрированное исполнение, зав. №№ S20260101, S20260102, S20260103, S20260104, S20260105, S20260106, S20260107, S20260108, S20260109, S20260110, S20260111, S20260112,
S20260113, S20260114, S20260115, S20260116, S20260117, S20260118, S20260119, S20260120,
S20260121, S20260122, S20260123, S20260124, S20260125, S20260126, S20260129, S20260130,
S20260131, S20260134, S20260135, S20260136, S20260137, S20260138, S20260140, S20260211,
S20260215, S20260216, S20260217, S20260219, S20260220, S20260221, S20260222, S20260223,
S20260224, S20260225, S20260227, S20260228, S20260229, S20260230, S20260231, S20260232,
S20260233, S20260234, S20260235, S20260236, S20260237, S20260238, S20260239, S20260240, S20260241, S20260242, S20260243, S20260244, S20260245, S20260246, S20260247, S20260248,
S20260249, S20260250, S20261110, S20261111, S20261112, S20261113, S20280135, S20280142,
S20280139, S20280132, S20280145, S20280140, S20280141, S20280155, S202801149, S202801133, S20280136, S20280158, S20280160, S20280159, S20280156, S20280320, S20280292, S20280319,
S20280317, S20280295, S20280298, S20280324, S20280325, S20280296, S20280299, S20280285,
S20280288, S20280280, S20280284, S20280287, S20270123, S20270132, S20270125, S20270118,
S20270119, S20270124, S20270129, S20270130, S20270115, S20270110, S20270117, S20270112,
S20270111, S20270138, S20270136, S20270678, S20270530, S20270672, S20270670, S20270535,
S20270539, S20270676, S20270537, S20270480, S20270482, S20270481, S20270580, S20270588,
S20270584, S20270587, S20280876, S20280879, S20280883, S20280885, S20280871, S20280870,
S20280761, S20280764, S20280873, S20280540, S20280549, S20280547, S20280884, S20280430,
S20280436, S20240540;
- исполнение с вынесенным ЭБ, зав. №№ S20260127/S20260141, S20260128/S20260142, S20260132/S20260143, S20260133/S20260144, S20260139/S20260145, S20260210/S20260251, S20260212/S20260252, S20260213/S20260253, S20260214/S20260254, S20260218/S20260255, S20260226/S20260256;
- исполнение с двойным ЭБ, зав. №№ S20261114-1/S20261114-2, S20261115-1/S20261115-2, S20261116-1/S20261116-2, S20261117-1/S20261117-2, S20261118-1/S20261118-2,
S20261119-1/S20261119-2.
Заводской номер расходомеров-счетчиков интегрированного исполнения в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен способом лазерной гравировки на табличку, расположенную на корпусе.
Заводской номер расходомеров-счетчиков исполнения с вынесенным ЭБ в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, состоит из заводских номеров ПП и ЭБ, которые нанесены способом лазерной гравировки на таблички, расположенные на верхней части корпусов ПП и ЭБ.
Заводской номер расходомеров-счетчиков исполнения с двойным ЭБ в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, состоит из заводских номеров каждого ЭБ, которые нанесены способом лазерной гравировки на таблички, расположенные на верхней части корпуса ЭБ.
Пломбирование расходомеров-счетчиков не предусмотрено.
Нанесение знака поверки на расходомеры-счетчики не предусмотрено.
Место нанесения заводского номера
а б в

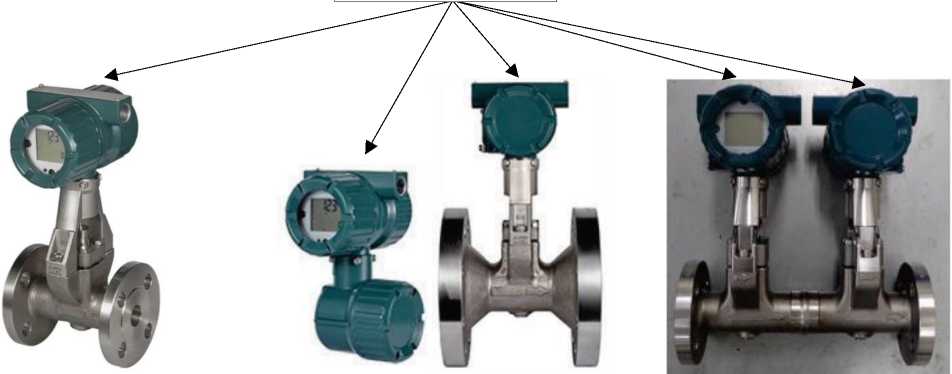

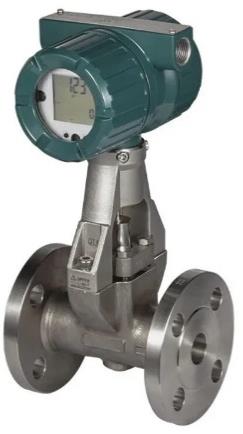

Рисунок 1 - Общий вид расходомеров-счетчиков и места нанесения заводского номера а - интегрированное исполнение, б - исполнение с вынесенным ЭБ, в - исполнение с двойным ЭБ
Программное обеспечение
Расходомеры-счетчики имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных величин в значение объемного расхода, формирования выходных сигналов и самодиагностики. ПО загружается в расходомеры-счетчики на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
R1.XX.XX1) |
|
Цифровой идентификатор ПО |
_ |
|
Алгоритм вычисления цифрового идентификатора ПО |
_ |
|
1) «X» не относится к метрологически значимой части и может принимать значения от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости, м3/ч1): | |
|
- DN 15 |
от 0,85 до 6 |
|
- DN 25 |
от 1,5 до 17,6 |
|
- DN 40 |
от 2,3 до 44 |
|
- DN 50 |
от 2,9 до 70,6 |
|
- DN 80 |
от 5,5 до 142 |
|
- DN 100 |
от 8,5 до 248 |
|
- DN 150 |
от 19,1 до 500 |
|
- DN 200 |
от 39,6 до 500 |
|
- DN 250 |
от 70,7 до 500 |
|
- DN 300 |
от 102 до 500 |
|
Диапазон измерений объемного расхода водяного пара и газа при рабочих условиях, м3/ч 1): | |
|
- DN 15 |
от 5,2 до 50,8 |
|
- DN 25 |
от 10,9 до 141,3 |
|
- DN 40 |
от 23,2 до 361,9 |
|
- DN 50 |
от 36,2 до 565,4 |
|
- DN 80 |
от 92,5 до 1447,6 |
|
- DN 100 |
от 144,5 до 2261,9 |
|
- DN 150 |
от 325 до 5089,3 |
|
- DN 200 |
от 692,6 до 9047,7 |
|
- DN 250 |
от 1263,1 до 14137,1 |
|
- DN 300 |
от 1818,8 до 16000 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, %: - DN 15 - DN 25 - DN 40, DN 50, DN 80, DN 100 - DN 150, DN 200, DN 250, DN 300 |
±1,0 при 20000 < Re < 2000xDN; ±0,75 при 2000xDN < Re ±1,0 при 20000 < Re < 1500xDN; ±0,75 при 1500xDN < Re ±1,0 при 20000 < Re < 1000xDN; ±0,75 при 1000xD < Re ±1,0 при 40000 < Re < 1000xDN; ±0,75 при 1000xDN < Re |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема водяного пара и газа при рабочих условиях, % |
±1,0 при V < 35 ±1,5 при 35 < V < 80 |
|
Пределы допускаемой приведенной погрешности преобразования значения измеряемого объемного расхода в выходной токовый сигнал от 4 до 20 мА, % от разности между максимальным и минимальным значениями диапазона измерений |
±0,1 |
|
1) Диапазон измерений может быть перенастроен внутри указанного диапазона измерений. Фактический диапазон измерений приведен в паспорте. Примечание Введены следующие обозначения: DN - диаметр условного прохода, мм; Re - число Рейнольдса; V - скорость потока, м/с. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 10,5 до 30,0 |
|
Температура измеряемой среды, °C1) |
от -40 до +450 |
|
Избыточное давление измеряемой среды, МПа, не более |
10 |
|
Условия эксплуатации: - температура окружающей среды, °C1) - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +85 80 от 84,0 до 106,7 |
|
Габаритные размеры расходомеров-счетчиков в интегрированном исполнении, мм, не более1): - длина - ширина - высота |
от 130 до 400 от 95 до 521 от 271 до 736 |
|
Габаритные размеры расходомеров-счетчиков исполнения с двойным ЭБ, мм, не более1): - длина - ширина - высота |
от 228 до 313 от 95 до 156 от 280 до 345 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры ЭБ расходомеров-счетчиков исполнения с вынесенным ЭБ, мм, не более1): - длина - ширина - высота |
142,5 125 217,5 |
|
Габаритные размеры ПП расходомеров-счетчиков исполнения с вынесенным ЭБ, мм, не более1): - длина - ширина - высота |
от 170 до 375 от 124 до 420 от 322 до 599 |
|
Масса расходомеров-счетчиков в интегрированном исполнении и исполнении с двойным ЭБ, кг, не более1) |
от 4,7 до 405 кг |
|
Масса ЭБ расходомеров-счетчиков исполнения с вынесенным ЭБ, кг, не более1) |
3,5 |
|
Масса ПП расходомеров-счетчиков исполнения с вынесенным ЭБ, кг, не более1) |
от 8,4 до 139,5 кг |
|
1) Фактические значения приведены в паспорте. | |
Знак утверждения типа
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Расходомер-счетчик вихревой |
VY |
1 |
|
Паспорт |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
Сведения о методах измерений
приведены в разделе 1 «Основные сведения об изделии» паспорта.
Нормативные документы
Приказ Росстандарта от 19.05.2026 № 936 «Об утверждении Государственного первичного специального эталона единиц массы и объёма нефтепродуктов в потоке, массового и объёмного расходов нефтепродуктов, массового расхода криогенной жидкости и Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, массового и объёмного расходов жидкости»
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
