Твердомеры Бринелля Fness B3000
| Номер в ГРСИ РФ: | 99322-26 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | Компания «Suzhou Fema Test-tech Co., Ltd», КИТАЙ |
Твердомеры Бринелля Fness B3000 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99322-26 | ||||||
| Действует | по 09.09.2031 | ||||||
| Наименование | Твердомеры Бринелля | ||||||
| Модель | Fness B3000 | ||||||
| Модификации |
Fness B3000A Fness B3000E |
||||||
| Приказы |
№1824 от
09.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0bb92be5-bb4e-0ed6-2bb0-4eacf845337c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Компания «Suzhou Fema Test-tech Co., Ltd», КИТАЙ, No.1, Baoda Road, Industrial Park, Suzhou City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
МП 360-034-2026 ГСИ. Твердомеры Бринелля Fness B3000. Методика поверки
(с 09.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99322-26: Описание типа
2026-99322-26.pdf
|
Скачать | 140 КБ | |
|
99322-26: Методика поверки
МП 360-034-2026
2026-mp99322-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Твердомеры Бринелля Fness B3000 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля.
Описание
Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в двух модификациях: Fness B3000A, Fness B3000E. Модификации твердомеров отличаются степенью автоматизации процесса измерений.
Серийный номер имеет формат буквенно-цифрового обозначения, состоящего из арабских цифр и букв английского алфавита, наносится любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунках 1, 2. Оформление маркировочной таблички может отличаться от представленного на рисунке 3.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомеров не предусмотрено.
Общий вид твердомеров с указанием места нанесения маркировочной таблички приведён на рисунках 1, 2.

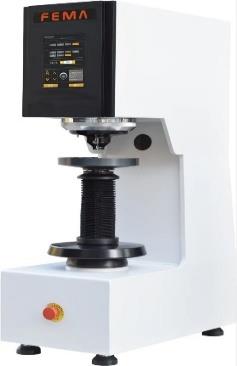

Рисунок 2 - Общий вид твердомеров Бринелля Fness B3000E

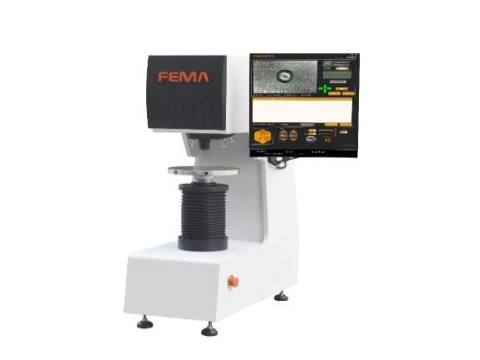

Рисунок 1 - Общий вид твердомеров Бринелля Fness B3000A
Рисунок 3 - Общий вид маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, получения результатов измерений, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
FeiMa Measure* |
Thixomet MHT* |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.0.0.0 |
не ниже v. 3.0.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_ |
_ |
|
* В соответствии с заказом | ||
Технические характеристики
аблица 2 - Шкалы Бринелля, реализуемые в твердомерах
|
Шкала Бринелля |
Испытательные нагрузки, Н |
Диапазон измерений твердости HBW |
|
HBW 1/1 |
9,807 |
от 5 до 21 |
|
HBW 1/5 |
49,04 |
от 16 до 108 |
|
HBW 2,5/6,25 |
61,3 |
от 5 до 21 |
|
HBW 1/10 |
98,07 |
от 32 до 216 |
|
HBW 2,5/15,6 |
153 |
от 8 до 54 |
|
HBW 5/25 |
245,2 |
от 5 до 21 |
|
HBW 1/30 |
294,2 |
от 95 до 650 |
|
HBW 2,5/31,25 |
306,5 |
от 16 до 108 |
|
HBW 2,5/62,5 |
612,9 |
от 32 до 216 |
|
HBW 5/62,5 |
612,9 |
от 8 до 54 |
|
HBW 5/125 |
1226 |
от 16 до 108 |
|
HBW 2,5/187,5 |
1839 |
от 95 до 650 |
|
HBW 5/250 |
2452 |
от 32 до 216 |
|
HBW 10/250 |
2452 |
от 8 до 54 |
|
HBW 5/750 |
7355 |
от 95 до 650 |
|
HBW 10/100 |
980,7 |
от 5 до 21 |
|
HBW 10/500 |
4903 |
от 16 до 108 |
|
HBW 10/1000 |
9807 |
от 32 до 216 |
|
HBW 10/1500 |
14710 |
от 48 до 326 |
|
HBW 10/3000 |
29420 |
от 95 до 650 |
'аблица 3 - Метрологические характеристики твердомеров по шкалам Бринелля
|
Обозначение шкал измерения твердости |
Диапазон измерений твёрдости HBW | ||||
|
от 5 до 21 включ. |
св. 21 до 75 включ. |
св. 75 до 125 включ. |
св. 125 до 163 включ. |
св. 163 до 216 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомеров HBW, (±) | |||||
|
Размах чисел твердости HBW | |||||
|
HBW 1/1, HBW 2,5/6,25, HBW 5/25; HBW 10/100 |
0,8 |
_ |
_ |
_ |
_ |
|
2,0 | |||||
|
HBW 2,5/15,6; HBW 5/62,5; HBW 10/250 |
0,6 |
2,3 |
_ |
_ |
_ |
|
2,0 |
3,0 | ||||
|
HBW 1/5; HBW 2,5/31,25; HBW 5/125; HBW 10/500 |
0,6 |
2,3 |
3,8 |
_ |
_ |
|
2,0 |
3,0 |
5,0 | |||
|
HBW 1/10; HBW 2,5/62,5; HBW 5/250; HBW 10/1000; HBW 10/1500 |
_ |
2,3 |
3,8 |
4,9 |
6,5 |
|
3,0 |
5,0 |
7,5 |
7,5 | ||
|
HBW 1/30; HBW 2,5/187,5; HBW 5/750; HBW 10/3000 |
_ |
_ |
3,8 |
4,9 |
6,5 |
|
_ |
_ |
5,0 |
7,5 |
7,5 | |
П Продолжение таблицы 3
|
Обозначение шкал измерения твердости |
Диапазон измерений твёрдости HBW | |||||
|
св. 216 до 272 включ |
св. 272 до 326 включ. |
св. 326 до 380 включ. |
св. 380 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомеров HBW, (±) | ||||||
|
Размах чисел твердости |
HBW | |||||
|
HBW 10/1500 |
8,2 |
9,8 |
_ |
_ |
_ |
_ |
|
8,2 |
9,8 | |||||
|
HBW 1/30; HBW 2,5/187,5; HBW 5/750; HBW 10/3000 |
8,2 |
9,8 |
11,4 |
13,5 |
16,5 |
19,5 |
|
8,2 |
9,8 |
11,4 |
13,5 |
16,5 |
19,5 | |
П р и м е ч а н и е
метрологические характеристики действительны для 5 измерений.
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Испытательные нагрузки, Н |
9,807; 49,04; 61,3; 98,07; 153; 245,2; 294,2; 306,5; 612,9; 980,7; 1226; 1839; 2452; 4903; 7355; 9807;14710; 29420 |
|
Относительные отклонения испытательных нагрузок от номинальных значений, %, не более |
± 1 |
|
Условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более |
от +15 до +35 80 |
|
Параметры электрического питания напряжение переменного тока, В частота переменного тока, Гц |
от 207 до 253 от 49,5 до 50,5 |
|
Габаритные размеры, мм, не более длина ширина высота |
730 320 1070 |
|
Масса, кг, не более |
250 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на корпус твердомеров не предусмотрено.
Комплектность
аблица 5 - Комплектность твердомера
|
Наименование |
Обозначение |
Количество |
|
Твердомер Бринелля |
Fness B3000 |
1 шт. |
|
Персональный компьютер * |
_ |
1 шт. |
|
Программное обеспечение * |
_ |
1 шт. |
|
Принадлежности |
_ |
1 комплект |
|
Руководство по эксплуатации* |
Fness B3000A - 01 РЭ |
1 экз. |
|
Руководство по эксплуатации* |
Fness B3000E - 01 РЭ |
1 экз. |
|
* в соответствии с заказом | ||
Сведения о методах измерений
приведены в главе 4.6 «Методика измерений» документа «Твердомеры Бринелля Fness B3000. Руководство по эксплуатации. Fness B3000A - 01 РЭ» и главе 4.4 «Методика измерений» документа «Твердомеры Бринелля Fness B3000. Руководство по эксплуатации. Fness B3000E - 01 РЭ».
Нормативные документы
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю
Государственная поверочная схема для средств измерений твердости по шкалам Бринелля, утвержденная приказом Росстандарта от 02.08.2022 № 1895
Стандарт предприятия «Твердомеры Бринелля Fness В3000.СП»
