Меры длины штриховые многодиапазонные МШВ-О
| Номер в ГРСИ РФ: | 99324-26 |
|---|---|
| Производитель / заявитель: | ООО "АКСАЛИТ Софт", г.Екатеринбург |
Меры длины штриховые многодиапазонные МШВ-О (далее - меры) предназначены для измерений длины, применения в качестве рабочих эталонов 1-го и 3-го разрядов в соответствии с Государственной поверочной схемой для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29.12.2018 (часть 2), при передаче единицы длины рабочим эталонам меньшей точности и средствам измерений, а также для настройки и юстировки измерительных приборов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99324-26 | |||||||||
| Действует | по 09.09.2031 | |||||||||
| Наименование | Меры длины штриховые многодиапазонные | |||||||||
| Модель | МШВ-О | |||||||||
| Приказы |
№1824 от
09.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | fb6fb63c-710c-2a30-5f60-4b2abccec125 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «АКСАЛИТ Софт», РОССИЯ, 620041, Свердловская обл., г. Екатеринбург, ул. Смазчиков, д. 3, кв. 307
Поверка
| Методика поверки / информация о поверке |
МП 2511-0001-2025 ГСИ. Меры длины штриховые многодиапазонные МШВ-О. Методика поверки
(с 09.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99324-26: Описание типа
2026-99324-26.pdf
|
Скачать | 207 КБ | |
|
99324-26: Методика поверки
МП 2511-0001-2025
2026-mp99324-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Меры длины штриховые многодиапазонные МШВ-О (далее - меры) предназначены для измерений длины, применения в качестве рабочих эталонов 1-го и 3-го разрядов в соответствии с Государственной поверочной схемой для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29.12.2018 (часть 2), при передаче единицы длины рабочим эталонам меньшей точности и средствам измерений, а также для настройки и юстировки измерительных приборов.
Описание
Принцип действия мер заключается в хранении и передаче единицы длины.
Мера представляет собой плоскопараллельную пластину из оптического стекла, на которую нанесены три шкалы методом фотолитографии. Штрихи шкал, определяющие сантиметровые интервалы, имеют числовые отметки. На поверхности шкал 40 мм и 90 мм нанесены осевые линии перед начальными и после конечных штрихов.
Общий вид мер с указанием места нанесения знака утверждения типа представлен на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом фотолитографии в месте, указанном на рисунке 1.
Нанесение знака поверки на меры не предусмотрено.
Пломбирование мер не предусмотрено.

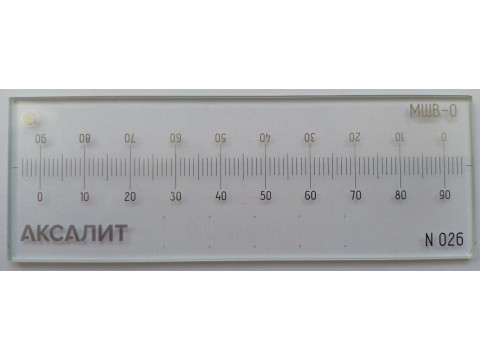

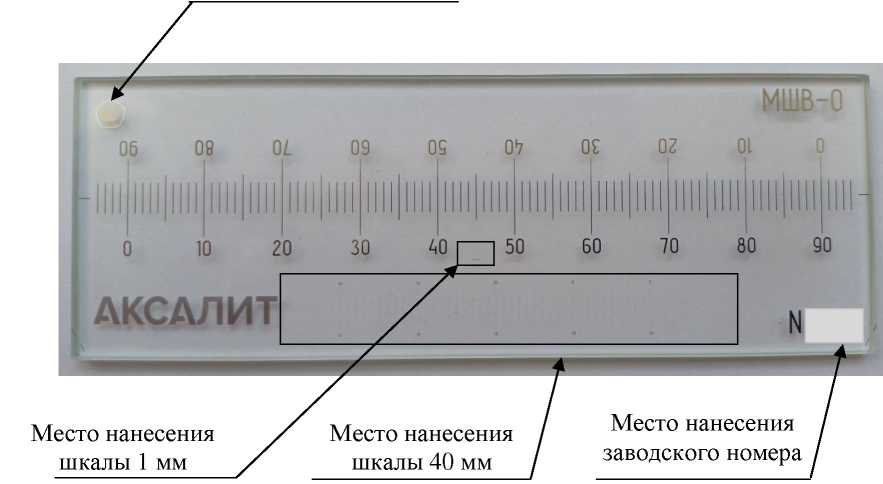

Место нанесения знака утверждения типа
Рисунок 1 - Общий вид мер длины штриховых многодиапазонных МШВ-О с указанием мест нанесения знака утверждения типа и заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные длины шкал меры, мм |
1; 40; 90 |
|
Расстояние между серединами соседних штрихов, мм: - шкала 1 мм - шкала 40 мм - шкала 90 мм |
0,005 1 1 |
|
Допускаемые отклонения общей длины и длины отдельных интервалов шкалы от номинальных значений при температуре 20 °С, мкм: - шкала 1 мм - шкала 40 мм - шкала 90 мм |
±0,3 ±10 ±(13+11- L )1) |
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,99 мер, применяемых в качестве рабочих эталонов 1-го разряда (шкала 1 мм), мкм |
±0,1 |
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,99 мер, применяемых в качестве рабочих эталонов 3 -го разряда (шкалы 40 мм и 90 мм), мкм |
±(1+5- L) |
|
1) L - длина интервала шкалы, м. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Ширина штрихов, мкм: | |
|
- шкала 1 мм |
1,0±0,5 |
|
- шкала 40 мм |
6±1 |
|
- шкала 90 мм |
100±10 |
|
Длина штрихов, определяющих интервалы шкалы 1 мм, мм: | |
|
0,005 мм |
0,20±0,05 |
|
0,025 мм |
0,22±0,05 |
|
0,05 мм |
0,24±0,05 |
|
Длина штрихов, определяющих интервалы шкалы 40 мм, мм: | |
|
1 мм |
4,0±0,5 |
|
5 мм |
5,0±0,5 |
|
10 мм |
6,0±0,5 |
|
Длина штрихов, определяющих интервалы шкалы 90 мм, мм: | |
|
1 мм |
4,0±0,5 |
|
5 мм |
6,0±0,5 |
|
10 мм |
10,0±0,5 |
|
Температурный коэффициент линейного расширения меры 10-6, К-1 |
7,1±0,5 |
|
Параметр шероховатости Rz, мкм, не более: | |
|
- поверхность шкал, |
0,05 |
|
- основание |
0,05 |
|
Допускаемое отклонение от параллельности поверхности шкал | |
|
и плоскости основания, мкм, не более |
40 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
105 |
|
- высота |
3 |
|
- ширина |
37 |
|
Масса, кг, не более |
0,03 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность окружающего воздуха, %, не более |
60 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
Знак утверждения типа
наносится на меру методом фотолитографии, как указано на рисунке 1, и на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность меры
|
Наименование |
Обозначение |
Количество |
|
Мера длины штриховая многодиапазонная |
МШВ-О |
1 шт. |
|
Футляр |
_ |
1 шт. |
|
Паспорт |
МШВ-О 0221-0625 П |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 документа МШВ-О 0221-0625 П «Меры длины штриховые многодиапазонные МШВ-О. Паспорт».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29.12.2018 № 2840
ТУ 26.51.66.190-001-11486796-2020 «Меры длины штриховые многодиапазонные МШВ-О. Технические условия»
