Шаблоны сварщика
| Номер в ГРСИ РФ: | 99325-26 |
|---|---|
| Производитель / заявитель: | ООО «НПП ТРИАТЕСТ», г. Подольск |
Шаблоны сварщика (далее - шаблоны) предназначены для измерений линейно-угловых размеров стыкуемых деталей, параметров стыковых и угловых сварных швов, дефектов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99325-26 | |||||||||||||||
| Действует | по 09.09.2031 | |||||||||||||||
| Наименование | Шаблоны сварщика | |||||||||||||||
| Модификации |
УШК-1 УШС-2 УШС-2у КМС-3-16 |
|||||||||||||||
| Приказы |
№1824 от
09.09.2026
— Об утверждении типов средств измерений
№1910 от
21.09.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 137c39c3-9271-f751-ab59-f903b79207eb | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «НПП ТРИАТЕСТ», РОССИЯ, 142117, Московская обл., г. о. Подольск, г. Подольск, ул. Кирова, д. 62А, офис 102
Поверка
| Методика поверки / информация о поверке |
А3И-004-2026-МП ГСИ. Шаблоны сварщика. Методика поверки
(с 09.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 11.10.2026 |
Поверители
Скачать
|
99325-26: Описание типа
2026-99325-26.pdf
Файл устарел
|
Скачать | 602.2 КБ | |
|
99325-26: Методика поверки
А3И-004-2026-МП
2026-mp99325-26.pdf
Файл устарел
|
Скачать | 1.8 MБ | |
|
99325-26: Описание типа
2026-99325-26-1.pdf
|
Скачать | 602.2 КБ | |
|
99325-26: Методика поверки
А3И-004-2026-МП
2026-mp99325-26-1.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Шаблоны сварщика (далее - шаблоны) предназначены для измерений линейно-угловых размеров стыкуемых деталей, параметров стыковых и угловых сварных швов, дефектов.
Описание
Принцип действия шаблонов основан на совмещении измеряемых элементов с измерительными шкалами шаблонов и снятия отсчета со шкал.
Шаблоны сварщика представляют собой металлические пластины, изготовленные из нержавеющей стали, на которые нанесены измерительные шкалы, номинальные значения длин катетов угловых швов. Шаблоны изготавливаются в следующих моделях:
- УШК-1 применяется при проведении визуального контроля и измерения различных типов сварных соединений: тавровых, стыковых и нахлесточных. Основное предназначение шаблона — контроль выпуклости корня шва и высоты усиления стыкового шва (шкала Б); контроль высоты углового, таврового и нахлестанного швов (шкала А). Шкалы дублируются на оборотной стороне шаблона.
- УШС-2 предназначен для визуального контроля и измерения катетов угловых швов в тавровых, нахлесточных и угловых соединениях. Шаблон представляет собой три пластины (лепестка) с измерительными выемками, скрепленные кольцом. Контроль выполняется подбором лепестка, каждый из которого имеет две выточки определенного катета. Рядом с каждой выточкой методом лазерной гравировки нанесены размеры, соответствующие радиусу катета шва. Помимо выточек, шаблон оснащен измерительной шкалой В для измерения притупления и ширины кромки стыкового шва и длины дефектов.
- УШС-2у предназначен для визуального контроля и измерения катетов угловых швов в тавровых, нахлесточных и угловых соединениях. УШС-2у отличается от УШС-2 наличием большего количества пластин для контроля катетом и меньшим диапазоном измерений по измерительной шкале В. Шаблон состоит из семи пластин (лепестков), каждый из которых имеет две выточки, кроме пятого лепестка, который имеет три выточки.
- КМС-3-16 предназначен для визуального контроля и измерения катетов угловых швов в тавровых, нахлесточных и угловых соединениях. Шаблон КМС-3-16 отличается от УШС-2 наличием большего количества пластин для контроля катетом и отсутствием измерительной шкалы В. Шаблон состоит из семи измерительных пластин (лепестков), каждый из которых имеет две выточки.
Заводской номер в виде цифрового обозначения наносится на лицевую сторону шаблона методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
Фотографии общего вида шаблонов сварщика с указанием мест нанесения знака утверждения типа, заводского номера и логотипа представлены на рисунках 1 - 3.
Место нанесения
а) лицевая сторона

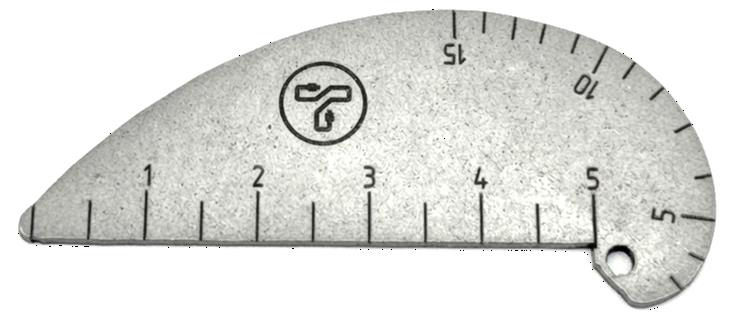

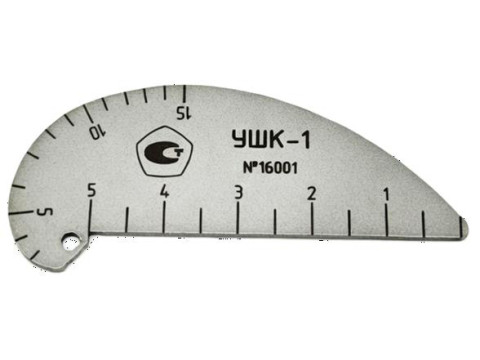

Рисунок 1 - Общий вид шаблонов сварщика модели УШК-1

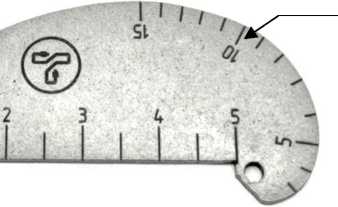

Шкала А
Шкала Б
б) оборотная сторона
Место нанесения знака утверждения типа
Место нанесения заводского номера

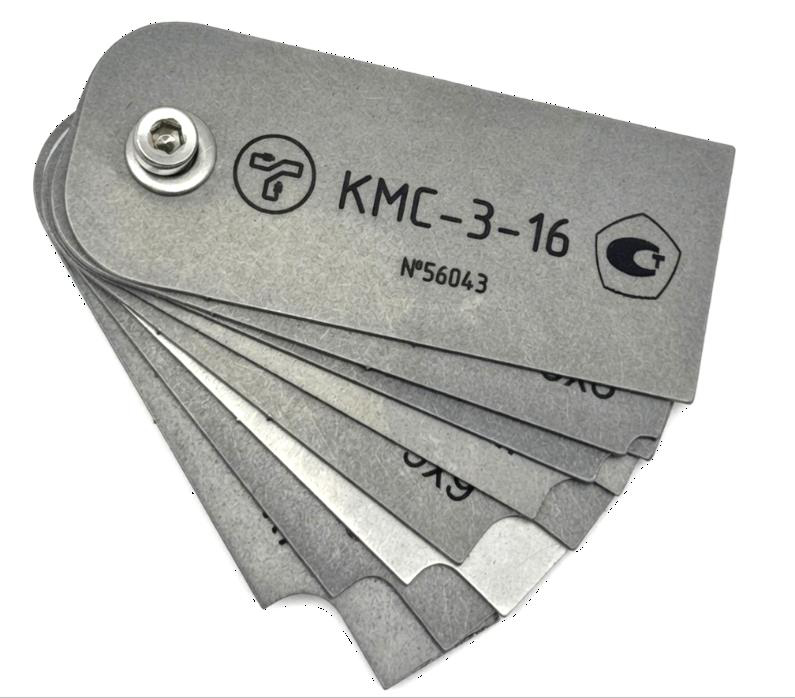

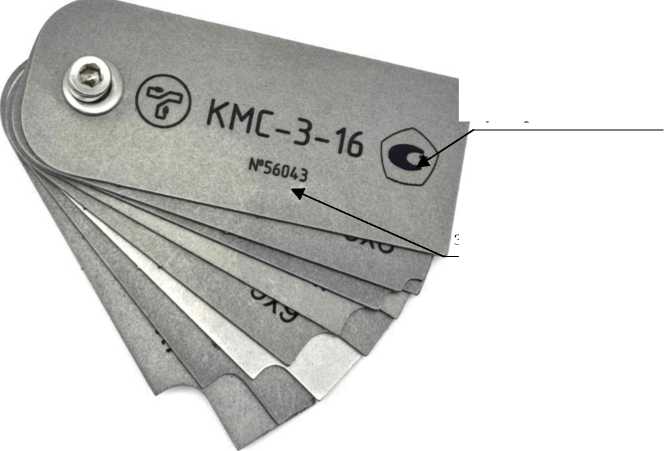

Рисунок 2 - Общий вид шаблонов сварщика модели КМС-3-16
Шкала В
Место нанесения заводского номера

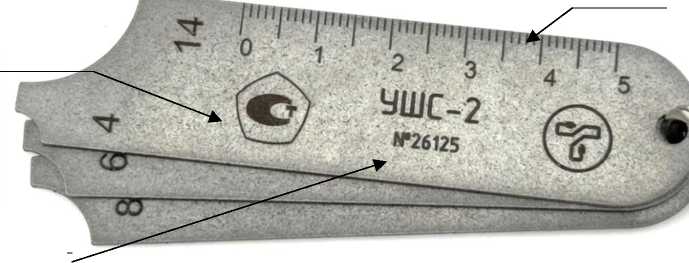

Рисунок 3 - Общий вид шаблонов сварщика модели УШС-2
Место нанесения знака утверждения типа
знака
Шкала В
УШС-2у
№у26029
Место нанесения заводского номера

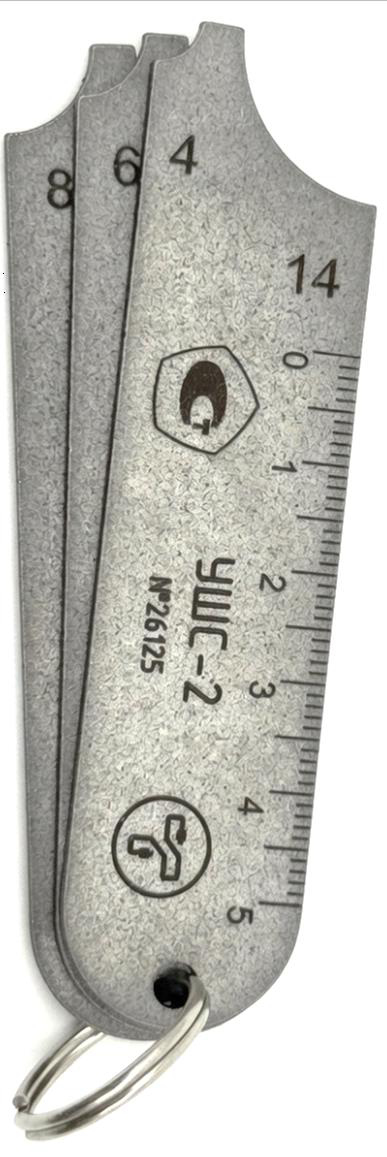

Рисунок 4 - Общий вид шаблонов сварщика модели УШС-2у
Технические характеристики
Таблица 1 - Метрологические характеристики для шаблонов сварщика модели УШК-1
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мм: - по измерительной шкале А (высота таврового и нахлестанного швов); - по измерительной шкале Б (высота выпуклости корня шва, высота усиления стыкового шва) |
от 3 до 15 от 0 до 5 |
|
Цена деления измерительной шкалы линейных размеров, мм: - по измерительной шкале А (высота углового, таврового нахлестанного швов); - по измерительной шкале Б (высота выпуклости корня шва, высота усиления стыкового шва) |
1,0 0,5 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм: - по измерительной шкале А (высота углового, таврового нахлестанного швов); - по измерительной шкале Б (высота выпуклости корня шва, высота усиления стыкового шва) |
±0,20 ±0,50 |
Таблица 2 - Метрологические характеристики для шаблонов сварщика моделей УШС-2 и УШС-2у
|
Наименование характеристики |
Значение | |
|
УШС-2 |
УШС-2у | |
|
Диапазон измерений линейных размеров по измерительной шкале В (притупление и ширина кромки стыкового шва, длина дефектов), мм |
от 0 до 50 |
от 0 до 30 |
|
Цена деления измерительной шкалы В (притупление и ширина кромки стыкового шва, длина дефектов), мм |
0,1 | |
|
Пределы допускаемой абсолютной погрешности линейных размеров по измерительной шкале В (притупление и ширина кромки стыкового шва, длина дефектов), мм |
±0,50 | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
УШС-2 |
УШС-2у | |
|
Номинальные значения длин катетов угловых швов, мм |
4; 6; 8; 10; 12; 14 |
4; 6; 8; 10; 12; 14; 16; 18; 20; 22; 24; 26; 28; 30 |
|
Допускаемые отклонения от номинальных значений длин катетов, мм |
±0,30 | |
Таблица 3 - Метрологические характеристики для шаблонов сварщика модели КМС-3-16
|
Наименование характеристики |
Значение |
|
Номинальные значения длин катетов угловых швов, мм |
3x3; 4x4; 5х5;6х6; 7x7; 8x8; 9x9; 10x5; 10x10; 11x11; 12x6; 12x12; 14x7; 16x8 |
|
Допускаемые отклонения от номинальных значений длин катетов, мм |
±0,20 |
Таблица 4 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДлинаxШиринаxВысота), мм, не более, для шаблонов моделей: - УШК-1 - УШС-2 - УШС-2у - КМС-3-16 |
63x1,1x23 90x5,5x22 80x11x40 72x8,5x30 |
|
Масса, кг, не более, для шаблонов моделей: - УШК-1 - УШС-2 - УШС-2у - КМС-3-16 |
0,01 0,08 0,10 0,13 |
|
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха при температуре 25 °С, %, не более |
от -50 до +50 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
1000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на лицевую поверхность шаблона методом лазерной гравировки.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Шаблон сварщика |
_1) |
1 шт. |
|
Чехол |
_ |
1 шт. |
|
Паспорт - модель УШК-1 - модель УШС-2 - модель УШС-2у - модель КМС-3-16 |
26.51.33.191-004-80782726-2026 001.ПС 26.51.33.191-004-80782726-2026 002.ПС 26.51.33.191-004-80782726-2026 003.ПС 26.51.33.191-004-80782726-2026 004.ПС |
1 экз. |
|
1) Модель в соответствии с заказом. | ||
Сведения о методах измерений
приведены в приложении 2 Сведения о методах и методиках измерений» документа 26.51.33.191-004-80782726-2026 001.ПС «Паспорт. Шаблоны сварщика модель УШК-1», 26.51.33.191-004-80782726-2026 002.ПС «Паспорт. Шаблоны сварщика модель УШС-2», 26.51.33.191-004-80782726-2026 003.ПС «Паспорт. Шаблоны сварщика модель УШС-2у», и 26.51.33.191-004-80782726-2026 004.ПС «Паспорт. Шаблоны сварщика модель КМС-3-16».
Нормативные документы
ТУ 26.51.33.191-004-80782726-2026 «Шаблоны сварщика. Технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
