Измерители мощности ПРЦГ-2438
| Номер в ГРСИ РФ: | 99328-26 |
|---|---|
| Производитель / заявитель: | ООО "НПК "ПРОГРЕСС", г. Москва |
Измерители мощности ПРЦГ-2438 (далее - измерители мощности) предназначены для измерений мощности СВЧ колебаний в коаксиальных трактах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99328-26 | |||||||||
| Действует | по 09.09.2031 | |||||||||
| Наименование | Измерители мощности | |||||||||
| Модель | ПРЦГ-2438 | |||||||||
| Модификации |
ПРЦГ-2438СА ПРЦГ-2438СВ |
|||||||||
| Приказы |
№1824 от
09.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 0ce92737-0b52-b2ac-32a2-199224c9e25f | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС», РОССИЯ, 129515, г. Москва, ул. Академика Королева, д. 13, стр. 1, оф. 202; Производственная площадка: SUZHOU XNCY TECHNOLOGY CO., LTD, КИТАЙ, Room 301-2, 3F, No.10 building, No. 78 Keling road, SND, Suzhou, Jiangsu, China 2151663
Поверка
| Методика поверки / информация о поверке |
РТ-МП-772-441-2026 ГСИ. Измерители мощности ПРЦГ-2438. Методика поверки
(с 09.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99328-26: Описание типа
2026-99328-26.pdf
|
Скачать | 244.6 КБ | |
|
99328-26: Методика поверки
РТ-МП-772-441-2026
2026-mp99328-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Измерители мощности ПРЦГ-2438 (далее - измерители мощности) предназначены для измерений мощности СВЧ колебаний в коаксиальных трактах.
Описание
Конструктивно измерители мощности ПРЦГ-2438 состоят из блока измерительного ПРЦГ-2438СА или ПРЦГ-2438СВ (далее - блок) и датчика мощности 11РЦГ-717101') (далее - датчик).
Блок представляет собой моноблок, на передней панели которого расположены органы управления, жидкокристаллический экран, выходы измерительных каналов для подключения датчика, выход калибровочного источника мощности (далее - калибратор). На задней панели расположены соединители для подключения кабелей интерфейсов GPIB, USB, LAN, входной и выходной разъемы триггера, зажим заземления и опциональные разъемы. Блок состоит из платы обработки канала, платы цифровой обработки сигналов (DSP) и платы центрального процессора (Ц1).
Датчик представляет собой моноблок продолговатой формы без органов управления и дисплея. На передней панели корпуса датчика расположен коаксиальный соединитель, на задней панели - разъем для подключения кабеля соединительного для обмена измерительной информацией с блоком.
1ринцип действия измерителей мощности заключается в превращении мощности электромагнитных колебаний СВЧ чувствительным элементом датчика в напряжение, которое после усиления передается в модуль обработки канала блока.
В модуле обработки канала блока происходит усиление основной полосы частот и регулировка полосы пропускания поступающего сигнала от преобразователя. Далее сигнал поступает на триггер схемы высокоскоростного компаратора для генерации сигнала синхронизации триггера и на постусилитель для усиления. 1осле усиления сигнал преобразуется высокоскоростным аналого-цифровым преобразователем (АЦ1), который затем обрабатывается в плате цифровой обработки сигналов (DSP) и отправляется на дисплей для отображения.
Измерители мощности выпускаются в следующих модификациях: 1РЦГ-2438СА, 1РЦГ-2438СВ. 1еречисленные модификации отличаются количеством измерительных каналов для подключения датчика.
Общий вид измерителей мощности приведен на рисунке 1.
Места пломбирования от несанкционированного доступа приведены на рисунках 2,3.
Заводской номер измерителей мощности, идентифицирующий каждый экземпляр средства измерений, состоит из заводских номеров блока и датчика, входящих в его комплект. Заводские номера блока и датчика состоят от трех до четырех букв латинского алфавита и от пяти до шести арабских цифр, нанесены типографским способом на наклейке на боковой панели блока и боковой панели датчика в местах, указанных на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.

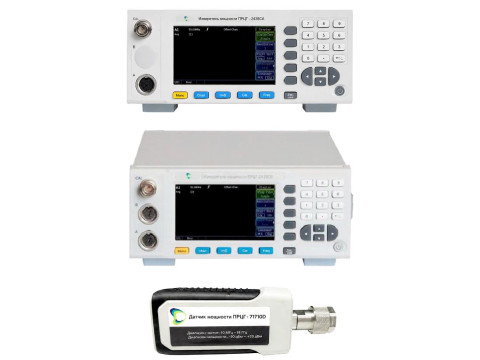

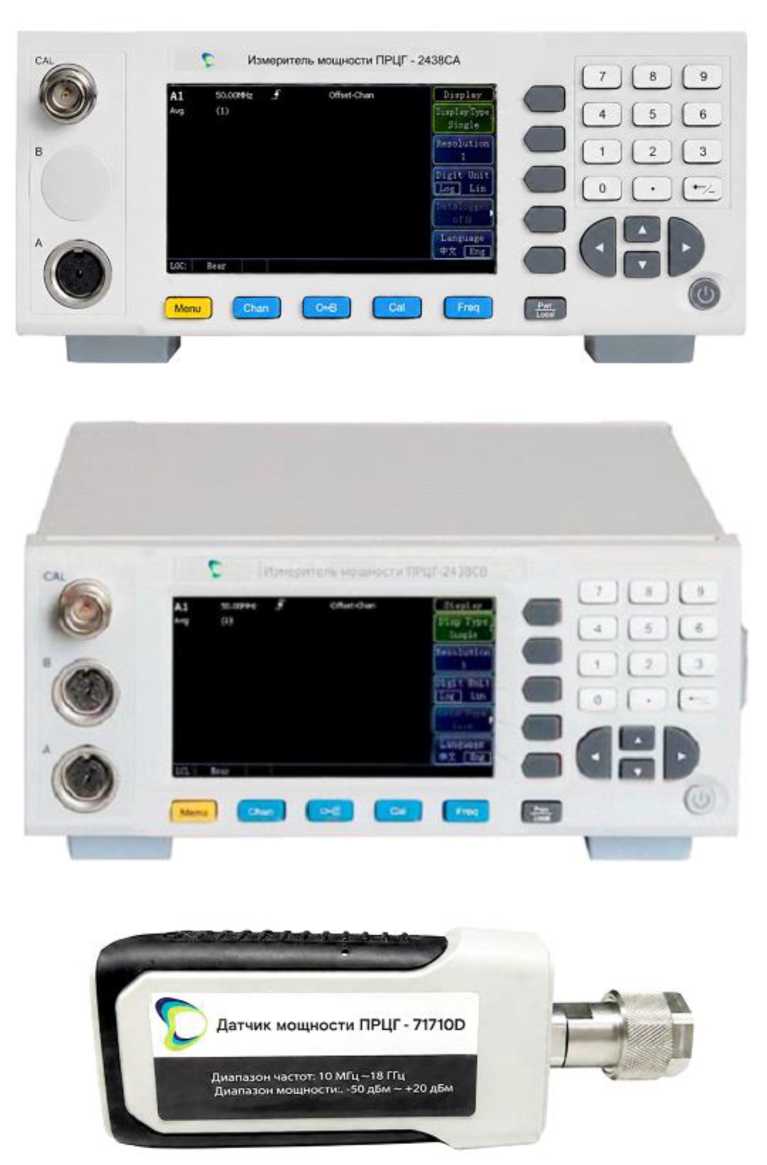

Рисунок 1 - Общий вид средства измерений
Места пломбирования от несанкционированного доступа

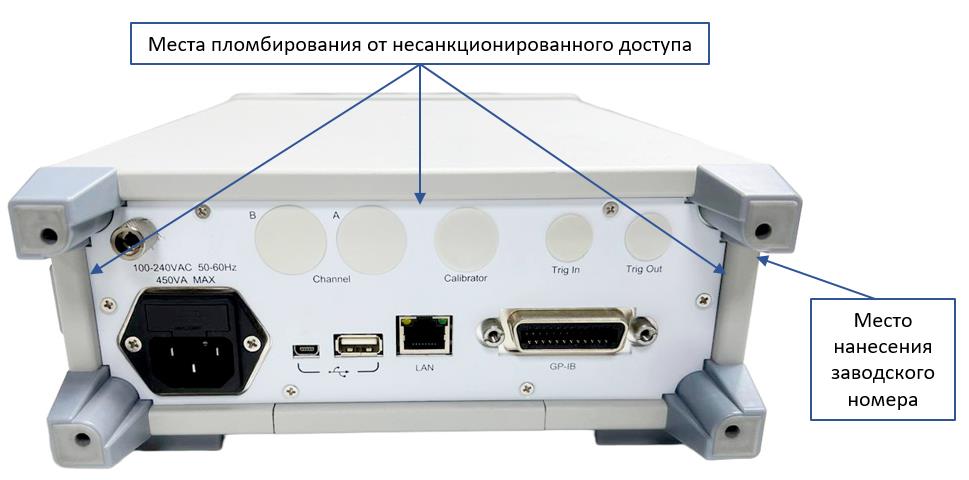

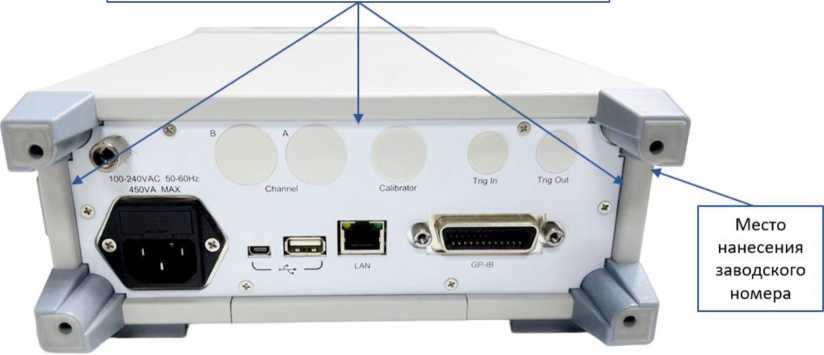

Рисунок 2 - Общий вид блока (задняя панель)

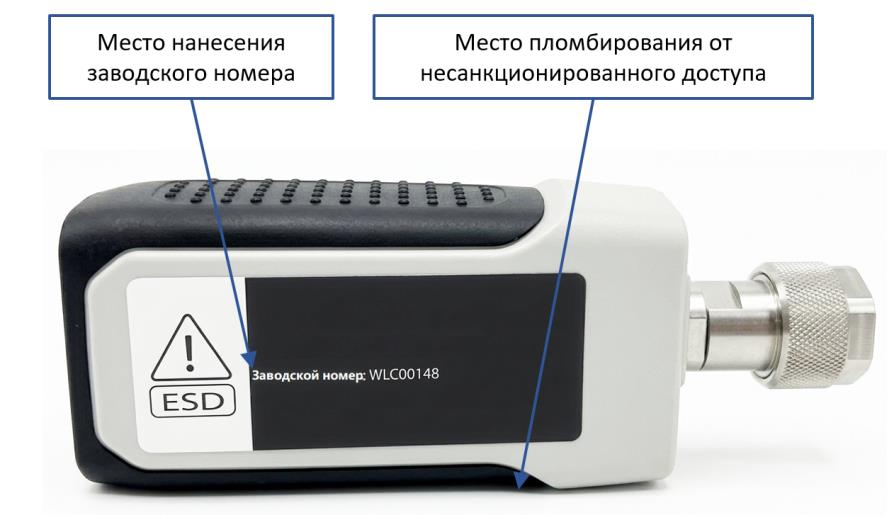

Рисунок 3 - Общий вид датчика
Программное обеспечение
Измерители мощности имеют встроенное программное обеспечение (далее - ПО).
Встроенное ПО предназначено только для работы с измерителями мощности и не может быть использовано отдельно от их измерительно-вычислительной платформы. ПО выполняет функции выбора режимов работы, управления работой, вывода и отображения информации и результатов измерений.
ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик измерителей мощности за пределы допускаемых значений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО измерителей мощности приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
2438 Microwave power meter |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.23 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальное значение частоты выходного сигнала калибратора, МГц |
50 |
|
Пределы допускаемой абсолютной погрешности установки частоты выходного сигнала калибратора, МГц |
±1 |
|
Номинальное значение выходной мощности сигнала калибратора, мВт |
1 |
|
Пределы допускаемой относительной погрешности установки выходной мощности сигнала калибратора, % |
±1 |
|
Диапазон рабочих частот, ГГ ц |
от 0,01 до 18 |
|
Диапазон измерений мощности, дБ (1 мВт)1) |
от -50 до +20 |
|
Пределы допускаемой относительной погрешности измерений мощности на опорном уровне 1 мВт, % |
±4,5 |
|
Пределы допускаемой относительной погрешности измерений мощности, % |
±5,5 |
|
Коэффициент стоячей волны по напряжению входа, не более, в диапазоне частот: - от 10 МГц до 50 МГц включ - от 50 МГц до 2 ГГц включ. - св. 2 до 12,4 ГГц включ. - св. 12,4 до 18 ГГц |
1,35 1,15 1,20 1,26 |
|
1) - дБ относительно 1 мВт | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +18 до +28 от 30 до 80 |
|
Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 50 |
|
Количество измерительных каналов для модификаций: - ПРЦГ-2438СА - ПРЦГ-2438СВ |
1 2 |
|
Тип коаксиального соединителя выхода калибратора |
N (розетка) |
|
Тип входного соединителя датчика мощности ПРЦГ-71710D |
N (вилка) |
|
Габаритные размеры, мм, не более, высота х ширина х длина - блоки измерительные ПРЦГ-2438СА, ПРЦГ-2438СВ - датчик мощности ПРЦГ-71710D |
103 х 222 х 350 35 х 52 х 133 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более - блоки измерительные ПРЦГ-2438СА, ПРЦГ-2438СВ - датчик мощности ПРЦГ-71710D |
5 0,6 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель мощности |
ПРЦГ-2438* |
1 шт. |
|
Кабель для подключения датчика к блоку |
_ |
1 шт. |
|
Кабель электропитания |
_ |
1 шт. |
|
Руководство по эксплуатации |
ПРЦГ.468161.002РЭ |
1 экз. |
|
Паспорт |
ПРЦГ.468161.002ПС |
1 экз. |
|
Примечание * - модификация измерителя мощности уточняется при заказе. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ПРЦГ.468161.002РЭ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
ПРЦГ.468161.002ТУ Измерители мощности ПРЦГ-2438. Технические условия
