Контурографы М.220
| Номер в ГРСИ РФ: | 99332-26 |
|---|---|
| Производитель / заявитель: | ОАО "Завод Протон-МИЭТ", г.Москва |
Контурографы М.220 (далее - контурографы) предназначены для измерений профиля и параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг, углов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99332-26 | ||||||
| Действует | по 09.09.2031 | ||||||
| Наименование | Контурографы | ||||||
| Модель | М.220 | ||||||
| Приказы |
№1824 от
09.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 79e02b87-8a26-9e6e-02b9-976848f31842 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Завод ПРОТОН», РОССИЯ, 124527, г. Москва, вн.тер.г. муниципальный округ Старое Крюково, г. Зеленоград, аллея Солнечная, д. 10
Поверка
| Методика поверки / информация о поверке |
РТ-МП-837-203-2026 ГСИ. Контурографы М.220. Методика по-верки
(с 09.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99332-26: Описание типа
2026-99332-26.pdf
|
Скачать | 319.2 КБ | |
|
99332-26: Методика поверки
РТ-МП-837-203-2026
2026-mp99332-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Контурографы М.220 (далее - контурографы) предназначены для измерений профиля и параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг, углов.
Описание
Принцип действия контурографов основан на ощупывании измеряемой поверхности щупом и преобразовании возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор компьютера в виде профилей и геометрических параметров профилей.
Контурографы состоят из гранитной плиты колонны, мотопривода, датчиков измерения контура и шероховатости, щупов, компьютера, элеткронного блока. Мотопривод и колонна имеют направляющие, которые имеют номинально перпендикулярное взаимное расположение. Перемещение по осям X и Z осуществляется с помощью приводов и фиксируются оптическими преобразователями перемещений. Перемещение по оси Y осуществляется с помощью моторизованной системы позиционирования. Управление перемещением по осям X и Z осуществляется с помощью блока управления, к которому подключается компьютер c джойстиком.
Общий вид контурографов представлен на рисунке 1.
Пломбировка контурографов от несанкционированного доступа не предусмотрена. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится методом лазерной гравировки на металлизированную идентификационную табличку, которая расположена на задней панели основания контурографов. Место нанесения заводского номера представлено на рисунке 2.
Место нанесения заводского номера
\ \ \
М.220 КОНТУРОГРАФ

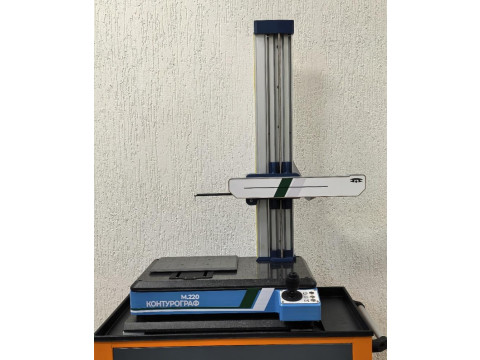

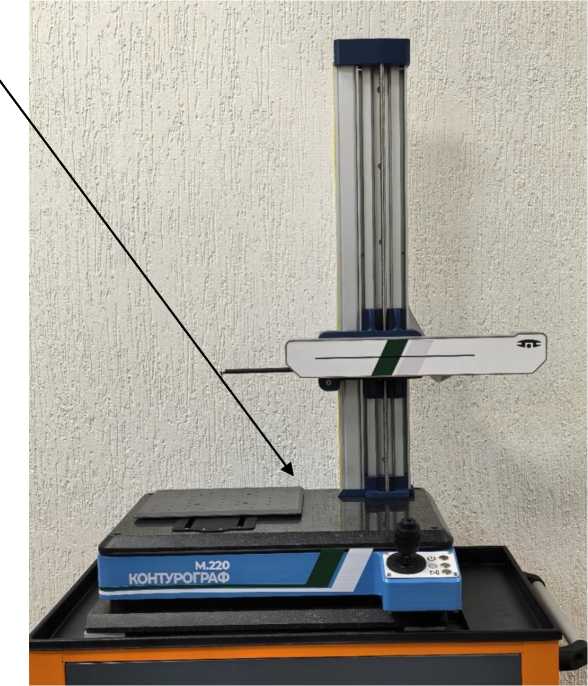

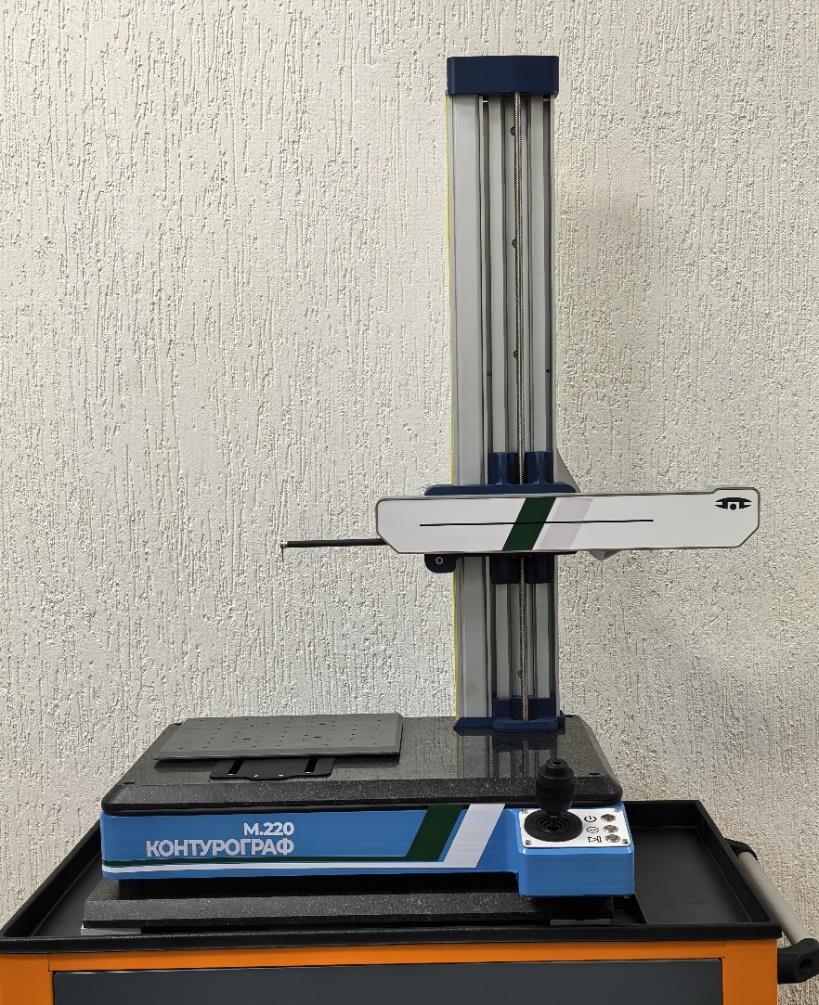

Рисунок 1 - Общий вид Контурографов М.220
Место нанесения знака утверждения типа

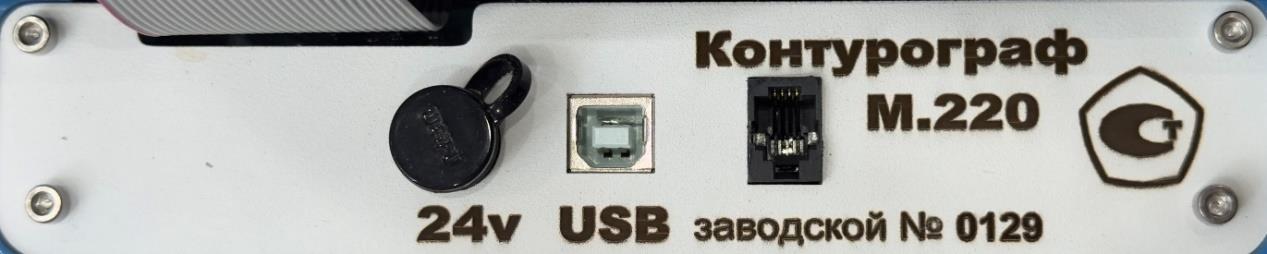

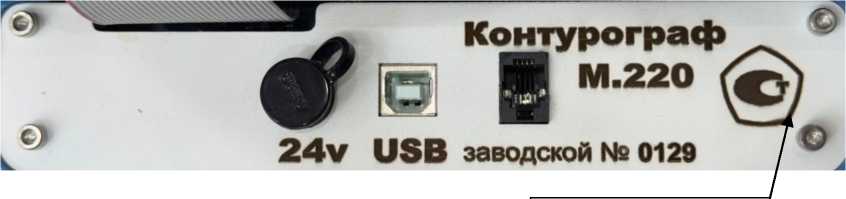

Рисунок 2 - Вид идентификационной таблички
Программное обеспечение
Контурографы имеют в своем составе программное обеспечение (далее - ПО), разработанное для конкретной измерительной задачи, осуществляющие измерительные функции, функции расчета параметров и функции индикации. ПО путем анализа получаемых профилей определяет параметры шероховатости поверхности различных деталей и геометрические параметры профилей (расстояния между точками, радиусы дуг, углы).
Идентификационные данные ПО представлены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Метрология |
|
Номер версии (идентификационный номер) ПО |
2.0.5 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_ |
ПО является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют. Конструкция контурографов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения контурографов «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики контурографов приведены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики контурографов
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров по оси Z, мм |
от 0,005 до 220 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм |
±(1+0,05-H/100), где Н - измеренное значение по оси Z, мкм |
|
Диапазон измерений линейных размеров по оси X, мм |
от 0,005 до 220 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм |
±(1+0,05Ъ/100), где L - измеренное значение по оси X, мкм |
|
Допускаемое отклонение от прямолинейности перемещений по оси X, мкм, не более* |
2 (на 100 мм) 4 (на 200 мм) |
|
Пределы допускаемой абсолютной погрешности измерений радиусов, мкм** |
±(0,2+0,1-R/100), где R - измеренное значение радиуса, мкм |
|
Пределы допускаемой абсолютной погрешности измерений углов*** |
±0,06° |
|
Диапазон измерений параметра шероховатости Ra, мкм |
от 0,025 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм |
±(0,002+0,03 •Ra), где Ra - измеренное значение параметра шероховатости Ra, мкм |
|
Примечания: Для измерений параметров контура используется щуп: угол 15°, радиус 20 мкм; Для измерений параметров шероховатости используется щуп: угол 60°, радиус 7 мкм; * - отсечка шага 2,5 мм, скорость не более 1,0 мм/с; * * - в диапазоне измерений радиусов 5 до 15 мм, при дуге окружности не менее 120 ; * ** - в диапазоне измерений углов от 0° до 360°. | |
аблица 3 - Технические характеристики контурографов
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
800 620 1000 |
|
Масса, кг, не более |
100 |
|
Параметры шероховатости профиля |
Ra, Rz |
|
Фильтры |
Гаусс, 2CR, PC75 |
|
Отсечка шага 1c, мм |
0,025; 0,08; 0,25; 0,8; 2,5; 8; 25 |
|
Длина оценки параметров шероховатости, мм |
1c^n, где n от 2 до 7 |
|
Измерительное усилие, мН |
от 2 до 220 |
|
Условия эксплуатации: - рабочая область значений температуры, °C - относительная влажность воздуха (без конденсата), %, не более |
от +15 до +25 80 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 180 до 240 50 |
|
Потребляемая мощность, Вт, не более |
200 |
|
Скорость измерений, мм/с |
от 0,25 до 2,0 |
|
Скорость позиционирования, мм/с, не более |
60 |
Знак утверждения типа
наносят методом печати на металлизированную идентификационную табличку, расположенную на задней панели основания контурографов (рисунок 2), и на титульный лист руководства по эксплуатации.
Комплектность
Комплектность средства измерений представлена в таблице 4.
аблица 4 - Комплектность контурографов
|
Наименование |
Обозначение |
Количество |
|
Контурографы |
М.220 |
1 шт. |
|
Стандартный щуп для измерений контура |
_ |
1 шт. |
|
Стандартный щуп для измерений шероховатости поверхности |
_ |
1 шт. |
|
Мера шероховатости |
ПРО-10 |
1 шт. |
|
Руководство по эксплуатации |
Контурографы М.220. Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
Методы измерений изложены в разделе «Программа - геометрические измерения» документа «Контурографы М.220. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472
ТУ 26.51.66.190-008-70281271-2026 «Контурографы М.220. Технические условия»
