Трансформаторы тока TPU
| Номер в ГРСИ РФ: | 99334-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
|
99334-26: Описание типа
2026-99334-26.pdf
|
Скачать | 95.2 КБ |
Трансформаторы тока TPU (далее - трансформаторы тока) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99334-26 | |||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||||||||||||||
| Модель | TPU | |||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
TPU 43.13 TPU 43.23 |
|||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1824 от
09.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6addea46-2049-68fe-2749-1b0a73bef816 | |||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма «АВВ s.r.o.», ЧЕХИЯ, Videnska 117, 61900 Brno
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки
(с 09.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99334-26: Описание типа
2026-99334-26.pdf
|
Скачать | 95.2 КБ |
Описание типа
Назначение
Трансформаторы тока TPU (далее - трансформаторы тока) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты и управления в электрических цепях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа.
Заводской номер в виде цифрового обозначения нанесен типографским способом на самоклеящуюся информационную табличку на корпусе трансформатора.
К трансформаторам данного типа относятся трансформаторы тока исполнения TPU 43.13 сер. №№ 1VLT5105021272, 1VLT5105021276, 1VLT5105021277, 1VLT5115080032, 1VLT5115080033, 1VLT5115080035, исполнения TPU 43.23 сер. №№ 1VLT5108005615, 1VLT5108005619, 1VLT5108005620, 1VLT5108005625, 1VLT5108005627, 1VLT5108005629, 1VLT5108021275, 1VLT5108021278
Трансформаторы тока расположены на территории ООО «Газпром нефтехим Салават».

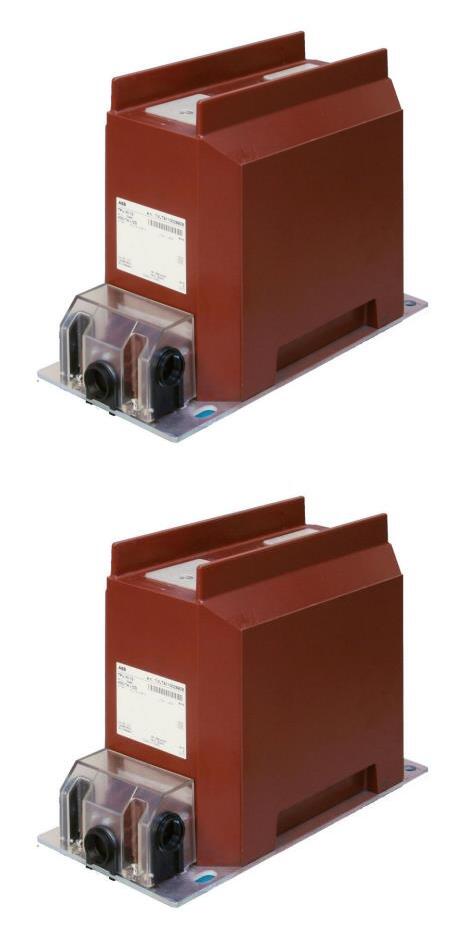

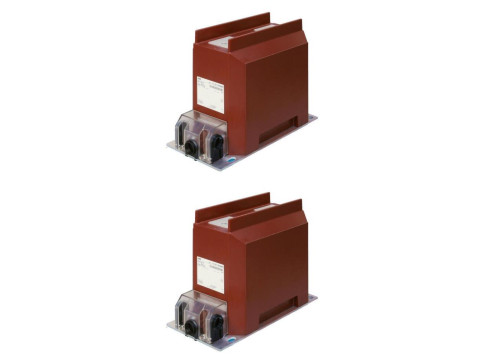

Общий вид трансформаторов тока, место пломбирования и место нанесения заводского номера представлены на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено.
Пломбирование трансформаторов тока предусмотрено на крышке, закрывающей зажимы.
Место нанесения заводского номера
Место пломбирования
Рисунок 1 - Общий вид трансформаторов тока с указанием мест нанесения заводского номера и пломбировки
Технические характеристики
|
Таблица 1 - Метрологические ха |
рактеристики | ||
|
Значение | |||
|
Наименование характеристики |
1VLT5105021272, 1VLT5105021276, 1VLT5105021277 |
1VLT5108005615, 1VLT5108005619, 1VLT5108005620, 1VLT5108005625, 1VLT5108005627, 1VLT5108005629, 1VLT5115080032, 1VLT5115080033, 1VLT5115080035 |
1VLT5108021275, 1VLT5108021278 |
|
Номинальное напряжение, кВ |
6 | ||
|
Номинальный ток первичной обмотки, А |
800 |
1000 |
1000 |
|
Номинальный ток вторичной обмотки, А |
5 | ||
|
Номинальная частота, Гц |
50 | ||
|
Класс точности вторичной обмотки - для измерения и учета - для защиты |
0,5 5Р |
0,5 5Р |
0,5S 5Р |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В'А |
10 |
15 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +55 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
TPU |
14 шт. |
|
Паспорт |
_ |
14 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
