Трансформаторы тока TPU
| Номер в ГРСИ РФ: | 99339-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB", США |
|
99339-26: Описание типа
2026-99339-26-1.pdf
|
Скачать | 117.5 КБ |
Трансформаторы тока TPU (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99339-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | TPU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
TPU 40.23 TPU 40.13 TPU 43.13 TPU 45.33 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1786 от
03.09.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c5880ad9-1eb5-8dd8-4234-ca8603cbb88c | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма «ABB s.r.o.», ЧЕХИЯ, Videnska 117, 619 00 Brno
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки
(с 03.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99339-26: Описание типа
2026-99339-26.pdf
Файл устарел
|
Скачать | 117.5 КБ | |
|
99339-26: Описание типа
2026-99339-26-1.pdf
|
Скачать | 117.5 КБ |
Описание типа
Назначение
Трансформаторы тока TPU (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока однофазные, по принципу конструкции - опорные, с литой изоляцией. Трансформаторы тока установлены в комплектные распределительные устройства (КРУ).
Трансформаторы тока содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа. На корпусе размещена табличка с указанием заводских номеров и технических данных.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток,
пропорциональный первичному току.
К средствам измерений данного типа относятся трансформаторы тока:
TPU 40.23 зав. № 1VLT5104034356, 1VLT5104034384,
1VLT5104034380,
1VLT5104034361,
1VLT5104034370,
1VLT5104034386,
1VLT5104034377,
1VLT5104034371,
1VLT5104034373,
1VLT5103032541,
1VLT5103032540,
1VLT5103032555,
1VLT5103032554,
1VLT5103032539,
1VLT5103032560,
1VLT5103032559,
1VLT5104034378,
1VLT5104034379,
1VLT5104034354,
1VLT5104034388,
1VLT5104034387,
1VLT5104034369,
1VLT5104034363,
1VLT5103032542,
1VLT5103032550,
1VLT5103032557,
1VLT5103032545,
1VLT5103032562,
1VLT5103032889,
1VLT5103032564,
1VLT5104034385,
1VLT5104034365,
1VLT5104034355,
1VLT5104034374,
1VLT5104034372,
1VLT5104034368,
1VLT5104034383,
1VLT5103032528,
1VLT5103032546,
1VLT5103032533,
1VLT5103032547,
1VLT5103032537,
1VLT5103032891,
1VLT5103032538,
1VLT5104034389,
1VLT5104034382,
1VLT5104034357,
1VLT5104034362,
1VLT5104034359,
1VLT5104034364,
1VLT5103032563,
1VLT5103032549,
1VLT5103032530,
1VLT5103032525,
1VLT5103032561,
1VLT5103032544,
1VLT5103032535,
1VLT5103032526,
1VLT5104034367,
1VLT5104034360,
1VLT5104034358,
1VLT5104034381,
1VLT5104034366,
1VLT5104034375,
1VLT5104034376,
1VLT5103032553,
1VLT5103032548,
1VLT5103032536,
1VLT5103032527,
1VLT5103032556,
1VLT5103032532,
1VLT5103032552,
1VLT5103032529,
1VLT5103032558, 1VLT5103032534, 1VLT5103032551, 1VLT5103032887, 1VLT5103032886,
1VLT5103032888, 1VLT5103032890, 1VLT5103032531, 1VLT5103032543, 1VLT5104001133,
1VLT5104001134, 1VLT5104001135, 1VLT5104000577, 1VLT5104000578, 1VLT5104000579,
1VLT5104000574, 1VLT5104000575, 1VLT5104000576, 1VLT5104000571, 1VLT5104000572,
1VLT5104000573, 1VLT5104000580, 1VLT5104000581, 1VLT5104000582, 1VLT5104001130,
1VLT5104001131, 1VLT5104001132, 1VLT5104001127, 1VLT5104001128, 1VLT5104001129,
1VLT5104000568, 1VLT5104000569, 1VLT5104000570, 1VLT5104001124, 1VLT5104001125,
1VLT5104001126, 1VLT5105002034, 1VLT5105002035, 1VLT5105002033, 1VLT5105002061,
1VLT5105002065, 1VLT5105002045, 1VLT5105002039, 1VLT5105002058, 1VLT5105002040,
1VLT5105002041, 1VLT5105002063, 1VLT5105002059, 1VLT5105002043, 1VLT5105002050,
1VLT5105002048, 1VLT5105002051, 1VLT5105002044, 1VLT5105002062, 1VLT5105002055,
1VLT5105002052, 1VLT5105002057, 1VLT5105002054, 1VLT5105002049, 1VLT5105002046,
1VLT5105002056, 1VLT5105002053, 1VLT5105002042, 1VLT5105002064, 1VLT5105002060,
1VLT5105002047;
TPU 40.13 зав. № 1VLT5104034319, 1VLT5104034329, 1VLT5104034339,
1VLT5104034317, 1VLT5104034314, 1VLT5104034310, 1VLT5104034313, 1VLT5104034311,
1VLT5104034312, 1VLT5104034318, 1VLT5104034324, 1VLT5104034327, 1VLT5104034333,
1VLT5104034349, 1VLT5104034348, 1VLT5104034344, 1VLT5104034353, 1VLT5104034337,
1VLT5104034340, 1VLT5104034320, 1VLT5104034345, 1VLT5104034350, 1VLT5104034342,
1VLT5104034343, 1VLT5104034309, 1VLT5104034307, 1VLT5104034316, 1VLT5104034306,
1VLT5104034308, 1VLT5104034315, 1VLT5104034335, 1VLT5104034331, 1VLT5104034351,
1VLT5104034352, 1VLT5104034328, 1VLT5104034326, 1VLT5104034321, 1VLT5104034330,
1VLT5104034323, 1VLT5104034341, 1VLT5104034338, 1VLT5104034347, 1VLT5104034334,
1VLT5104034325, 1VLT5104034322, 1VLT5104034346, 1VLT5104034332, 1VLT5104034336,
1VLT5103032519, 1VLT5103032522, 1VLT5103032518, 1VLT5103032521, 1VLT5103032524,
1VLT5103032523, 1VLT5103032517, 1VLT5103032520, 1VLT5104000565, 1VLT5104000566,
1VLT5104000567, 1VLT5104000562, 1VLT5104000563, 1VLT5104000564, 1VLT5104000547,
1VLT5104000548, 1VLT5104000549, 1VLT5104000559, 1VLT5104000560, 1VLT5104000561,
1VLT5104000556, 1VLT5104000557, 1VLT5104000558, 1VLT5104000553, 1VLT5104000554,
1VLT5104000555, 1VLT5104000550, 1VLT5104000551, 1VLT5104000552;
TPU 43.13 зав. № 1VLT5104034295, 1VLT5104034296, 1VLT5104034286,
1VLT5104034294, 1VLT5104034302, 1VLT5104034291, 1VLT5104034288, 1VLT5104034297,
1VLT5104034287, 1VLT5104034301, 1VLT5104034305, 1VLT5104034300, 1VLT5104034285,
1VLT5104034292, 1VLT5104034293, 1VLT5104034298, 1VLT5104034289, 1VLT5104034303,
1VLT5104034299, 1VLT5104034304, 1VLT5104034290, 1VLT5103032515, 1VLT5103032514,
1VLT5103032605, 1VLT5103032604, 1VLT5103032516, 1VLT5103032513, 1VLT5104000544,
1VLT5104000545, 1VLT5104000546, 1VLT5104000541, 1VLT5104000542, 1VLT5104000543,
1VLT5104000538, 1VLT5104000539, 1VLT5104000540, 1VLT5105002026, 1VLT5105002027,
1VLT5105002029, 1VLT5105002030, 1VLT5105002028, 1VLT5105002024, 1VLT5105002031,
1VLT5105002025, 1VLT5105002032;
TPU 45.33 зав. № 1VLT5104034268, 1VLT5104034275, 1VLT5104034262,
1VLT5104034269, 1VLT5104034267, 1VLT5104034278.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде буквенно-цифрового обозначения.

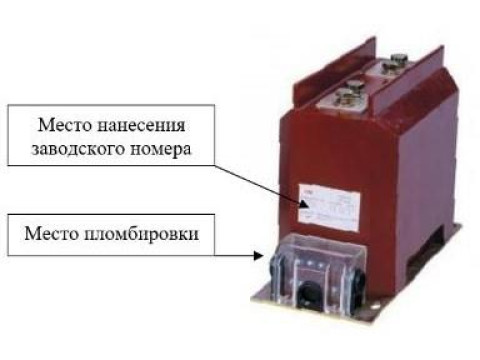

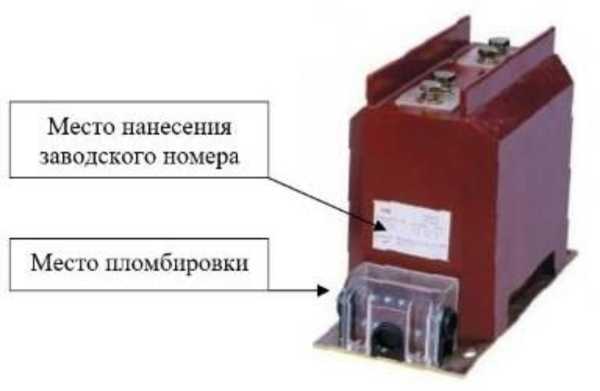

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики TPU 43.13
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальное напряжение, кВ Номинальный первичный ток 11ном, А Номинальный вторичный ток Ьном, А Номинальная частота Гном, Гц Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А - для заводских номеров 1VLT5104034295, 1VLT5104034296, 1VLT5104034286, 1VLT5104034294, 1VLT5104034302, 1VLT5104034291, 1VLT5104034288, 1VLT5104034297, 1VLT5104034287, 1VLT5104034301, 1VLT5104034305, 1VLT5104034300, 1VLT5104034285, 1VLT5104034292, 1VLT5104034293, 1VLT5104034298, 1VLT5104034289, 1VLT5104034303, 1VLT5104034299, 1VLT5104034304, 1VLT5104034290 |
6 |
|
800 | |
|
5 | |
|
50 | |
|
0,5; 5Р | |
|
10; 10 | |
|
Номинальное напряжение, кВ Номинальный первичный ток 11ном, А Номинальный вторичный ток Ьном, А Номинальная частота Гном, Гц Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А - для заводских номеров 1VLT5104000544, 1VLT5104000545, 1VLT5104000546, 1VLT5104000541, 1VLT5104000542, 1VLT5104000543, 1VLT5104000538, 1VLT5104000539, 1VLT5104000540 |
6 |
|
1000 | |
|
5 | |
|
50 | |
|
0,5; 5Р | |
|
10; 10 |
|
1 |
2 |
|
Номинальное напряжение, кВ Номинальный первичный ток 11ном, А Номинальный вторичный ток Ьном, А Номинальная частота Гном, Гц Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А - для заводских номеров 1VLT5103032605, 1VLT5103032604 |
10 |
|
1000 | |
|
5 | |
|
50 | |
|
0,5; 5Р | |
|
10; 10 | |
|
Номинальное напряжение, кВ Номинальный первичный ток 11ном, А Номинальный вторичный ток Ьном, А Номинальная частота Гном, Гц Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А - для заводских номеров 1VLT5105002026, 1VLT5105002027, 1VLT5105002029, 1VLT5105002030, 1VLT5105002028, 1VLT5105002024, 1VLT5105002031, 1VLT5105002025, 1VLT5105002032 |
6 |
|
1250 | |
|
5 | |
|
50 | |
|
0,5; 5Р | |
|
10; 10 | |
|
Номинальное напряжение, кВ Номинальный первичный ток 11ном, А Номинальный вторичный ток Ьном, А Номинальная частота Гном, Гц Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\Л - для заводских номеров 1VLT5103032515, 1VLT5103032514, 1VLT5103032516, 1VLT5103032513 |
10 |
|
1250 | |
|
5 | |
|
50 | |
|
0,5; 5Р | |
|
10; 10 |
Таблица 2 - Метрологические характеристики TPU 45.33
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ Номинальный первичный ток 11ном, А Номинальный вторичный ток Ьном, А Номинальная частота Гном, Гц Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\Л - для заводских номеров 1VLT5104034268, 1VLT5104034275, 1VLT5104034262, 1VLT5104034269, 1VLT5104034267, 1VLT5104034278 |
6 |
|
2000 | |
|
5 | |
|
50 | |
|
0,5; 5Р | |
|
10; 10 |
Таблица 3 - Метрологические характеристики TPU 40.13
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальное напряжение, кВ Номинальный первичный ток 11ном, А Номинальный вторичный ток Ъном, А Номинальная частота Гном, Гц Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\Л - для заводских номеров 1VLT5103032519, 1VLT5103032522, 1VLT5103032518, 1VLT5103032521, 1VLT5103032524, 1VLT5103032523, 1VLT5103032517, 1VLT5103032520 |
10 |
|
200 | |
|
5 | |
|
50 | |
|
0,5; 5Р | |
|
10; 10 | |
|
Номинальное напряжение, кВ Номинальный первичный ток 11ном, А Номинальный вторичный ток Ьном, А Номинальная частота Гном, Гц Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А - для заводских номеров 1VLT5104000565, 1VLT5104000566, 1VLT5104000567, 1VLT5104000550, 1VLT5104000551, 1VLT5104000552, 1VLT5104000553, 1VLT5104000554, 1VLT5104000555, 1VLT5104000556, 1VLT5104000557, 1VLT5104000558, 1VLT5104000559, 1VLT5104000560, 1VLT5104000561, 1VLT5104000562, 1VLT5104000563, 1VLT5104000564 |
6 |
|
200 | |
|
5 | |
|
50 | |
|
0,5; 5Р | |
|
10; 10 | |
|
Номинальное напряжение, кВ Номинальный первичный ток 11ном, А Номинальный вторичный ток Ьном, А Номинальная частота Гном, Гц Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А - для заводских номеров 1VLT5104034319, 1VLT5104034329, 1VLT5104034339, 1VLT5104034318, 1VLT5104034324, 1VLT5104034327, 1VLT5104034333, 1VLT5104034349, 1VLT5104034348, 1VLT5104034344, 1VLT5104034353, 1VLT5104034337, 1VLT5104034340, 1VLT5104034320, 1VLT5104034345, 1VLT5104034350, 1VLT5104034342, 1VLT5104034343, 1VLT5104034335, 1VLT5104034331, 1VLT5104034351, 1VLT5104034352, 1VLT5104034328, 1VLT5104034326, 1VLT5104034321, 1VLT5104034330, 1VLT5104034323, 1VLT5104034341, 1VLT5104034338, 1VLT5104034347, 1VLT5104034334, 1VLT5104034325, 1VLT5104034322, 1VLT5104034346, 1VLT5104034332, 1VLT5104034336 |
6 |
|
400 | |
|
5 | |
|
50 | |
|
0,5; 5Р | |
|
10; 10 | |
|
Номинальное напряжение, кВ Номинальный первичный ток 11ном, А Номинальный вторичный ток Ьном, А Номинальная частота Гном, Гц Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А - для заводских номеров 1VLT5104000547, 1VLT5104000548, 1VLT5104000549 |
6 |
|
500 | |
|
5 | |
|
50 | |
|
0,5; 5Р | |
|
10; 10 |
|
1 |
2 |
|
Номинальное напряжение, кВ Номинальный первичный ток 11ном, А Номинальный вторичный ток Ьном, А Номинальная частота Гном, Гц Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А - для заводских номеров 1VLT5104034317, 1VLT5104034314, 1VLT5104034310, 1VLT5104034313, 1VLT5104034311, 1VLT5104034312, 1VLT5104034309, 1VLT5104034307, 1VLT5104034316, 1VLT5104034306, 1VLT5104034308, 1VLT5104034315 |
6 |
|
600 | |
|
5 | |
|
50 | |
|
0,5; 5Р | |
|
10; 10 |
Таблица 4 - Метрологические характеристики TPU 40.23
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальное напряжение, кВ Номинальный первичный ток 11ном, А Номинальный вторичный ток Ьном, А Номинальная частота Гном, Гц Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А - для заводских номеров 1VLT5104000580, 1VLT5104000581, 1VLT5104000582 |
6 |
|
100 | |
|
5 | |
|
50 | |
|
0,5; 5Р | |
|
10; 10 | |
|
Номинальное напряжение, кВ Номинальный первичный ток 11ном, А Номинальный вторичный ток Ьном, А Номинальная частота Гном, Гц Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А - для заводских номеров 1VLT5104000577, 1VLT5104000578, 1VLT5104000579, 1VLT5104000574, 1VLT5104000575, 1VLT5104000576, 1VLT5104000571, 1VLT5104000572, 1VLT5104000573, 1VLT5104000568, 1VLT5104000569, 1VLT5104000570 |
6 |
|
150 | |
|
5 | |
|
50 | |
|
0,5; 5Р | |
|
10; 10 |
|
1 |
2 |
|
Номинальное напряжение, кВ Номинальный первичный ток 11ном, А Номинальный вторичный ток Ьном, А Номинальная частота Гном, Гц Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А - для заводских номеров 1VLT5104034356, 1VLT5104034384, 1VLT5104034367, 1VLT5104034380, 1VLT5104034378, 1VLT5104034385, 1VLT5104034389, 1VLT5104034360, 1VLT5104034361, 1VLT5104034379, 1VLT5104034365, 1VLT5104034382, 1VLT5104034358, 1VLT5104034370, 1VLT5104034354, 1VLT5104034355, 1VLT5104034357, 1VLT5104034381, 1VLT5104034386, 1VLT5104034388, 1VLT5104034374, 1VLT5104034362, 1VLT5104034366, 1VLT5104034377, 1VLT5104034387, 1VLT5104034372, 1VLT5104034359, 1VLT5104034375, 1VLT5104034371, 1VLT5104034369, 1VLT5104034368, 1VLT5104034364, 1VLT5104034376, 1VLT5104034373, 1VLT5104034363, 1VLT5104034383, 1VLT5105002061, 1VLT5105002065, 1VLT5105002045, 1VLT5105002039, 1VLT5105002058, 1VLT5105002040, 1VLT5105002041, 1VLT5105002063, 1VLT5105002059, 1VLT5105002043, 1VLT5105002050, 1VLT5105002048, 1VLT5105002051, 1VLT5105002044, 1VLT5105002062, 1VLT5105002055, 1VLT5105002052, 1VLT5105002057, 1VLT5105002054, 1VLT5105002049, 1VLT5105002046, 1VLT5105002056, 1VLT5105002053, 1VLT5105002042, 1VLT5105002064, 1VLT5105002060, 1VLT5105002047 |
6 |
|
200 | |
|
5 | |
|
50 | |
|
0,5; 5Р | |
|
10; 10 | |
|
Номинальное напряжение, кВ Номинальный первичный ток 11ном, А Номинальный вторичный ток Ъном, А Номинальная частота Гном, Гц Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\А - для заводских номеров 1VLT5103032527, 1VLT5103032554, 1VLT5103032889, 1VLT5103032891, 1VLT5103032887, 1VLT5103032886, 1VLT5103032888, 1VLT5103032890 |
10 |
|
50 | |
|
5 | |
|
50 | |
|
0,5; 5Р | |
|
10; 10 | |
|
Номинальное напряжение, кВ Номинальный первичный ток 11ном, А Номинальный вторичный ток Ьном, А Номинальная частота Гном, Гц Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А - для заводских номеров 1VLT5104001133, 1VLT5104001134, 1VLT5104001135, 1VLT5104001130, 1VLT5104001131, 1VLT5104001132, 1VLT5104001127, 1VLT5104001128, 1VLT5104001129, 1VLT5104001124, 1VLT5104001125, 1VLT5104001126 |
6 |
|
50 | |
|
5 | |
|
50 | |
|
0,5; 5Р | |
|
10; 5 |
|
1 |
2 |
|
Номинальное напряжение, кВ |
10 |
|
Номинальный первичный ток 11ном, А |
75 |
|
Номинальный вторичный ток Ьном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) |
0,5; 5Р |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А - для заводских номеров 1VLT5103032563, 1VLT5103032553, 1VLT5103032541, 1VLT5103032542, 1VLT5103032528, 1VLT5103032549, 1VLT5103032548, 1VLT5103032540, 1VLT5103032550, 1VLT5103032546, 1VLT5103032530, 1VLT5103032536, 1VLT5103032555, 1VLT5103032557, 1VLT5103032533, 1VLT5103032525, 1VLT5103032545, 1VLT5103032547, 1VLT5103032561, 1VLT5103032556, 1VLT5103032539, 1VLT5103032562, 1VLT5103032537, 1VLT5103032544, 1VLT5103032532, 1VLT5103032560, 1VLT5103032535, 1VLT5103032552, 1VLT5103032559, 1VLT5103032564, 1VLT5103032538, 1VLT5103032526, 1VLT5103032529, 1VLT5103032558, 1VLT5103032534, 1VLT5103032551, 1VLT5103032531, 1VLT5103032543 |
10; 10 |
|
Номинальное напряжение, кВ |
6 |
|
Номинальный первичный ток 11ном, А |
75 |
|
Номинальный вторичный ток Ьном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 (измерений и учета; защиты) |
0,5; 5Р |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\А - для заводских номеров 1VLT5105002034, 1VLT5105002035, 1VLT5105 002033 |
10; 10 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -5 до +40 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
220000 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
TPU 40.13 TPU 40.23 TPU 43.13 TPU 45.33 |
1 шт. |
|
Паспорт |
TPU 40.13 TPU 40.23 TPU 43.13 TPU 45.33 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока.
